Toyota RAV4 油冷却器和配管(HV或FCV) — Figure 3914

Toyota RAV4 EPC diagram 3914, 油冷却器和配管(HV或FCV), with 1 images and 15 PNC and OE references.

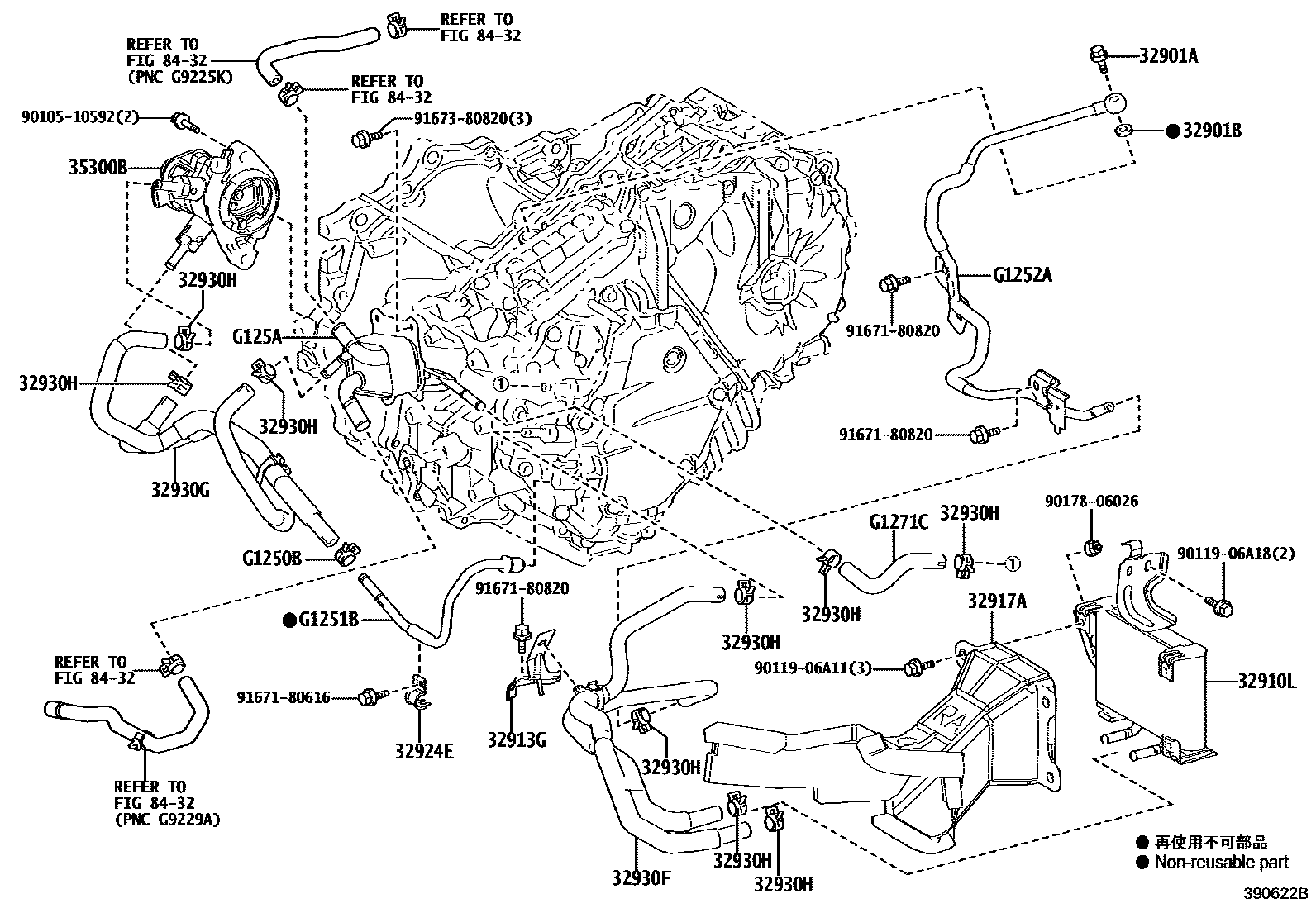

Toyota RAV4 油冷却器和配管(HV或FCV) EPC diagram — 390622B
油冷却器和配管(HV或FCV) — 390622B (202006 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901AConnector bolt (for oil cooler)90401-12039
32901BGasket (for transmission oil cooler connector)90430-12037
32910LOil cooler assembly32910-42040
32913GPLATINE FIXATION, RADIATEUR HUILE BOITE VITESSES32913-42050
32917ACONDUITE, AIR REFROIDISSEUR HUILE TRANSMISSION32917-42020
32924ENo. 2 transmission oil cooler pipe clamp32924-48010
32930FENS. FLEX, REFROIDISSEUR HUILE TRANSMISSION, NO.132930-42060
32930GENS. FLEX, REFROIDISSEUR HUILE TRANSMISSION, NO.232930-42070
32930HATTACHE, NO.1(FLEX REFROIDISSEUR HUILE)90466-16004
35300BOil pump assembly with motor35300-48070
G1250BATTACHE, NO.1(TUYAU REFROIDISSEMENT MOTEUR)90466-16004
G1251BCONDUIT, REFROID. MOTEUR, NO.1G1251-42010
G1252ACONDUIT, REFROID. MOTEUR, NO.2G1252-42010
G125ARADIATEUR, REFROIDISSEMENT MOTEURG125A-48020
G1271CNo. 1 motor cooling hoseG1271-42010
