Toyota RAV4 废气再循环系统 — Figure 2501

Toyota RAV4 EPC diagram 2501, 废气再循环系统, with 2 images and 8 PNC and OE references.

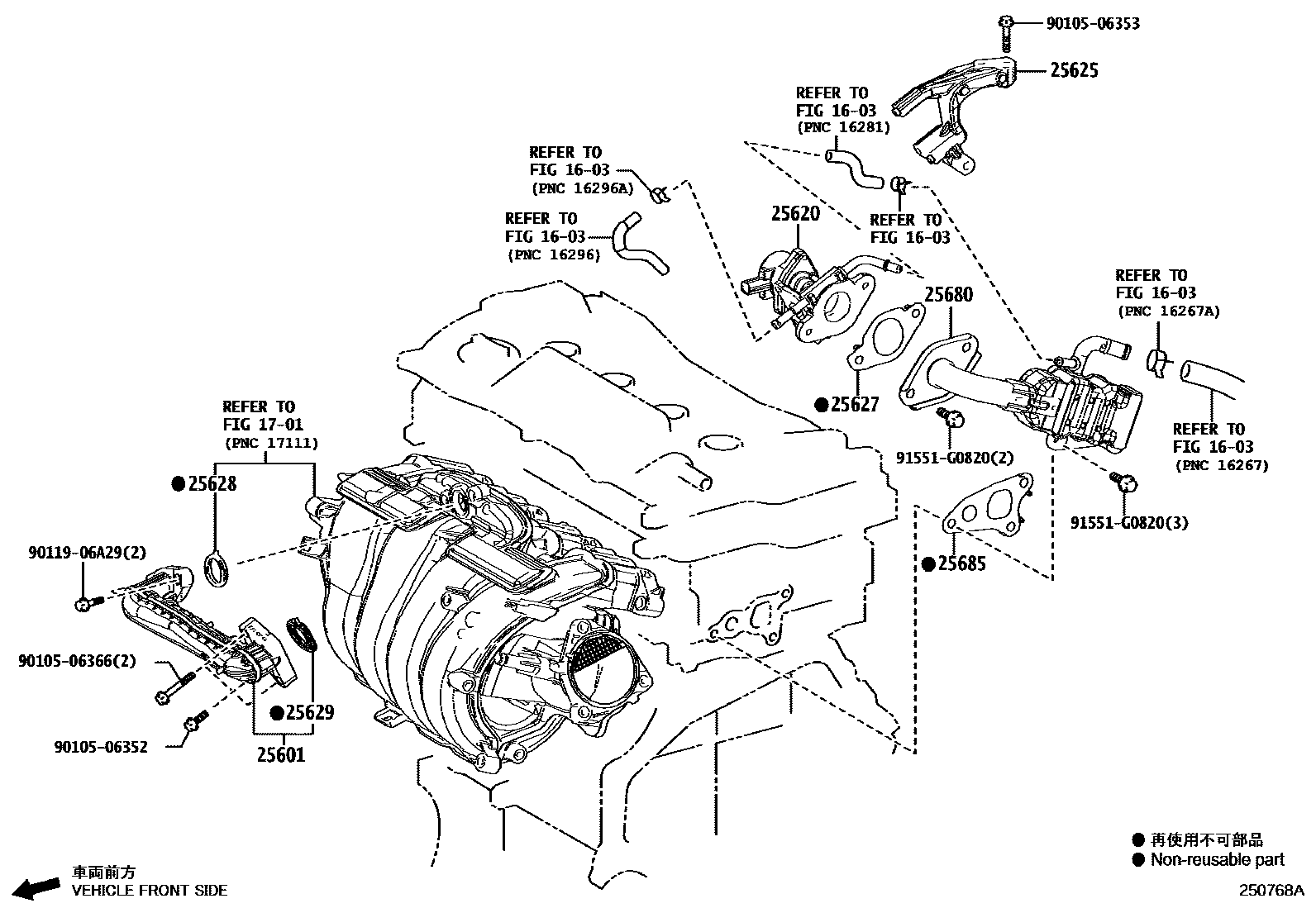

Toyota RAV4 废气再循环系统 EPC diagram — 250768A
废气再循环系统 — 250768A (202006 – 202112)

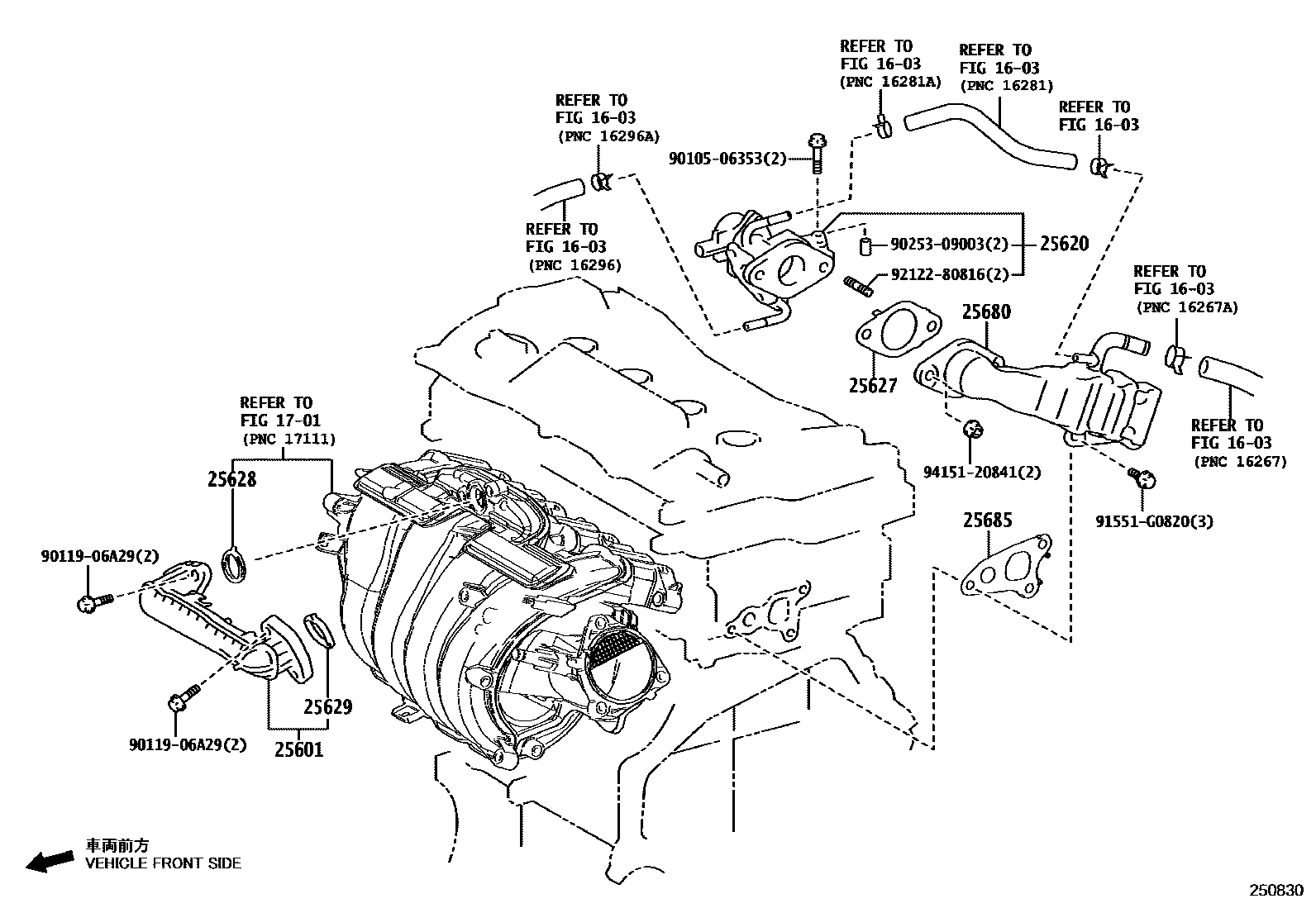

Toyota RAV4 废气再循环系统 EPC diagram — 250830
废气再循环系统 — 250830 (202112 – 999999)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-25011 · 25601-25030
25620EGR valve assembly25620-24050 · 25620-25040
25625EGR valve bracket25625-25030
25627EGR valve gasket25627-24010 · 25627-25010
25628EGR air intake gasket25628-25010
25629EGR valve adapter gasket25629-25010
25680EGR cooler assembly25680-25030 · 25680-25060
25685No. 1 EGR Cooler Gasket25685-25011
