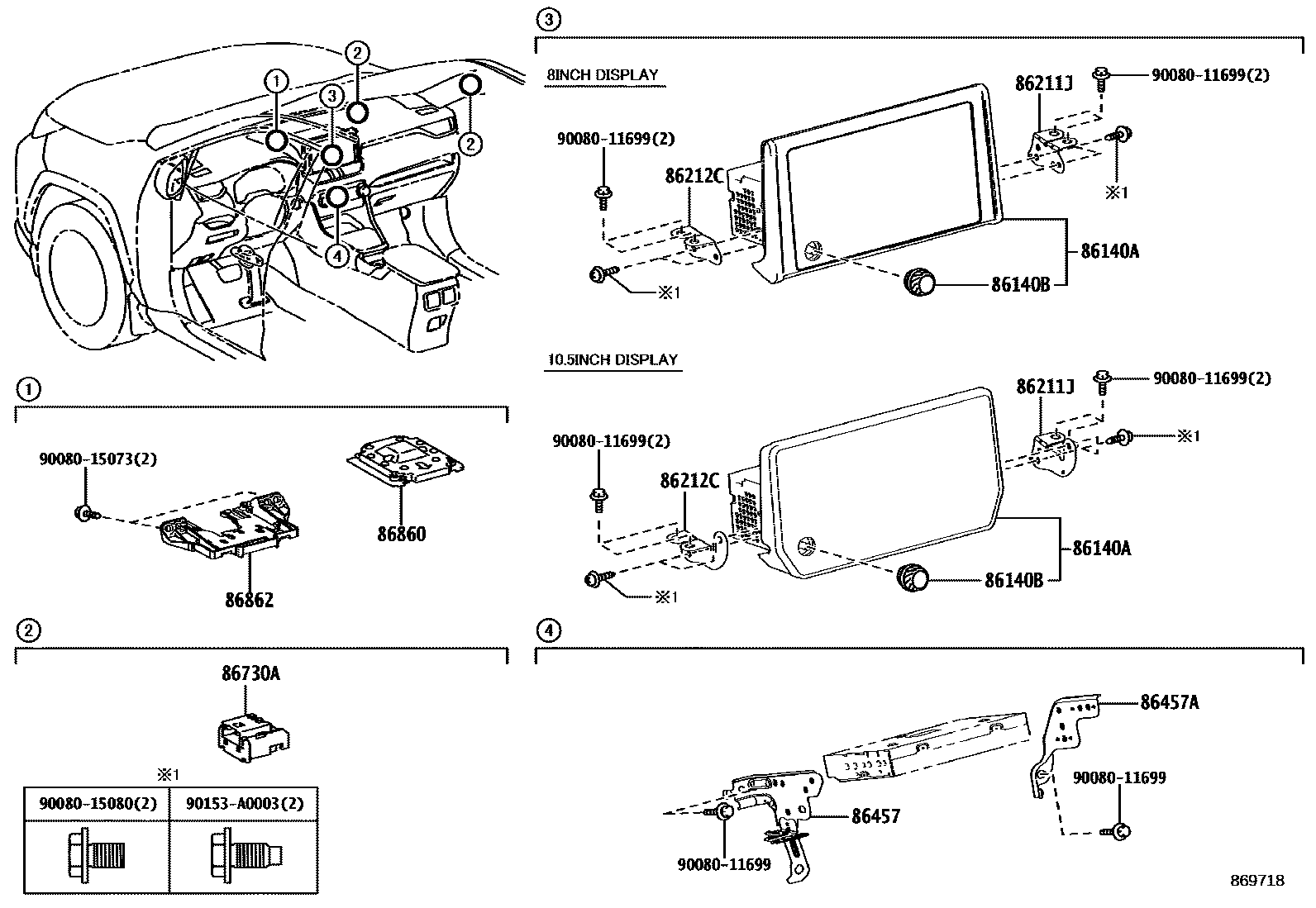

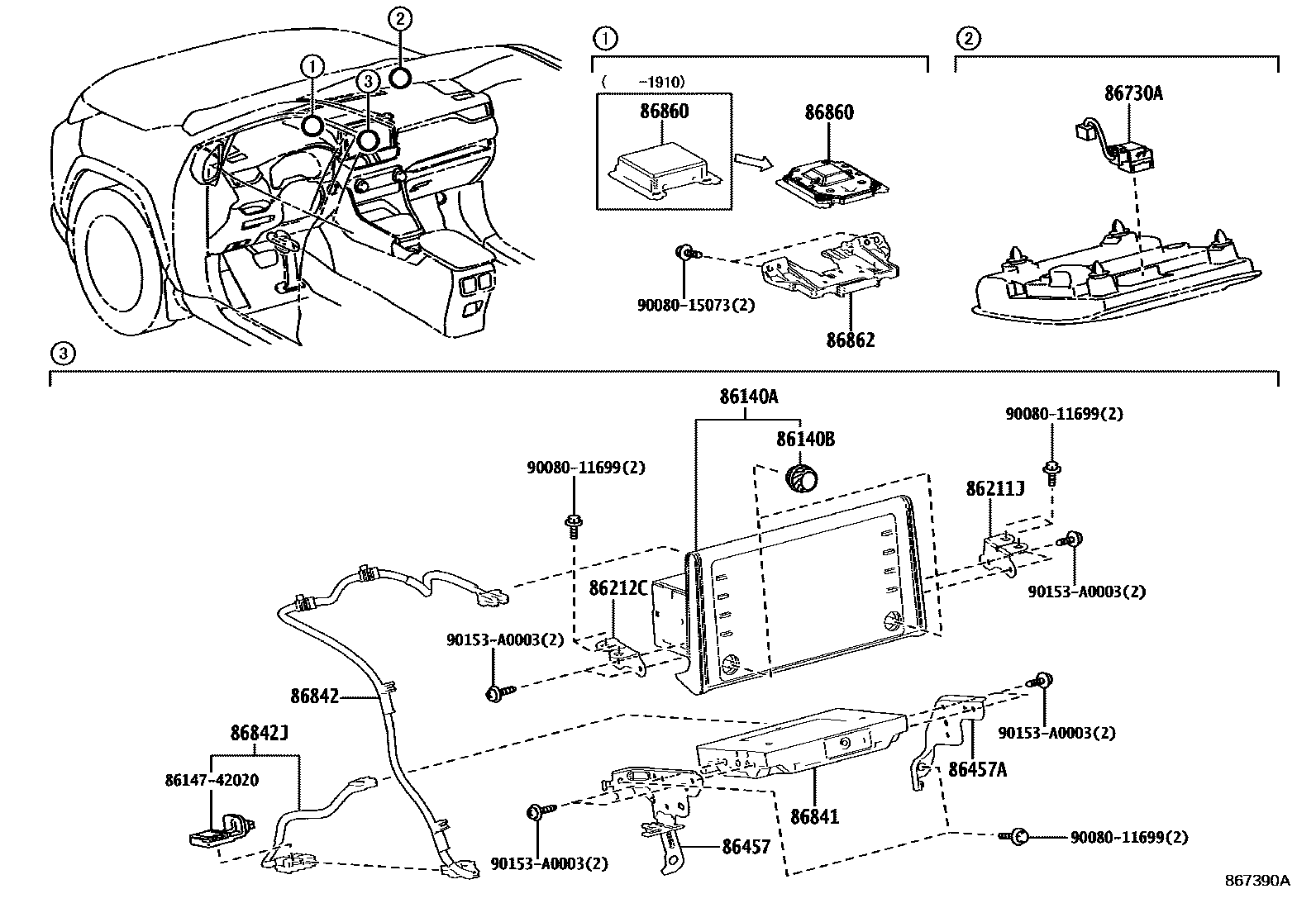

Toyota RAV4 导航和前监视器显示屏 — Figure 8603
Toyota RAV4 EPC diagram 8603, 导航和前监视器显示屏, with 2 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86140-0R160 · 86140-0R161 · 86140-0R230 · 86140-0R240 · 86140-0R250 · 86140-0R260 · 86140-0R270 · 86140-0R280 · 86140-0R290 · 86140-0R300 · 86140-0R310 · 86140-0R320 · 86140-0R330 · 86140-0R340 · 86140-0R341 · 86140-0R350 · 86140-0R360 · 86140-0R370 · 86140-0R380 · 86140-0R390 · 86140-0R391 · 86140-0R400 · 86140-0R401 · 86140-0R410 · 86140-0R420 · 86140-0R430 · 86140-0R560 · 86140-0R561 · 86140-0R570 · 86140-0R571 · 86140-0R580 · 86140-0R581 · 86140-0R590 · 86140-0R630 · 86140-0R640 · 86140-0R650 · 86140-0R660 · 86140-0R710 |
| 86140B | Radio and display receiver switch button | 90010-23059 · 90011-23044 · 90011-23050 · 90011-25311 · 90011-25316 |
| 86211J | No. 1 radio bracket | 86211-0R090 · 86211-0R180 |
| 86212C | No. 2 radio bracket | 86212-0R090 · 86212-0R180 |
| 86457 | Multimedia module bracket No. 1 | 86457-42010 · 86457-42050 |
| 86457A | Multimedia module bracket No. 2 | 86457-42020 · 86457-42060 |
| 86730A | Telephone amplifier assembly | 86730-0R030 · 86730-42060 · 86730-42071 · 86730-42080 |
| 86841 | Navigation ECU | 86840-0E080 · 86840-0E081 · 86840-0E082 · 86840-0E083 · 86840-0E084 · 86840-0E085 · 86840-0E086 · 86840-0R010 · 86840-0R011 |
| 86842 | Navigation harness No. 1 | 86842-0R010 |
| 86842J | Navigation harness No. 2 | 86842-0R020 |
| 86860 | Navigation antenna assembly | 86860-0E070 · 86880-02090 · 86880-06010 · 86880-0E010 |
| 86862 | Navigation antenna bracket | 86862-42010 |
