Toyota RAV4 收音机、放大器和冷凝器 — Figure 8601

Toyota RAV4 EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 7 PNC and OE references.

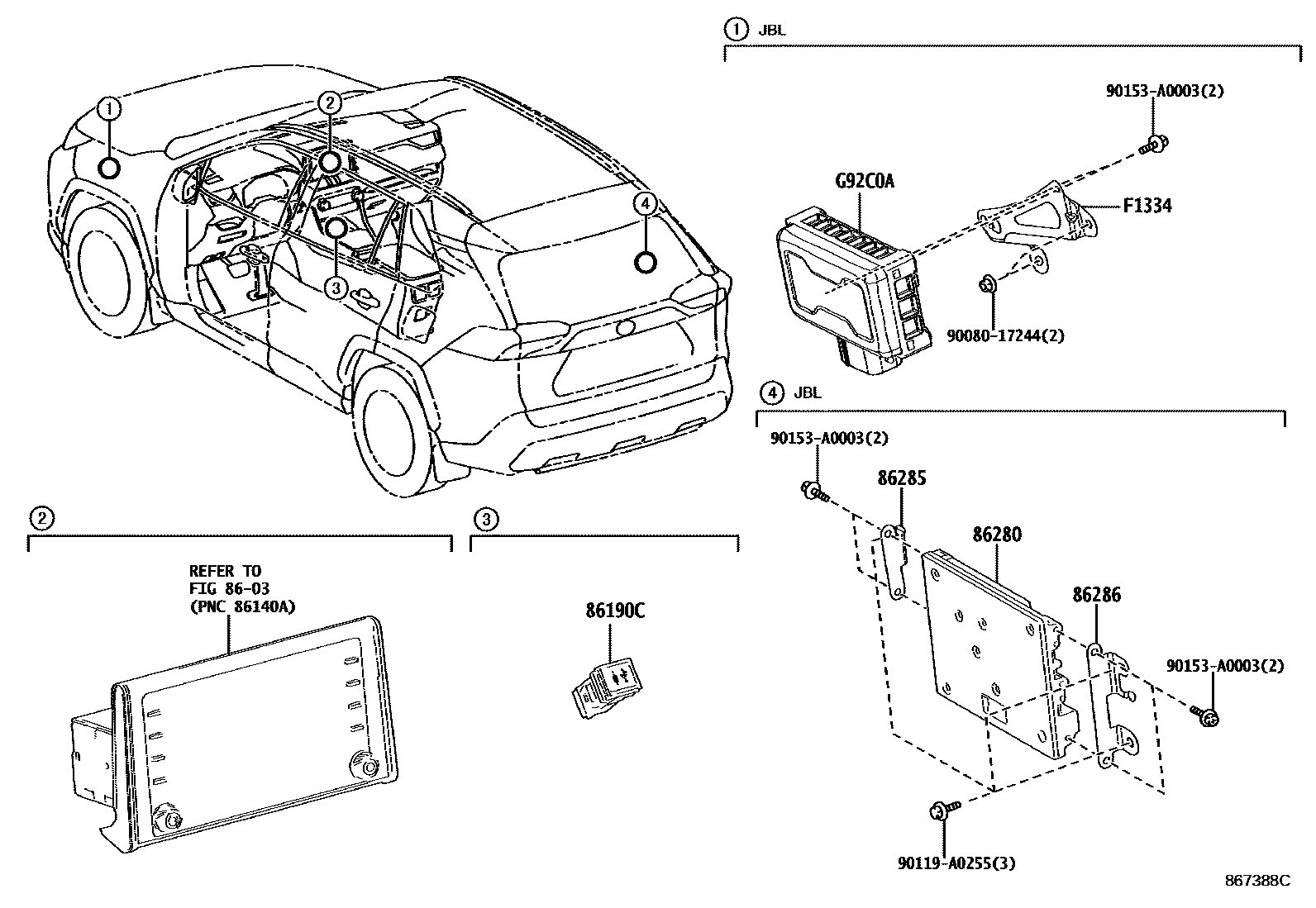

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 867388C
收音机、放大器和冷凝器 — 867388C (201812 – 999999)

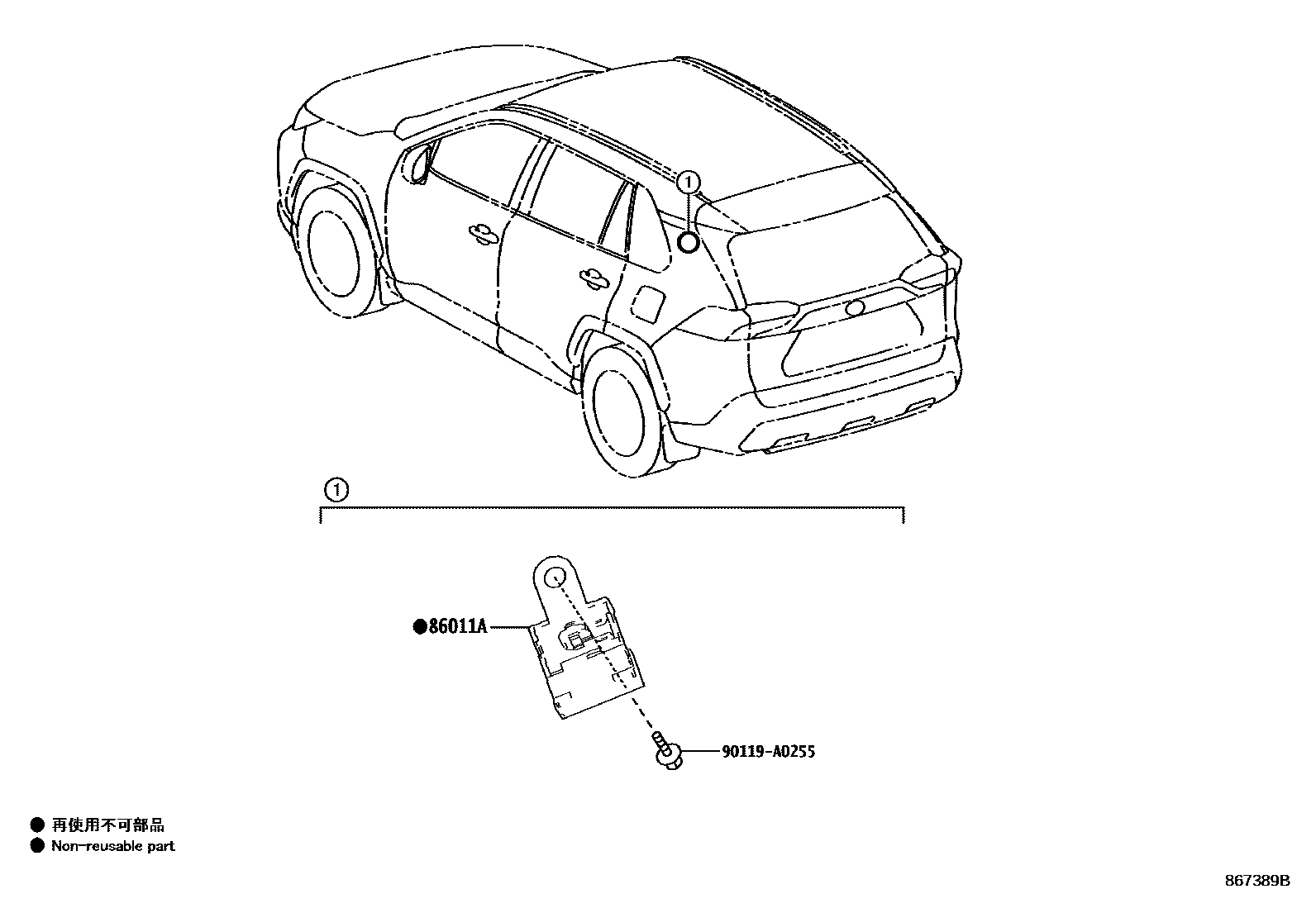

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 867389B
收音机、放大器和冷凝器 — 867389B (201812 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04189
86190CStereo socket connector assembly No. 186190-12040 · 86190-34010 · 86190-42030 · 86190-42031
86280Stereo parts amplifier assembly86280-0R060 · 86280-0R090
86285Amplifier Stand No. 186285-0R030
86286Amplifier Stand No. 286286-0R030
F1334SUPPORT, COMMANDE CONVERTISSEUR, NO.1F1334-42020
G92C0AENS. CONVERTISSEUR, VEHICULE ECO-RUNG92C0-30020
