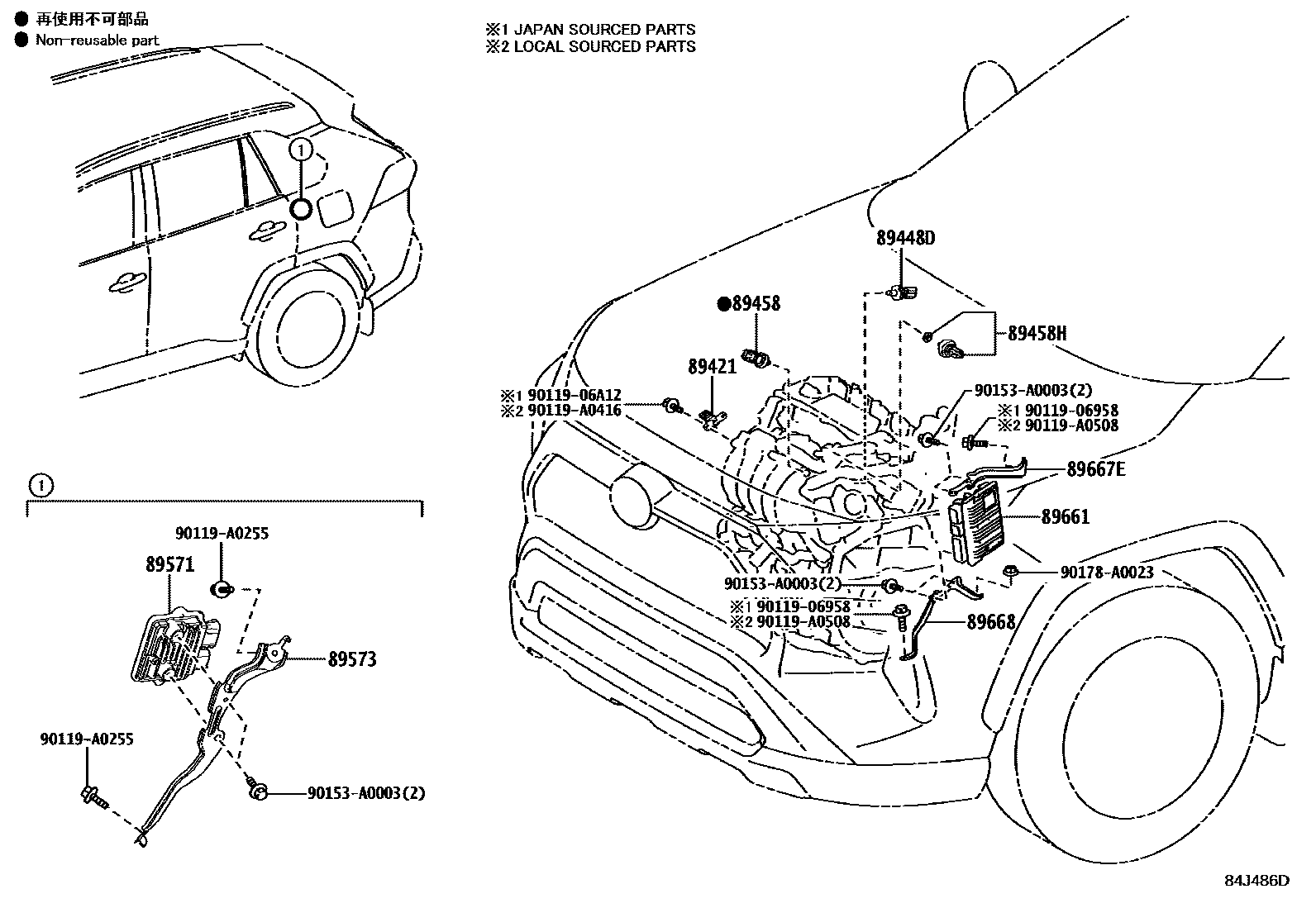

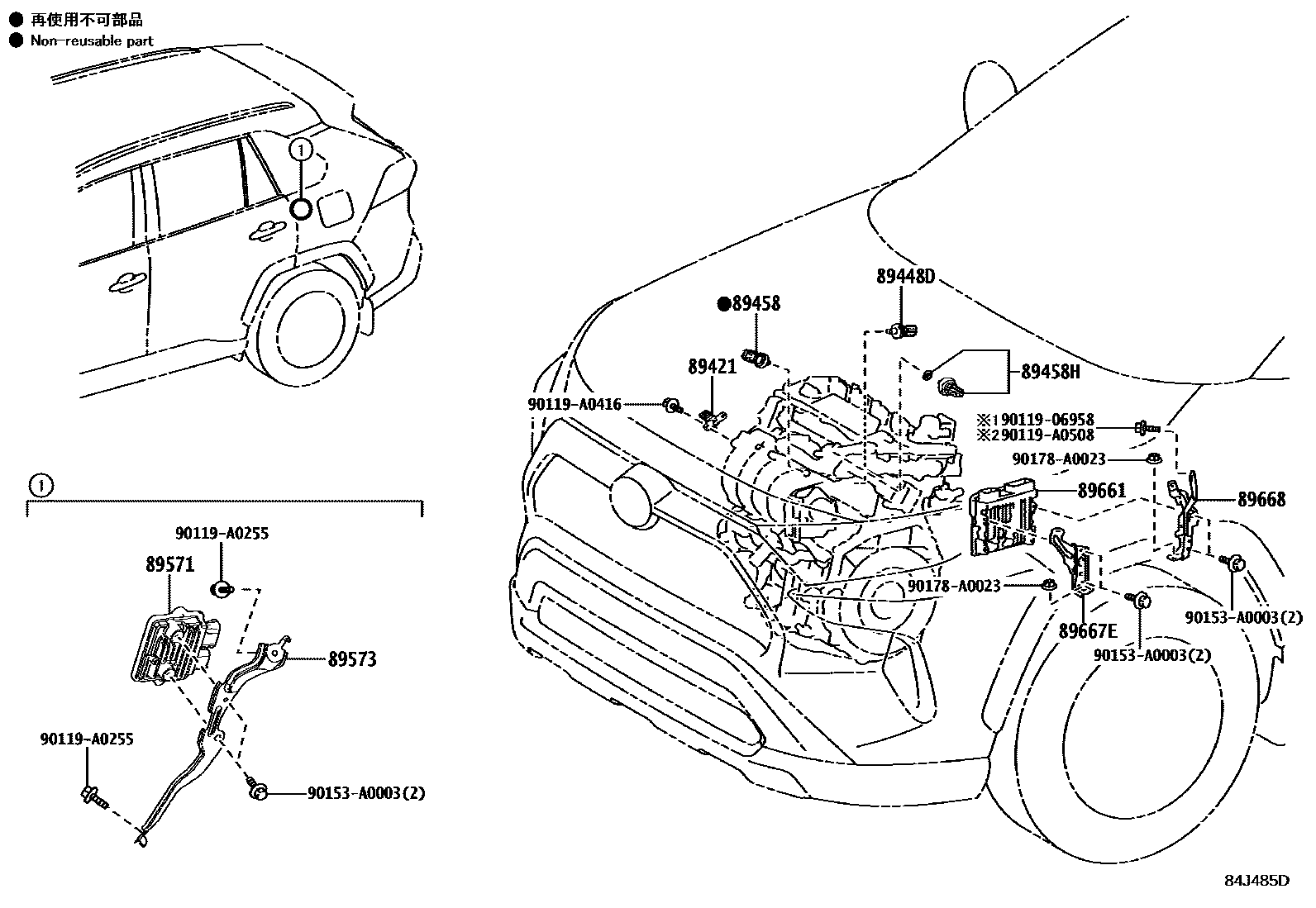

Toyota RAV4 电子燃油喷射系统 — Figure 8404
Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-06020 · 89421-33010 |
| 89448D | CAPTEUR, PRESSION & TEMPERATURE HUILE | 89448-06010 · 89448-33010 |
| 89458 | fuel pressure sensor | 89458-06010 · 89458-33030 |
| 89458H | CAPTEUR, PRESSION ESSENCE, NO.2 | 89458-06021 · 89458-06022 · 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-0R010 · 89571-42010 |
| 89573 | Fuel pump control ECU bracket | 89573-0R010 |
| 89661 | Engine control ECU | 89661-0R410 · 89661-0R420 · 89661-0R430 · 89661-0R690 · 89661-0R700 · 89661-0R730 · 89661-0R820 · 89661-0R890 · 89661-0R891 · 89661-0RA00 · 89661-0RA01 · 89661-0RA10 · 89661-0RA20 · 89661-0RA21 · 89661-0RA30 · 89661-0RA31 · 89661-0RA40 · 89661-0RA41 · 89661-0RA50 · 89661-0RA51 · 89661-0RA60 · 89661-0RA61 · 89661-0RA70 · 89661-0RA71 · 89661-0RA80 · 89661-0RA90 · 89661-0RB00 · 89661-0RB10 · 89661-0RB20 · 89661-0RB50 · 89661-0RB60 · 89661-0RB80 · 89661-0RB81 · 89661-0RB90 · 89661-0RB91 · 89661-0RC00 · 89661-0RC10 · 89661-0RC11 · 89661-0RC20 · 89661-0RC21 · 89661-0RC30 · 89661-0RC31 · 89661-0RC40 · 89661-0RC41 · 89661-0RC50 · 89661-0RC51 · 89661-0RC60 · 89661-0RC70 · 89661-0RC80 · 89661-0RF30 · 89661-0RF40 · 89661-0RF50 · 89661-0RF80 · 89661-0RG00 · 89661-0RG20 · 89661-0RG30 · 89661-0RJ20 · 89661-0RJ30 · 89661-0RJ50 · 89661-0RM90 · 89661-0RN00 · 89661-0RN10 · 89661-0RN20 · 89661-0RN30 · 89661-0RN40 · 89661-0RN50 |
| 89667E | No. 1 engine control ECU bracket | 89667-06240 · 89667-0R030 · 89667-0R031 · 89667-33190 |
| 89668 | No. 2 engine control ECU bracket | 89668-0R030 · 89668-0R040 |
