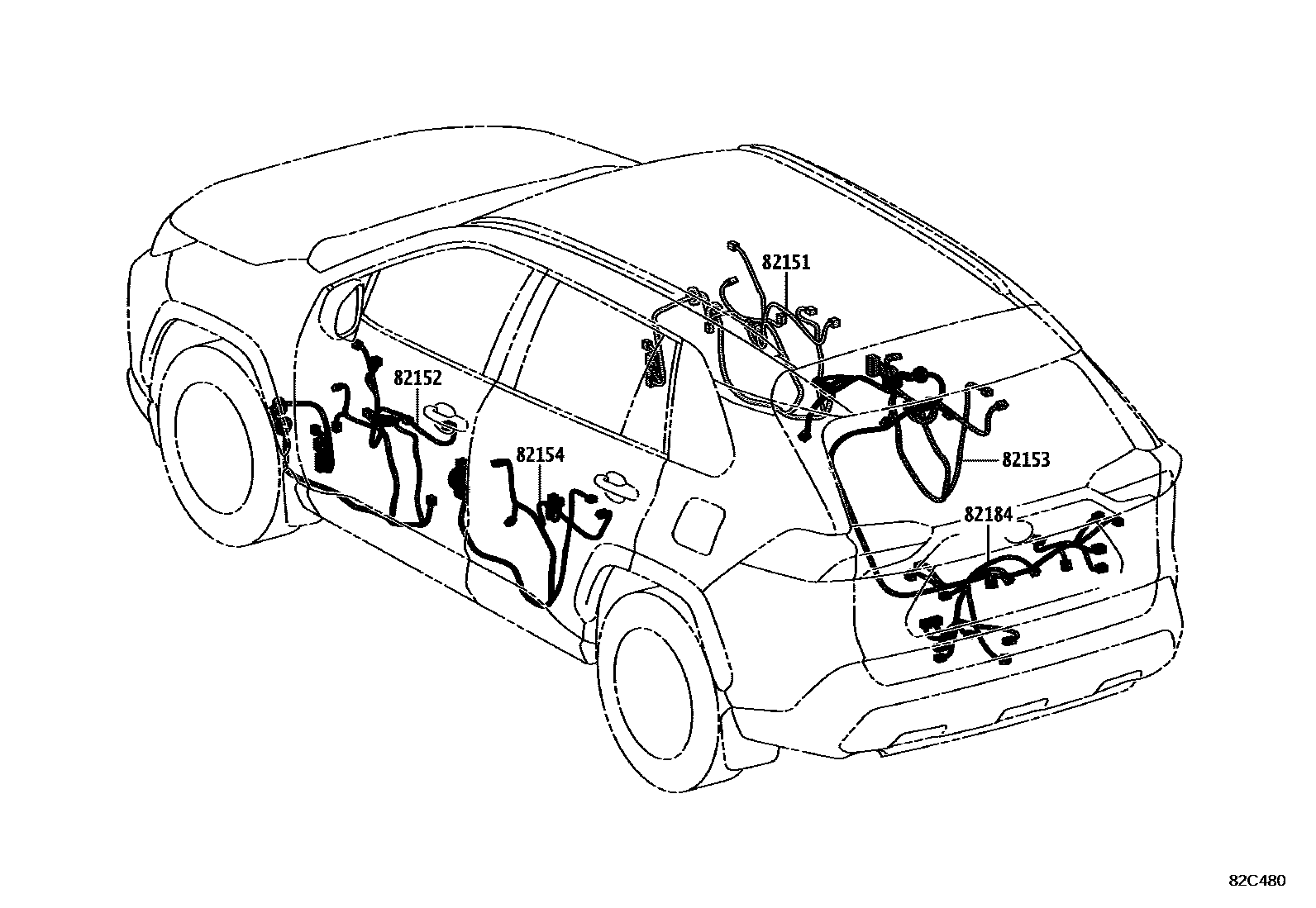

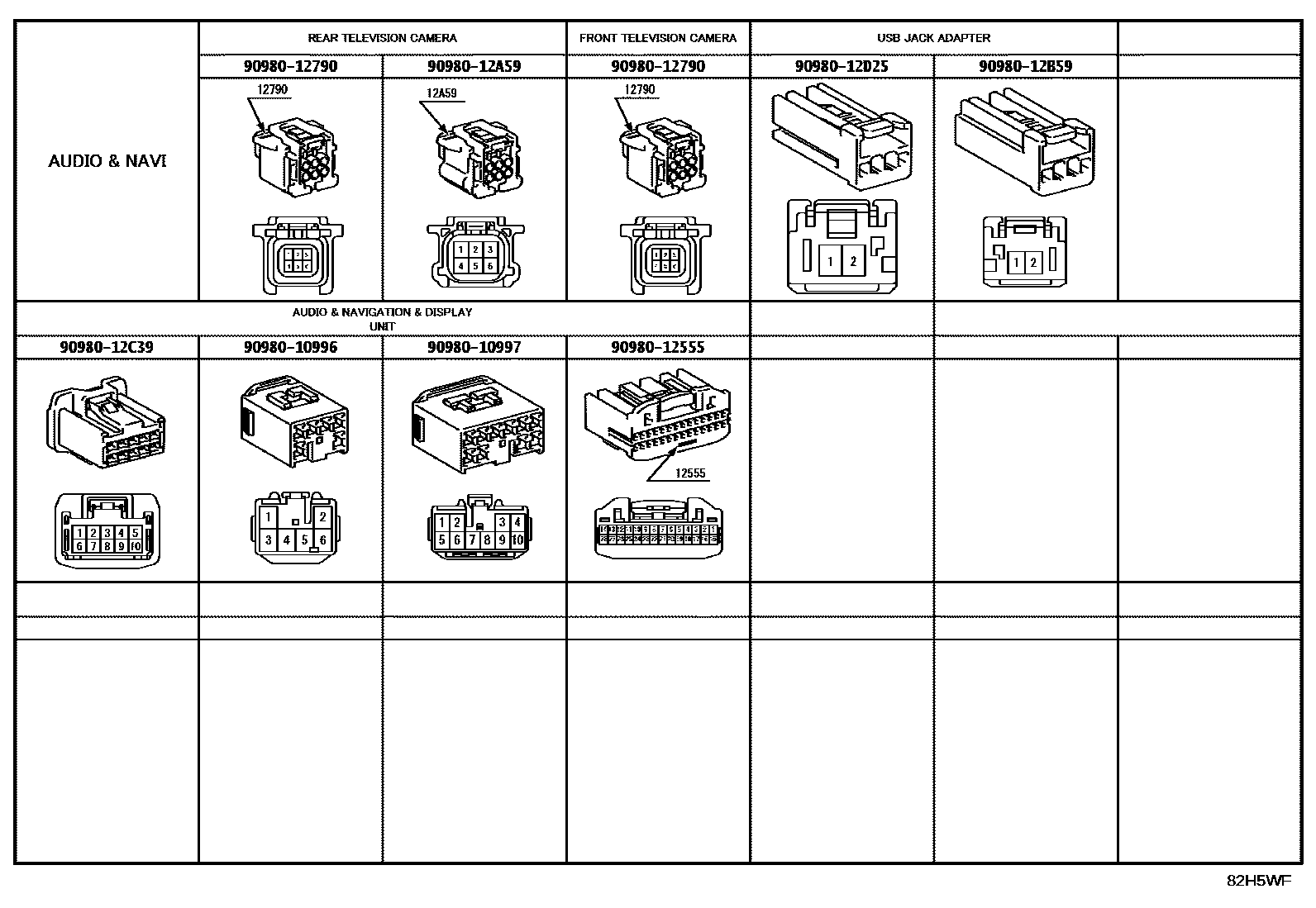

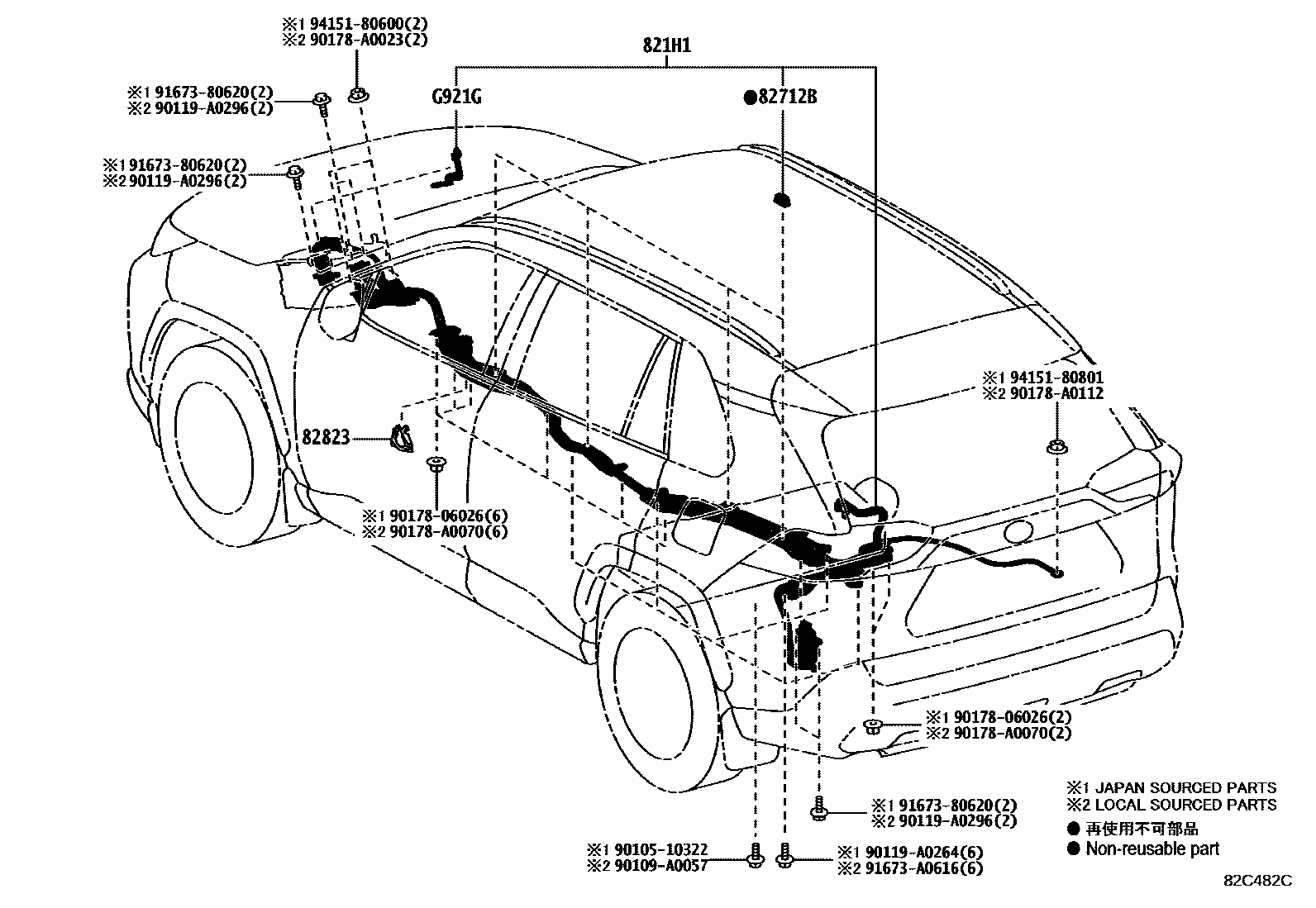

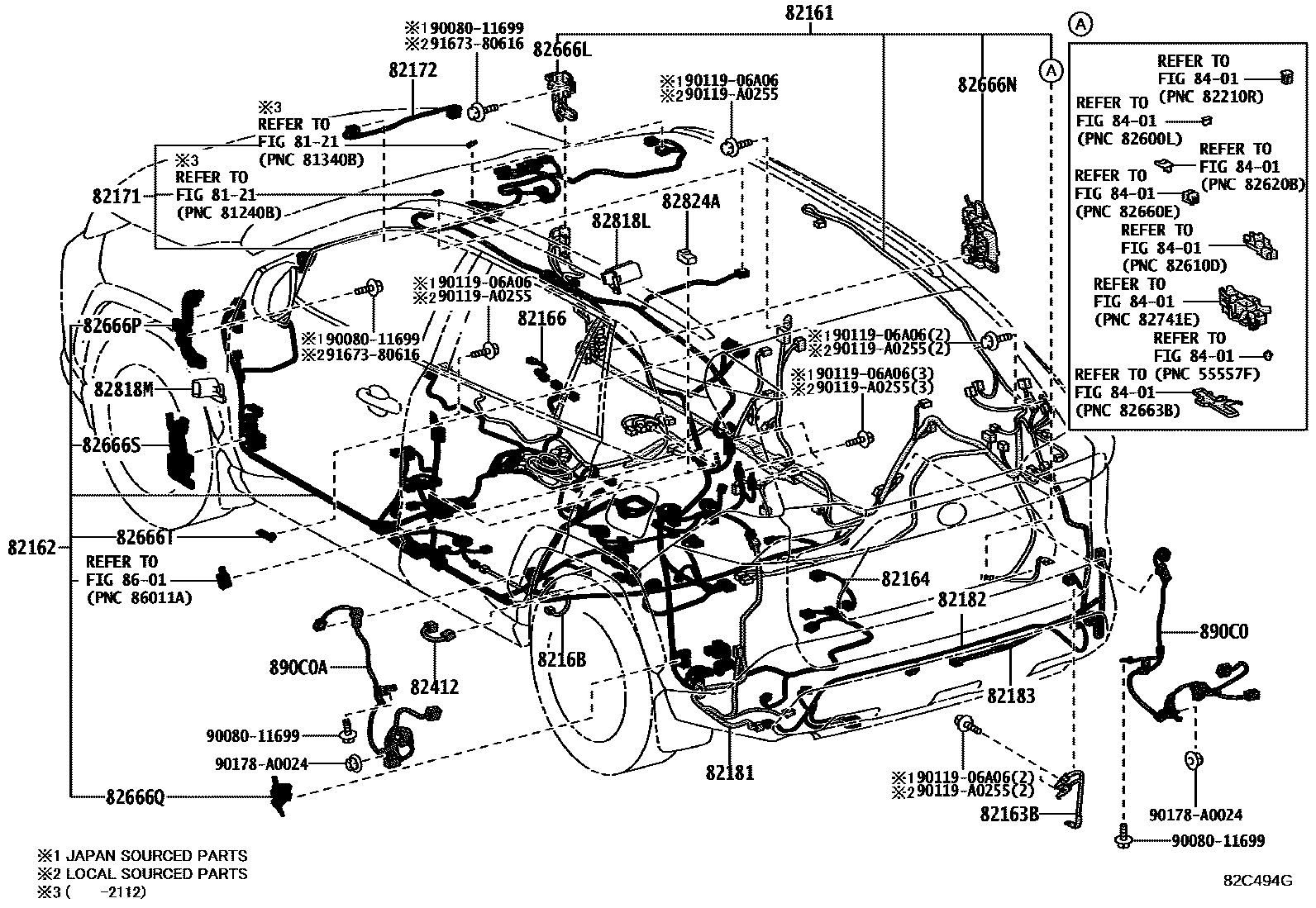

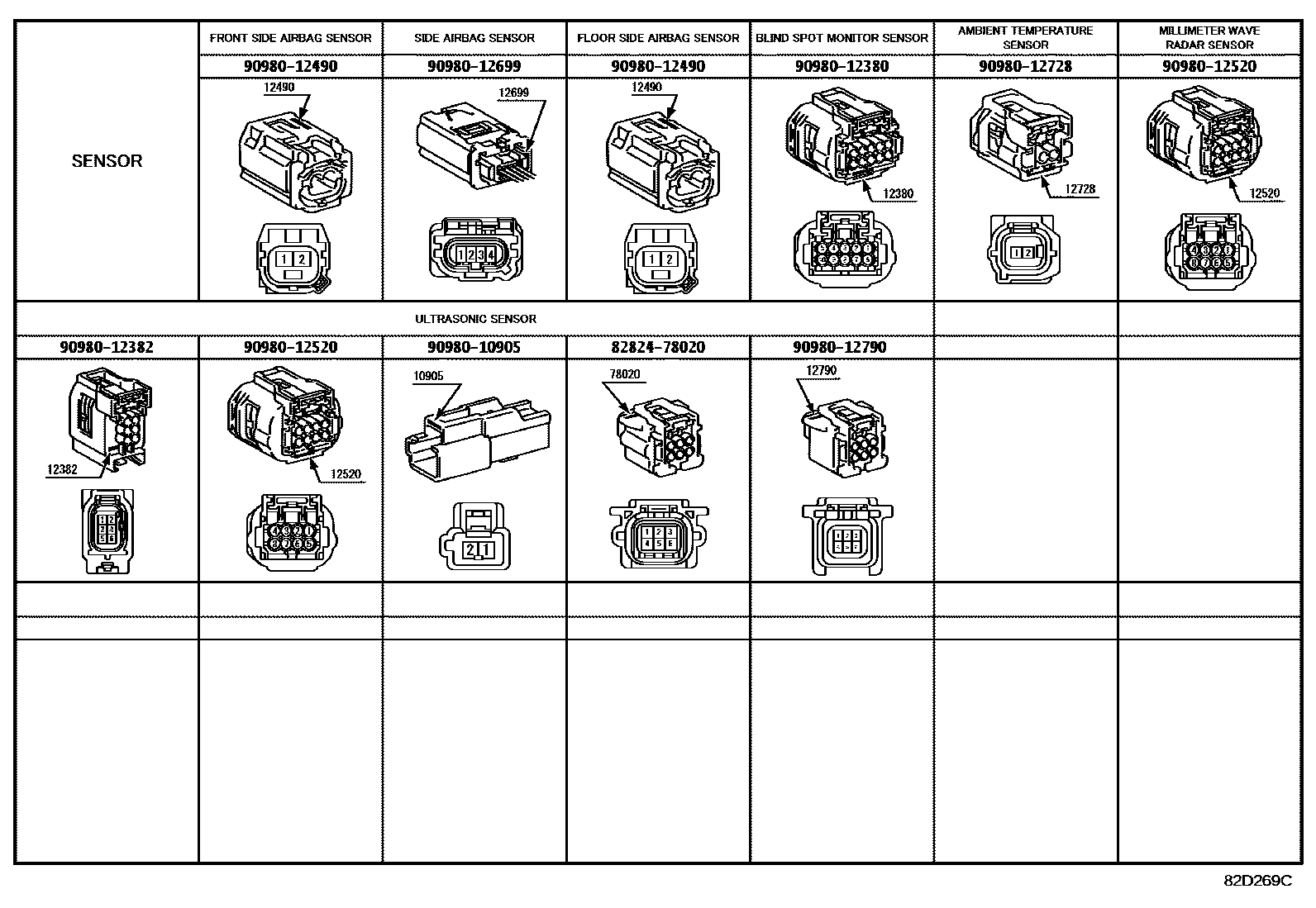

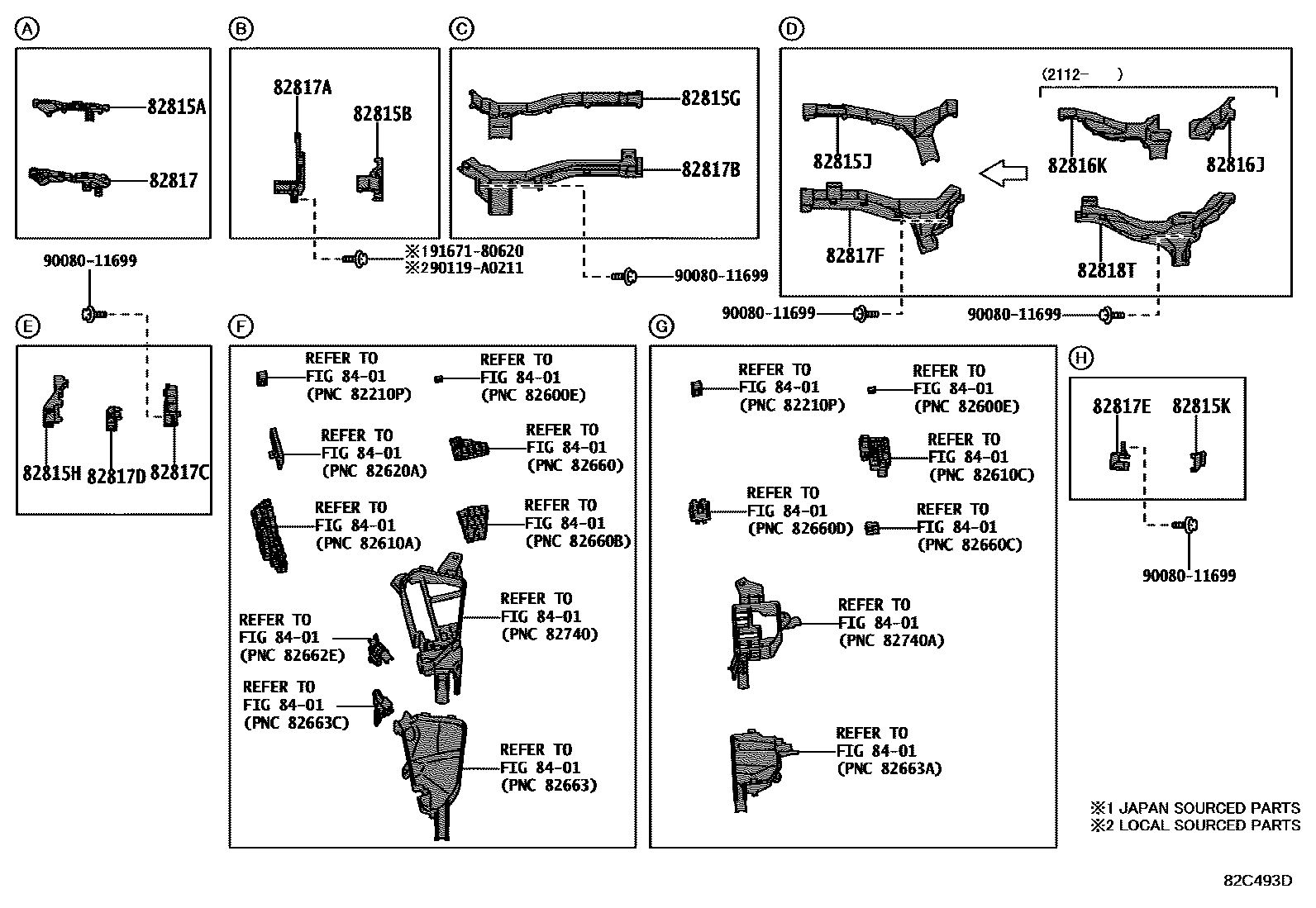

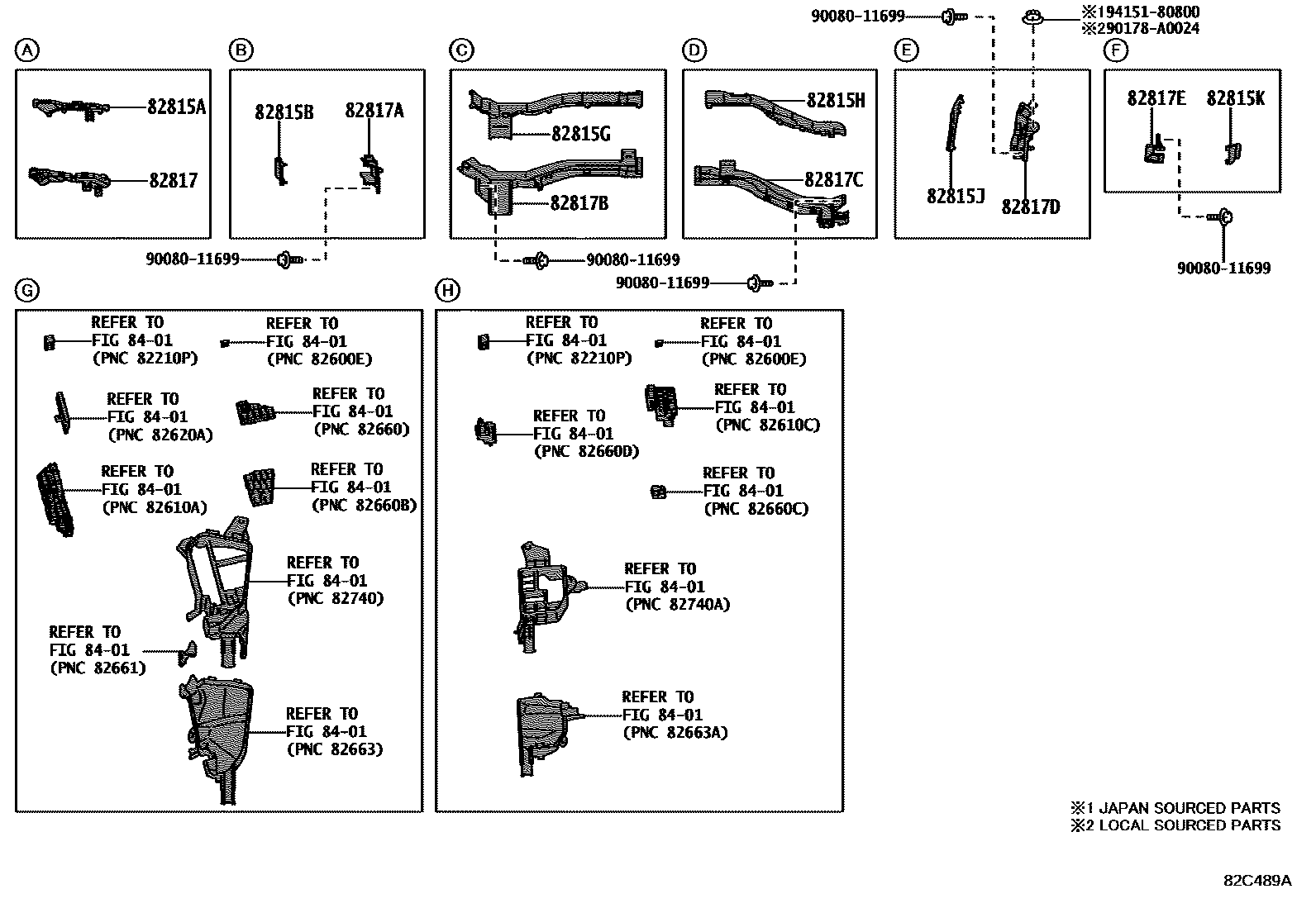

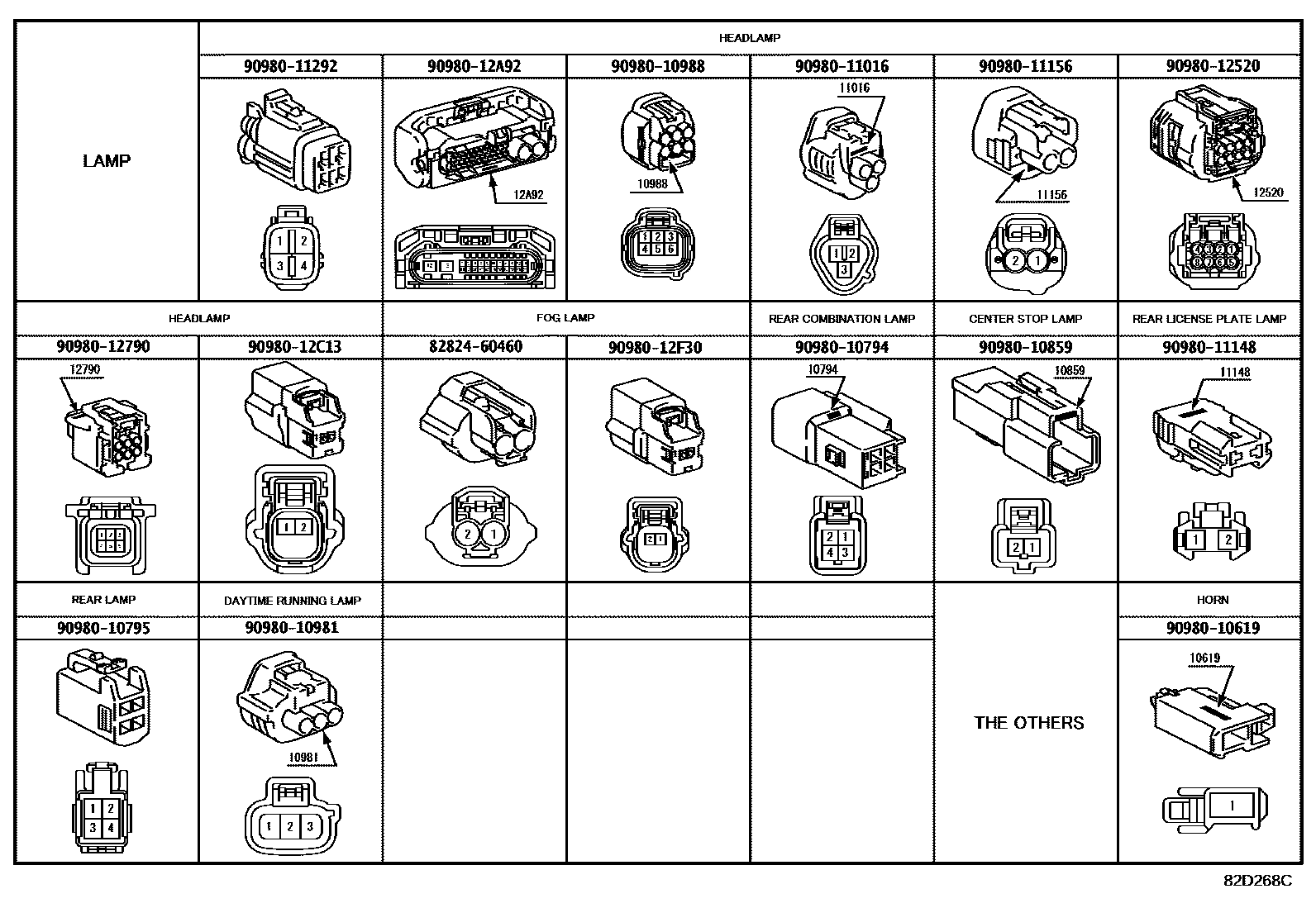

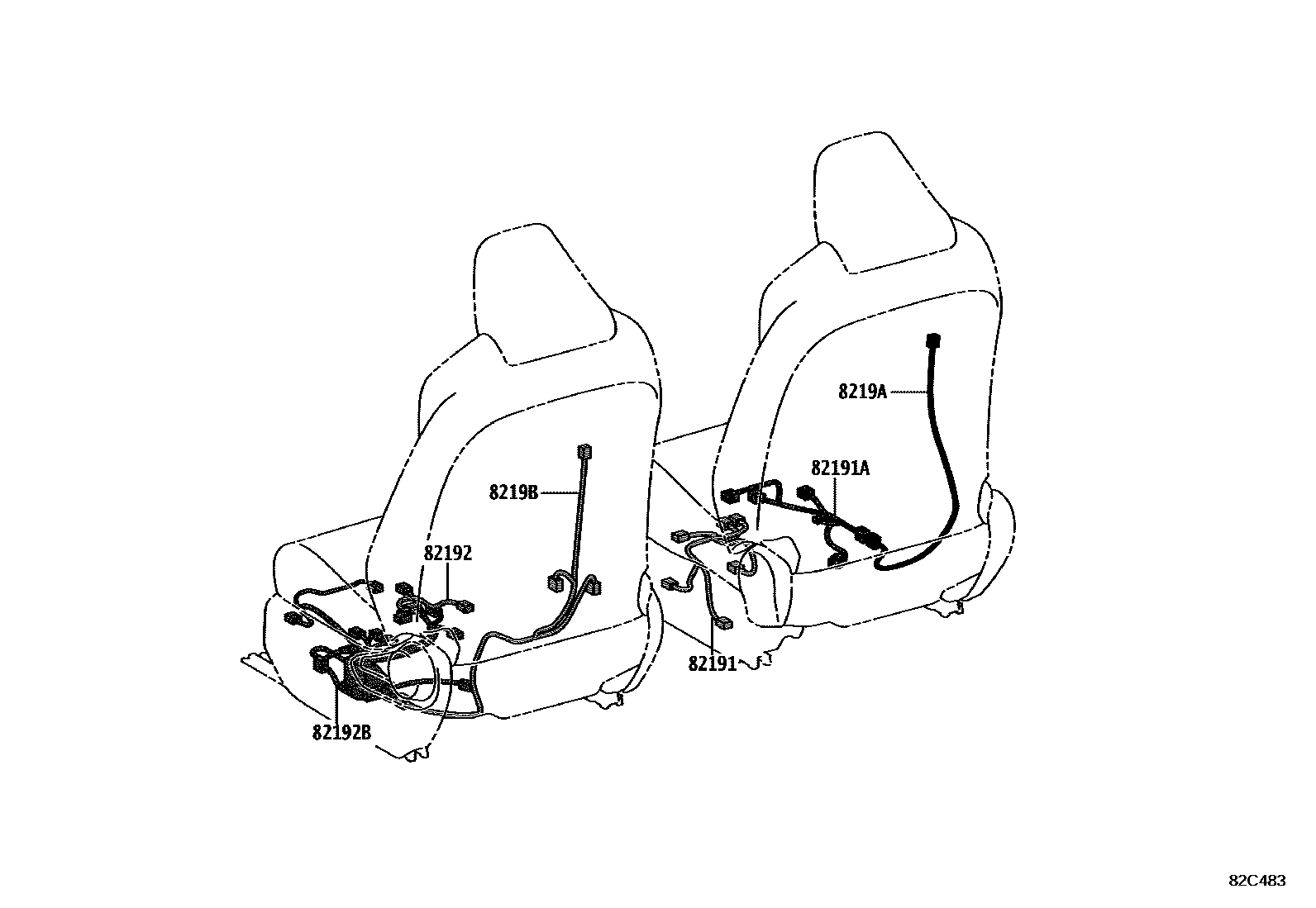

Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 17 images and 11 PNC and OE references.
PNC and OE references

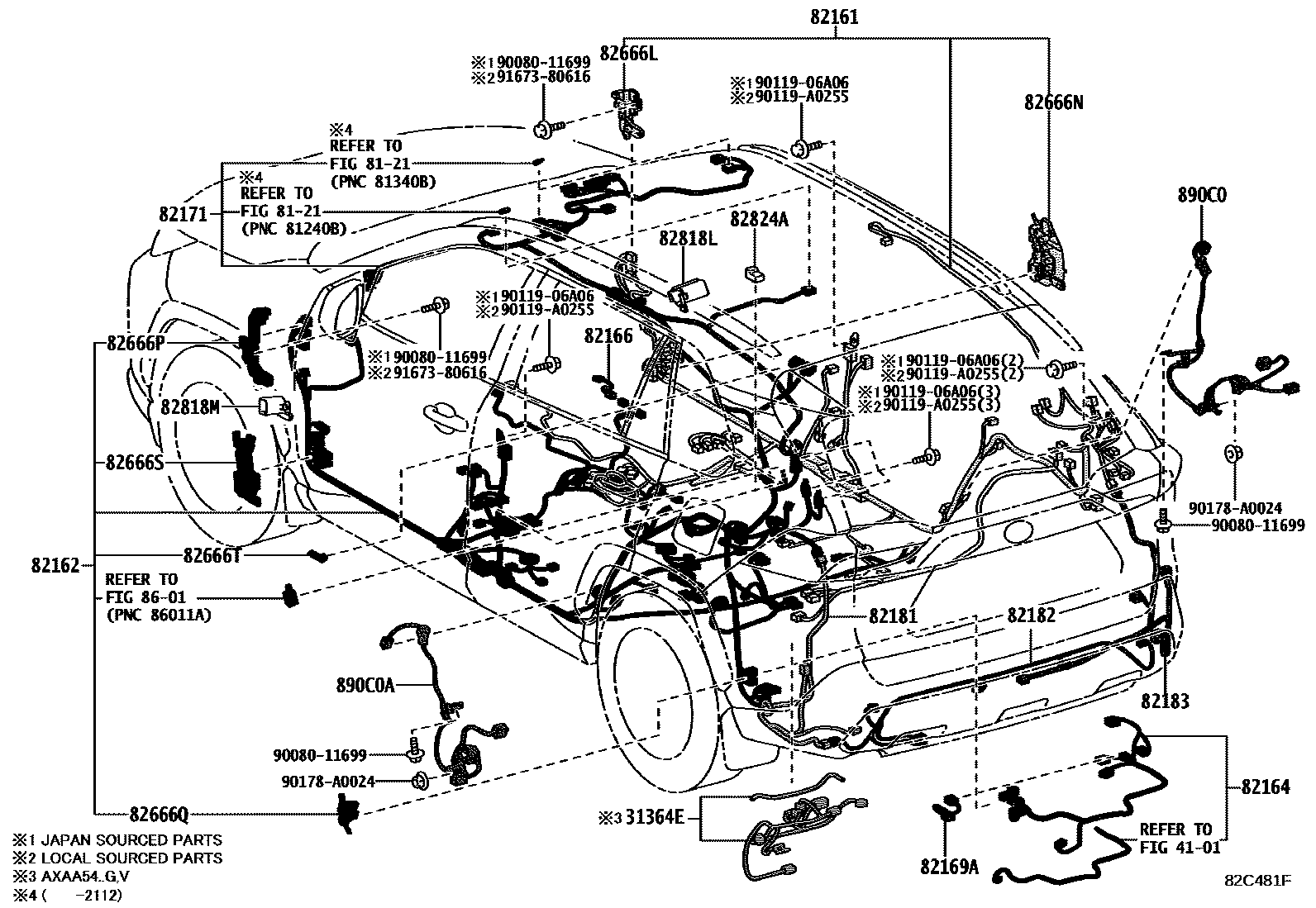

| PNC | Part name | OE numbers |
|---|---|---|
| 31364E | CABLE, SOLENOIDE COMM EMBRAYAGE | 31364-42020 |

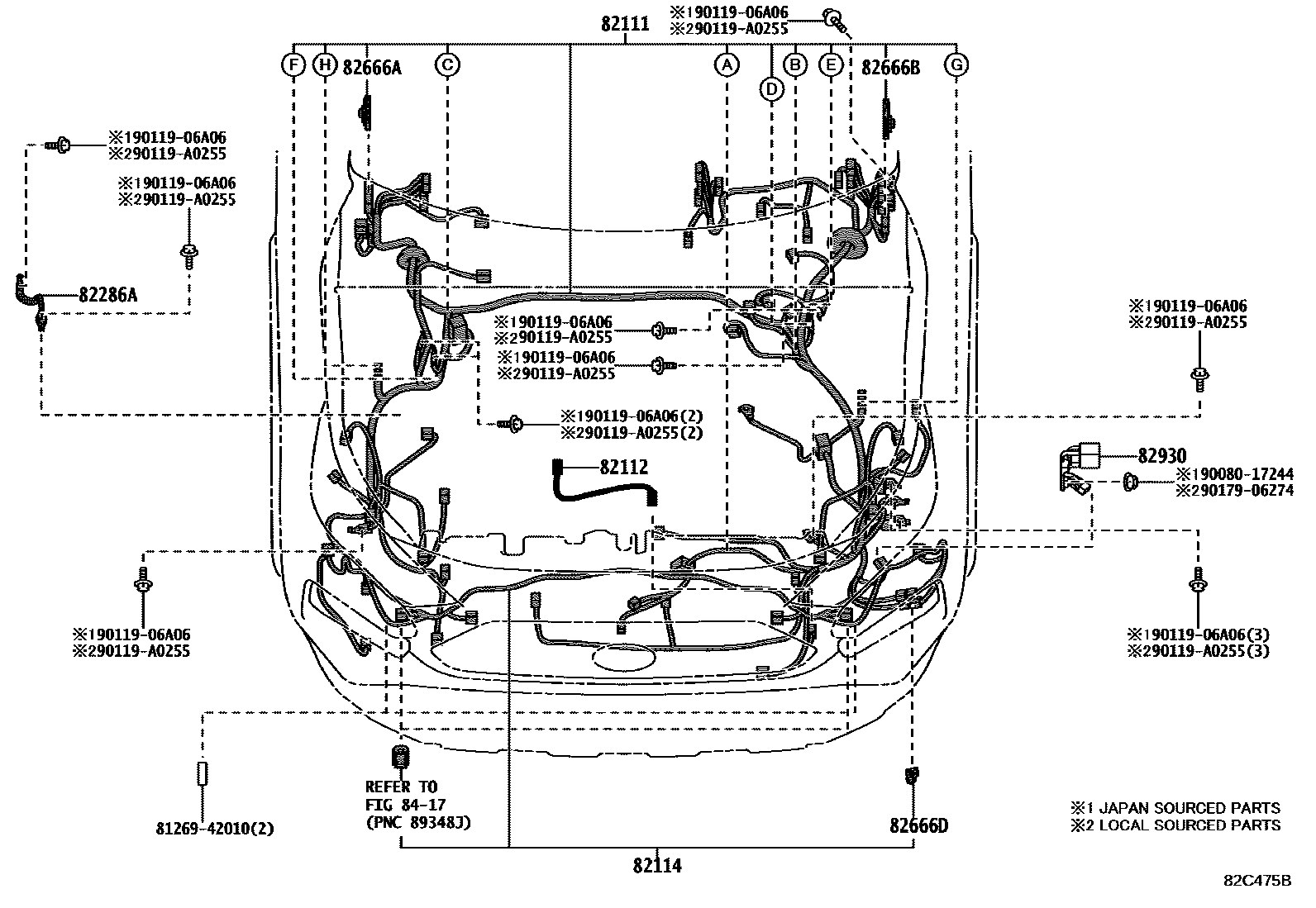

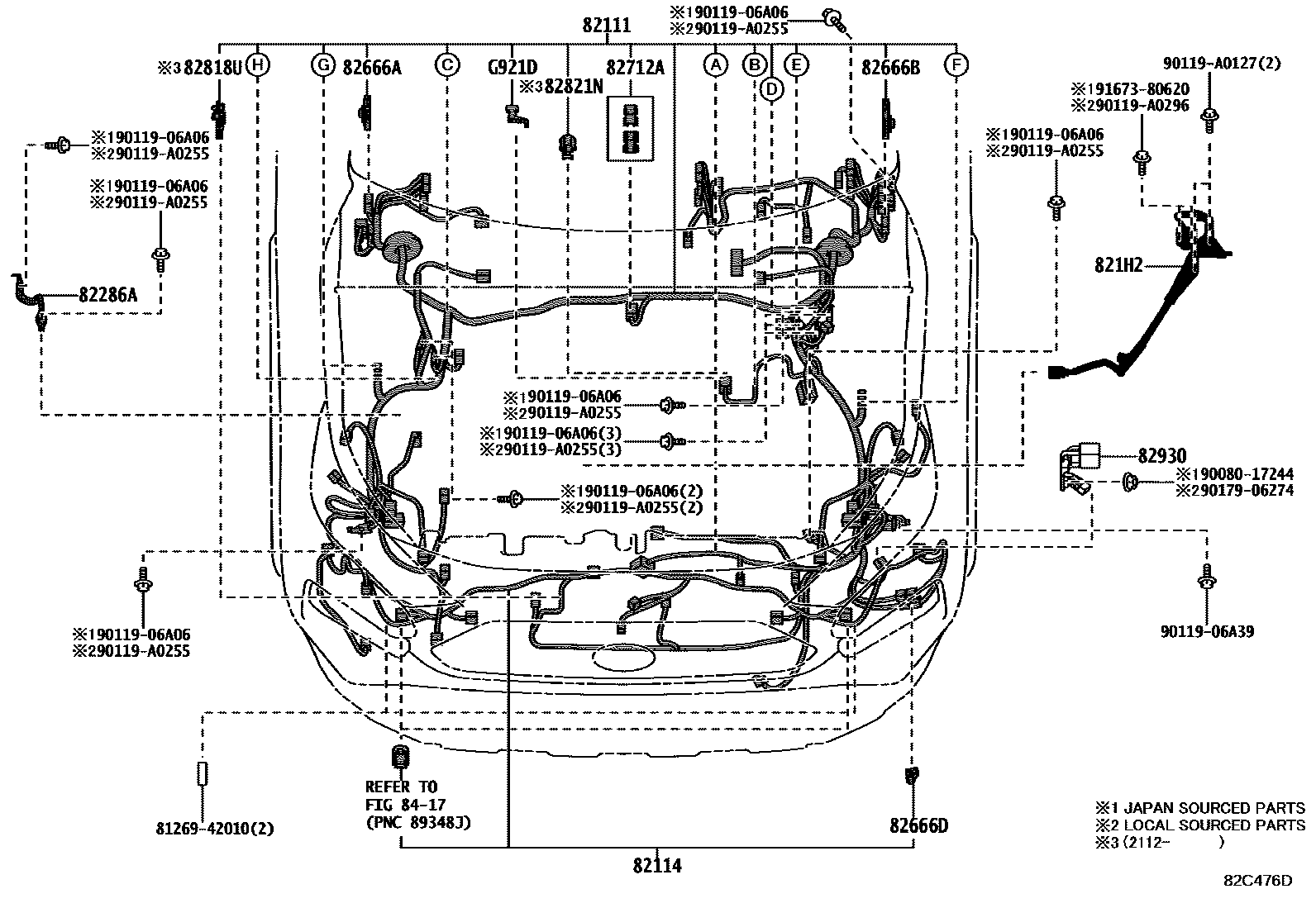

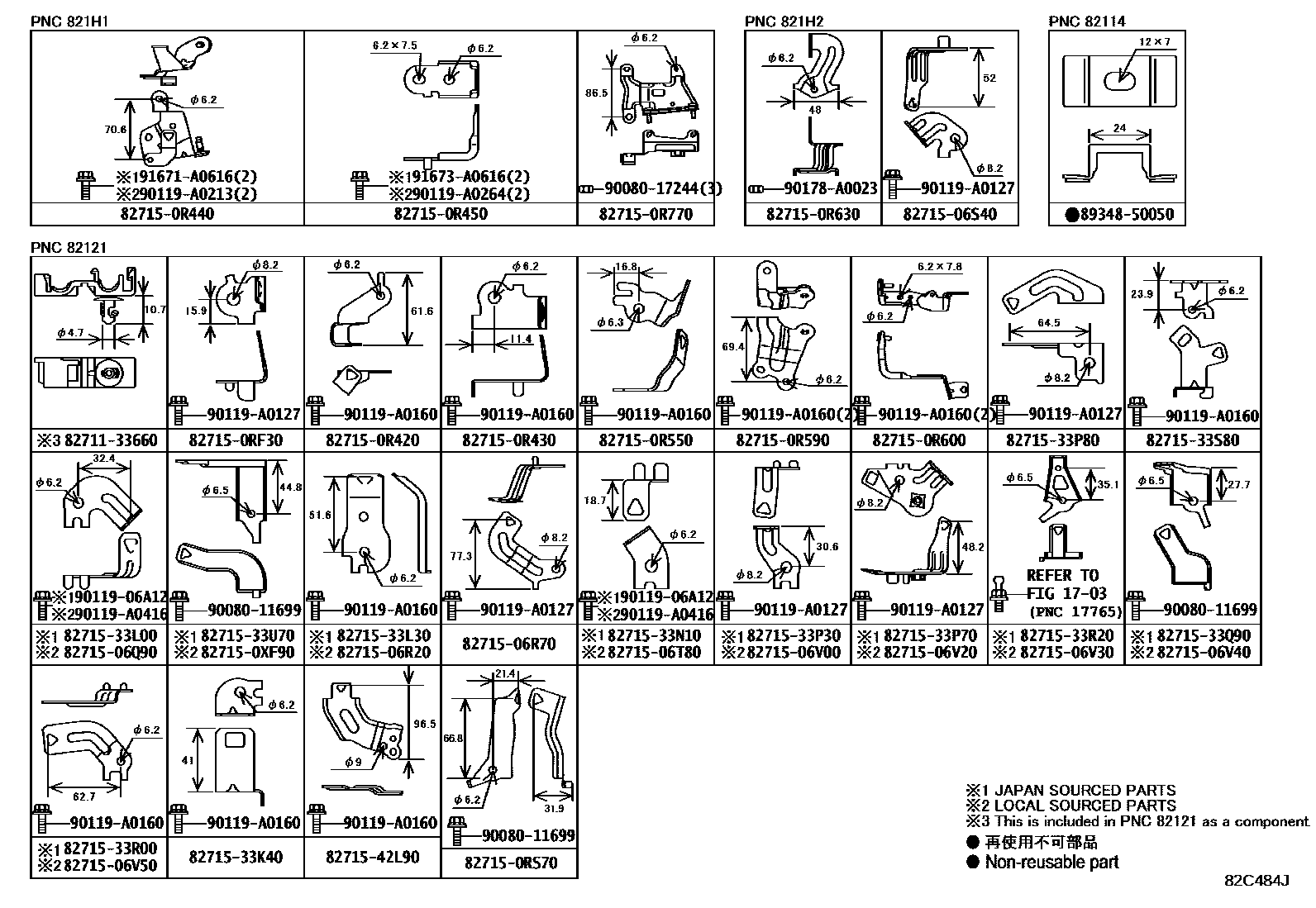

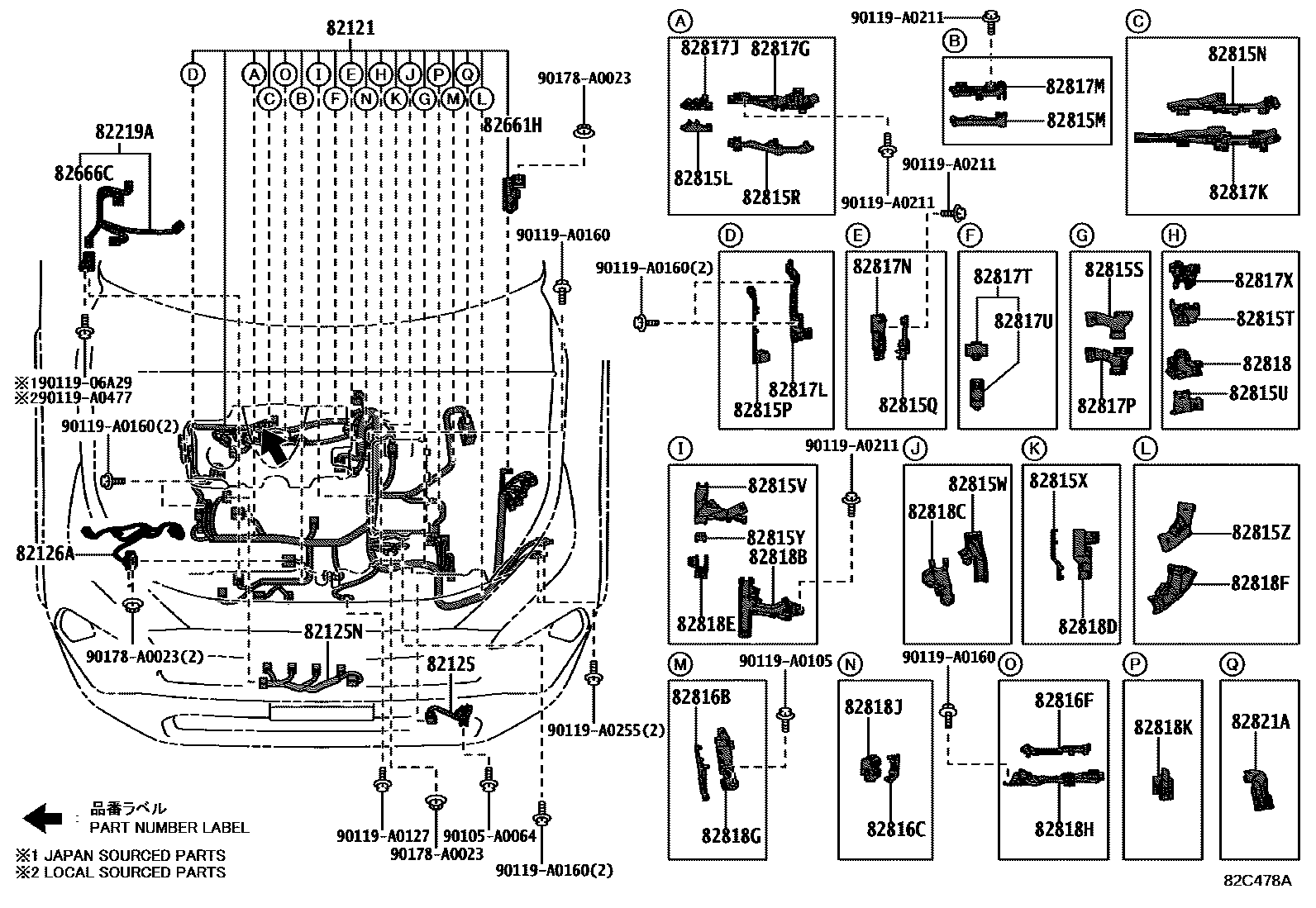

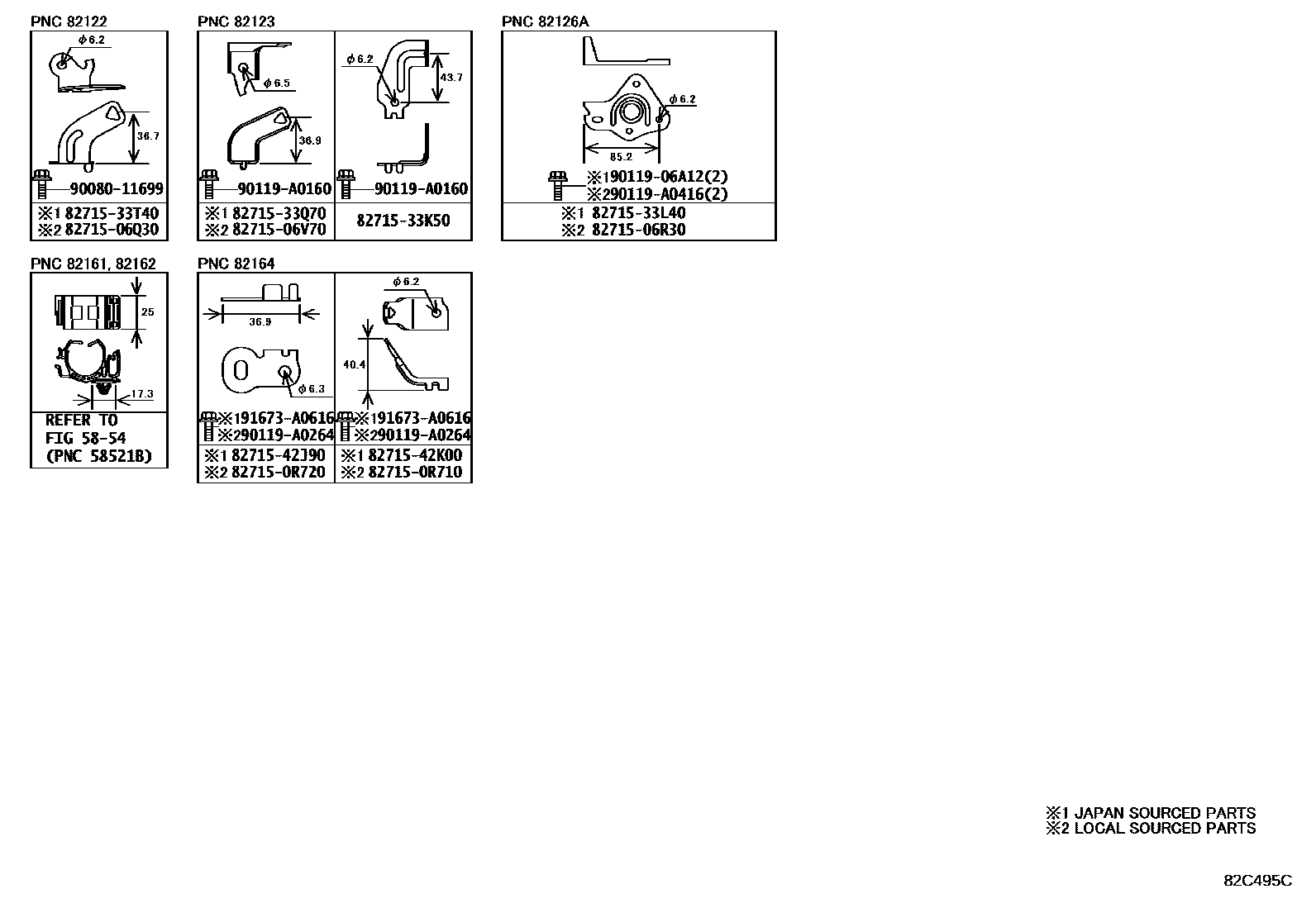

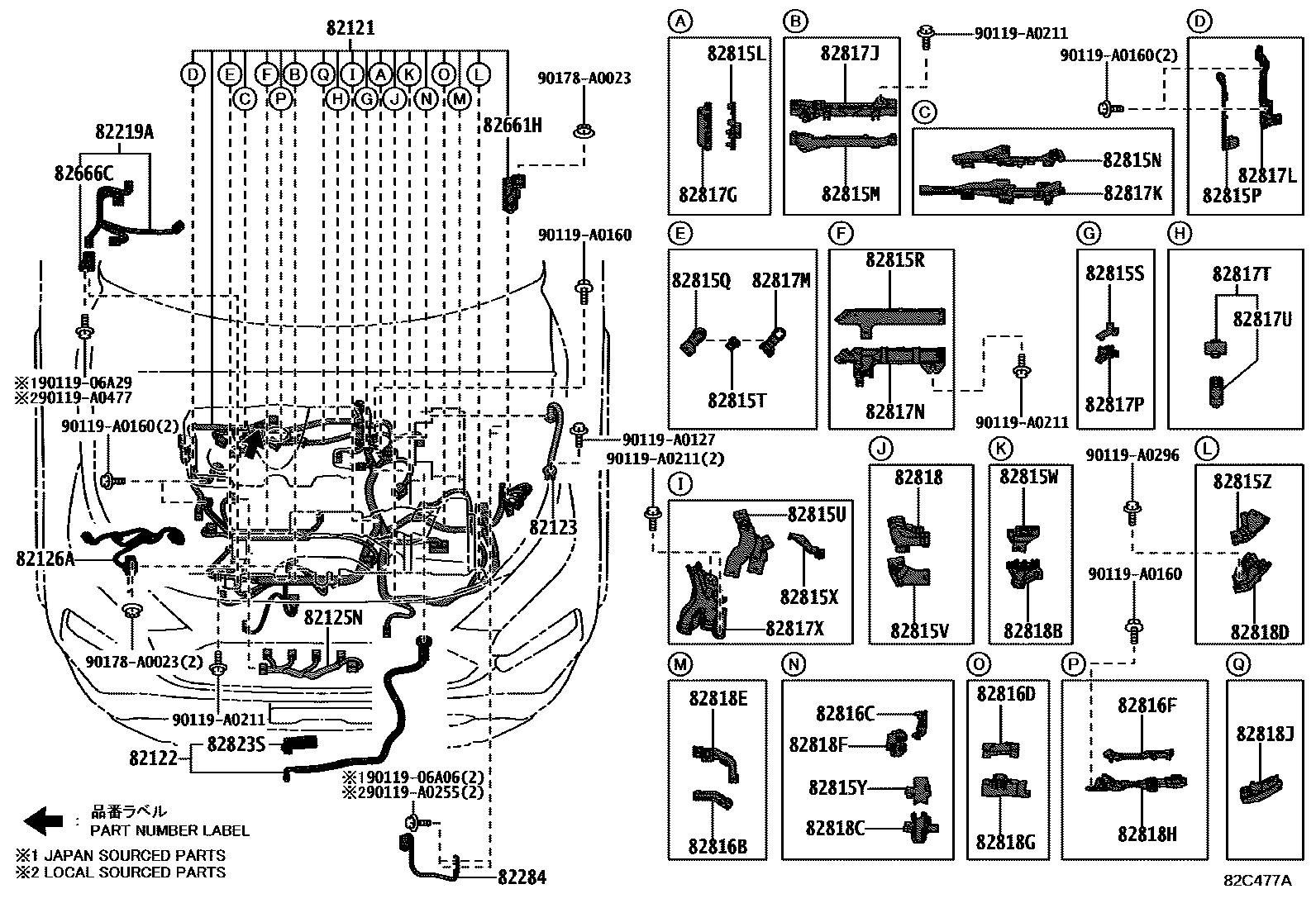

| 82111 | Engine room main wiring harness | 82111-0R430 · 82111-0R431 · 82111-0R432 · 82111-0R433 · 82111-0R434 · 82111-0R440 · 82111-0R441 · 82111-0R490 · 82111-0R491 · 82111-0R540 · 82111-0R541 · 82111-0R570 · 82111-0R571 · 82111-0R580 · 82111-0R581 · 82111-0R590 · 82111-0R591 · 82111-0R670 · 82111-0R671 · 82111-0R672 · 82111-0R673 · 82111-0R674 · 82111-0R690 · 82111-0R691 · 82111-0R692 · 82111-0R810 · 82111-0R811 · 82111-0R820 · 82111-0R821 · 82111-0R830 · 82111-0R831 · 82111-0R840 · 82111-0R841 · 82111-0R850 · 82111-0R851 · 82111-0R860 · 82111-0R861 · 82111-0R870 · 82111-0R871 · 82111-0R880 · 82111-0RB40 · 82111-0RB60 · 82111-0RB61 · 82111-0RB62 · 82111-0RB80 · 82111-0RC90 · 82111-0RC91 · 82111-0RC92 · 82111-0RC93 · 82111-0RD30 · 82111-0RD31 · 82111-0RD32 · 82111-0RD40 · 82111-0RD50 · 82111-0RD60 · 82111-0RD61 · 82111-0RD70 · 82111-0RD80 · 82111-0RD81 · 82111-0RD90 · 82111-0RE00 · 82111-0RE10 · 82111-0RE20 · 82111-0RF80 · 82111-0RF81 · 82111-0RG00 · 82111-0RG10 · 82111-0RG20 · 82111-0RG21 · 82111-0RG30 · 82111-0RG40 · 82111-0RG50 · 82111-0RG51 · 82111-0RG52 · 82111-0RG60 · 82111-0RG61 · 82111-0RG62 · 82111-0RG70 · 82111-0RG71 · 82111-0RG72 · 82111-0RG80 · 82111-0RG81 · 82111-0RG82 · 82111-0RG90 · 82111-0RG91 · 82111-0RG92 · 82111-0RJ00 · 82111-0RJ01 · 82111-0RJ02 · 82111-0RJ10 · 82111-0RJ11 · 82111-0RJ12 · 82111-0RJ20 · 82111-0RJ30 · 82111-0RJ90 · 82111-0RK00 · 82111-0RK10 · 82111-0RK20 · 82111-0RK30 · 82111-0RK31 · 82111-0RK40 · 82111-0RK41 · 82111-0RS80 · 82111-0RS90 |
| 82112 | Engine room wiring harness No. 2 | 82112-0R020 |
| 82114 | Engine room wiring harness No. 4 | 82114-0R030 · 82114-0R031 · 82114-0R032 · 82114-0R060 · 82114-0R061 · 82114-0R062 · 82114-0R090 · 82114-0R091 · 82114-0R092 · 82114-0R100 · 82114-0R101 · 82114-0R102 · 82114-0R110 · 82114-0R111 · 82114-0R112 · 82114-0R120 · 82114-0R121 · 82114-0R130 · 82114-0R131 · 82114-0R450 · 82114-0R451 · 82114-0R460 · 82114-0R470 · 82114-0R600 · 82114-0R610 · 82114-0R620 |
| 82121 | Engine wiring harness | 82121-0R170 · 82121-0R171 · 82121-0R200 · 82121-0R220 · 82121-0R221 · 82121-0R222 · 82121-0R240 · 82121-0R241 · 82121-0R270 · 82121-0R271 · 82121-0R280 · 82121-0R281 · 82121-0R282 · 82121-0R300 · 82121-0R390 · 82121-0R391 · 82121-0R392 · 82121-0R393 · 82121-0R440 · 82121-0R450 · 82121-0R460 · 82121-0R470 · 82121-0R480 · 82121-0R490 · 82121-0R500 · 82121-0R510 · 82121-0R520 · 82121-0R521 · 82121-0R522 · 82121-0R530 |
| 82122 | Engine No. 2 wiring harness | 82122-0R090 · 82122-0R110 · 82122-0R111 |
| 82123 | Engine No. 3 wiring harness | 82123-0R070 · 82123-0R080 |
| 82125 | Transmission wiring harness | 82125-33270 |
| 82125N | Engine No. 5 wiring harness | 82125-06060 · 82125-06080 · 82125-33180 · 82125-33220 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-06010 · 82126-33050 |

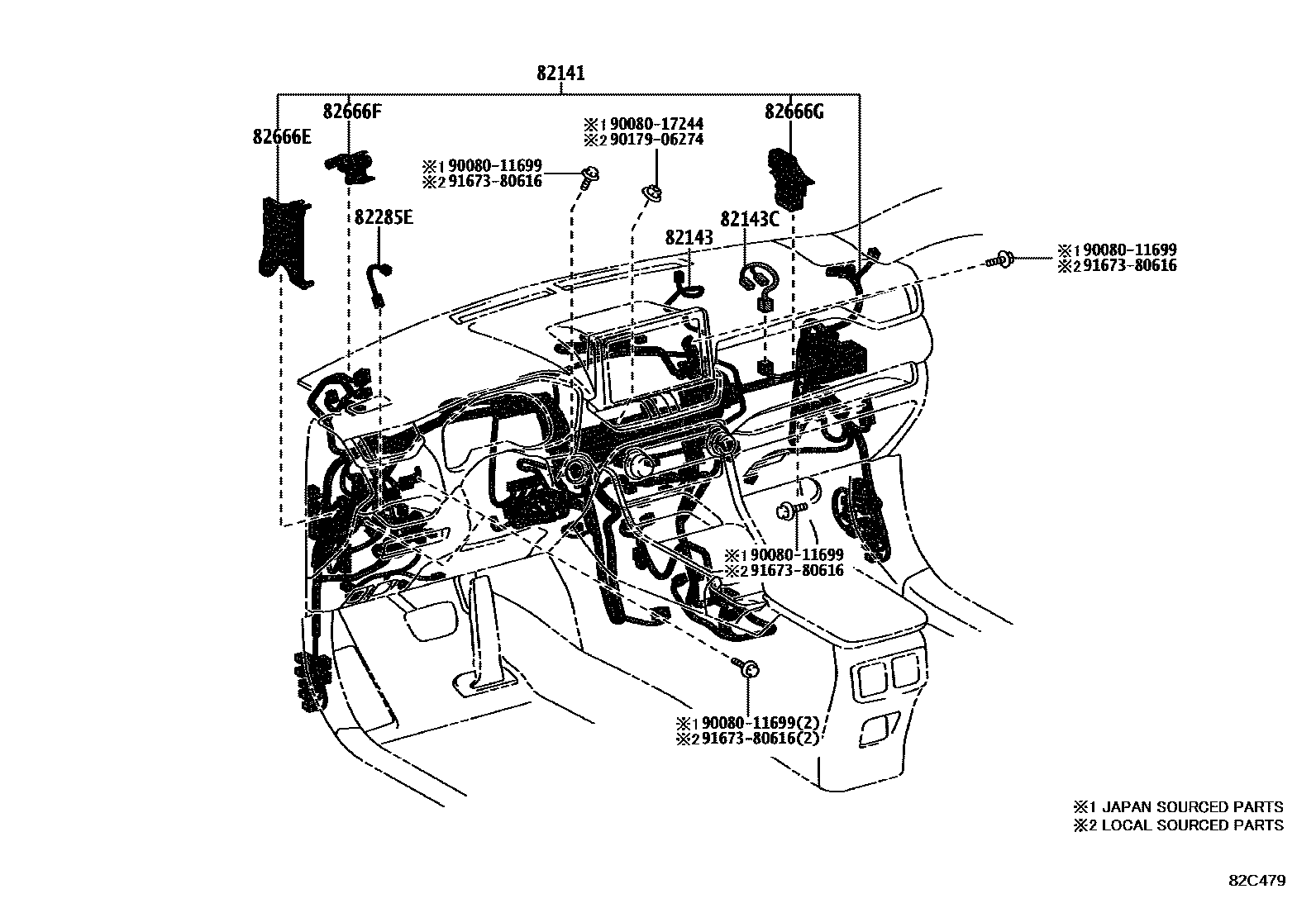

| 82141 | Dashboard wiring harness | 82141-0RB40 · 82141-0RB41 · 82141-0RB50 · 82141-0RB52 · 82141-0RB70 · 82141-0RB71 · 82141-0RB80 · 82141-0RB81 · 82141-0RD40 · 82141-0RD41 · 82141-0RD50 · 82141-0RD51 · 82141-0RD70 · 82141-0RD72 · 82141-0RD73 · 82141-0RD80 · 82141-0RD82 · 82141-0RD83 · 82141-0RE40 · 82141-0RE41 · 82141-0RE70 · 82141-0RE71 · 82141-0RE80 · 82141-0RE81 · 82141-0RE90 · 82141-0RE91 · 82141-0RF20 · 82141-0RF22 · 82141-0RF60 · 82141-0RF61 · 82141-0RF62 · 82141-0RF70 · 82141-0RF72 |
