Toyota RAV4 侧梁 — Figure 6151

Toyota RAV4 EPC diagram 6151, 侧梁, with 3 images and 60 PNC and OE references.

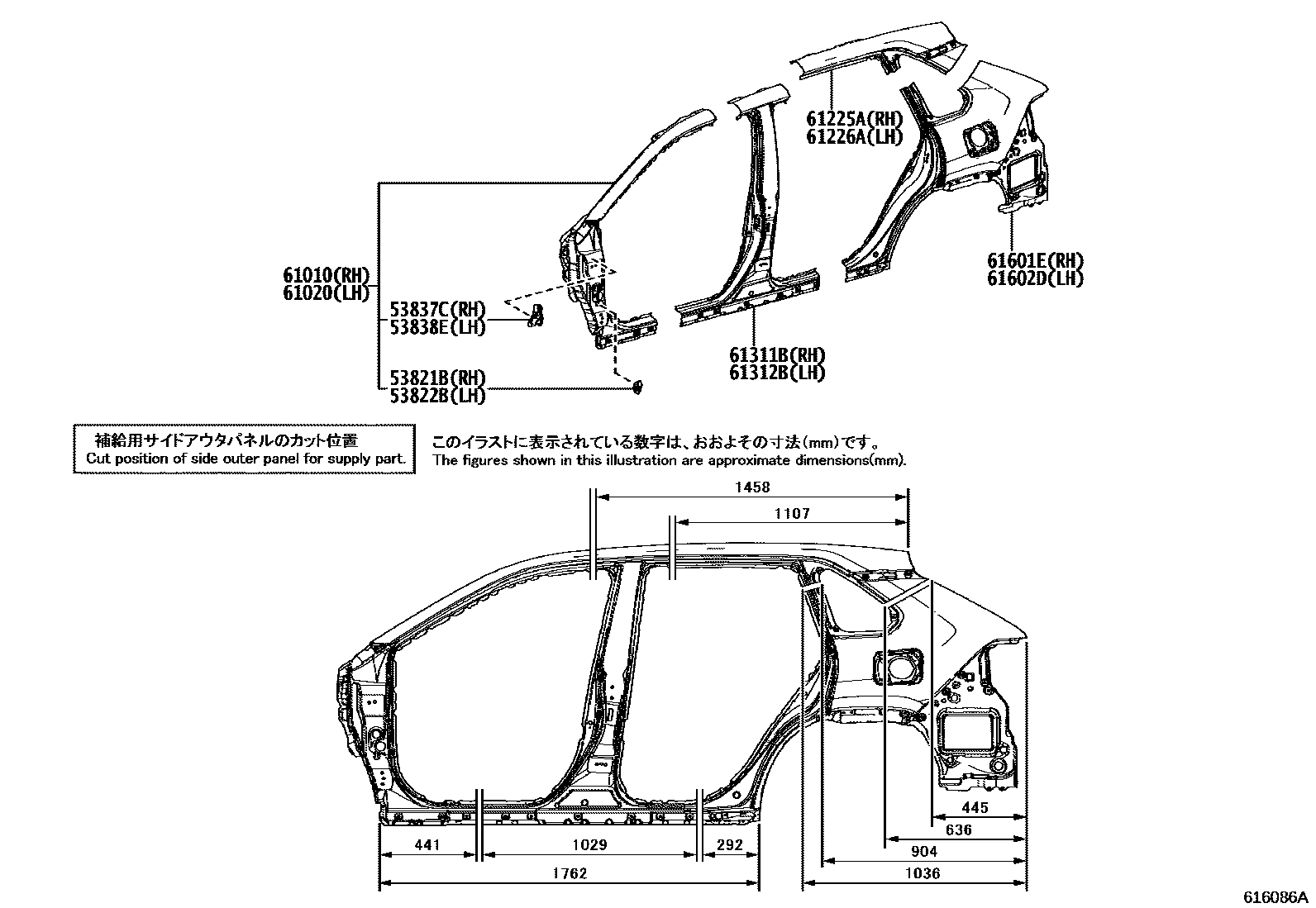

Toyota RAV4 侧梁 EPC diagram — 616086A
侧梁 — 616086A (201812 – 999999)

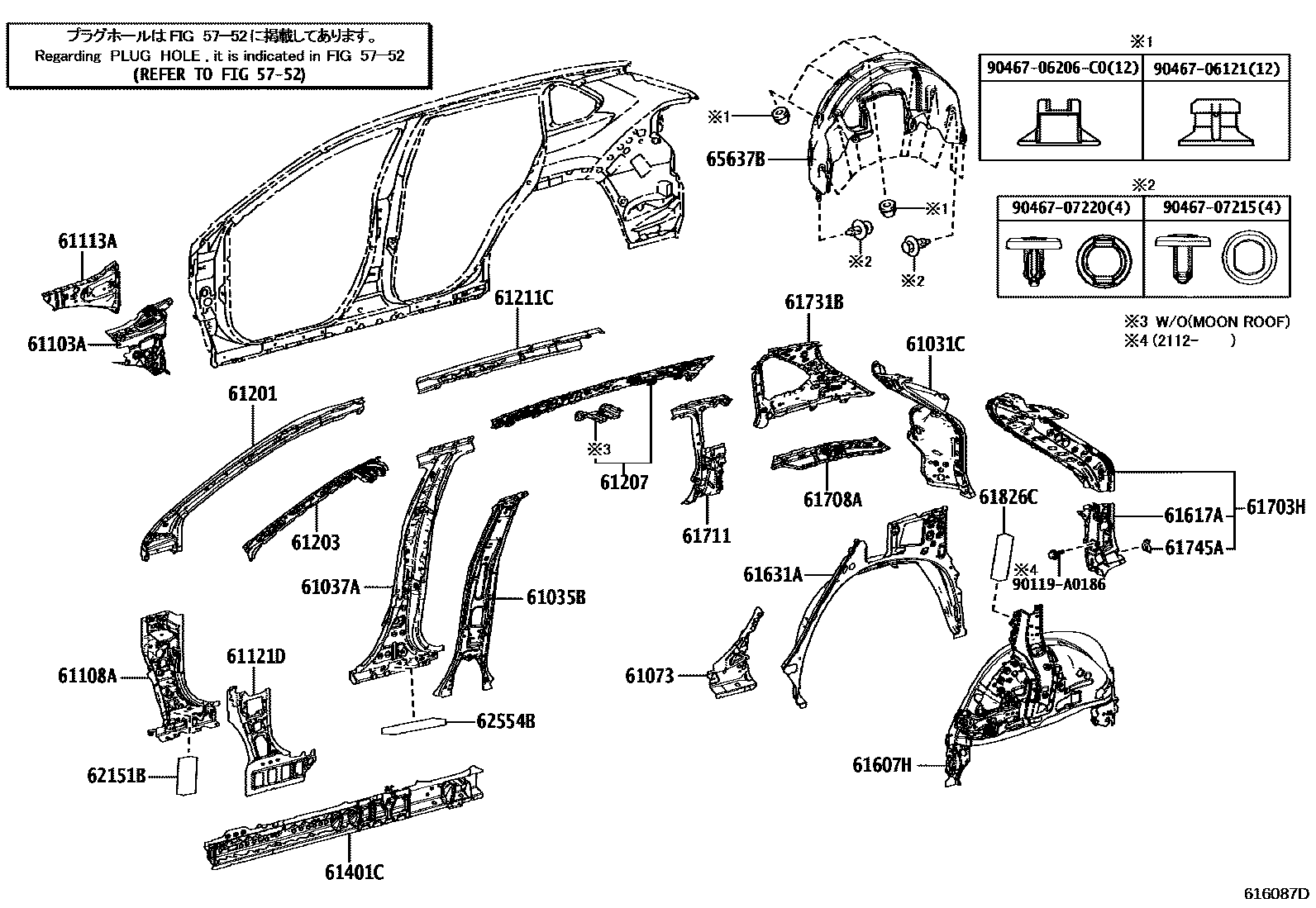

Toyota RAV4 侧梁 EPC diagram — 616087D
侧梁 — 616087D (201812 – 999999)

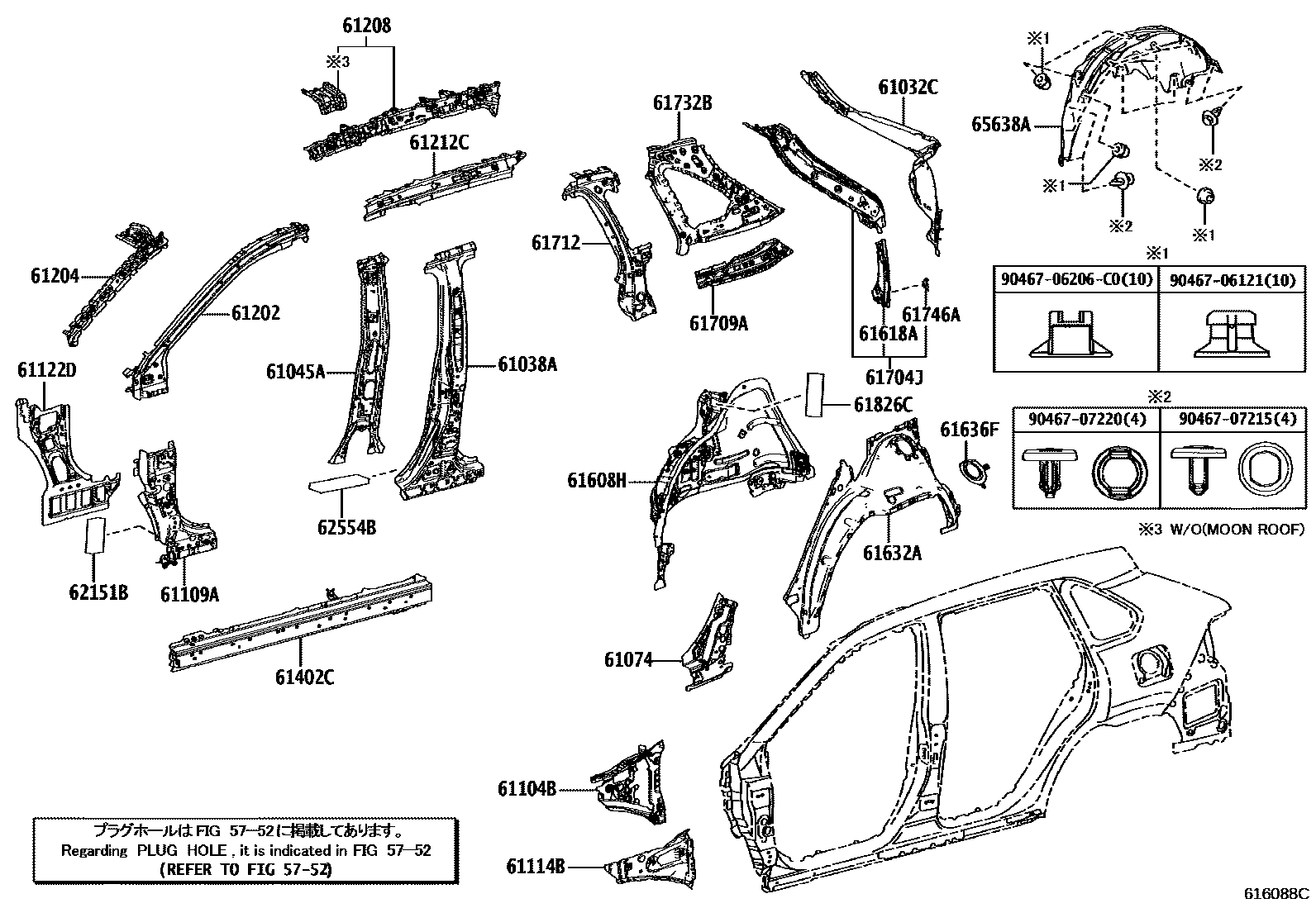

Toyota RAV4 侧梁 EPC diagram — 616088C
侧梁 — 616088C (201812 – 999999)

PNC and OE references

PNCPart nameOE numbers
53821BRight front fender rear support53821-0R040
53822BLeft front fender rear support53821-0R040
53837CNo. 2 right front side panel bracket53837-0R010
53838ENo. 2 left front side panel bracket53838-0R010
61010ENS. LONGERON, LAT, MD61010-0R020 · 61010-0R021
61020ENS. LONGERON, LAT, MG61020-0R020 · 61020-0R021
61031CRight rear side panel extension sub-assembly61031-0R050 · 61031-0R060
61032CLeft rear side panel extension sub-assembly61032-0R050 · 61032-0R060
61035BNo. 4 right inner column sub-assembly61035-0R030
61037ARight body center pillar reinforcement sub-assembly61037-0R903 · 61037-0R911
61038ALeft body center pillar reinforcement sub-assembly61038-0R903 · 61038-0R911
61045ANo. 4 left inner column sub-assembly61045-0R030
61073Right wheel cover bracket sub-assembly61073-0R010
61074Left side wheel cover bracket sub-assembly61074-0R010
61103ARight front wall side reinforcement sub-assembly61103-0R050
61104BLeft front wall side reinforcement sub-assembly61104-0R050
61108ARight body front pillar lower reinforcement sub-assembly61108-0R050
61109ALeft side body front pillar lower reinforcement sub-assembly61109-0R060
61113ANo. 2 right outer panel61113-0R020
61114BNo. 2 left outer panel61114-0R010
61121DRight front panel61121-0R050
61122DLeft front panel61122-0R060
61201Roof right side longitudinal beam sub-assembly61201-0R901 · 61201-0R904
61202Roof left side longitudinal beam sub-assembly61202-0R901 · 61202-0R904
61203Roof right inner longitudinal beam sub-assembly61203-0R010
61204Roof left inner longitudinal beam sub-assembly61204-0R010
61207Right center roof inner longitudinal beam sub-assembly61207-0R010 · 61207-0R060 · 61207-0R901
61208Left center roof inner longitudinal beam sub-assembly61208-0R010 · 61208-0R060 · 61208-0R901
61211CRoof right side rail61077-0R901
61212CRoof left side rail61087-0R901
61225ANo. 1 longitudinal beam on the outer right side of the roof61210-0R010 · 61210-0R011
61226ANo. 1 longitudinal beam on the outer left side of the roof61220-0R010 · 61220-0R011
61311BRight body outer center pillar61311-0R060 · 61311-0R061
61312BLeft body outer center pillar61312-0R070 · 61312-0R071
61401CRight door outer sill panel sub-assembly61401-0R060
61402CLeft door outer sill sub-assembly61402-0R060
61601ERight side enclosure outer panel sub-assembly61601-0R160 · 61601-0R220
61602DLeft side enclosure outer panel sub-assembly61602-0R160 · 61602-0R200
61607HRight side wheel cover lining plate sub-assembly61607-0R060
61608HLeft side wheel cover lining plate sub-assembly61608-0R060
61617ARight rear side panel inner panel61617-0R050 · 61617-0R051 · 61617-0R120
61618ALeft rear side panel inner panel61618-0R050
61631ARight wheel cover outer panel61631-0R060
61632ALeft side wheel cover outer panel61632-0R070
61636FReinforcement piece on left side panel61635-06020
61703HRoof inner right reinforcement sub-assembly61703-0R110 · 61703-0R901 · 61703-0R907
61704JRoof inner left reinforcement sub-assembly61704-0R901
61708ARight seat belt anchor reinforcement sub-assembly61708-0R030
61709ALeft seat belt anchor reinforcement sub-assembly61709-0R010
61711Roof right side outer panel61701-0R030 · 61711-0R050
61712Roof left outer panel61702-0R030 · 61712-0R050
61731BRoof right inner panel61731-0R050 · 61731-0R051
61732BRoof left inner panel61732-0R050 · 61732-0R051
61745ABack door opening lower right reinforcement61745-0R050
61746ARear door opening lower left reinforcement61745-0R050
61826CNo. 3 silencer panel gasket61826-0R020 · 61826-42020
62151BFront cowl side silencer pads62151-0R050 · 62151-42030
62554BNo. 4 column pad62554-0R210 · 62554-42100
65637BRight rear wheel house lining65637-0R020
65638ALeft rear wheel house lining65638-0R020
