Toyota RAV4 Manifold — Figure 1701

Toyota RAV4 EPC diagram 1701, Manifold, with 4 images and 9 PNC and OE references.

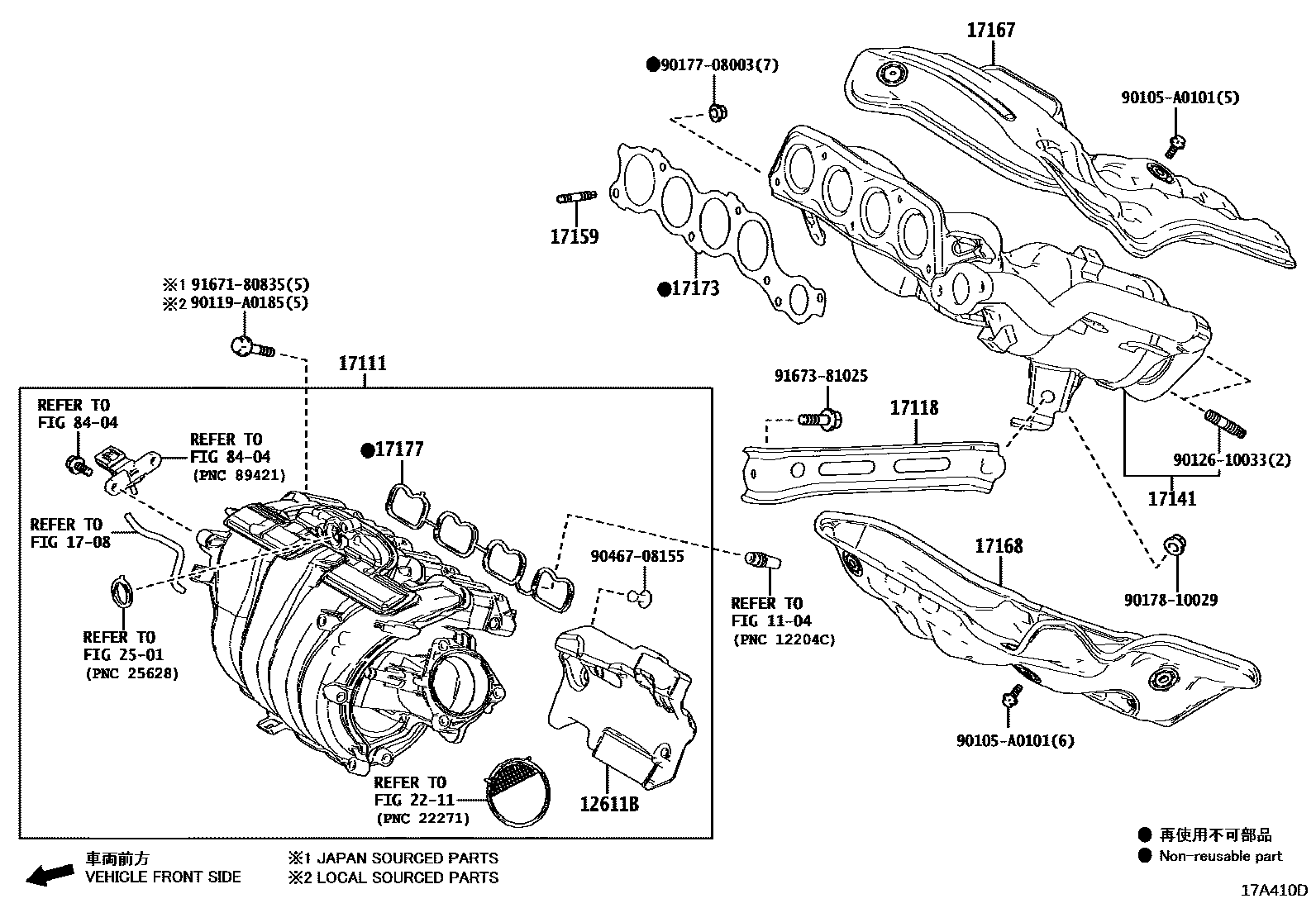

Toyota RAV4 Manifold EPC diagram — 17A410D
Manifold — 17A410D (201812 – 202110)

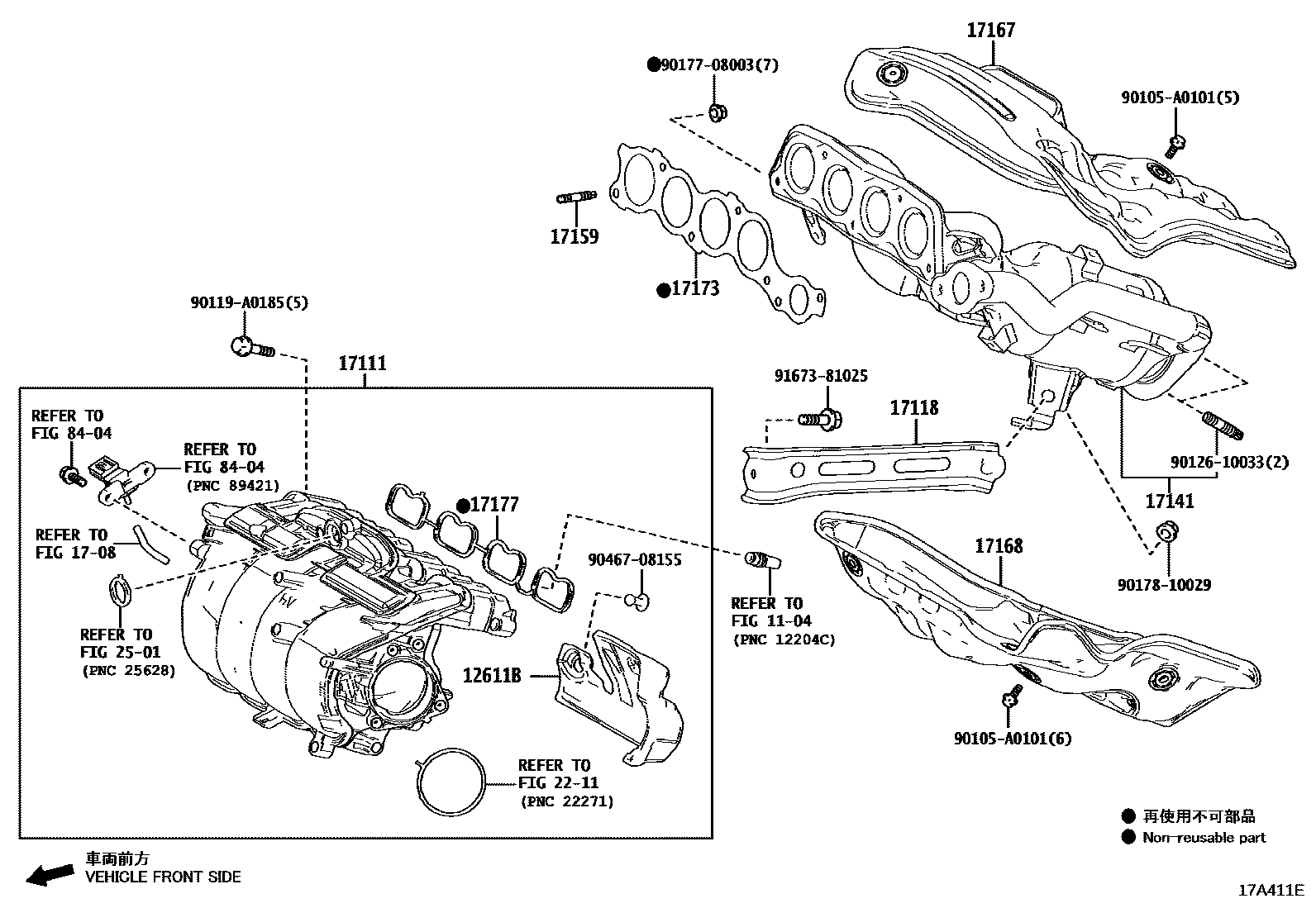

Toyota RAV4 Manifold EPC diagram — 17A411E
Manifold — 17A411E (201903 – 202110)

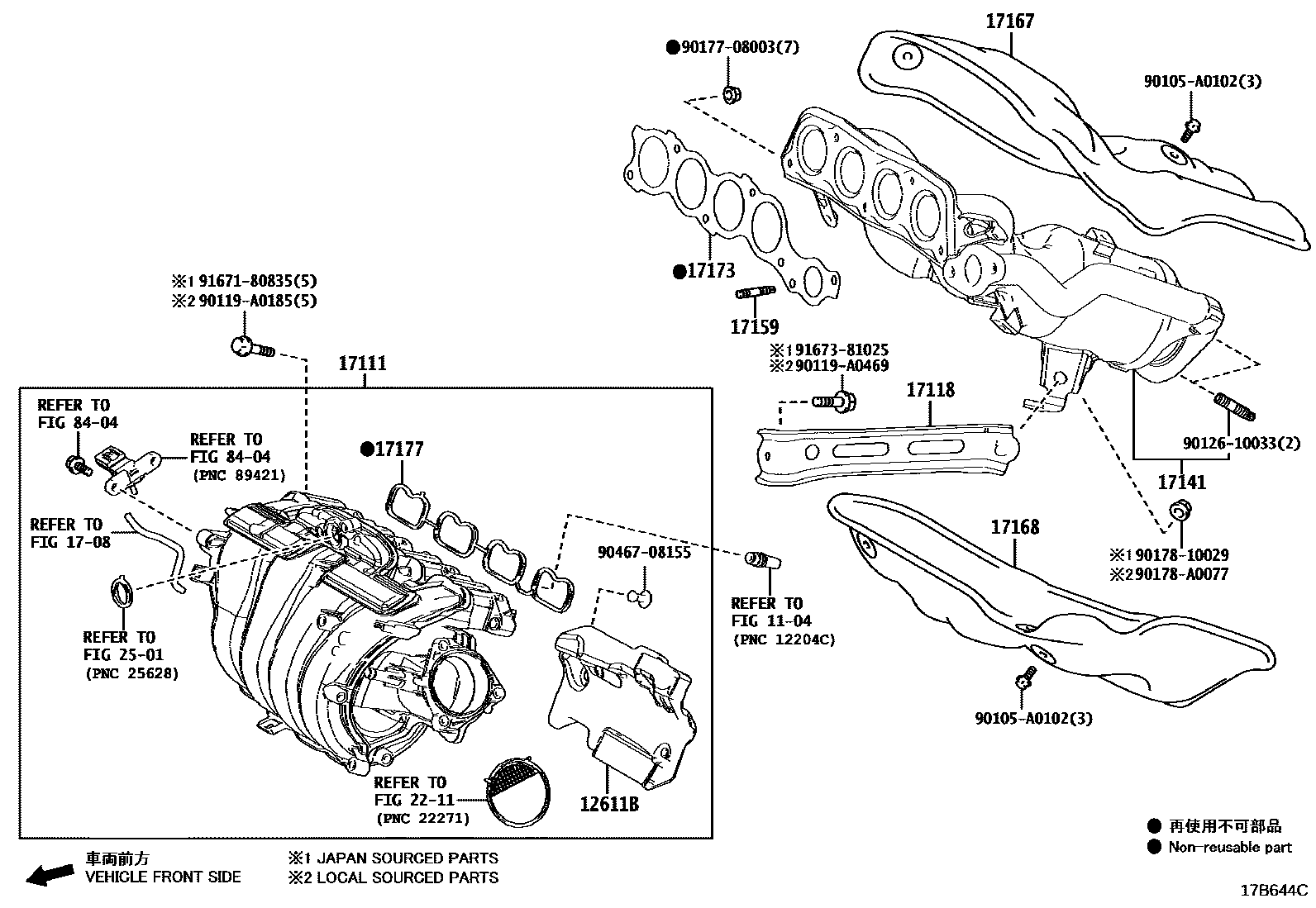

Toyota RAV4 Manifold EPC diagram — 17B644C
Manifold — 17B644C (202110 – 999999)

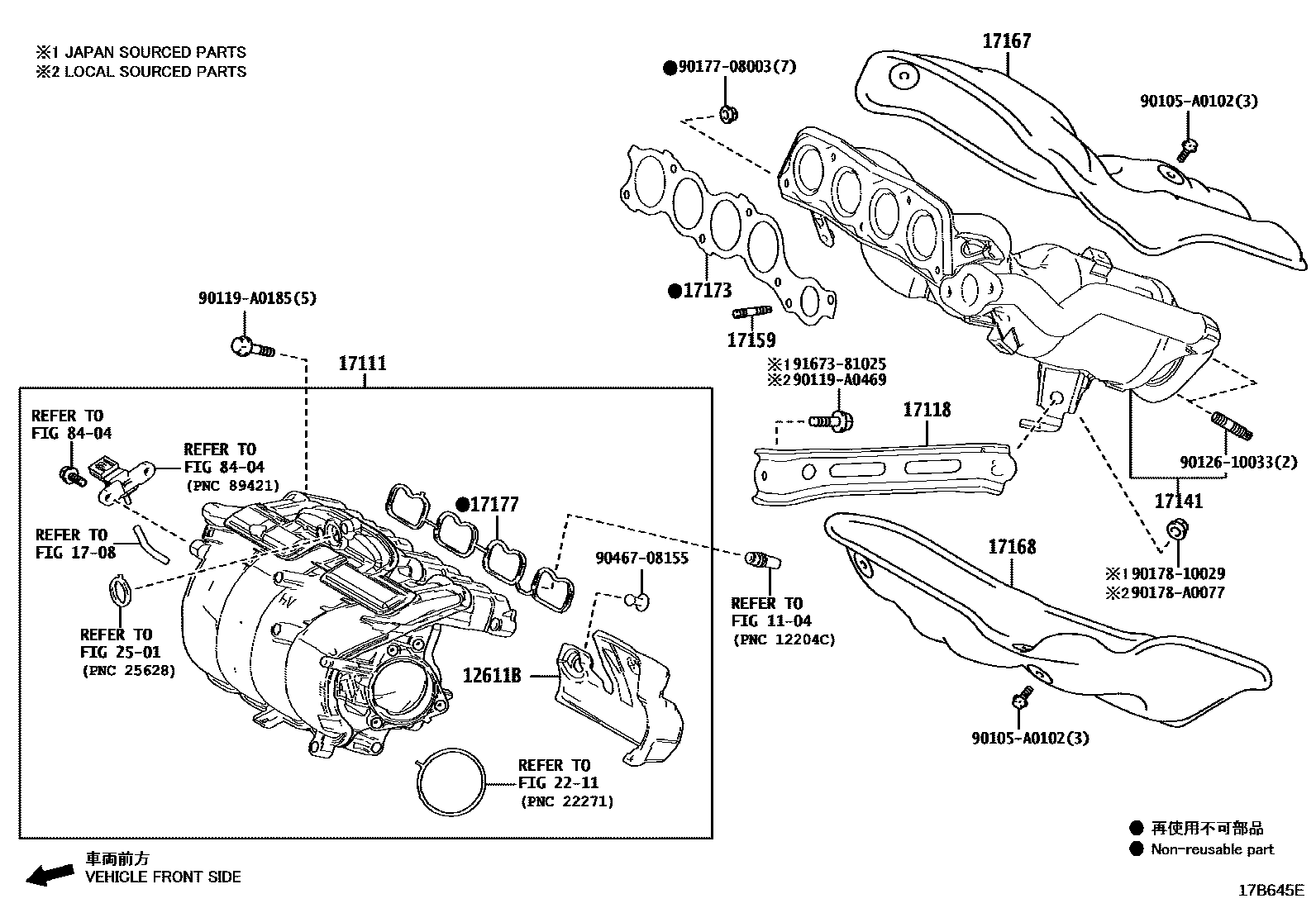

Toyota RAV4 Manifold EPC diagram — 17B645E
Manifold — 17B645E (202110 – 999999)

PNC and OE references

PNCPart nameOE numbers
12611BEngine hood No. 112613-25010 · 12613-25020 · 12613-F0010 · 12613-F0020
17111Intake Manifold17120-25010 · 17120-25020 · 17120-F0020 · 17120-F0060
17118Manifold stays17118-25030
17141exhaust manifold17141-F0010 · 17141-F0011 · 17141-F0110 · 17141-F0130 · 17141-F0180
17159Studs (for manifold to cylinder head)90126-08052 · 90126-A0019
17167Exhaust manifold No. 1 heat shield17167-25040 · 17167-F0010 · 17167-F0040
17168Exhaust manifold No.2 insulation pad17168-25040 · 17168-F0010 · 17168-F0040
17173Gasket (exhaust manifold to cylinder head)17173-25020 · 17173-F0010
17177No. 1 gasket (intake manifold to cylinder head)17171-25010
