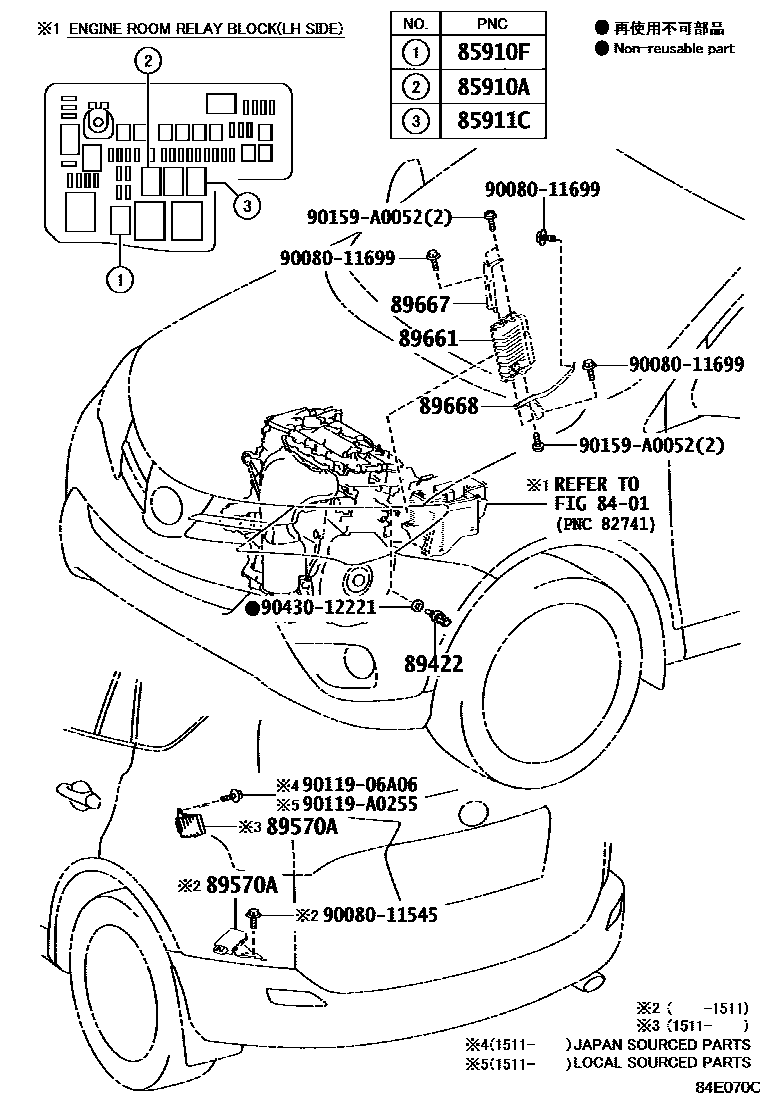

Toyota RAV4 电子燃油喷射系统 — Figure 8404
Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 1 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87026 · 90987-02027 |
| 85910F | ECU relay (for EFI) | 90080-87026 · 90987-02027 |
| 85911C | EFI2 relay | 90080-87026 · 90987-02027 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89570A | Fuel pump control ECU assembly | 89570-42010 · 89570-42030 |
| 89661 | Engine control ECU | 89661-0R070 · 89661-0R080 · 89661-0R250 · 89661-0R380 · 89661-0R381 · 89661-0R390 · 89661-0R391 · 89661-0R400 · 89661-0R460 · 89661-0R461 · 89661-0R470 · 89661-0R471 · 89661-0R480 · 89661-0R490 · 89661-0R510 · 89661-0R511 · 89661-0R512 · 89661-0R513 · 89661-0R520 · 89661-0R521 · 89661-0R522 · 89661-0R530 · 89661-0R540 |
| 89667 | Engine control ECU bracket | 89667-0R010 |
| 89668 | No. 2 engine control ECU bracket | 89668-0R010 |
