Toyota RAV4 线束和卡夹 — Figure 8202

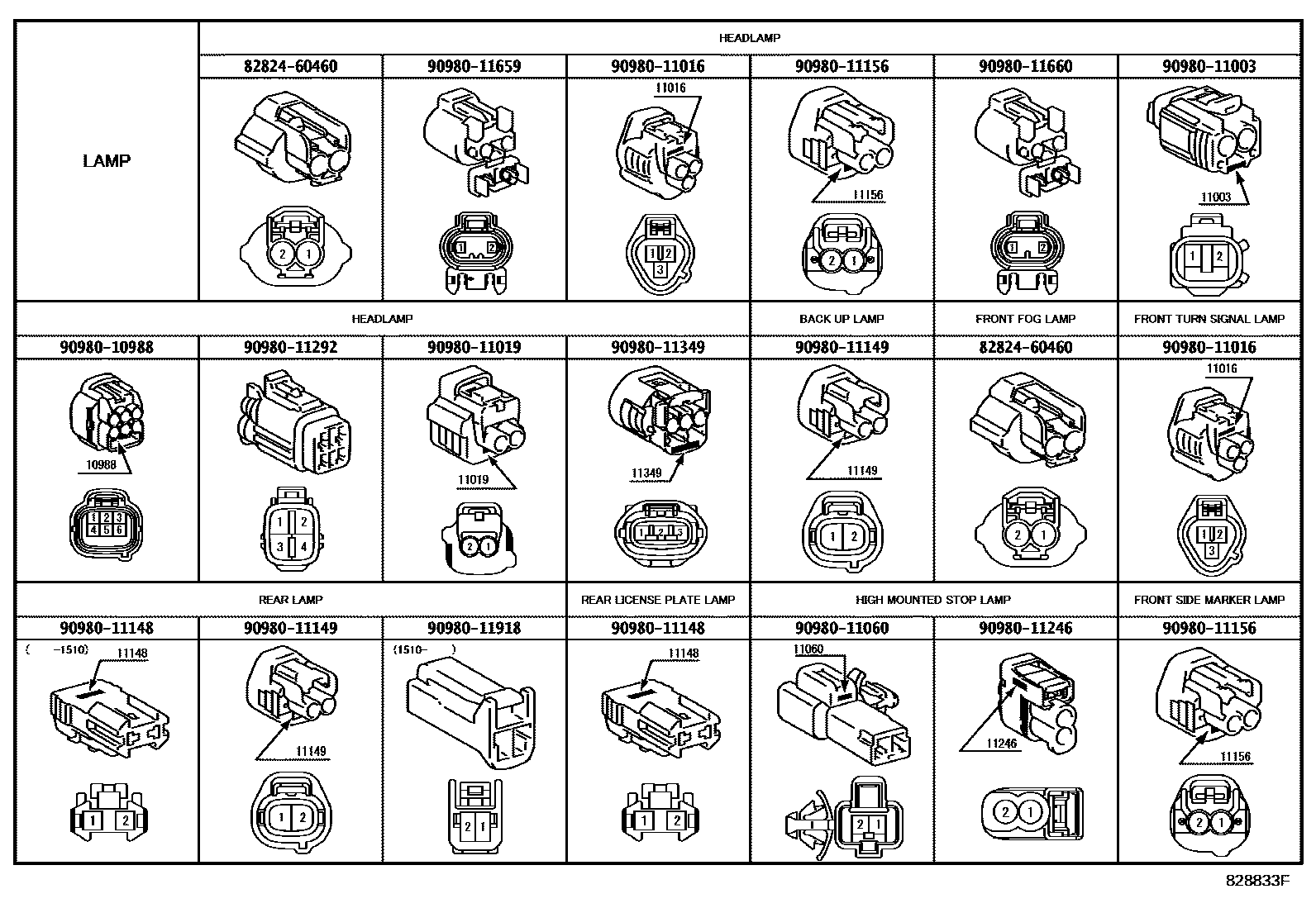

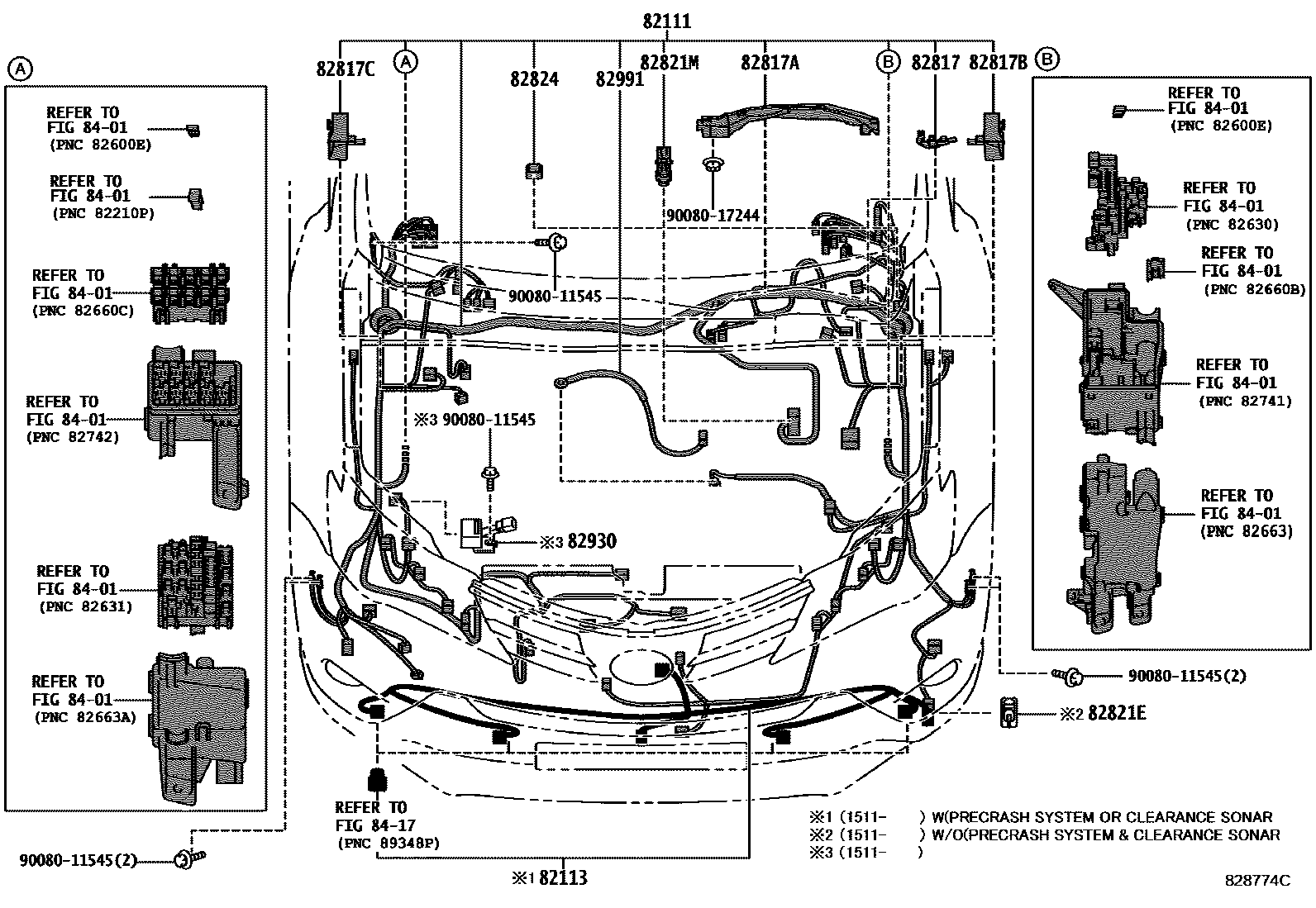

Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 10 images and 56 PNC and OE references.
PNC and OE references

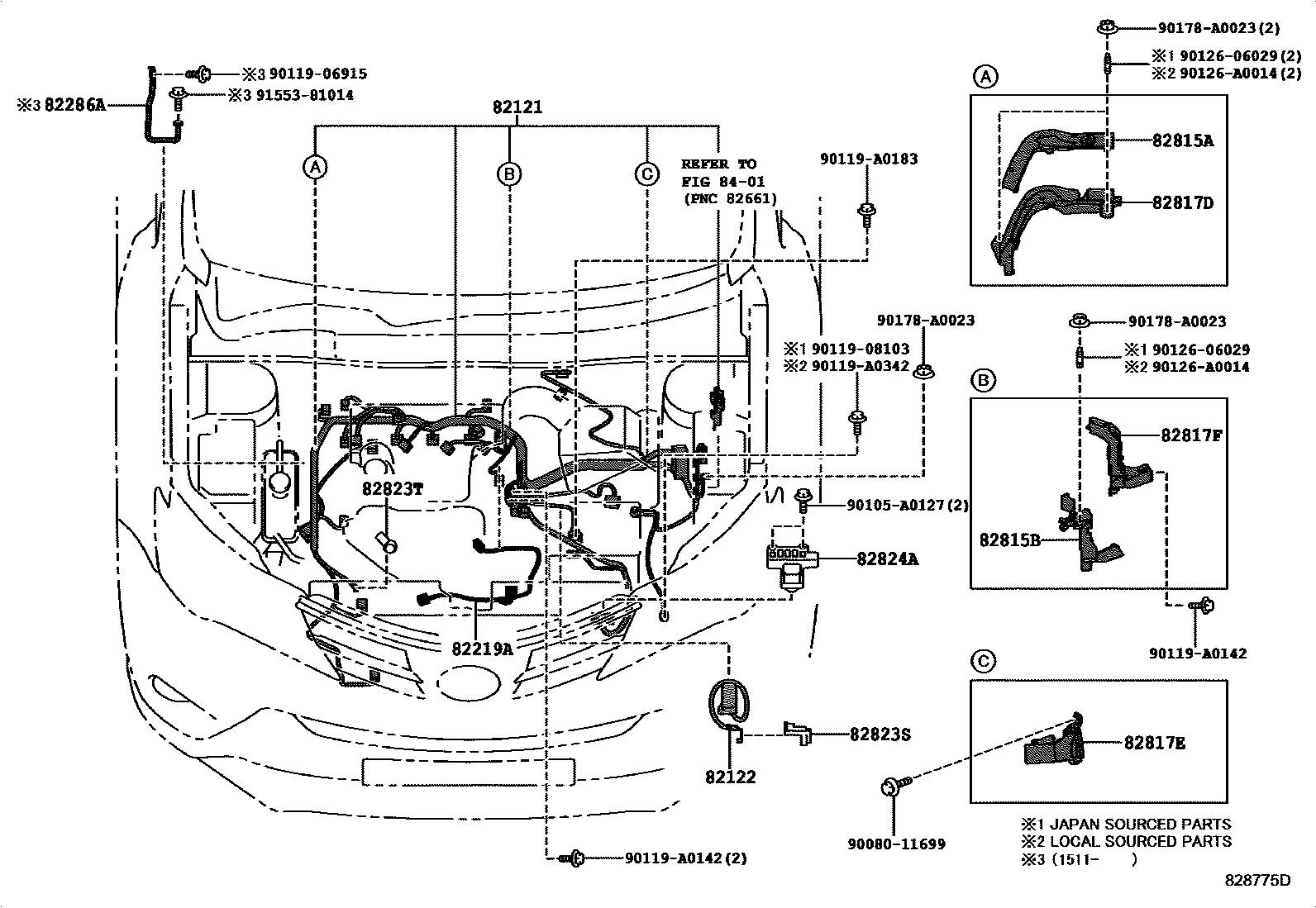

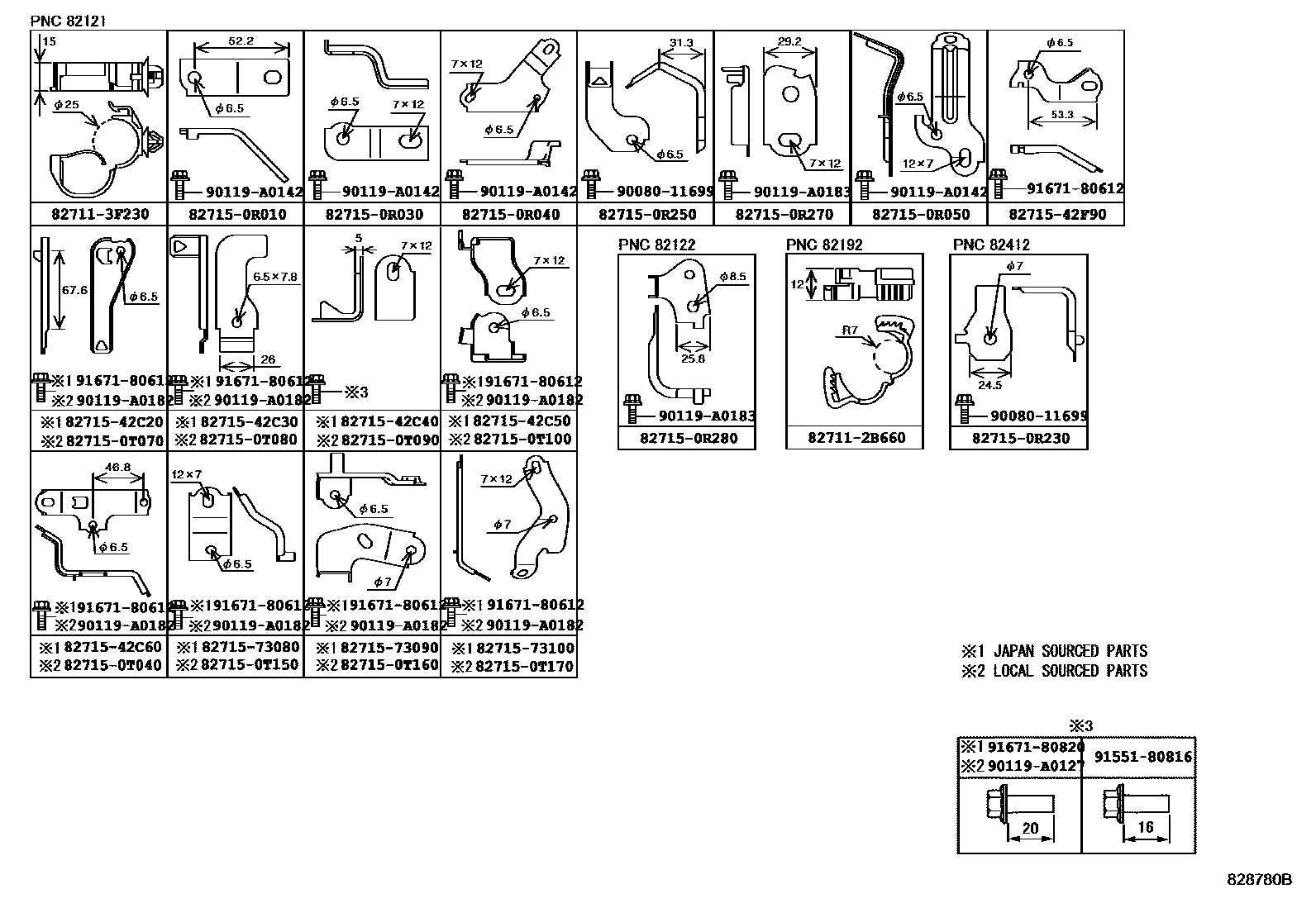

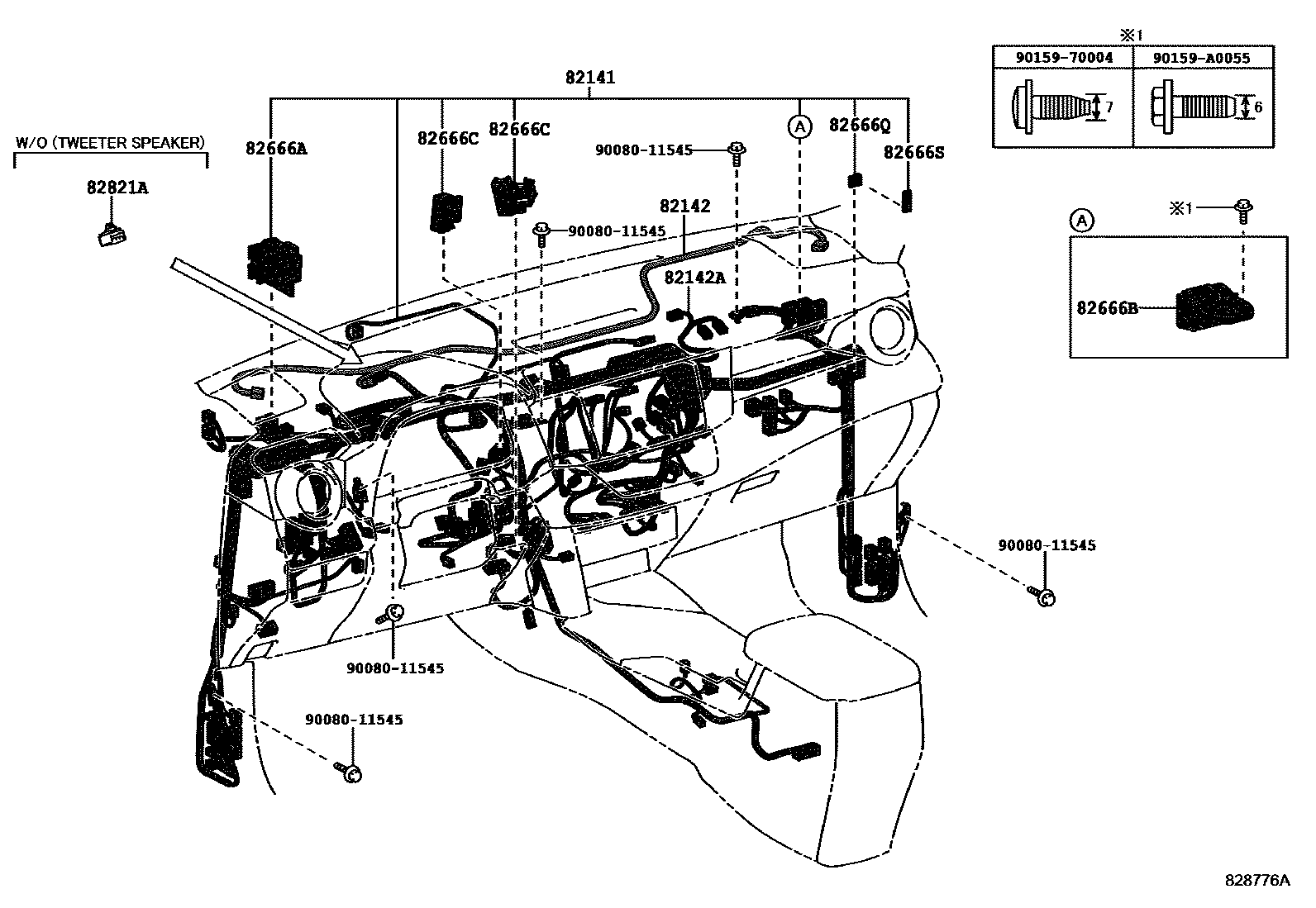

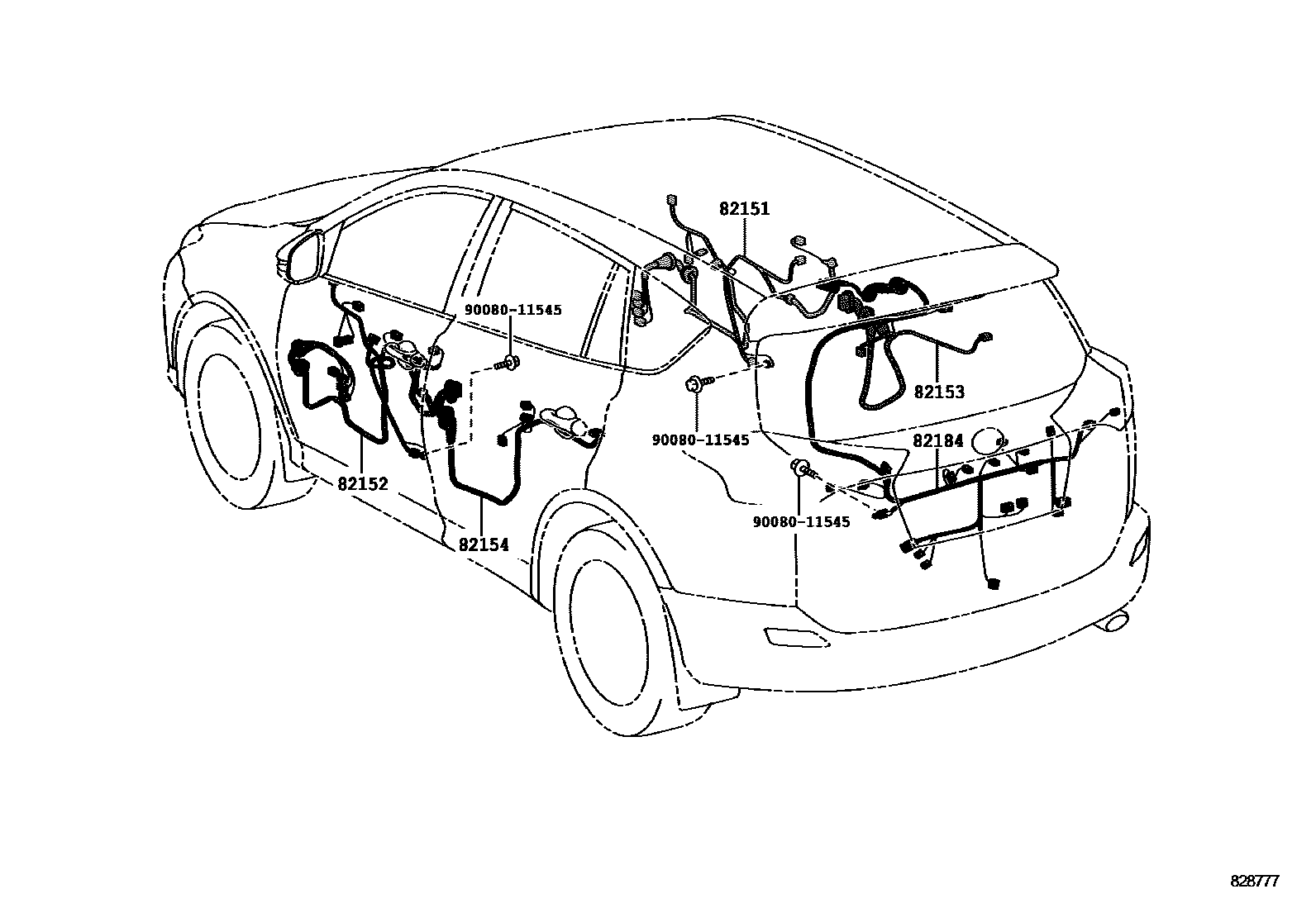

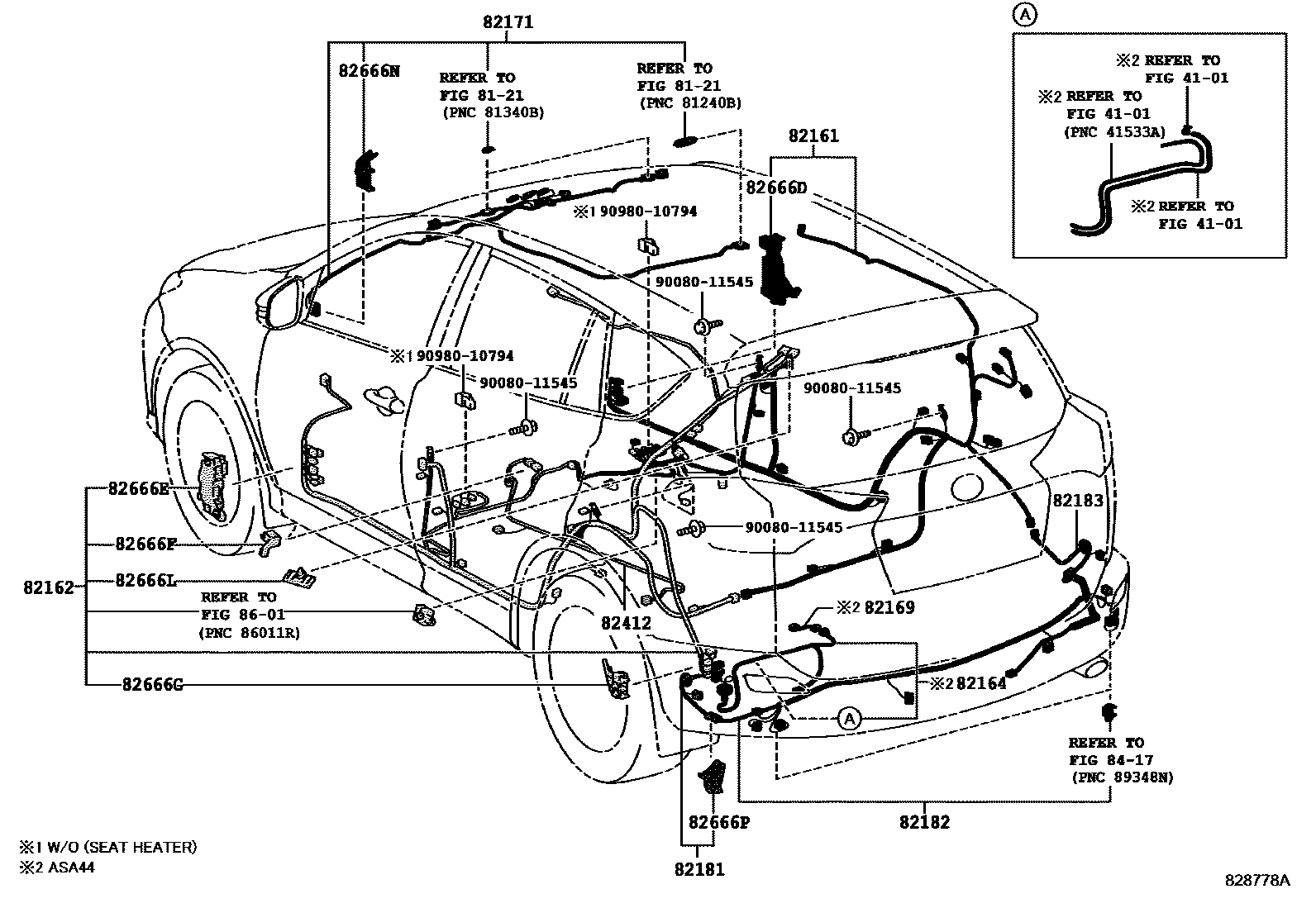

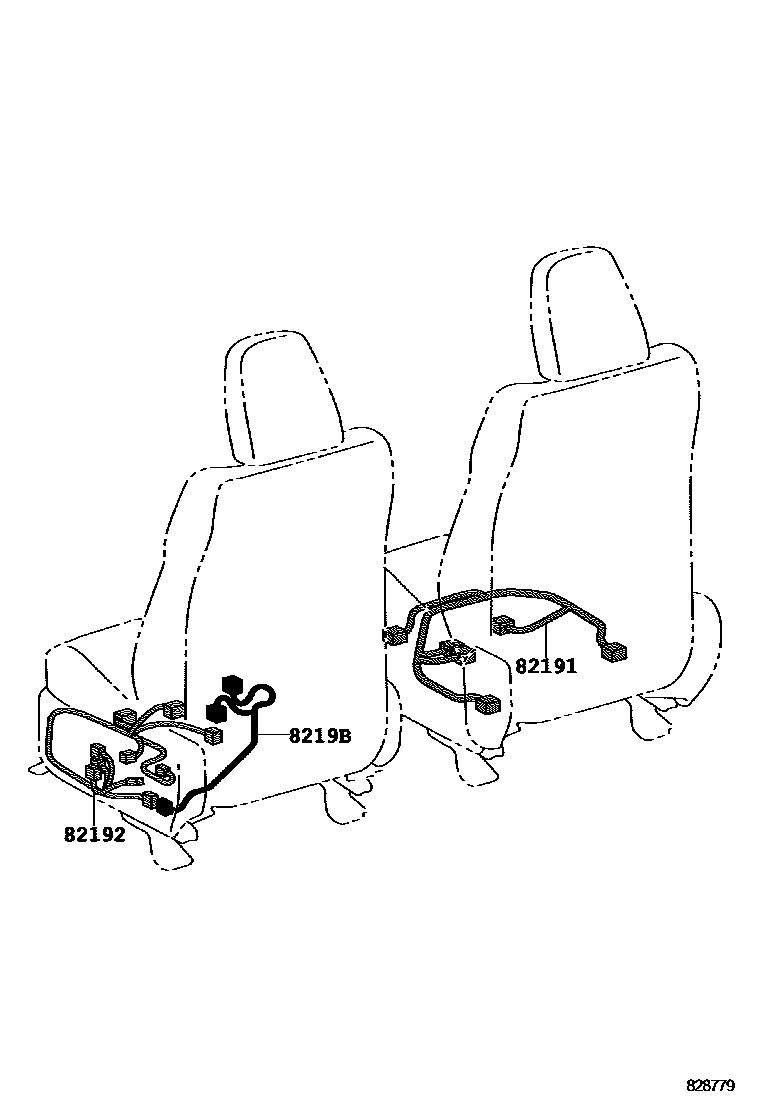

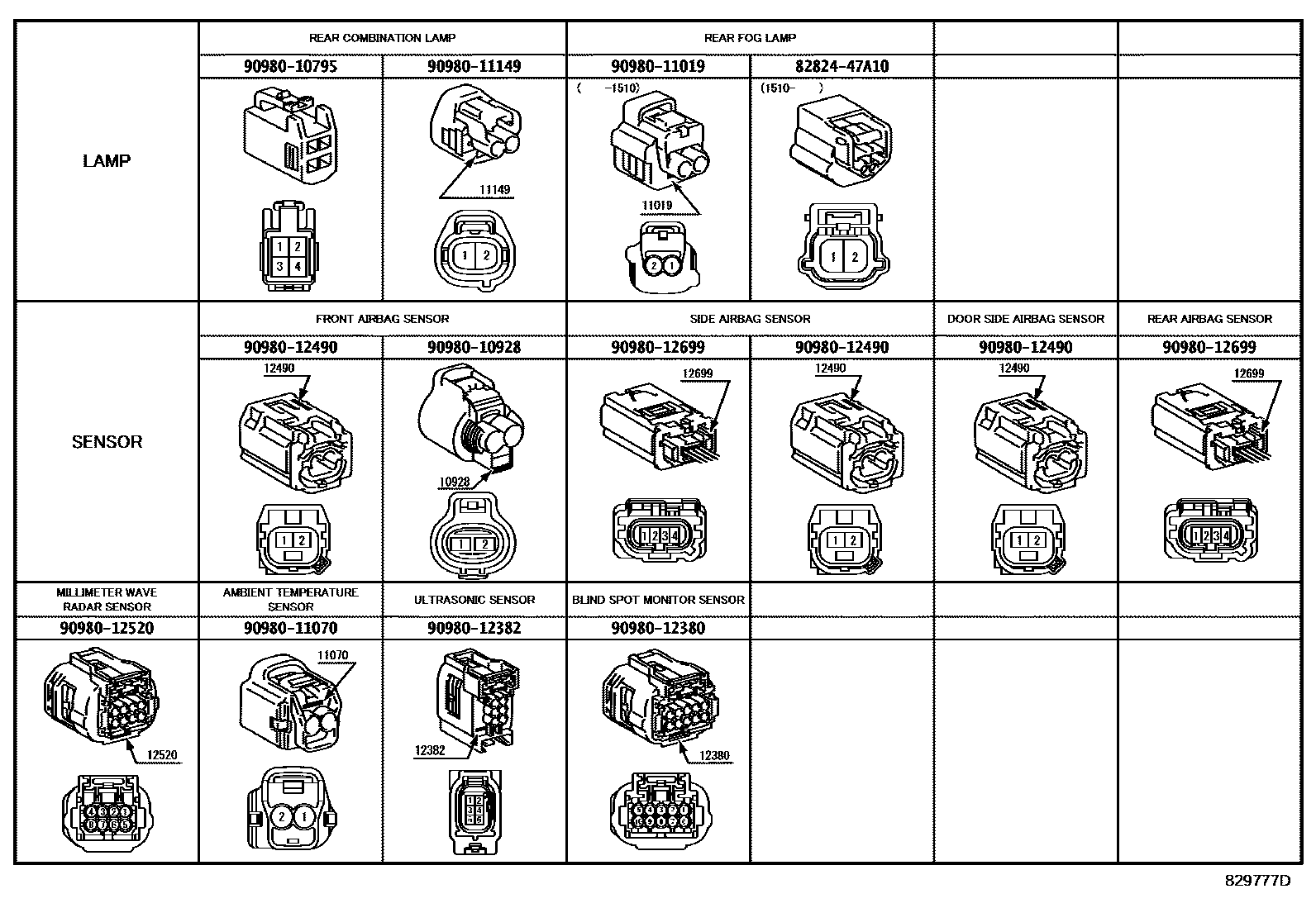

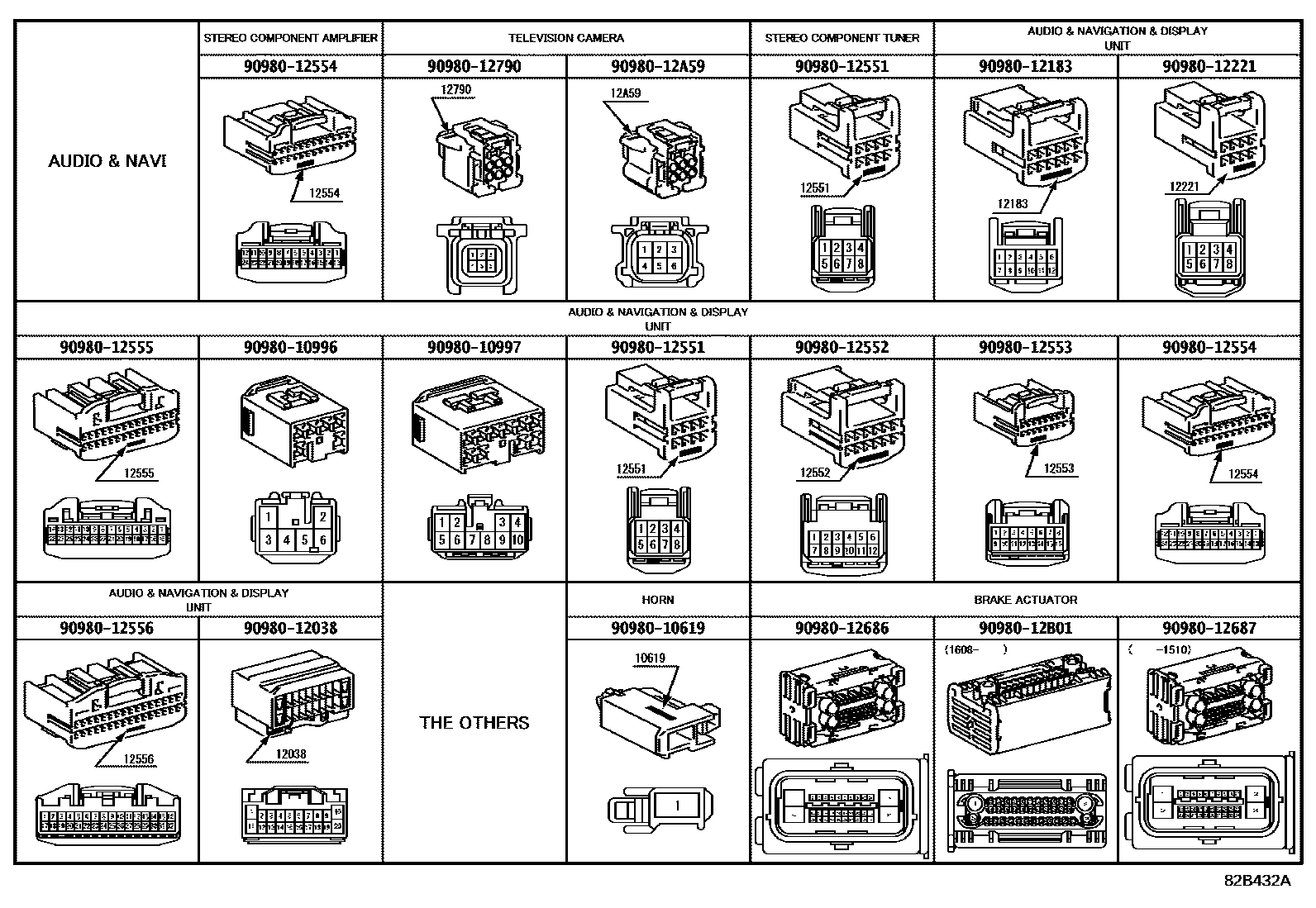

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-0R160 · 82111-0R170 · 82111-0R260 · 82111-0R261 · 82111-0R270 · 82111-0R271 · 82111-0R272 · 82111-0R300 · 82111-0R301 · 82111-0R302 · 82111-0R600 · 82111-0R610 |
| 82113 | Engine room wiring harness No. 3 | 82113-0R020 · 82113-0R050 · 82113-0R060 · 82113-0R070 |
| 82121 | Engine wiring harness | 82121-0R080 · 82121-0R081 · 82121-0R082 · 82121-0R100 · 82121-0R101 · 82121-0R102 |
| 82122 | Engine No. 2 wiring harness | 82122-0R040 |
| 82141 | Dashboard wiring harness | 82141-0R570 · 82141-0R571 · 82141-0R572 · 82141-0R590 · 82141-0R591 · 82141-0R592 · 82141-0R600 · 82141-0R601 · 82141-0R602 · 82141-0R610 · 82141-0R611 · 82141-0R612 · 82141-0R620 · 82141-0R621 · 82141-0R622 · 82141-0R690 · 82141-0R691 · 82141-0R692 · 82141-0R700 · 82141-0R701 · 82141-0R702 · 82141-0R710 · 82141-0R711 · 82141-0R712 · 82141-0R720 · 82141-0R721 · 82141-0R722 · 82141-0R730 · 82141-0R731 · 82141-0R732 · 82141-0R740 · 82141-0R741 · 82141-0R742 · 82141-0R760 · 82141-0R761 · 82141-0R762 · 82141-0R770 · 82141-0R771 · 82141-0R772 · 82141-0R890 · 82141-0R891 · 82141-0RA00 · 82141-0RA10 · 82141-0RA20 · 82141-0RA30 · 82141-0RA40 · 82141-0RA50 · 82141-0RA60 · 82141-0RA70 · 82141-0RJ90 · 82141-0RK00 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-0R060 · 82142-0R070 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-0R030 · 82140-0R040 |
| 82151 | Right front door wiring harness | 82151-0R110 · 82151-0R120 · 82151-0R130 · 82151-0R170 · 82151-0R210 · 82151-0R220 · 82151-0R230 |
| 82152 | Left front door wiring harness | 82152-0R110 · 82152-0R120 · 82152-0R130 · 82152-0R140 · 82152-0R150 · 82152-0R190 · 82152-0R230 · 82152-0R240 · 82152-0R250 · 82152-0R260 · 82152-0R270 · 82152-0R290 |
| 82153 | Rear door wiring harness No. 1 | 82153-0R030 · 82153-0R040 · 82153-0R100 |
| 82154 | Rear door wiring harness No. 2 | 82154-0R010 · 82154-0R020 · 82154-0R080 |
| 82161 | floor wiring harness | 82161-0R190 · 82161-0R191 · 82161-0R192 · 82161-0R230 · 82161-0R231 · 82161-0R240 · 82161-0R241 · 82161-0R250 · 82161-0R251 · 82161-0R270 · 82161-0R271 · 82161-0R272 · 82161-0R330 · 82161-0R331 · 82161-0R360 · 82161-0R361 · 82161-0R362 · 82161-0R380 · 82161-0R381 · 82161-0R382 · 82161-0R390 · 82161-0R391 · 82161-0R392 · 82161-0R440 · 82161-0R441 · 82161-0R600 |
| 82162 | Floor wiring harness No. 2 | 82162-0R270 · 82162-0R290 · 82162-0R291 · 82162-0R300 · 82162-0R301 · 82162-0R302 · 82162-0R310 · 82162-0R311 · 82162-0R320 · 82162-0R321 · 82162-0R322 · 82162-0R360 · 82162-0R361 · 82162-0R362 · 82162-0R380 · 82162-0R381 · 82162-0R382 · 82162-0R390 · 82162-0R391 · 82162-0R392 · 82162-0R400 · 82162-0R401 · 82162-0R402 · 82162-0R410 · 82162-0R411 · 82162-0R412 · 82162-0R420 · 82162-0R421 · 82162-0R422 |
| 82164 | Frame wiring harness set | 82164-0R030 · 82164-0R060 · 82164-0R070 |
| 82169 | No. 3 frame wiring harness | 82169-0R030 |
| 82171 | Roof No. 1 wiring harness | 82171-0R130 · 82171-0R140 · 82171-0R150 · 82171-0R160 · 82171-0R161 · 82171-0R270 · 82171-0R280 · 82171-0R281 · 82171-0R290 · 82171-0R291 · 82171-0R300 · 82171-0R310 · 82171-0R311 · 82171-0R320 |
| 82181 | Luggage No. 1 wiring harness | 82181-0R010 · 82181-0R020 · 82181-0R021 · 82181-0R030 · 82181-0R031 · 82181-0R080 · 82181-0R081 · 82181-0R100 · 82181-0R101 · 82181-0R110 · 82181-0R111 · 82181-0R120 · 82181-0R121 |
| 82182 | Luggage No. 2 wiring harness | 82182-0R010 · 82182-0R040 · 82182-0R041 · 82182-0R050 · 82182-0R051 · 82182-0R100 · 82182-0R110 |
| 82183 | Luggage No. 3 wiring harness | 82183-0R010 · 82183-0R020 · 82183-0R021 · 82183-0R030 · 82183-0R031 · 82183-0R060 · 82183-0R110 · 82183-0R120 |
| 82184 | Rear door No. 1 wiring harness | 82184-0R120 · 82184-0R121 · 82184-0R130 · 82184-0R131 · 82184-0R140 · 82184-0R141 · 82184-0R150 · 82184-0R151 · 82184-0R240 · 82184-0R260 · 82184-0R261 · 82184-0R370 · 82184-0R371 · 82184-0R420 · 82184-0R430 · 82184-0R440 · 82184-0R441 · 82184-0R450 · 82184-0R451 |
| 82191 | Front right seat wiring harness | 82191-0R040 · 82191-0R041 |
| 82192 | Front left seat wiring harness | 82192-0R040 · 82192-0R080 · 82192-0R110 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-0R020 · 8219B-0R040 · 8219B-0R050 |
| 82219A | sensor harness | 82219-0T020 · 82219-73010 |
| 82286A | Line 2 | 82286-0R020 |
| 82412 | Fuel gauge wiring harness | 82412-0R030 · 82412-0R060 |
| 82666A | Connector holder No. 2 | 82666-42320 |
| 82666B | No. 3 connector holder | 82666-42330 |
| 82666C | No. 4 connector holder | 82666-42340 |
| 82666D | No. 5 connector holder | 82666-42380 |
| 82666E | No. 6 connector holder | 82666-42390 |
| 82666F | No. 7 connector holder | 82666-42400 |
| 82666G | No. 8 connector holder | 82666-42420 · 82666-42440 |
| 82666L | No. 9 connector holder | 82666-60220 |
| 82666N | No. 10 connector holder | 82666-42410 |
| 82666P | No. 11 Connector Block | 82666-42290 · 82666-42430 |
| 82666Q | No. 12 connector holder | 82666-20160 |
| 82666S | No. 13 connector holder | 82666-58050 |
| 82815A | Wiring harness protector cover | 82815-42040 |
| 82815B | Wiring harness protector cover | 82815-42050 |
| 82817 | No. 1 wire harness protection device | 82817-0R320 |
| 82817A | No. 2 wire harness protection device | 82817-42460 |
| 82817B | No. 3 wire harness protection device | 82817-42750 |
| 82817C | No. 4 wire harness protection device | 82817-42760 |
| 82817D | No. 5 wire harness protection device | 82817-42580 |
| 82817E | No. 6 wire harness protection device | 82817-42520 |
| 82817F | No. 7 wire harness protection device | 82817-42590 |
| 82821A | Connector cover | 82821-42020 |
| 82821E | Connector cover | 82821-42090 |
| 82821M | Connector cover | 82821-42100 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-0R010 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-08010 |
| 82824 | Harness connector | 82824-50360 |
| 82824A | Harness connector | 82824-33360 |
| 82930 | No. 1 condenser wire harness assembly | 82930-42010 |
| 82991 | Fuse repair line | 82991-0R030 |
