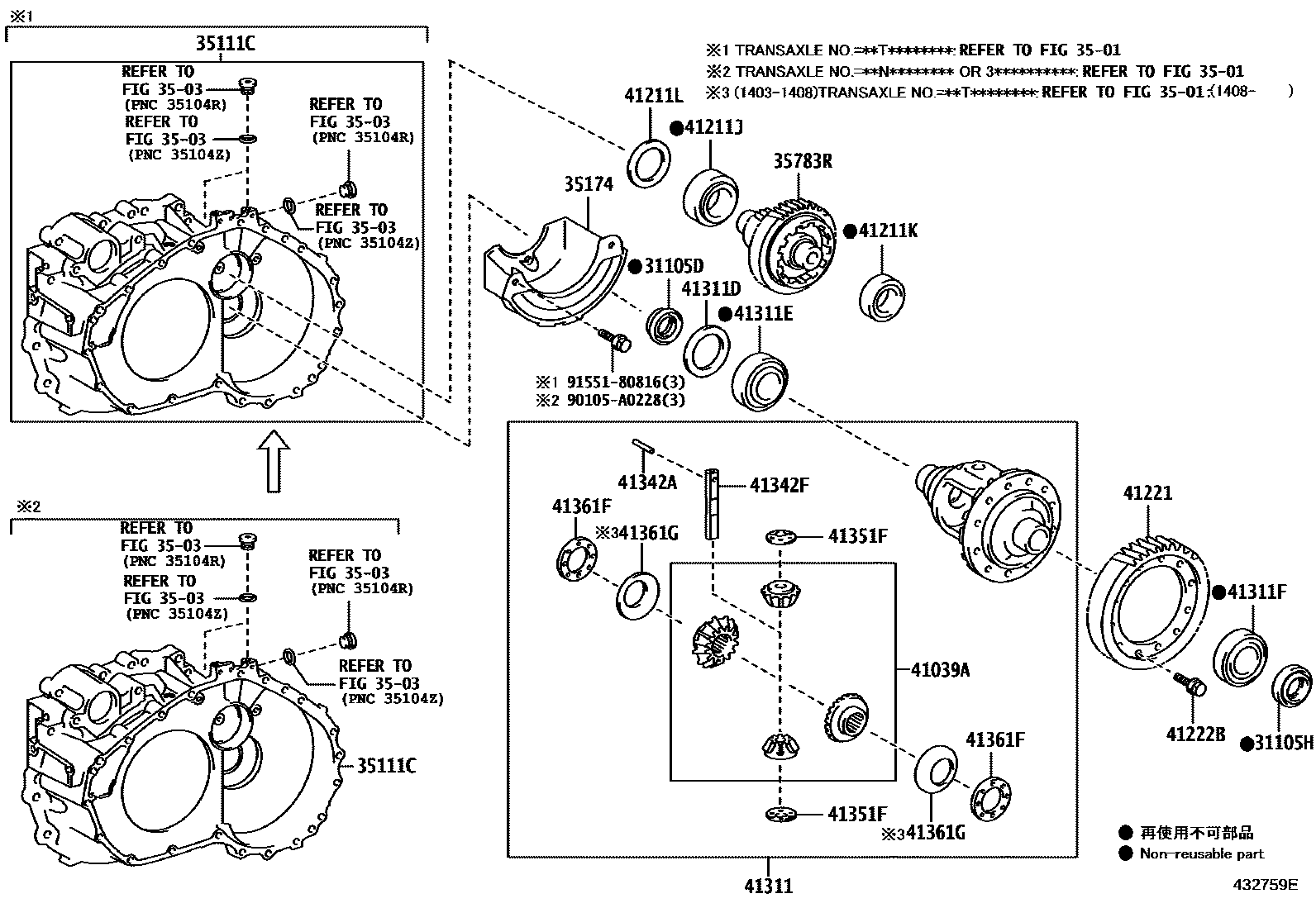

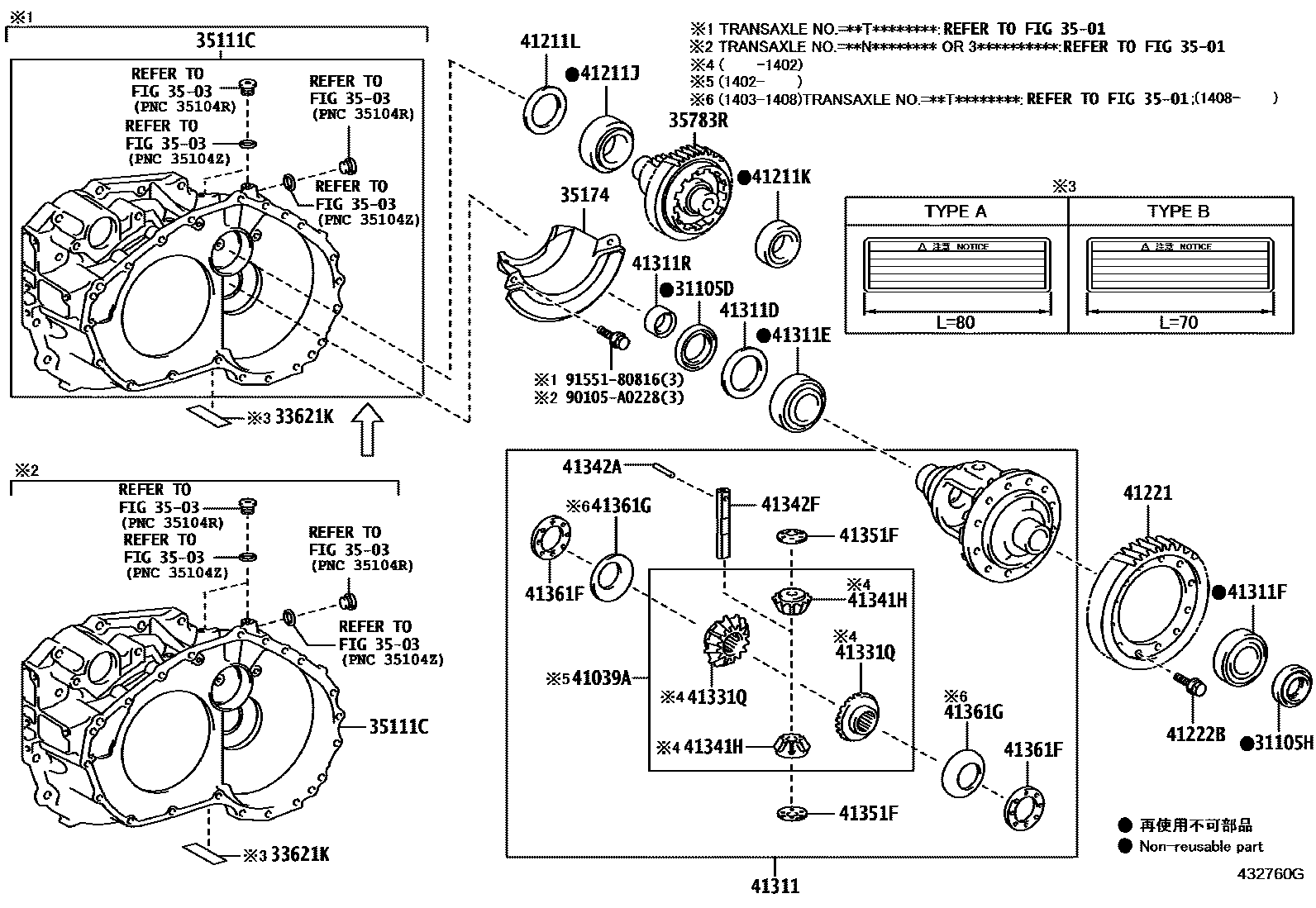

Toyota RAV4 前桥壳和差速器 — Figure 4301
Toyota RAV4 EPC diagram 4301, 前桥壳和差速器, with 2 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31105D | No. 1 oil seal (for front transmission axle housing) | 90311-40038 · 90311-55005 · 90311-A0012 · 90311-A0029 |
| 31105H | No. 2 oil seal (for transmission axle housing) | 90311-50045 · 90311-A0021 |
| 33621K | ETIQUETTE, AVIS D'HUILE DE BOITE-PONT | 33621-12150 · 33621-28021 |
| 35111C | Transmission axle housing | 35105-06060 · 35105-0R010 · 35105-0R011 · 35105-0R020 · 35105-0R030 · 35105-73030 · 35105-73031 · 35105-73040 |
| 35174 | Transmission axle housing oil separator | 35174-73010 · 35174-73020 |
| 35783R | countershaft driven gear | 35705-0R010 · 35705-0R020 · 35705-0R030 · 35705-0R040 · 35705-33030 · 35705-33090 · 35705-42010 · 35705-42020 |
| 41039A | Differential gear assembly | 41039-28020 · 41039-28030 · 41039-33080 · 41039-48040 |
| 41211J | Right-hand tapered bearing (for differential drive pinion) | 90366-35167 · 90366-A0050 |
| 41211K | Left side roller bearing (for differential drive pinion) | 90366-32034 · 90366-A0047 |
| 41211L | Spacer (for differential drive pinion) | 90564-61022 · 90564-61023 · 90564-61024 · 90564-61025 · 90564-61026 · 90564-61027 · 90564-61028 · 90564-61029 · 90564-61030 · 90564-61031 · 90564-61032 · 90564-61033 · 90564-61034 · 90564-61035 · 90564-61036 · 90564-61037 · 90564-61038 · 90564-61039 · 90564-61040 · 90564-61041 · 90564-61042 · 90564-61043 · 90564-61044 · 90564-61045 · 90564-61046 · 90564-61047 · 90564-61048 · 90564-61049 · 90564-61050 · 90564-61051 · 90564-61052 · 90564-61053 · 90564-61054 · 90564-61055 · 90564-61056 · 90564-61057 · 90564-61058 · 90564-61059 · 90564-61060 · 90564-61061 · 90564-61062 · 90564-A0219 · 90564-A0220 · 90564-A0221 · 90564-A0222 · 90564-A0223 · 90564-A0224 · 90564-A0225 · 90564-A0226 · 90564-A0227 · 90564-A0228 · 90564-A0229 · 90564-A0230 · 90564-A0231 · 90564-A0232 · 90564-A0233 · 90564-A0234 · 90564-A0235 · 90564-A0236 · 90564-A0237 · 90564-A0238 · 90564-A0239 · 90564-A0240 · 90564-A0241 · 90564-A0242 · 90564-A0243 · 90564-A0244 · 90564-A0245 · 90564-A0246 · 90564-A0247 · 90564-A0248 · 90564-A0249 · 90564-A0250 · 90564-A0251 · 90564-A0252 · 90564-A0253 · 90564-A0254 · 90564-A0255 · 90564-A0256 · 90564-A0257 · 90564-A0258 · 90564-A0259 |
| 41221 | Front differential ring gear | 41221-0R010 · 41221-0R020 · 41221-33180 · 41221-33190 · 41221-33260 · 41221-42140 · 41221-42180 · 41221-42210 |
| 41222B | Bolt (for front differential ring gear assembly) | 90080-10239 · 90105-12303 |
| 41311 | front differential case | 41301-06011 · 41301-0R010 · 41301-0R011 · 41301-0R020 · 41301-0R021 · 41301-0T012 · 41301-48090 · 41301-48130 · 41301-73010 · 41301-73011 |
| 41311D | Front gasket (for front differential case) | 90564-69001 · 90564-69002 · 90564-69003 · 90564-69004 · 90564-69005 · 90564-69006 · 90564-69007 · 90564-69008 · 90564-69009 · 90564-69010 · 90564-69011 · 90564-69012 · 90564-69013 · 90564-69014 · 90564-69015 · 90564-69016 · 90564-69017 · 90564-69020 · 90564-69021 · 90564-69022 · 90564-69023 · 90564-69024 · 90564-69025 · 90564-69026 · 90564-69027 · 90564-69028 · 90564-69029 · 90564-69030 · 90564-69031 · 90564-69032 · 90564-69033 · 90564-69034 · 90564-69035 · 90564-69036 · 90564-69037 · 90564-69038 · 90564-82009 · 90564-82010 · 90564-82011 · 90564-82012 · 90564-82013 · 90564-82014 · 90564-82015 · 90564-82016 · 90564-82017 · 90564-82018 · 90564-82019 · 90564-82020 · 90564-82021 · 90564-82022 · 90564-82023 · 90564-82024 · 90564-82025 · 90564-82026 · 90564-82027 · 90564-82028 · 90564-82029 · 90564-82030 · 90564-82031 · 90564-82032 · 90564-82033 · 90564-82034 · 90564-82035 · 90564-82036 · 90564-82037 · 90564-82038 · 90564-82039 · 90564-82040 · 90564-82041 · 90564-82042 · 90564-82043 · 90564-82044 · 90564-A0183 · 90564-A0184 · 90564-A0185 · 90564-A0186 · 90564-A0187 · 90564-A0188 · 90564-A0189 · 90564-A0190 · 90564-A0191 · 90564-A0192 · 90564-A0193 · 90564-A0194 · 90564-A0195 · 90564-A0196 · 90564-A0197 · 90564-A0198 · 90564-A0199 · 90564-A0200 · 90564-A0201 · 90564-A0202 · 90564-A0203 · 90564-A0204 · 90564-A0205 · 90564-A0206 · 90564-A0207 · 90564-A0208 · 90564-A0209 · 90564-A0210 · 90564-A0211 · 90564-A0212 · 90564-A0213 · 90564-A0214 · 90564-A0215 · 90564-A0216 · 90564-A0217 · 90564-A0218 · 90564-A0260 · 90564-A0261 · 90564-A0262 · 90564-A0263 · 90564-A0264 · 90564-A0265 · 90564-A0266 · 90564-A0267 · 90564-A0268 · 90564-A0269 · 90564-A0270 · 90564-A0271 · 90564-A0272 · 90564-A0273 · 90564-A0274 · 90564-A0275 · 90564-A0276 · 90564-A0277 · 90564-A0278 · 90564-A0279 · 90564-A0280 · 90564-A0281 · 90564-A0282 · 90564-A0283 · 90564-A0284 · 90564-A0285 · 90564-A0286 · 90564-A0287 · 90564-A0288 · 90564-A0289 · 90564-A0290 · 90564-A0291 · 90564-A0292 · 90564-A0293 · 90564-A0294 · 90564-A0295 |
| 41311E | Front roller tapered bearing (for front differential housing) | 90080-36188 · 90366-50118 · 90366-62004 · 90366-A0056 |
| 41311F | Rear tapered bearing (for front differential housing) | 90366-55071 |
| 41311R | Oil seal (for front differential case) | 90316-34001 |
| 41331Q | Differential side gear | 41331-33040 |
| 41341H | differential planetary gear | 41341-35050 |
| 41342A | Direct sales (for front differential planetary gear shaft) | 90250-06058 |
| 41342F | No. 1 front differential planetary gear shaft | 41342-33050 · 41342-33051 · 41342-33061 · 41342-73010 · 41342-73011 |
| 41351F | Front differential planetary gear thrust washer | 41351-33030 · 41351-73010 |
| 41361F | No. 1 front differential side gear thrust washer | 41361-06010 · 41361-06020 · 41361-06030 · 41361-06040 · 41361-06050 · 41361-06060 · 41361-06070 · 41361-06080 · 41361-06090 · 41361-0R010 · 41361-0R020 · 41361-0R030 · 41361-0R040 · 41361-33020 · 41361-33030 · 41361-33040 · 41361-33050 · 41361-33060 · 41361-33070 · 41361-33080 · 41361-33090 · 41361-33100 · 41361-33110 · 41361-33120 · 41361-33130 · 41361-33140 · 41361-33150 · 41361-33160 · 41361-33170 · 41361-33180 · 41361-33190 · 41361-33300 · 41361-33310 · 41361-33320 · 41361-33330 · 41361-33340 · 41361-33350 · 41361-33360 · 41361-33370 · 41361-33380 · 41361-33390 · 41361-33400 · 41361-33410 · 41361-73010 · 41361-73020 · 41361-73030 · 41361-73050 · 41361-73070 · 41361-73080 · 41361-73090 · 41361-73100 |
| 41361G | Conical spring washer (for center differential side gears) | 90208-40003 · 90208-45001 |
