Toyota RAV4 变速器油冷却器和配管(ATM) — Figure 3514

Toyota RAV4 EPC diagram 3514, 变速器油冷却器和配管(ATM), with 2 images and 17 PNC and OE references.

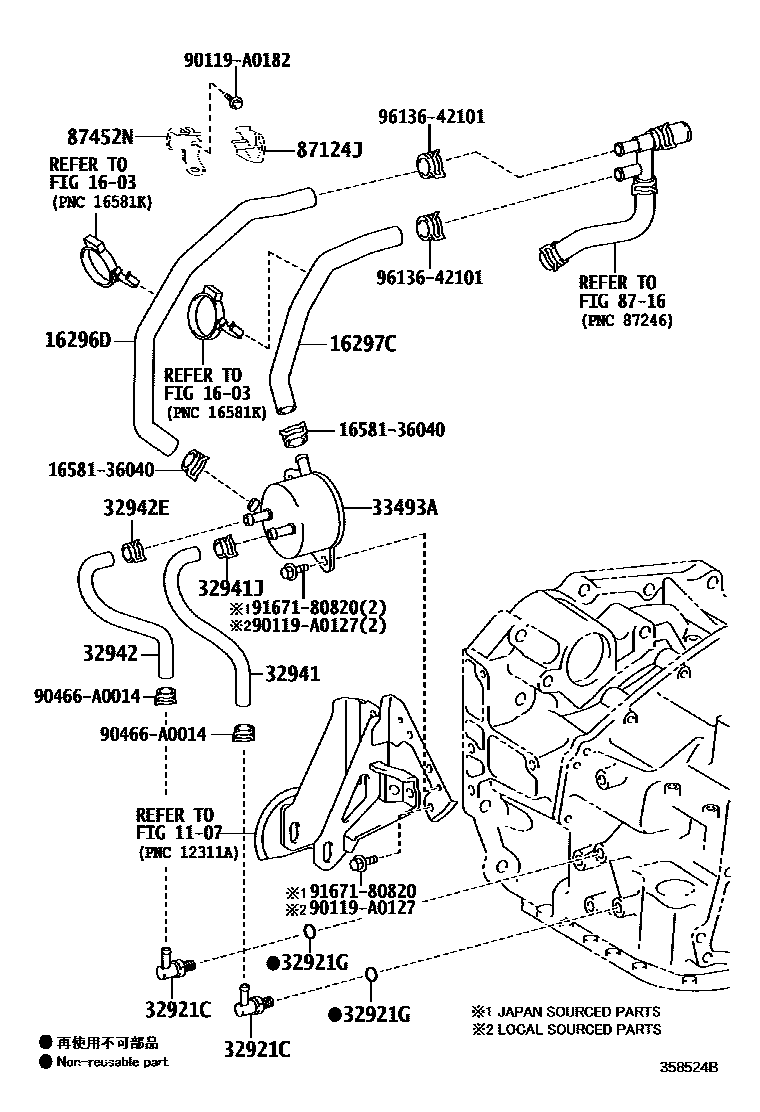

Toyota RAV4 变速器油冷却器和配管(ATM) EPC diagram — 358524B
变速器油冷却器和配管(ATM) — 358524B (201301 – 999999)

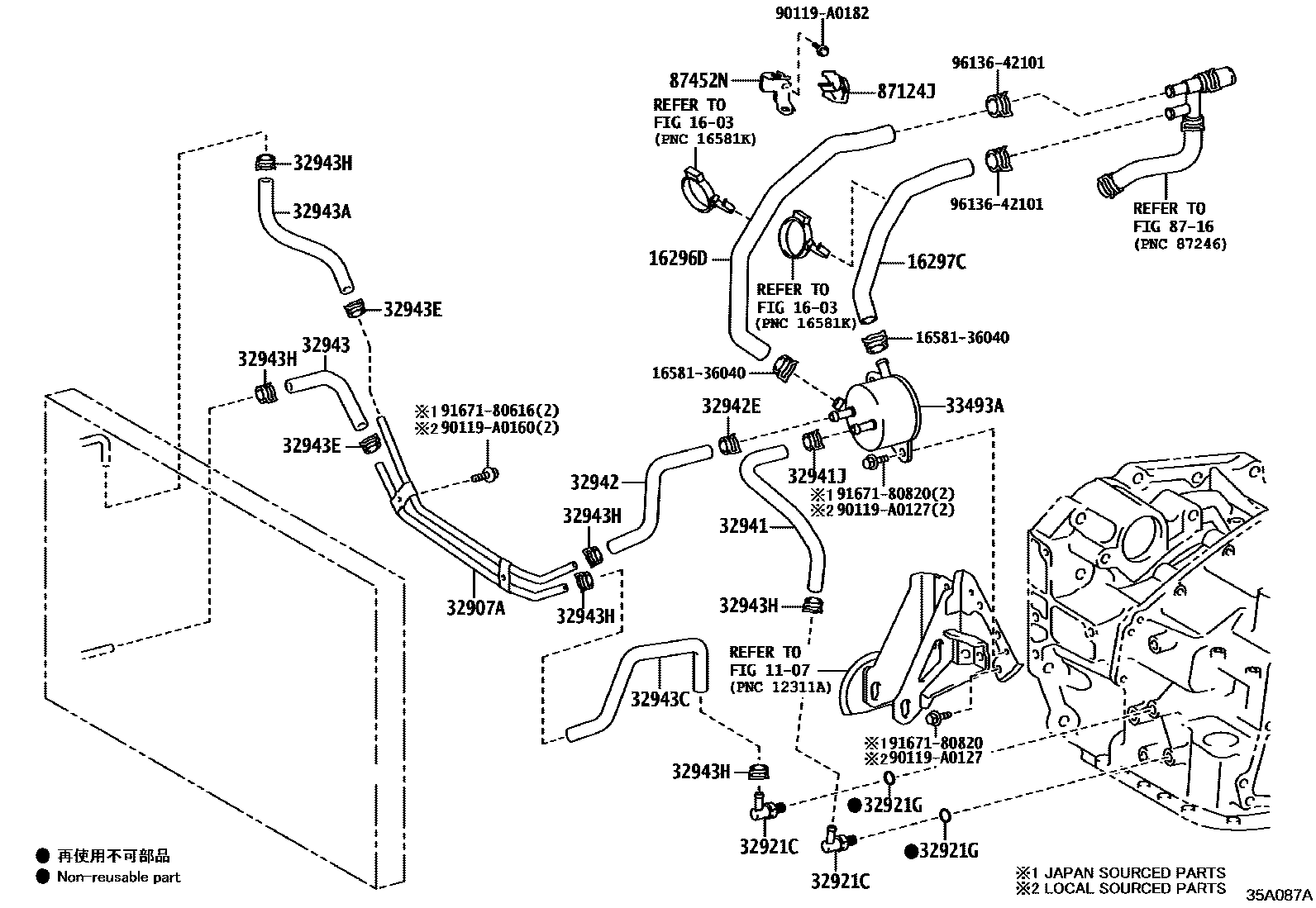

Toyota RAV4 变速器油冷却器和配管(ATM) EPC diagram — 35A087A
变速器油冷却器和配管(ATM) — 35A087A (201709 – 999999)

PNC and OE references

PNCPart nameOE numbers
16296DDURITE, DERIVATION D'EAU, NO.816296-36010
16297CDURITE, DERIVATION D'EAU, NO.916297-36010
32907ATransmission oil cooler pipe32907-0R020
32921CFitting (for transmission oil cooler tube)90407-14032
32921GO-ring (for transmission oil cooler pipe joint)90301-11006 · 90301-11031 · 90301-A0022
32941No. 1 transmission oil cooler oil inlet hose32942-0R010 · 32942-0R060
32941JClamp No. 1 (for transmission oil cooler hose)90467-A0012
32942No. 1 transmission oil cooler oil outlet hose32941-0R010 · 32941-0R050
32942EClamp No. 2 (for transmission oil cooler hose)90467-A0012
32943No. 1 transmission oil cooler hose32943-0R070
32943ANo. 2 transmission oil cooler hose32943-0R080
32943CNo. 3 transmission oil cooler hose32943-0R060
32943EClamp No. 3 (for transmission oil cooler hose)90466-16004
32943HClamp No. 4 (for oil cooler hose)90466-A0014
33493ATransmission oil cooler33493-42090
87124JBRIDE, CHAUFFAGE87124-0R040
87452NPLAT. FIX., CHAUFFAGE87452-0R010
