Toyota RAV4 电子燃油喷射系统 — Figure 8404

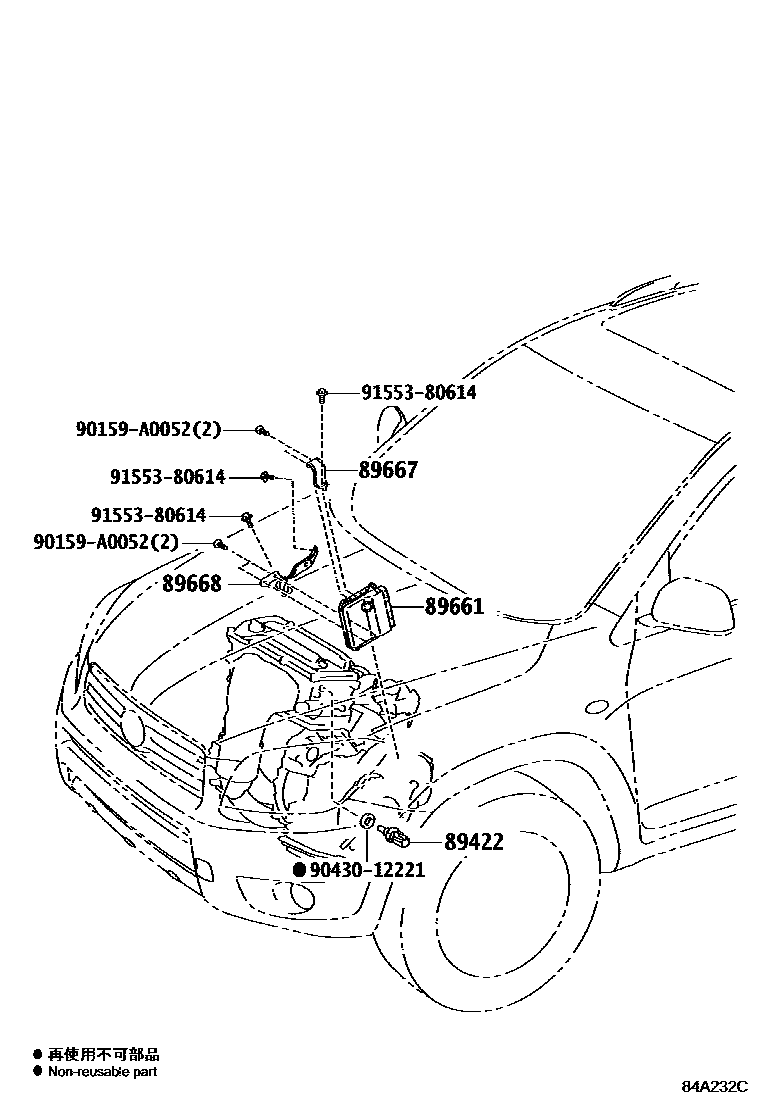

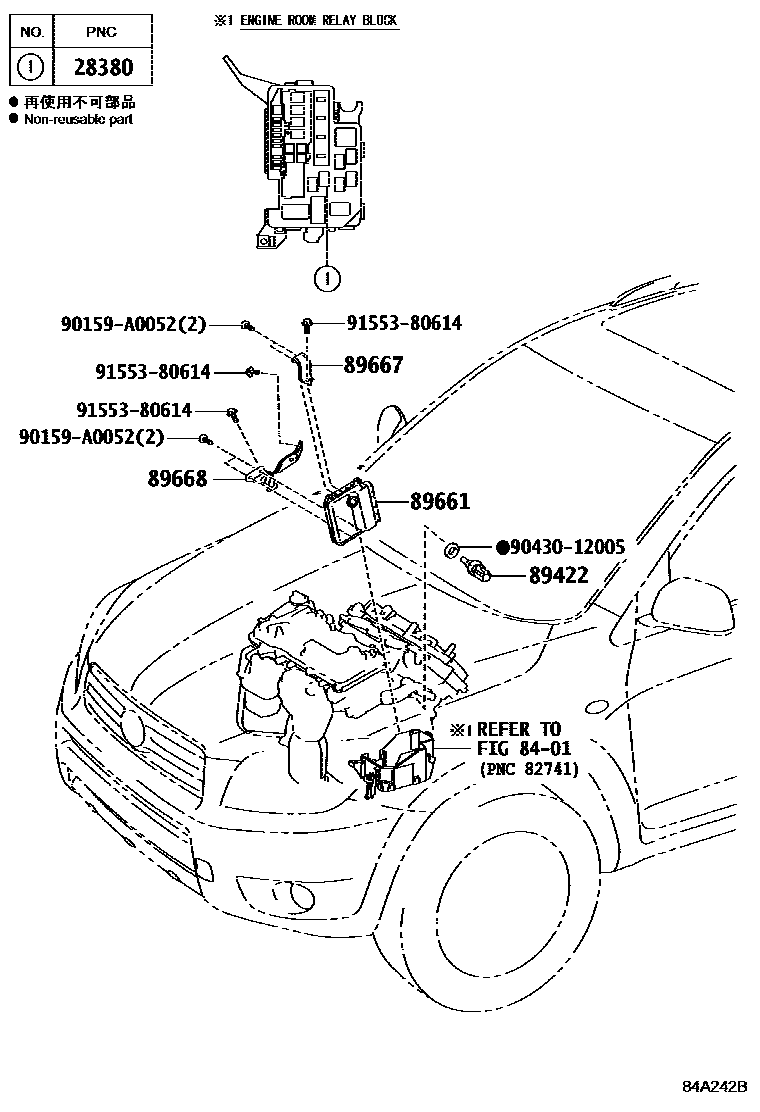

Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 2 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28380 | Fuel pump relay assembly | 90084-98032 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89661 | Engine control ECU | 89661-0R090 · 89661-0R091 · 89661-0R100 · 89661-0R101 · 89661-0R110 · 89661-0R111 · 89661-0R112 · 89661-0R113 · 89661-0R120 · 89661-0R121 · 89661-0R122 · 89661-0R123 · 89661-0R130 · 89661-0R131 · 89661-0R140 · 89661-0R141 · 89661-0R150 · 89661-0R160 · 89661-0R210 · 89661-0R211 · 89661-0R220 · 89661-0R221 · 89661-0R230 · 89661-0R231 · 89661-0R232 · 89661-0R233 · 89661-0R240 · 89661-0R241 · 89661-0R242 · 89661-0R243 · 89661-0R270 · 89661-0R280 · 89661-0R290 · 89661-0R300 · 89661-0R310 · 89661-0R320 |
| 89667 | Engine control ECU bracket | 89667-42050 |
| 89668 | No. 2 engine control ECU bracket | 89668-42050 |
