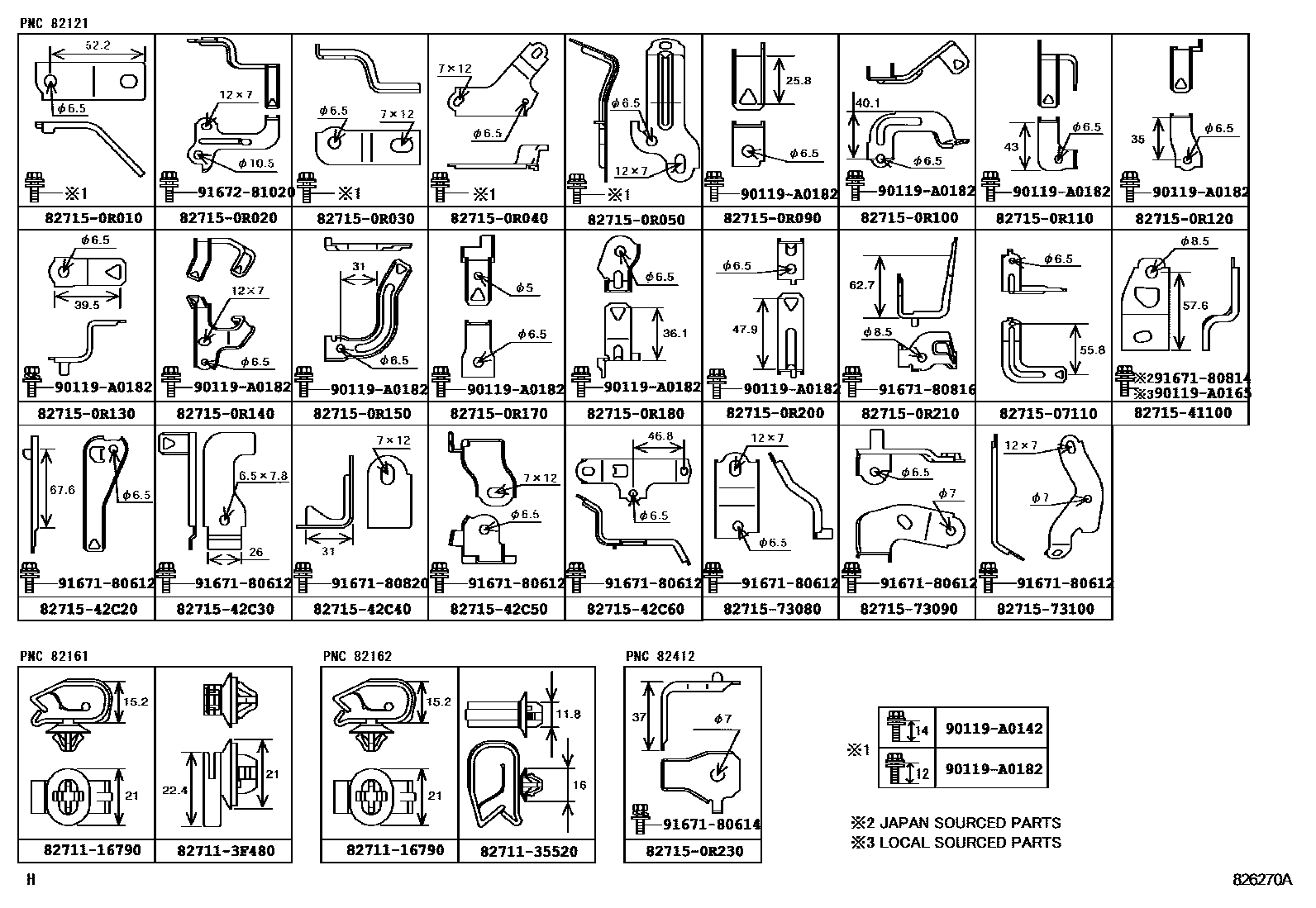

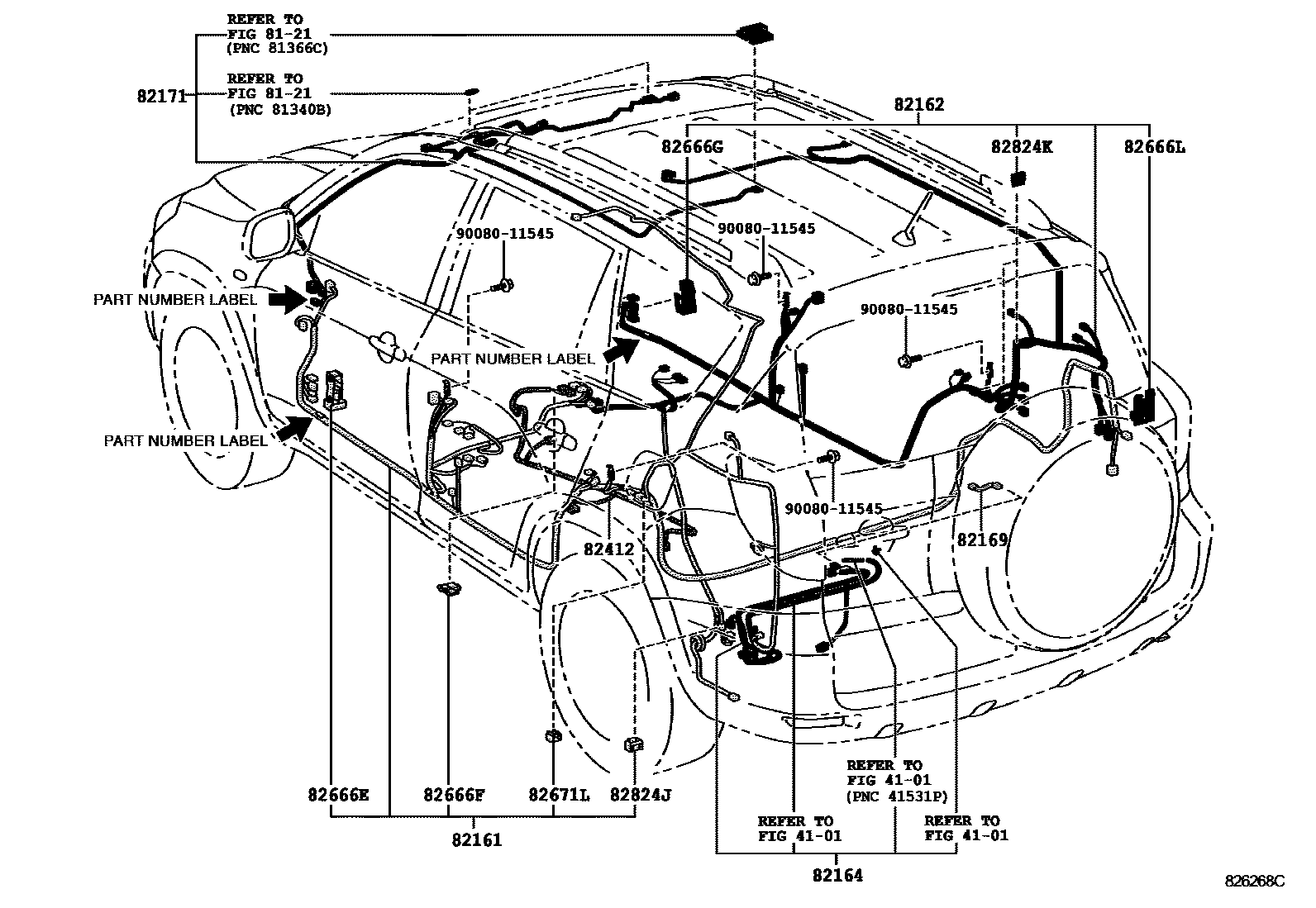

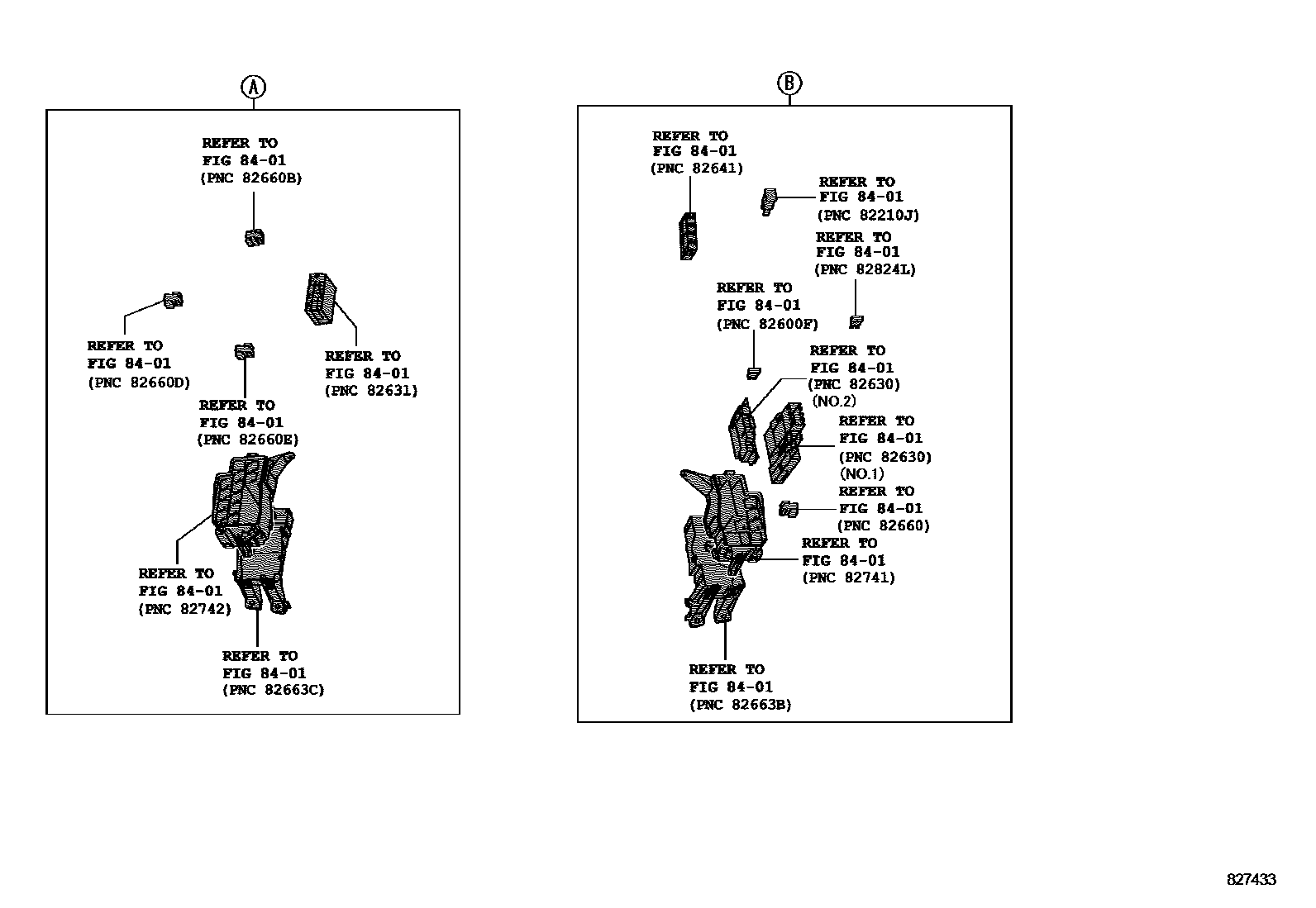

Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 12 images and 47 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

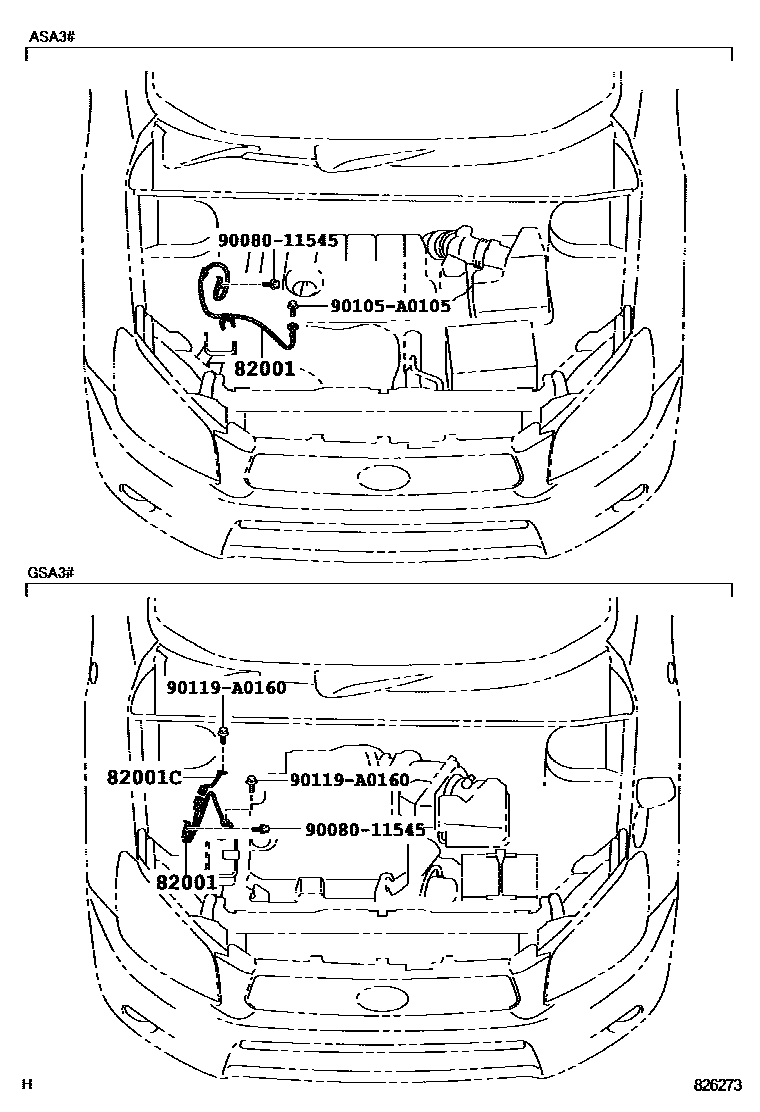

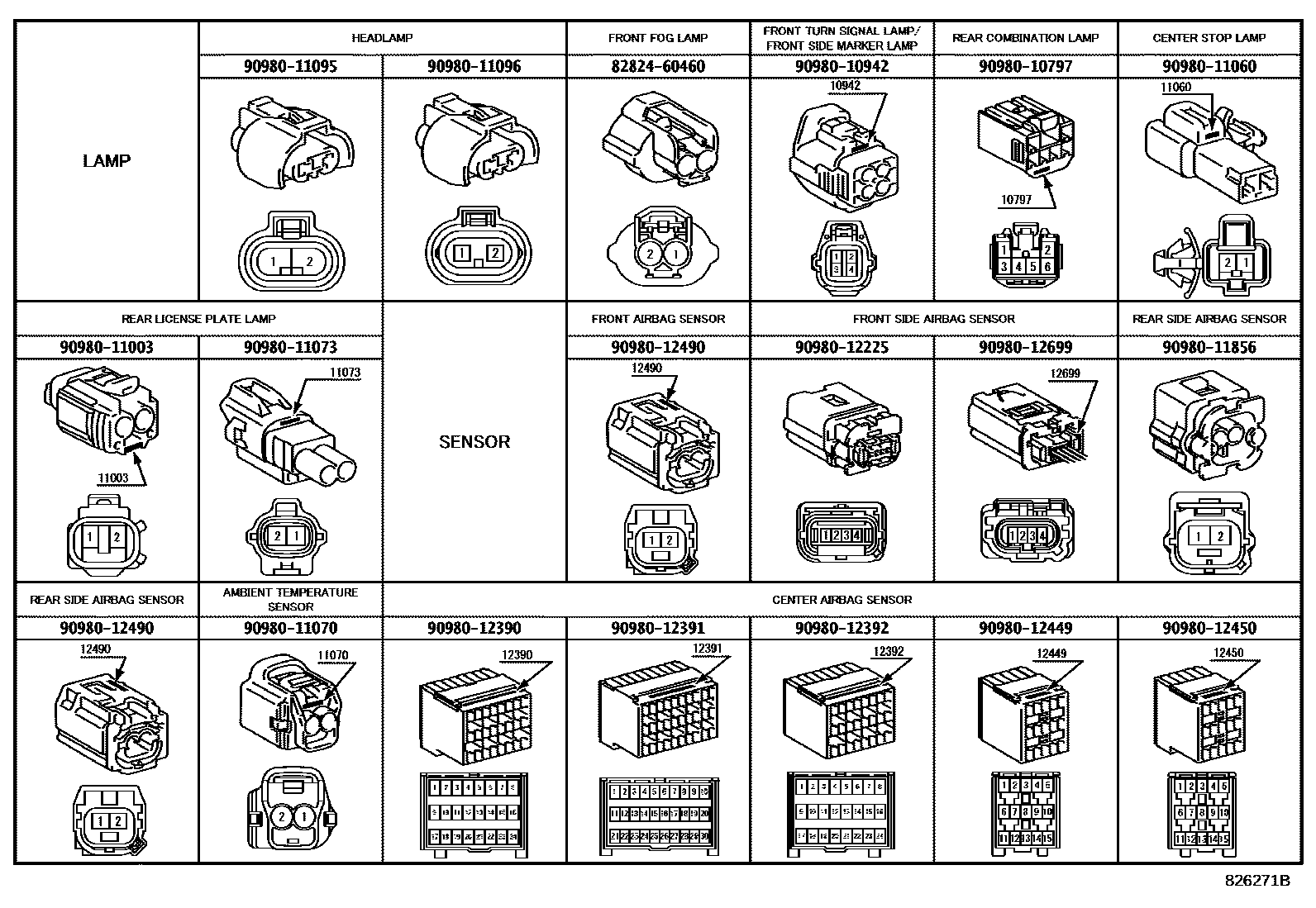

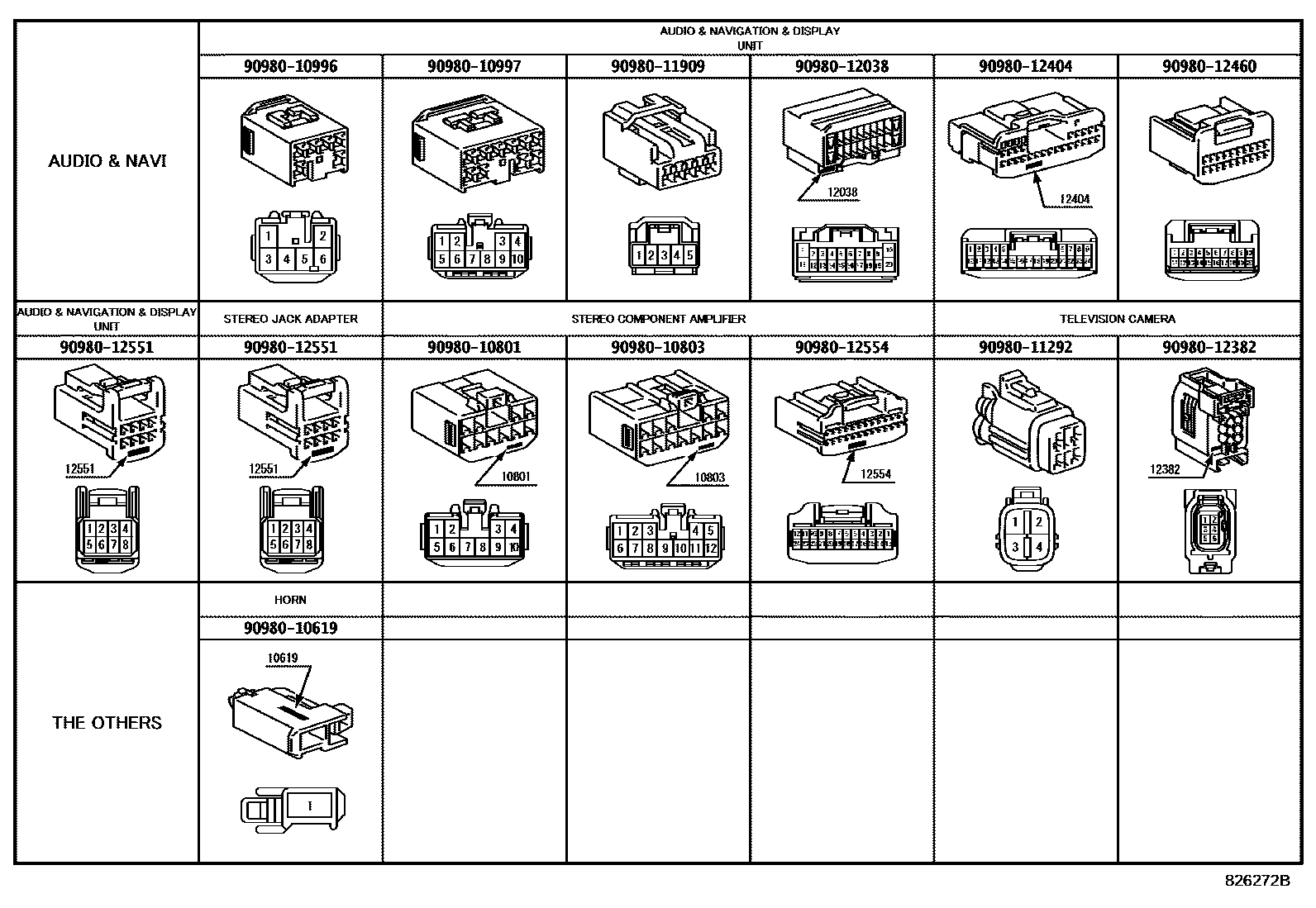

| 82001 | Connection cable No. 1 | 90980-A7020 · 90980-A7022 |
| 82001C | Connection cable No. 2 | 90980-A7021 |

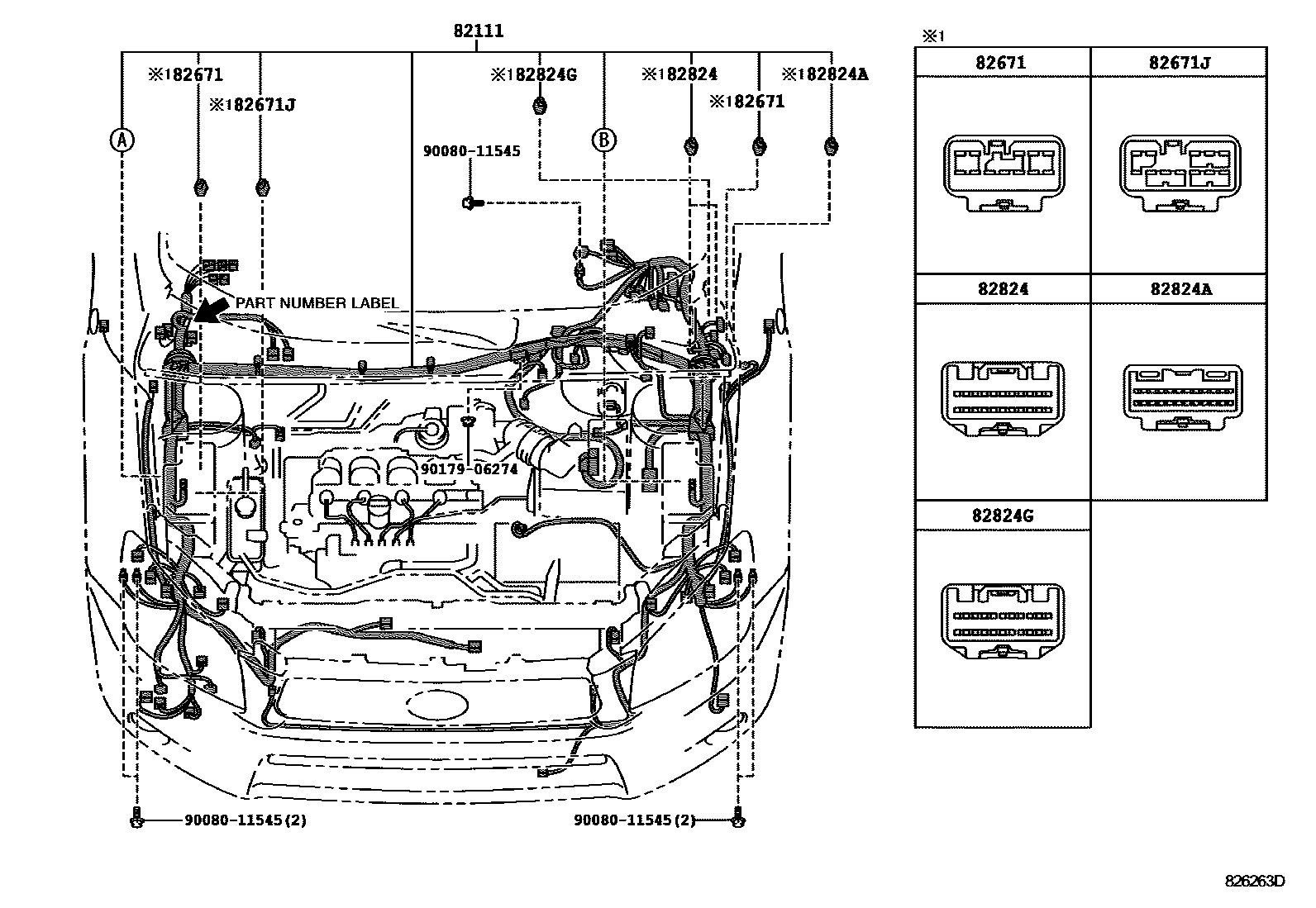

| 82111 | Engine room main wiring harness | 82111-0R010 · 82111-0R011 · 82111-0R012 · 82111-0R020 · 82111-0R030 · 82111-0R071 · 82111-0R072 · 82111-0R081 · 82111-0R082 · 82111-0R091 · 82111-0R092 · 82111-0R100 |

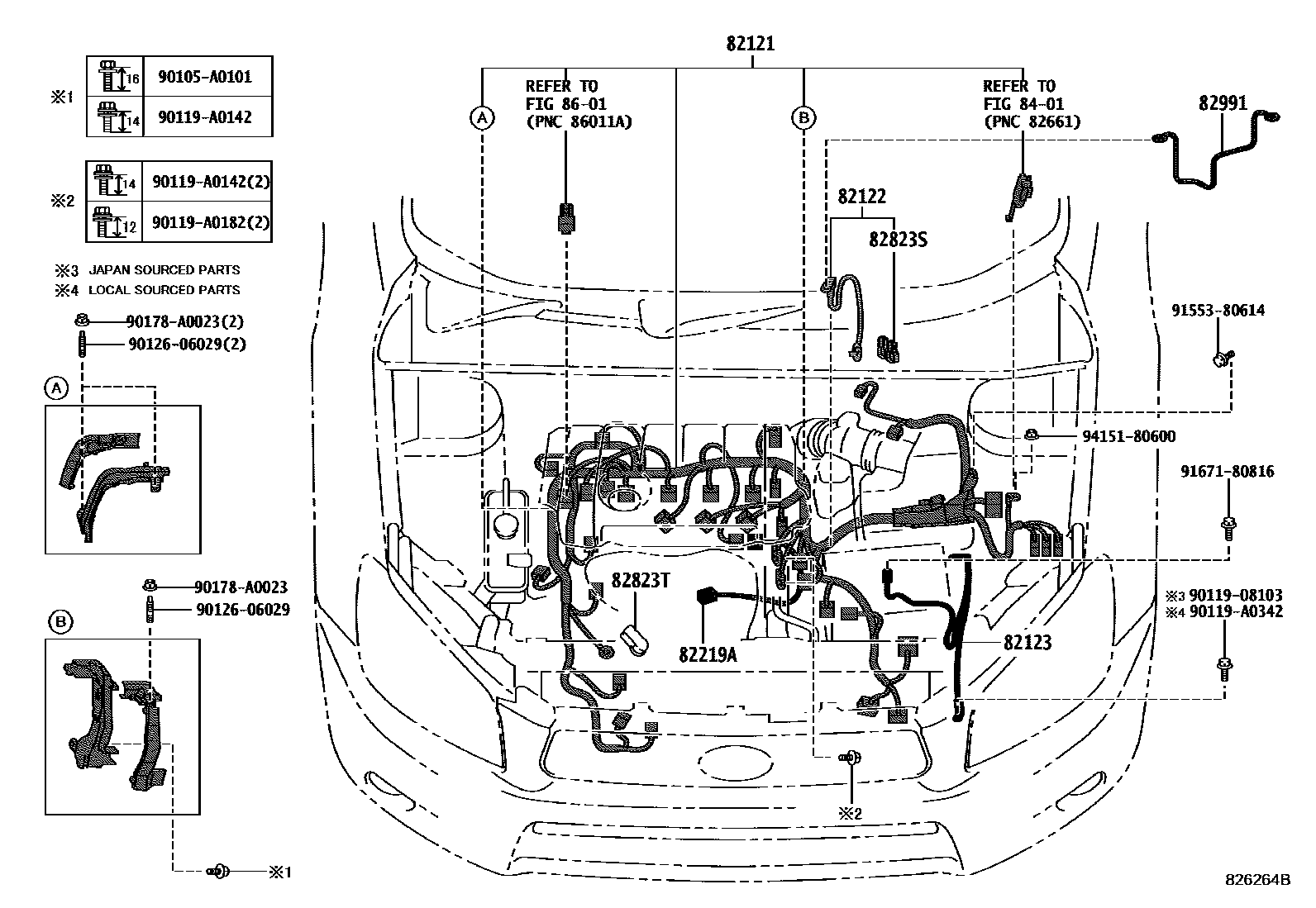

| 82121 | Engine wiring harness | 82121-0R010 · 82121-0R011 · 82121-0R012 · 82121-0R020 · 82121-0R021 · 82121-0R030 · 82121-0R031 |
| 82122 | Engine No. 2 wiring harness | 82122-0R010 · 82122-0R020 |
| 82123 | Engine No. 3 wiring harness | 82123-0R010 · 82123-0R011 · 82123-0R020 · 82123-0R021 |

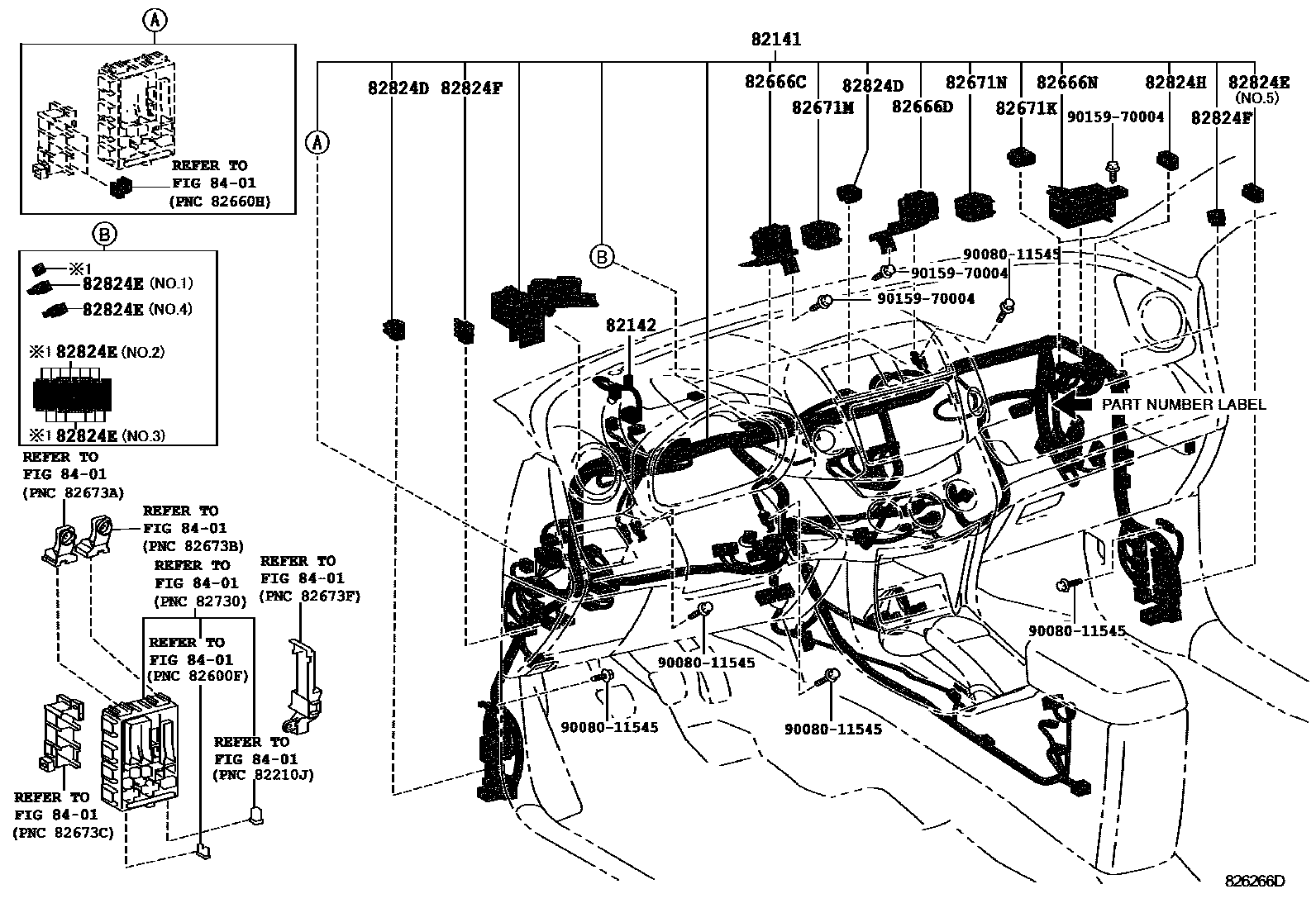

| 82141 | Dashboard wiring harness | 82141-0R270 · 82141-0R271 · 82141-0R272 · 82141-0R280 · 82141-0R282 · 82141-0R283 · 82141-0R290 · 82141-0R291 · 82141-0R292 · 82141-0R293 · 82141-0R300 · 82141-0R301 · 82141-0R302 · 82141-0R310 · 82141-0R311 · 82141-0R312 · 82141-0R320 · 82141-0R321 · 82141-0R322 · 82141-0R323 · 82141-0R330 · 82141-0R331 · 82141-0R332 · 82141-0R452 · 82141-0R453 · 82141-0R462 · 82141-0R463 · 82141-0R472 · 82141-0R473 · 82141-0R500 · 82141-0R510 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-0R010 · 82142-0R030 |

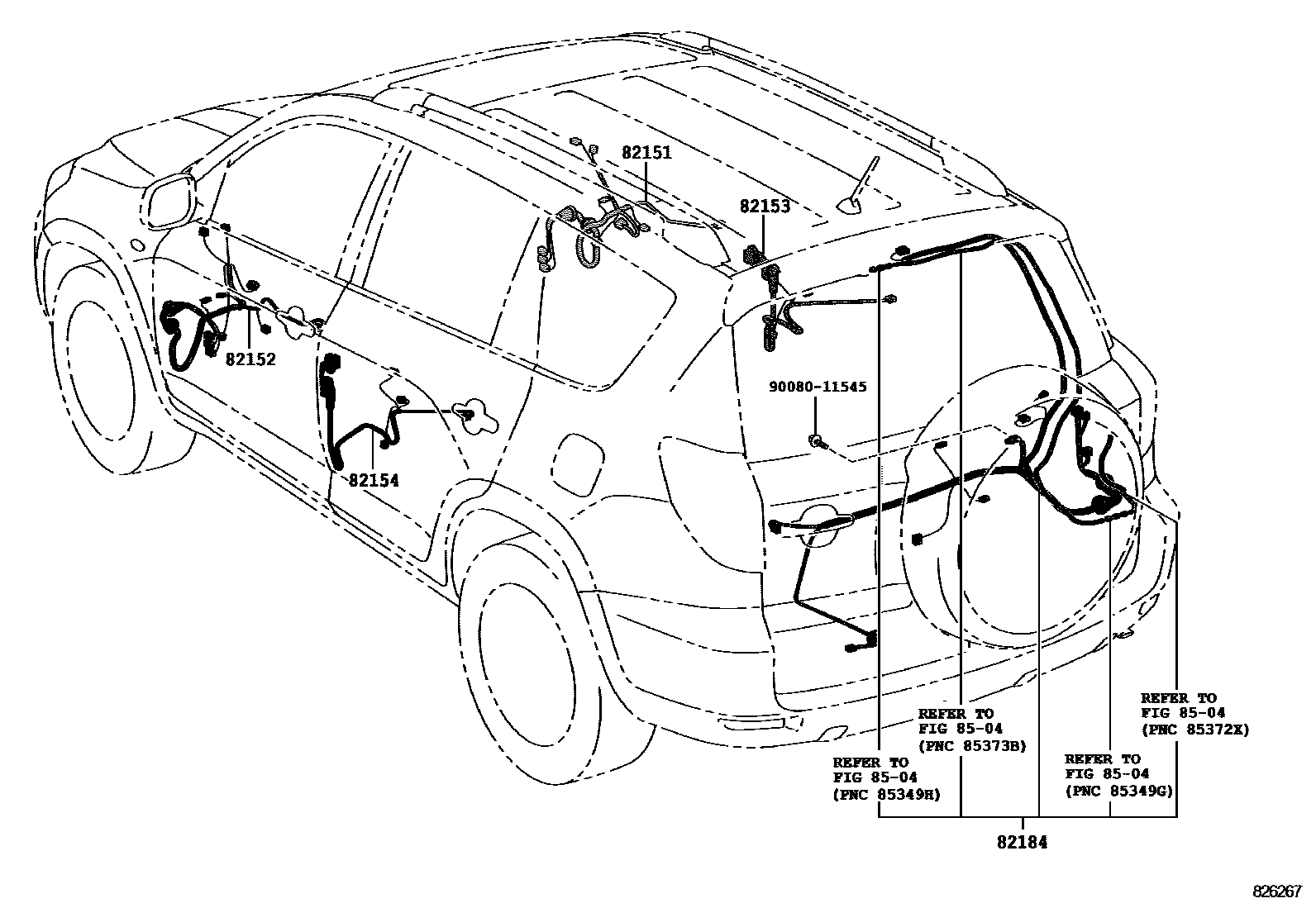

| 82151 | Right front door wiring harness | 82151-0R010 · 82151-0R030 · 82151-0R031 · 82151-0R040 · 82151-0R070 |
| 82152 | Left front door wiring harness | 82152-0R010 · 82152-0R030 · 82152-0R031 · 82152-0R040 · 82152-0R070 |
| 82153 | Rear door wiring harness No. 1 | 82153-0R010 |
| 82154 | Rear door wiring harness No. 2 | 82153-0R010 |
| 82161 | floor wiring harness | 82161-0R010 · 82161-0R020 · 82161-0R030 · 82161-0R060 · 82161-0R070 · 82161-0R080 · 82161-0R140 |
| 82162 | Floor wiring harness No. 2 | 82162-0R010 · 82162-0R011 · 82162-0R040 · 82162-0R041 · 82162-0R042 · 82162-0R100 · 82162-0R101 · 82162-0R110 · 82162-0R130 · 82162-0R131 · 82162-0R132 · 82162-0R150 · 82162-0R151 · 82162-0R221 · 82162-0R222 · 82162-0R231 · 82162-0R232 · 82162-0R240 · 82162-0R250 |
| 82164 | Frame wiring harness set | 82164-0R010 |
| 82169 | No. 3 frame wiring harness | 82169-0R010 |
| 82171 | Roof No. 1 wiring harness | 82171-0R010 · 82171-0R020 · 82171-0R030 · 82171-0R080 · 82171-0R090 |
| 82184 | Rear door No. 1 wiring harness | 82184-0R010 · 82184-0R020 · 82184-0R030 · 82184-0R040 · 82184-0R070 · 82184-0R080 · 82184-0R090 · 82184-0R100 |

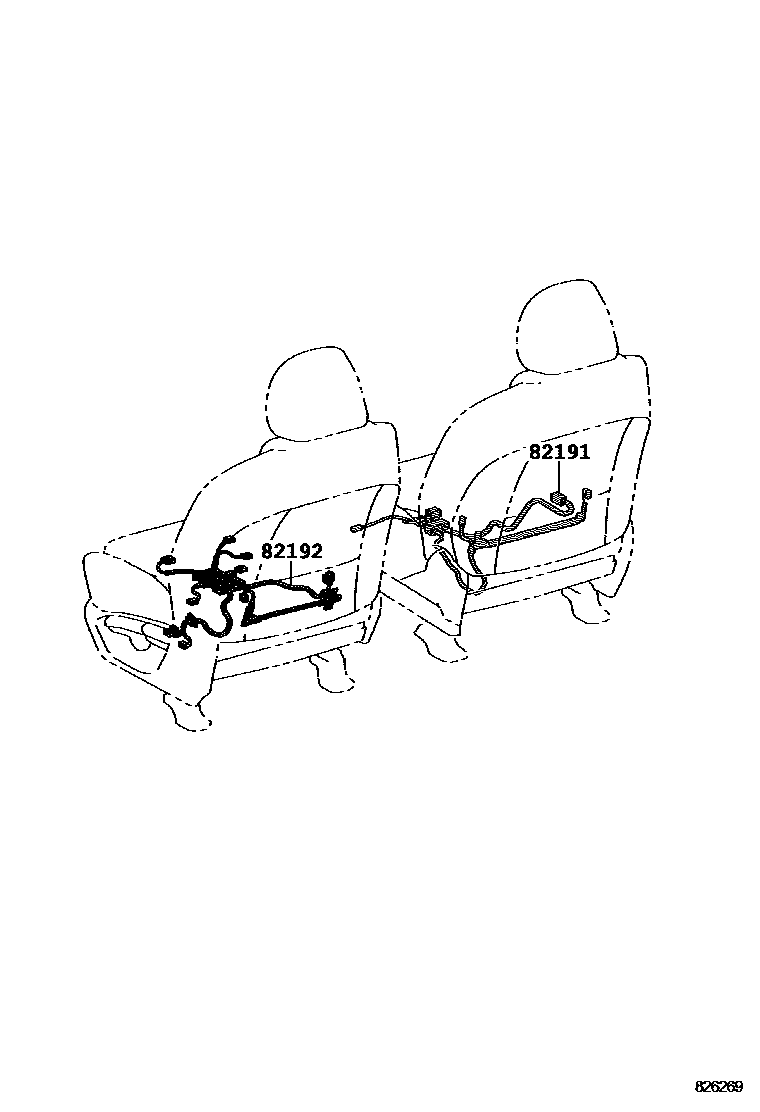

| 82191 | Front right seat wiring harness | 82191-33140 |
| 82192 | Front left seat wiring harness | 82192-0R010 |
| 82219A | sensor harness | 82219-06010 · 82219-41010 · 82219-73010 |
| 82412 | Fuel gauge wiring harness | 82412-0R010 |
| 82666C | No. 4 connector holder | 82666-42231 |
| 82666D | No. 5 connector holder | 82666-42241 |
| 82666E | No. 6 connector holder | 82666-42200 |
| 82666F | No. 7 connector holder | 82666-42260 |
| 82666G | No. 8 connector holder | 82666-42210 |
| 82666L | No. 9 connector holder | 82666-42280 |
| 82666N | No. 10 connector holder | 82666-42171 |
| 82671 | junction box | 82671-30360 |
| 82671J | No. 2 junction box | 82671-30370 |
| 82671K | No. 3 junction box | 82671-30370 |
| 82671L | No. 4 junction box | 82671-30360 |
| 82671M | No. 5 junction box | 82671-42150 |
| 82671N | No. 6 junction box | 82671-42160 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-08010 |
| 82824 | Harness connector | 82824-47210 |
| 82824A | Harness connector | 82824-50340 |
| 82824D | Harness connector | 82824-47210 · 82824-50340 |
| 82824E | Harness connector | 82824-42180 · 82824-42190 · 82824-42200 · 82824-42210 · 82824-52080 |
| 82824F | Harness connector | 82824-30130 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-20110 |
| 82824J | Harness connector | 82824-22080 |
| 82824K | Harness connector | 82824-30130 |
| 82991 | Fuse repair line | 82991-0R020 |
