Toyota RAV4 座椅和座椅滑轨 — Figure 7151

Toyota RAV4 EPC diagram 7151, 座椅和座椅滑轨, with 9 images and 74 PNC and OE references.

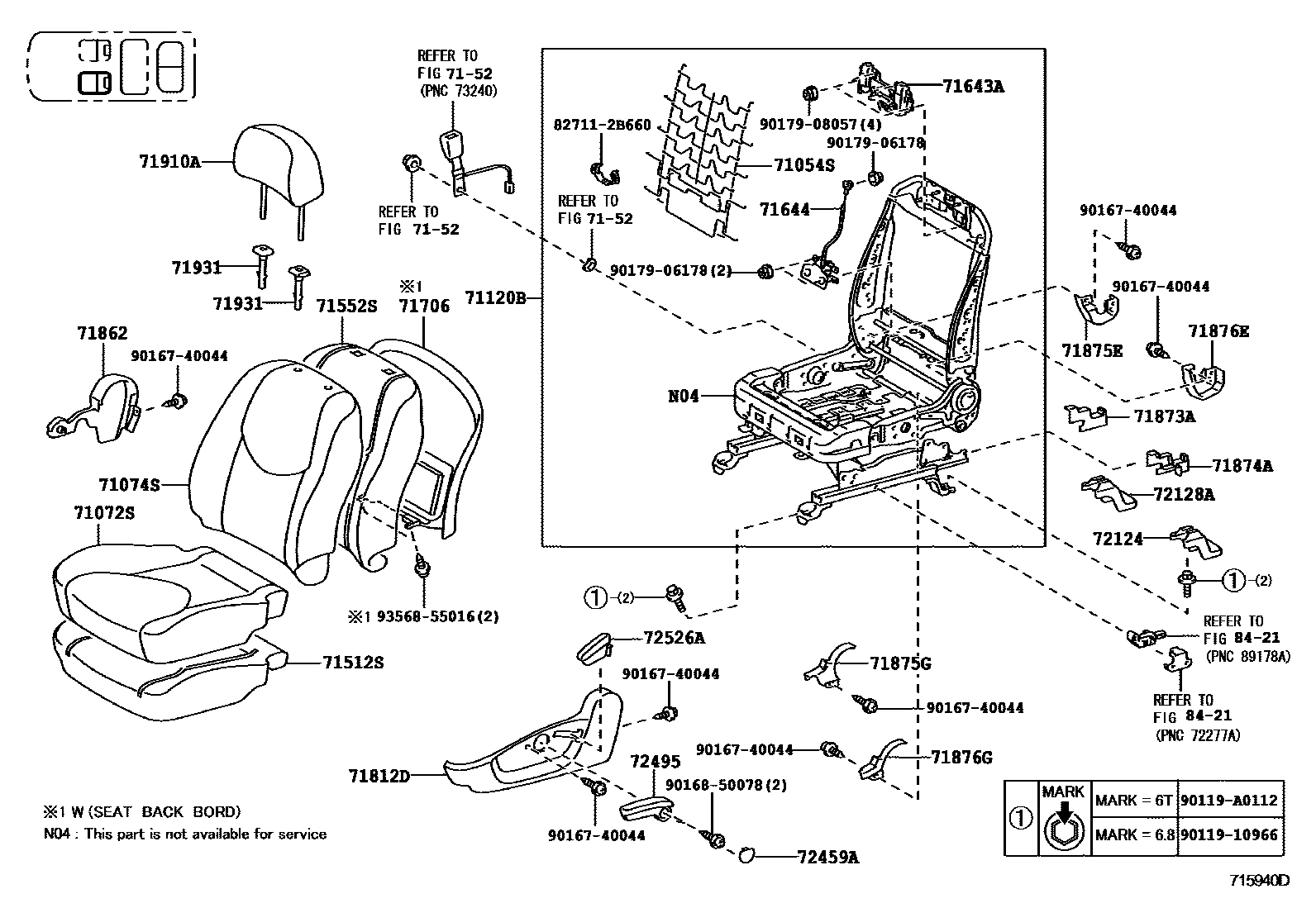

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715940D
座椅和座椅滑轨 — 715940D (200811 – 999999)

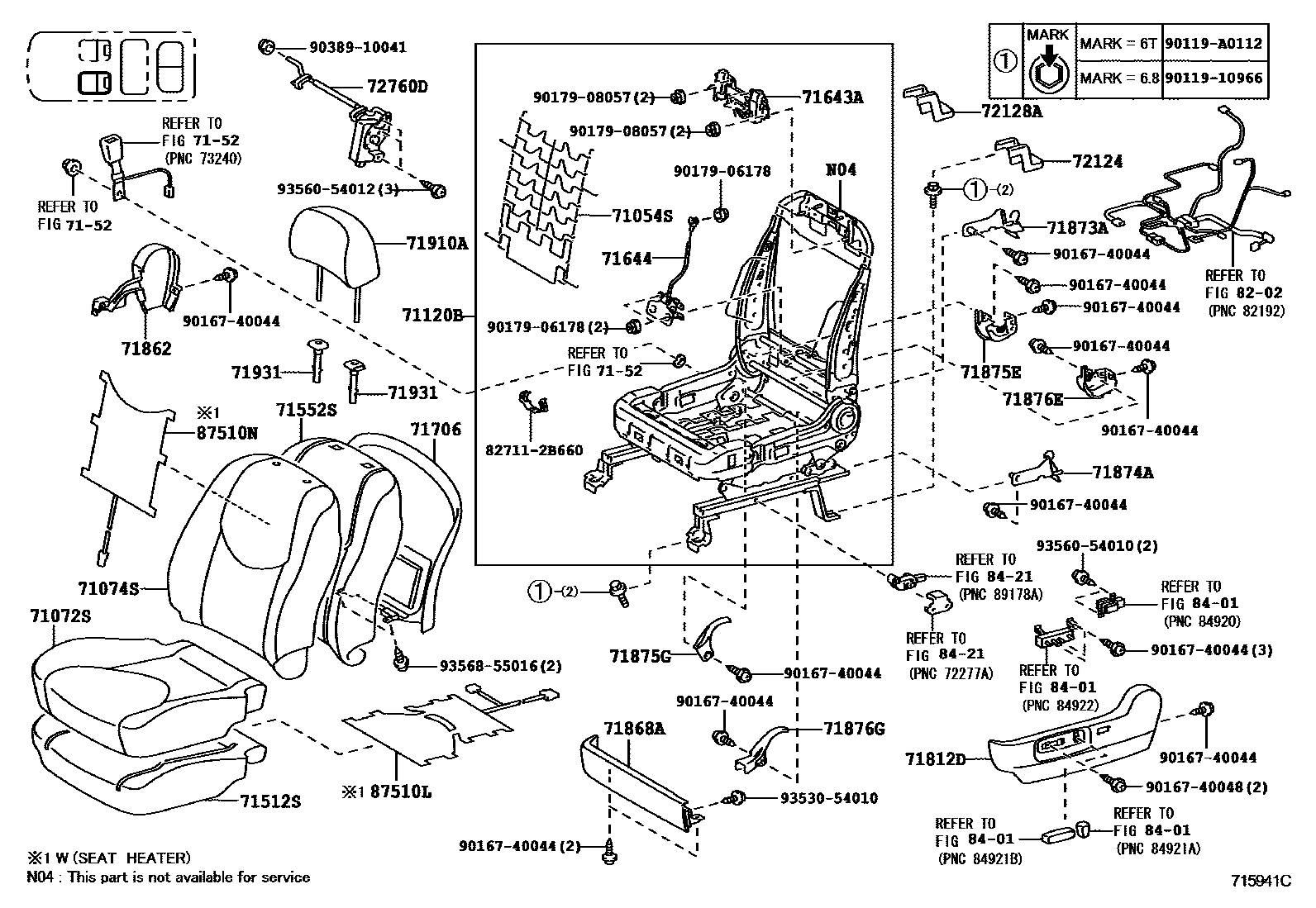

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715941C
座椅和座椅滑轨 — 715941C (200811 – 999999)

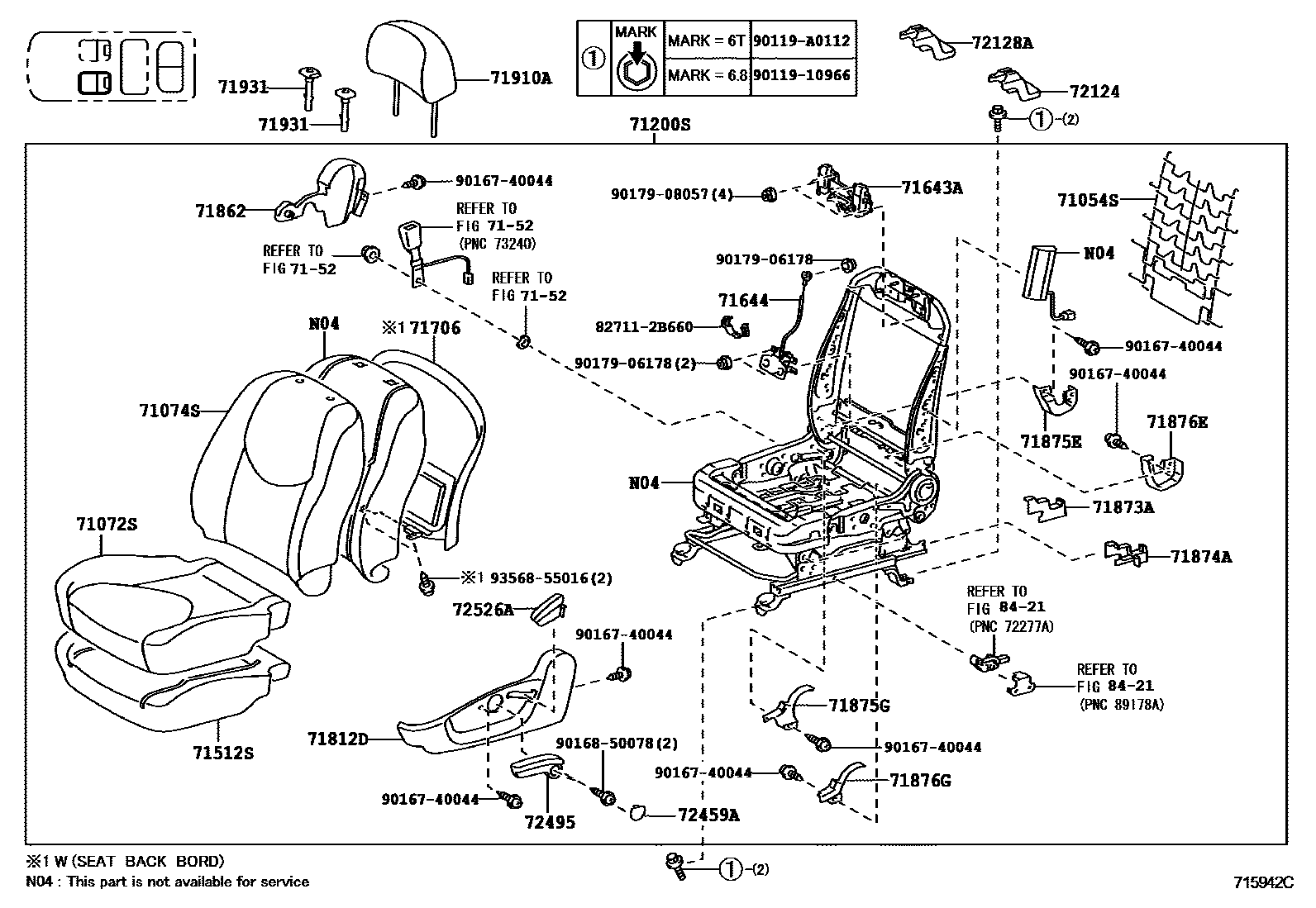

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715942C
座椅和座椅滑轨 — 715942C (200811 – 999999)

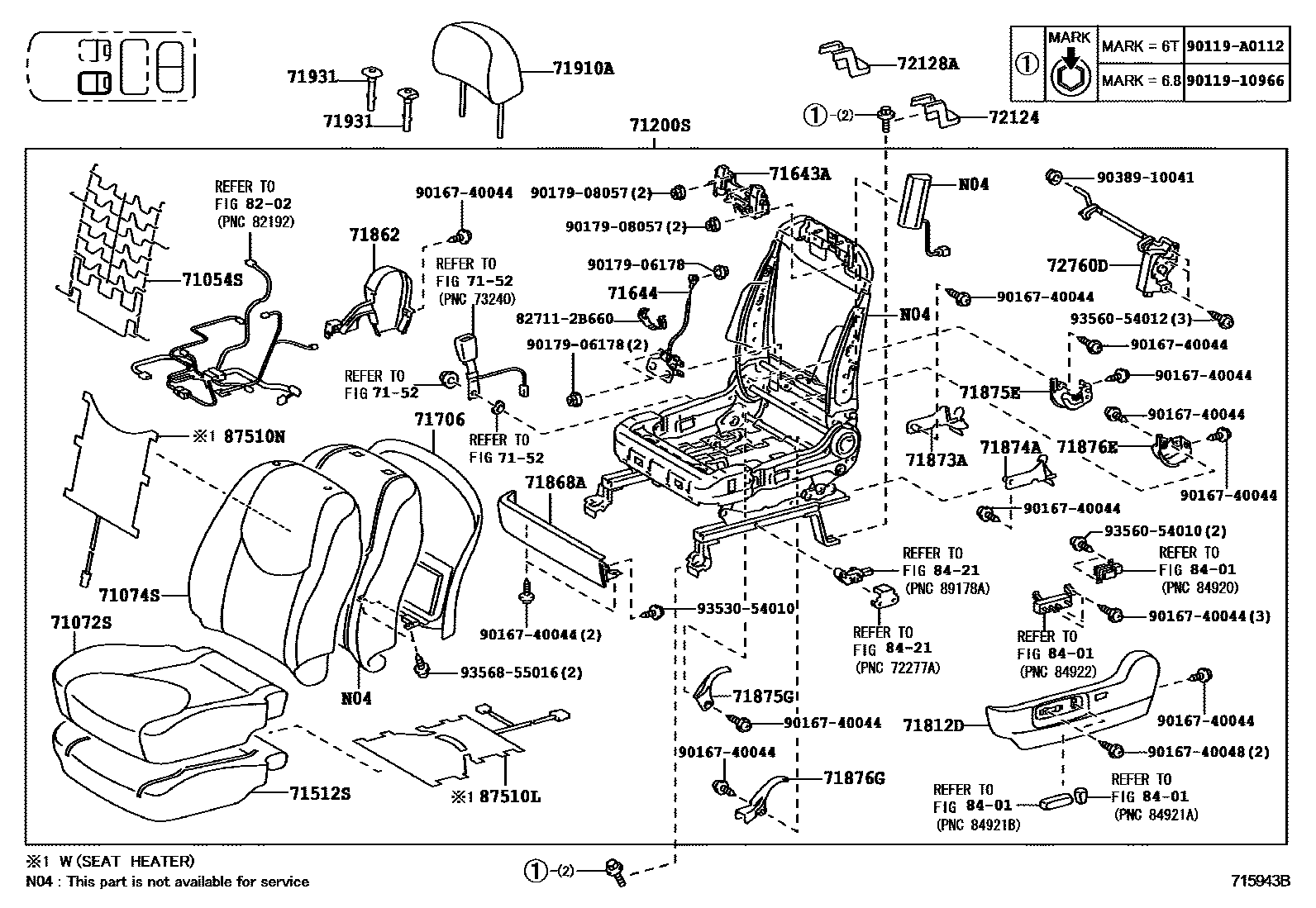

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715943B
座椅和座椅滑轨 — 715943B (200811 – 999999)

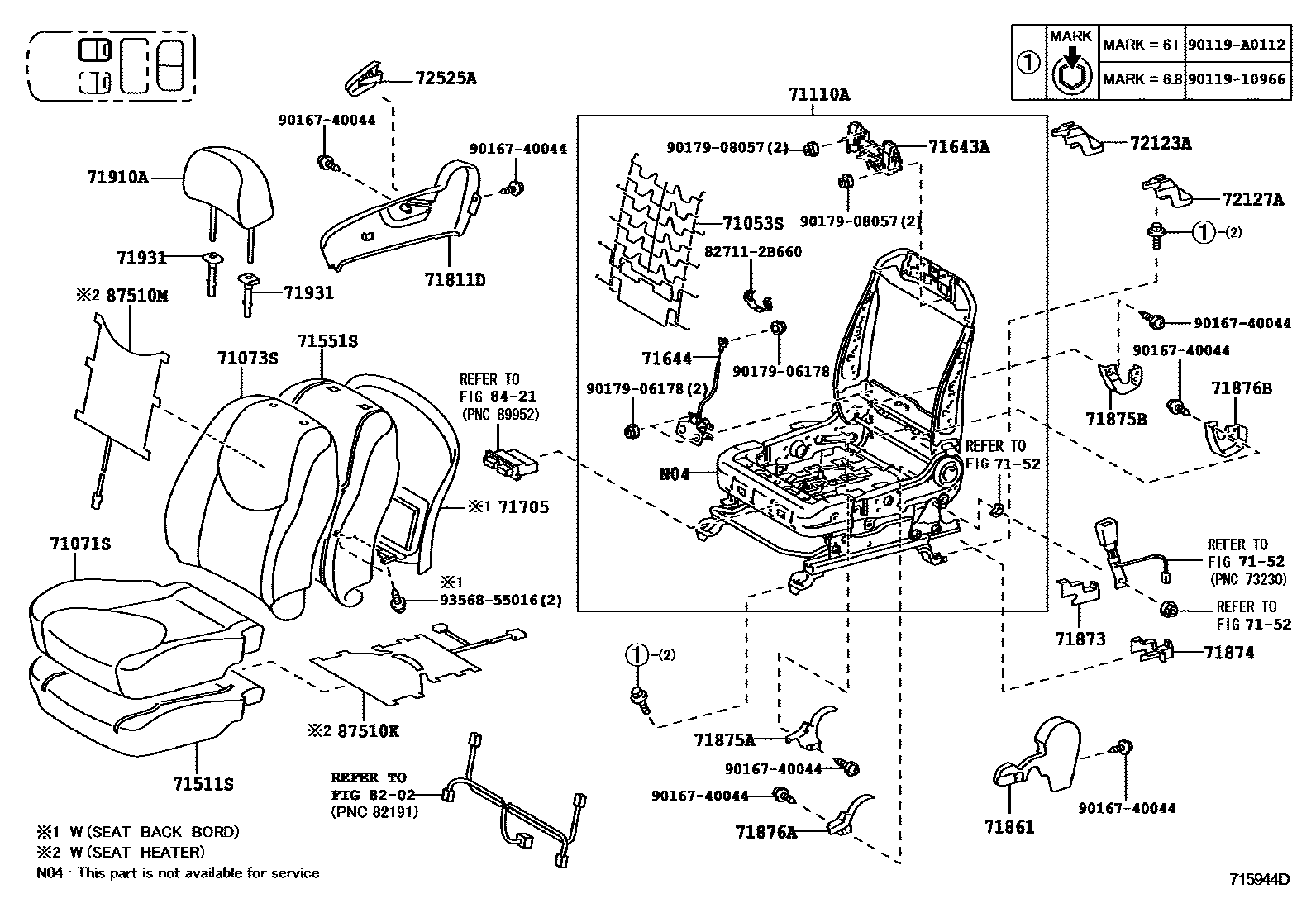

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715944D
座椅和座椅滑轨 — 715944D (200811 – 999999)

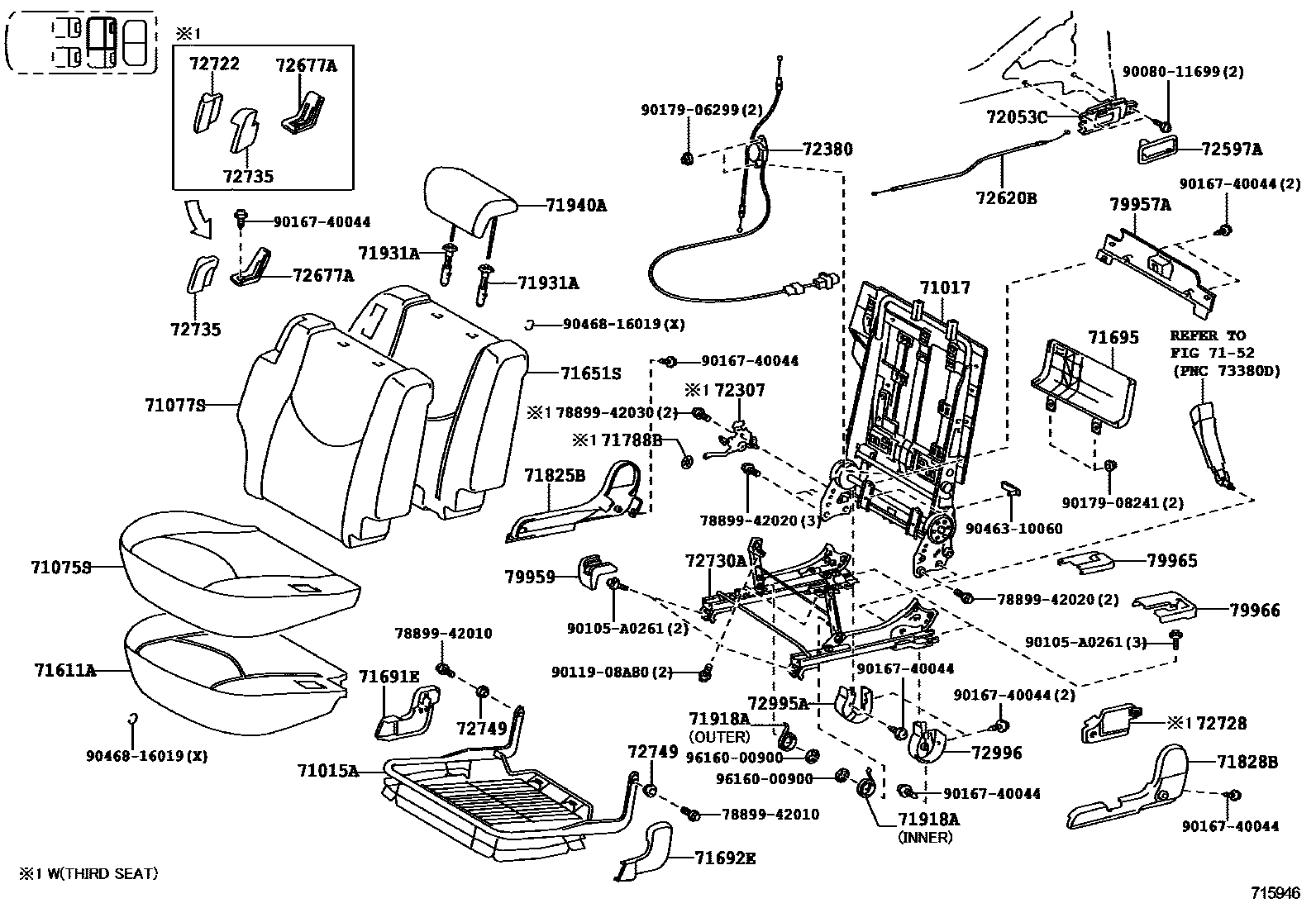

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715946
座椅和座椅滑轨 — 715946 (200811 – 999999)

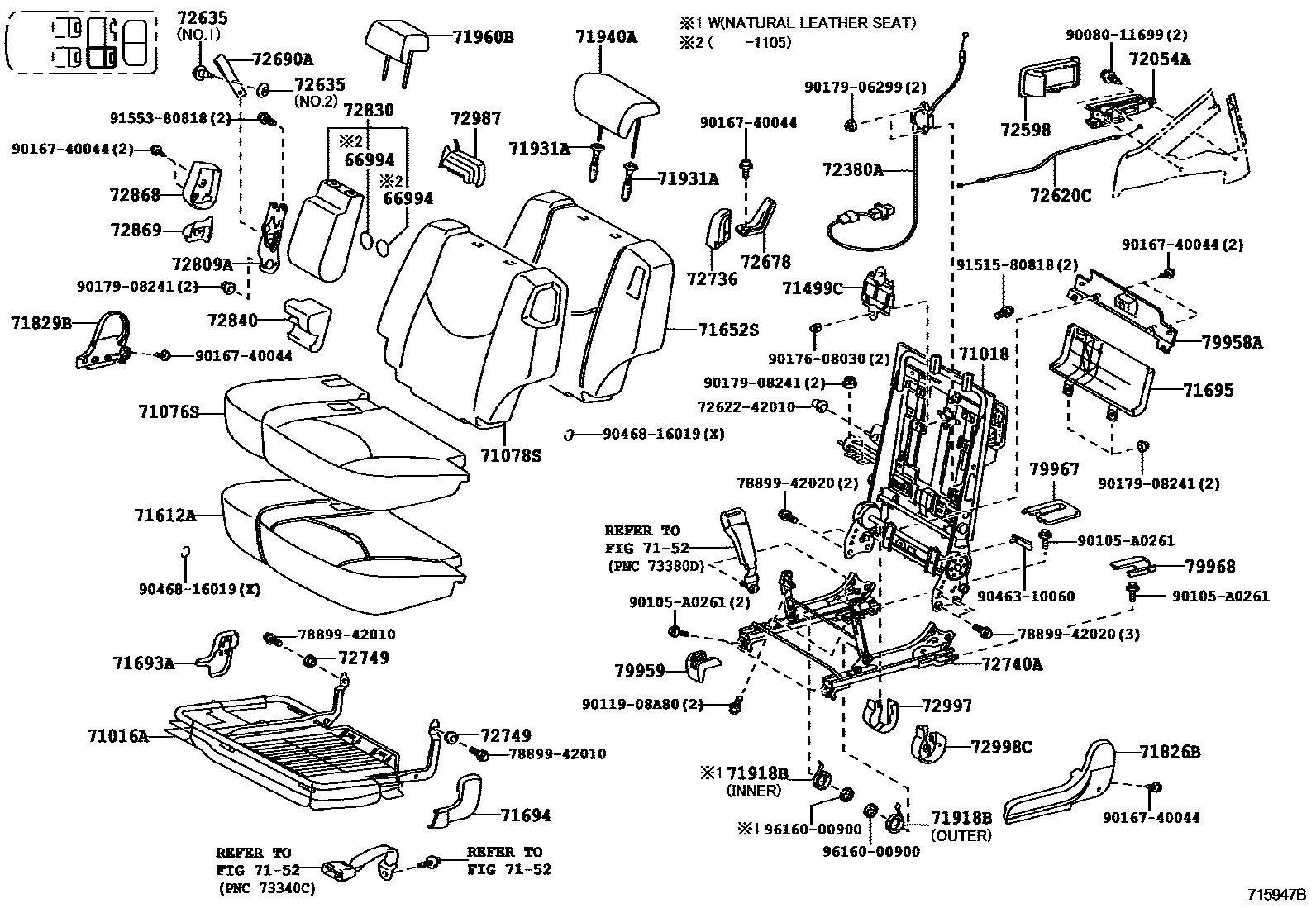

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715947B
座椅和座椅滑轨 — 715947B (200811 – 999999)
Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715948A
座椅和座椅滑轨 — 715948A (200811 – 999999)

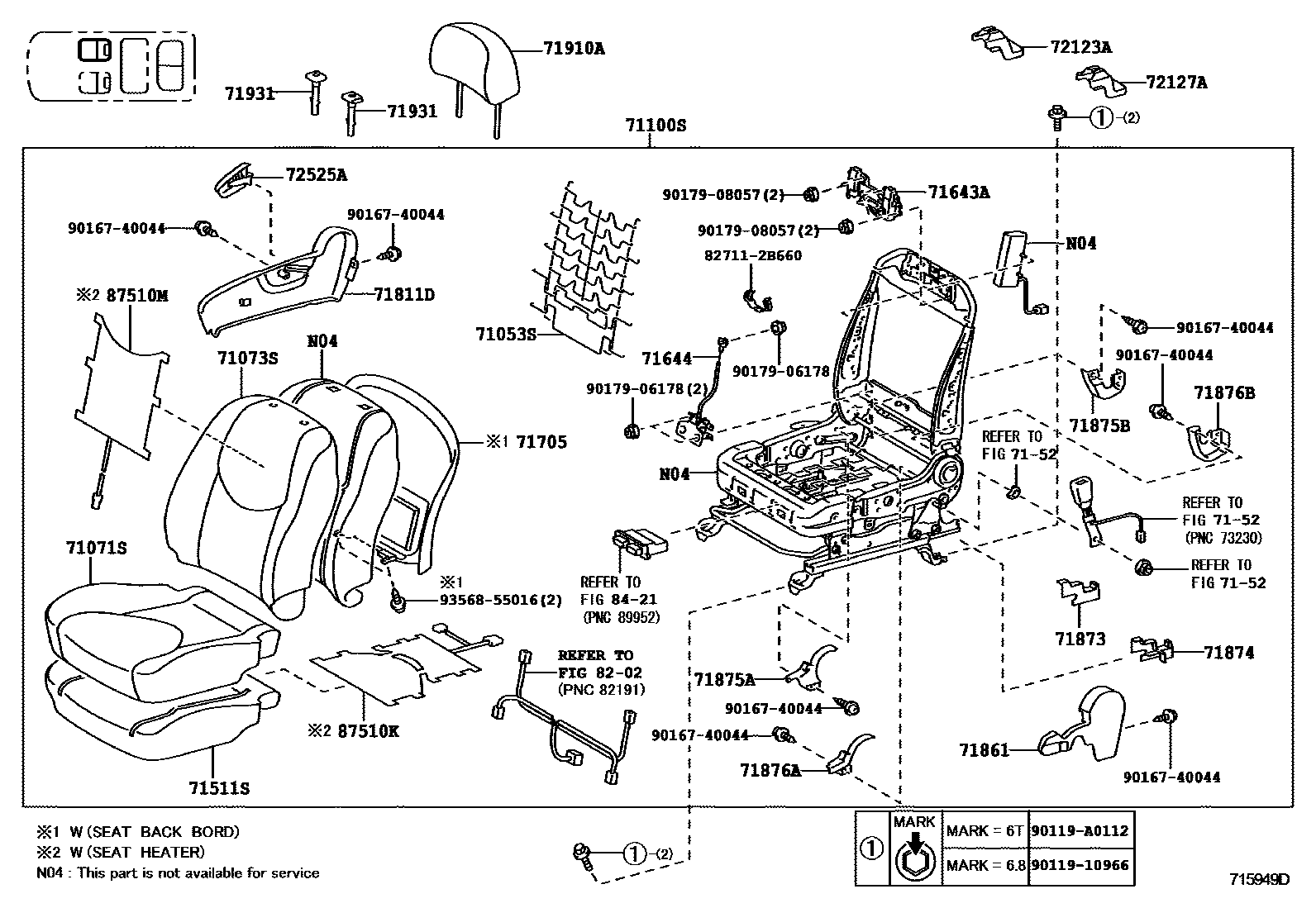

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 715949D
座椅和座椅滑轨 — 715949D (200811 – 999999)

PNC and OE references

PNCPart nameOE numbers
71015ARear right seat cushion frame sub-assembly71650-0R010
71016ARear left seat cushion frame sub-assembly71660-0R010
71017Right rear seat back frame sub-assembly71017-0R010 · 71017-0R011 · 71017-0R020 · 71017-0R021
71018Rear left seat back frame sub-assembly71018-0R010 · 71018-0R011
71053SFront right seat back spring sub-assembly71053-02160
71054SFront left seat back spring sub-assembly71053-02160 · 71053-02170
71071SFront right seat cushion cover (for split seats)71071-0R030 · 71071-0R032
71073SFront right seat back cover (for split seats)71073-0R032 · 71073-0R060 · 71073-0R062
71100SFront right seat assembly71100-0R060
71110AFront right seat (with adjuster) frame assembly71110-0R010 · 71110-0R030
71120BFront left seat (with adjuster) frame assembly71120-0R010 · 71120-0R030 · 71120-0R050
71200SFront left seat assembly71200-0R012 · 71200-0R032
71208ARear seat cushion wire sub-assembly71208-42010
71499CRear seat cushion spring damper71499-0R010
71511SFront right seat cushion cushion (for split seats)71051-0R010 · 71051-0R011 · 71051-0R012 · 71511-0R010 · 71511-0R020
71512SFront left seat cushion cushion (for split seats)71052-0R010 · 71512-0R010 · 71512-0R020 · 71512-0R040
71551SFront right seat back cushion (for split seats)71551-0R010 · 71551-0R030
71552SFront left seat back cushion (for split seats)71551-0R010 · 71551-0R030 · 71552-0R010
71611ARear right seat cushion71611-0R010
71612ARear left seat cushion71612-0R010
71643AActive head restraint upper unit71643-04010
71644Active head restraint lower unit71644-04010
71647Rear seat cushion edge protective cover71647-42030
71651SRear right seat back cushion (for split seats)71651-0R010 · 71651-0R020
71652SRear left seat back cushion (for split seats)71652-0R010
71695Rear seat back protection cover71695-0R010
71695CRear seat No. 1 protective cover71695-42050
71696Protective cover for rear seat No. 271696-42050
71788BFront seat back panel fixing washer71788-42010
71873Front right seat cushion lower guard panel71873-0R010
71873AFront seat cushion lower guard71873-06080 · 71873-0R010
71874Front left seat cushion lower guard71874-0R010
71874AFront left seat cushion lower guard71874-06090 · 71874-0R010
71875BRight backrest tilt adjuster inner cover71875-AA060
71875ERight backrest tilt adjuster inner cover71814-0E020 · 71875-AA060
71876BLeft backrest tilt adjuster inner cover71876-AA060
71876ELeft backrest tilt adjuster inner cover71813-0E020 · 71876-AA060
71910AFront seat headrest assembly71910-0R020 · 71910-0R021
71918ACenter seat cushion buckle spring71918-0R010 · 71918-0R020 · 71918-0R030 · 71918-42010 · 71918-42020 · 71918-42030
71918BNo. 2 center seat cushion buckle spring71918-0R010 · 71918-0R020 · 71918-0R030 · 71918-42010 · 71918-42020 · 71918-42030
72053CRight seat backrest inclination rocker sub-assembly72053-0R010
72054ALeft seat backrest tilt remote control lever sub-assembly72054-0R010
72307Right inclination control link sub-assembly72307-0R010 · 72307-0R011
72380No. 2 seat adjuster control cable assembly72380-0R010 · 72380-0R030
72380ANo. 2 seat adjuster control cable assembly72380-0R020 · 72380-0R040
72597ARight seat backrest tilt rocker frame72597-0R010
72598Left seat backrest tilt rocker frame72597-0R010
72620BRear No. 1 seat lock cable assembly72620-0R010
72620CRear No. 1 seat lock cable assembly72620-0R020
72730ARear right seat backrest tilt adjuster assembly72730-0R010 · 72730-0R020
72740ARear left seat backrest angle adjuster assembly72740-0R010 · 72740-0R020
72749Rear seat backrest tilt cushion72749-48010
72760DLeft lumbar support adjuster assembly72760-AA050
72809ACenter armrest lock sub-assembly72809-0R010
72905Third row seat right side link sub-assembly72905-42010
72906Third row seat left link sub-assembly72906-42010
76519ARear seat cushion cover clip76519-42010
78890Auxiliary seat lock control cable assembly78890-42010 · 78890-42020 · 78890-42030
78890AAuxiliary seat lock control cable assembly78890-42040
78890BAuxiliary seat lock control cable assembly78890-42050
79201BRight No. 2 seat cushion frame sub-assembly79360-42010
79202Left No. 2 seat cushion frame sub-assembly79370-42010
79203ARight No. 2 seat back frame sub-assembly79203-42010
79204ALeft No. 2 seat back frame sub-assembly79204-42010
79235DRight seat No. 2 seat cushion cushion79335-0R010 · 79335-0R020 · 79335-42020
79245CLeft side seat 2 seat cushion79345-0R010 · 79345-0R020 · 79345-42020
79275CRight seat back cushion 279375-0R010
79285Left side seat back cushion 279385-0R010
79997No. 1 seat leg box protection device79997-42030
79998No. 2 seat leg box protection device79998-42010
87510KFront right seat cushion heater assembly87510-0R010
87510LFront left seat cushion heater assembly87510-0R010
87510MFront right seat back heater assembly87510-0R020
87510NFront left seat back heater assembly87510-0R020
