Toyota RAV4 悬架横梁和发动机底罩 — Figure 5152

Toyota RAV4 EPC diagram 5152, 悬架横梁和发动机底罩, with 1 images and 26 PNC and OE references.

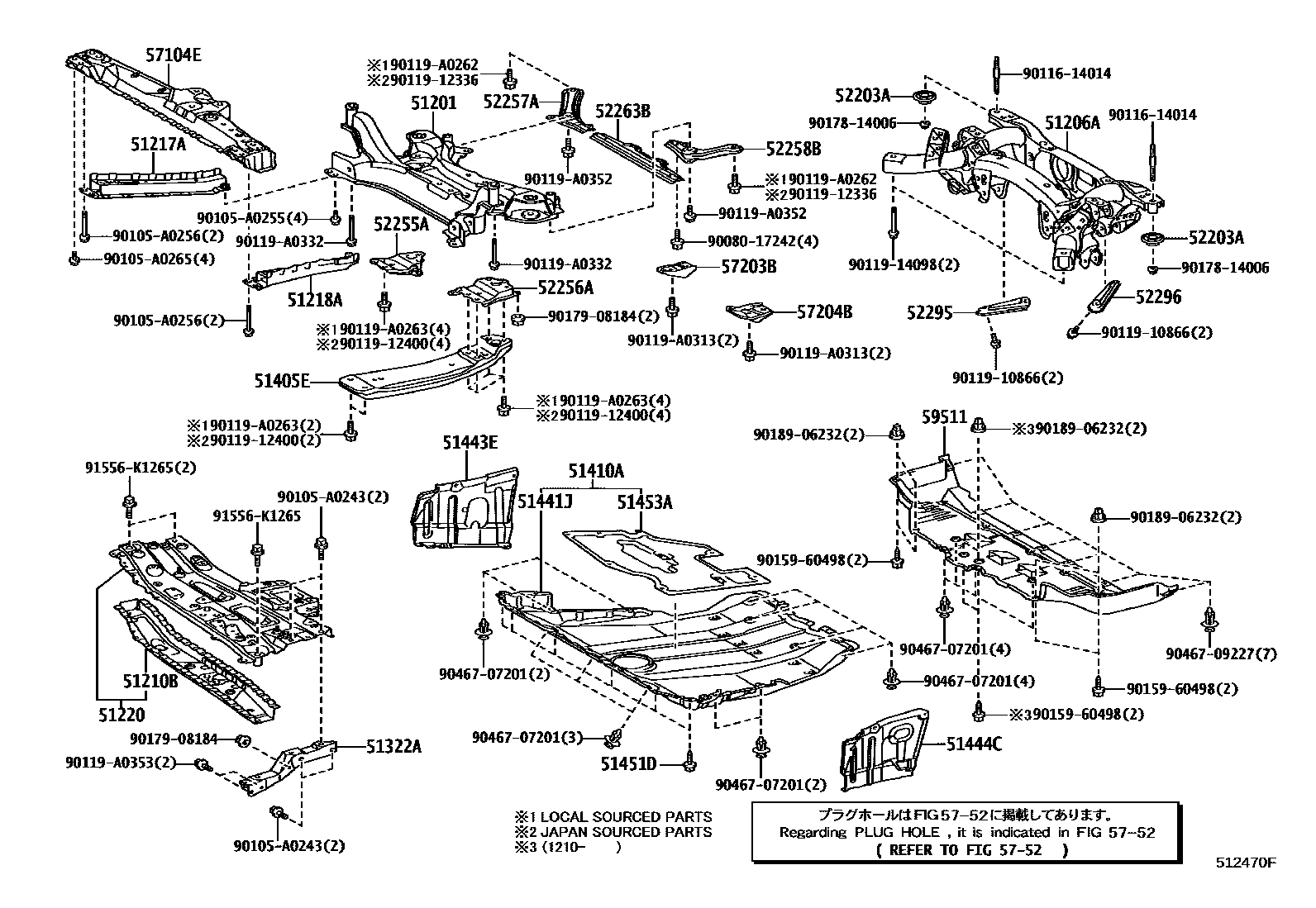

Toyota RAV4 悬架横梁和发动机底罩 EPC diagram — 512470F
悬架横梁和发动机底罩 — 512470F (201204 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-0R020 · 51201-0R021
51206ARear suspension cross member sub-assembly51206-0R032 · 51206-0R034
51210BFrame No. 1 cross member assembly51210-0R010
51217ARight front suspension cross member reinforcement51107-0R010 · 51107-0R040
51218ALeft front suspension cross member reinforcement51108-0R010 · 51108-0R030
51220Frame No. 2 cross member assembly51220-0R010
51322ALeft front suspension cross member bracket51322-0R010
51405ESS-ENSEMBLE ENTRETOISE, DESSOUS DU MOTEUR51405-0R010 · 51405-0R011
51410AENSEMBLE COUVERCLE, DESSOUS DU MOTEUR, NO.151410-0R060 · 51410-0R061
51441JCOUVERCLE, DESSOUS DU MOTEUR51441-0R040 · 51441-0R041
51443ECOUVERCLE, DESSOUS DU MOTEUR, ARRIERE MD51443-0R030
51444CCOUVERCLE, DESSOUS DU MOTEUR, ARRIERE MG51444-0R020
51451DVIS, NO.190159-60498
51453ASILENCIEUX, COUVERCLE DU DESSOUS DU MOTEUR, AVANT51453-0R020
52203ARear body fixed cushion pad sub-assembly52203-0R030
52255ARight front suspension cross member front bracket52255-0R030
52256ALeft front suspension cross member front bracket52256-0R020
52257ARight front suspension cross member rear bracket52257-0R031
52258BLeft front suspension cross member rear bracket52258-0R030
52263BFront suspension cross member No. 1 cushion pad fixing52263-0R010 · 52263-0R011
52295Right rear suspension cross member bracket52295-12040
52296Left rear suspension cross member bracket52296-12010
57104EFront cross member sub-assembly57104-0R030
57203BNo. 2 right front longitudinal beam extension sub-assembly57203-0R010
57204BNo. 2 left front longitudinal beam extension sub-assembly57204-0R010
59511Upper floor board No. 159511-0R010 · 59511-0R011 · 59511-0R012
