Toyota RAV4 Front Spring & Shock Absorber — Figure 4803

Toyota RAV4 EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 27 PNC and OE references.

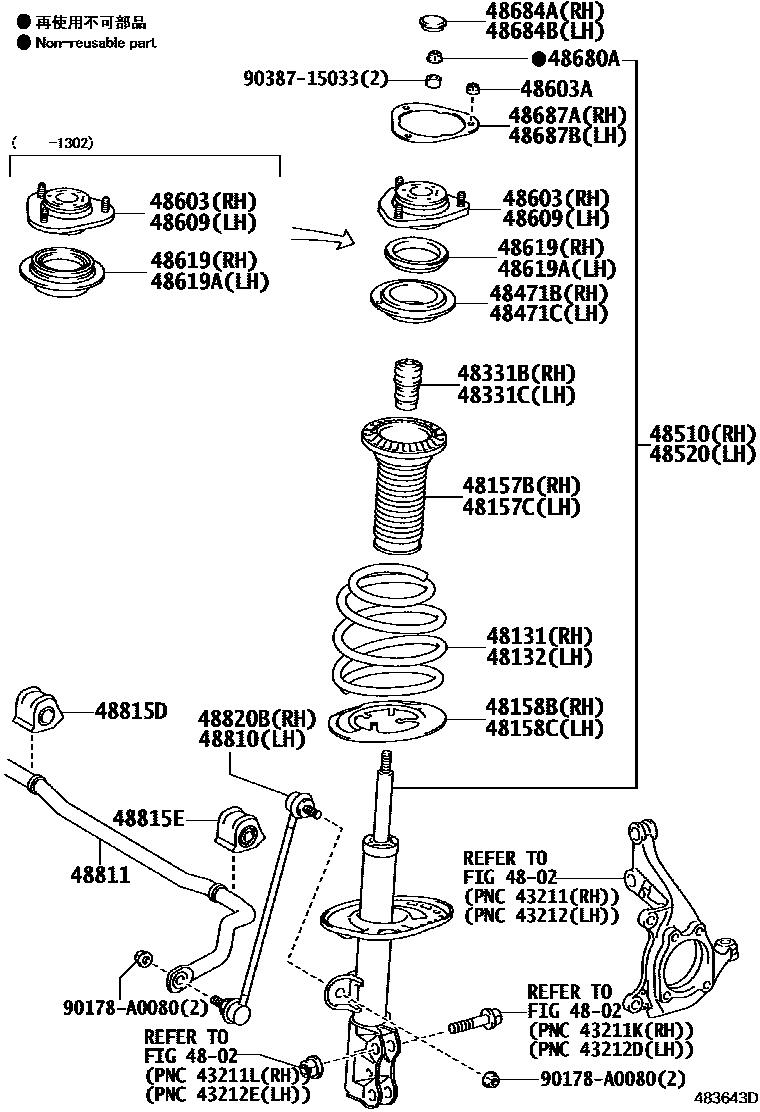

Toyota RAV4 Front Spring & Shock Absorber EPC diagram — 483643D
Front Spring & Shock Absorber — 483643D (201204 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-0R010
48132Left front coil spring48131-0R010
48157BFront coil spring upper right vibration isolation pad48157-0R010
48157CFront coil spring upper left vibration isolation pad48157-0R010
48158BFront coil spring lower right vibration isolation pad48158-42010
48158CFront coil spring lower left vibration isolation pad48158-42010
48331BRight front spring buffer block48331-0R010
48331CLeft front spring buffer block48331-0R010
48471BFront coil spring upper right seat48471-0R010
48471CFront coil spring upper left seat48471-0R010
48510Right front shock absorber assembly48510-09062
48520Left front shock absorber assembly48520-09062
48603Right front suspension bearing sub-assembly48609-0R010 · 48609-0R030
48603ANut (for front suspension mount)90178-A0090
48609Left front suspension bearing sub-assembly48609-0R010 · 48609-0R030
48619Bearing installed on the right sliding column48619-28010 · 48619-42010
48619ABearing installed on the left sliding column48619-28010 · 48619-42010
48680ANut (for front mount to front shock absorber)90177-14005
48684ARight front suspension support dust cover48684-0R010
48684BLeft front suspension support dust cover48684-0R010
48687ARight front suspension support plate48687-0R010
48687BLeft front suspension support plate48687-0R010
48810Left front stabilizer bar link assembly48820-0R010
48811front stabilizer bar48811-0R010 · 48811-0R011
48815DRight front stabilizer bar bushing48815-0R020
48815ELeft front stabilizer bar bushing48815-0R010
48820BRight front stabilizer bar link assembly48820-0R010
