Toyota RAV4 Front Spring & Shock Absorber — Figure 4803

Toyota RAV4 EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 29 PNC and OE references.

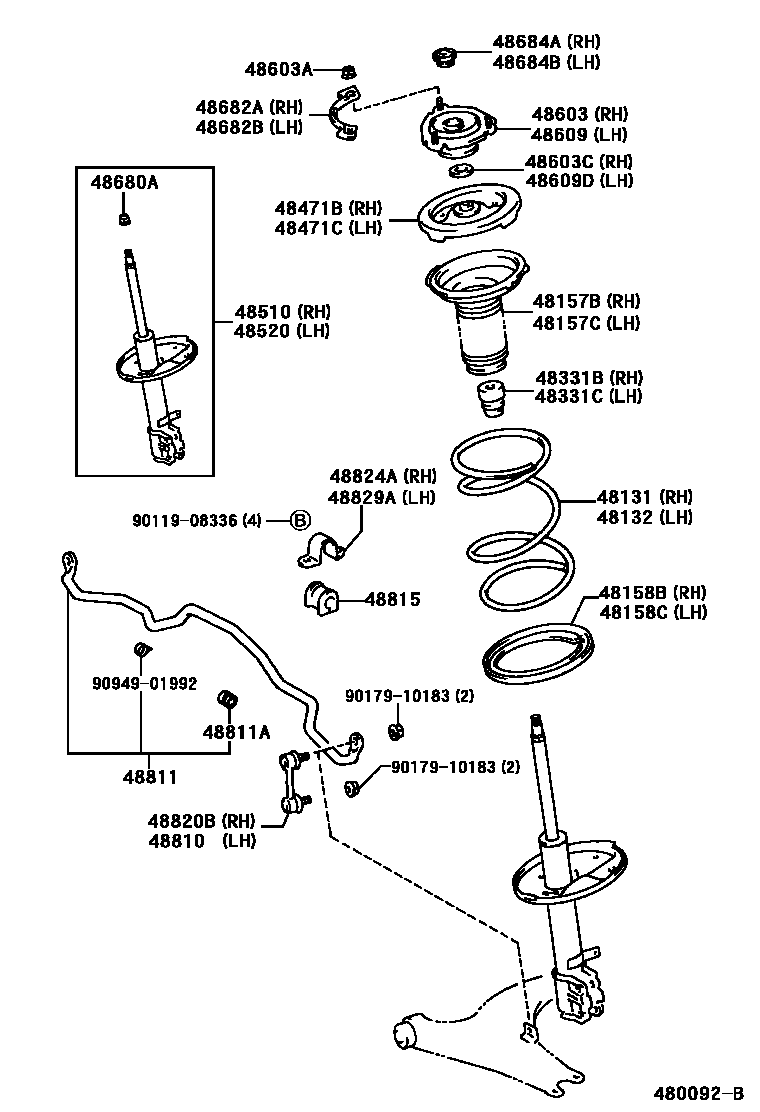

Toyota RAV4 Front Spring & Shock Absorber EPC diagram — 480092B
Front Spring & Shock Absorber — 480092B (199709 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-42230
48132Left front coil spring48131-42230
48157BFront coil spring upper right vibration isolation pad48157-42010
48157CFront coil spring upper left vibration isolation pad48157-42010
48158BFront coil spring lower right vibration isolation pad48158-32030
48158CFront coil spring lower left vibration isolation pad48158-32030
48331BRight front spring buffer block48331-42010
48331CLeft front spring buffer block48331-42010
48471BFront coil spring upper right seat48044-32030
48471CFront coil spring upper left seat48044-32030
48510Right front shock absorber assembly48510-49135 · 48510-49136
48520Left front shock absorber assembly48520-49135 · 48520-49136
48603Right front suspension bearing sub-assembly48609-42010
48603ANut (for front suspension mount)90179-10095
48603CDust seal (for right front suspension mount)90303-22049
48609Left front suspension bearing sub-assembly48609-42010
48609DDust seal (for left front suspension mount)90303-22049
48680ANut (for front mount to front shock absorber)94184-61401
48682ANo. 2 right front suspension support48682-42010
48682BNo. 2 left front suspension support48682-42010
48684ARight front suspension support dust cover48684-32010
48684BLeft front suspension support dust cover48684-32010
48810Left front stabilizer bar link assembly48820-33010
48811front stabilizer bar48811-42030
48811Afront stabilizer bar bushing90385-22003
48815Front stabilizer bar bushing No. 148815-42010
48820BRight front stabilizer bar link assembly48820-33010
48824ARight front stabilizer bar bracket No. 148824-42010
48829ALeft front stabilizer bar bracket No. 148824-42010
