Toyota RAV4 变矩器、前油泵和链条(ATM) — Figure 3502

Toyota RAV4 EPC diagram 3502, 变矩器、前油泵和链条(ATM), with 1 images and 8 PNC and OE references.

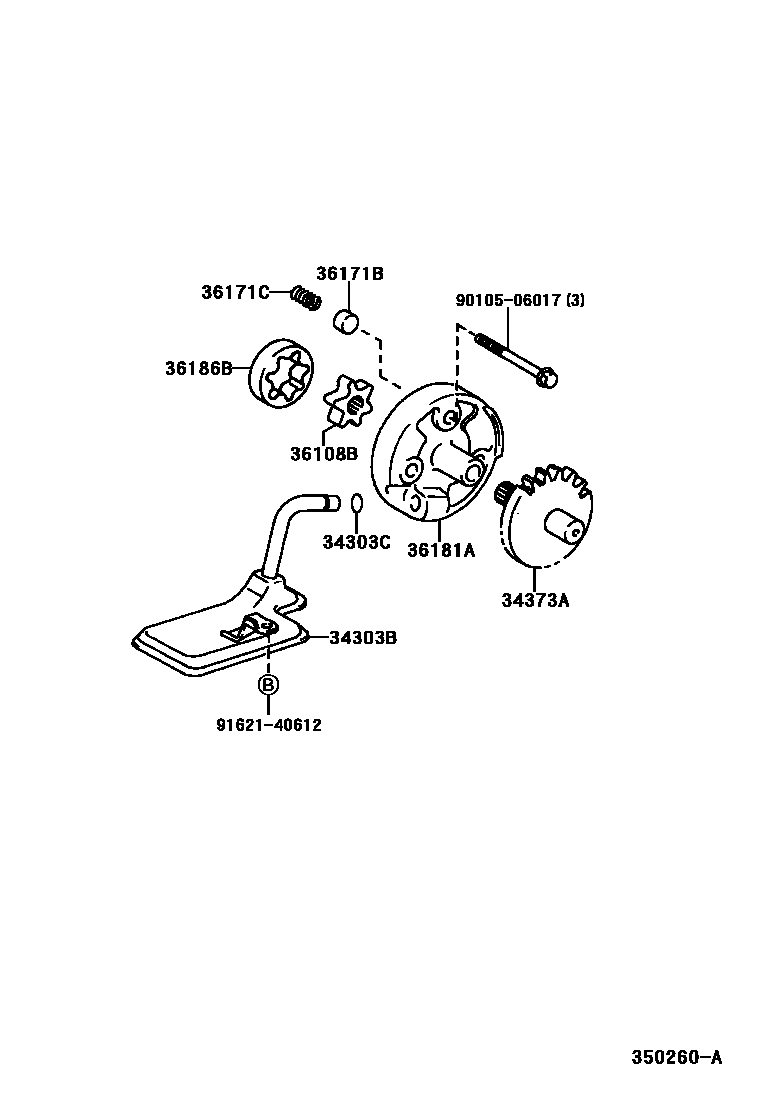

Toyota RAV4 变矩器、前油泵和链条(ATM) EPC diagram — 350260A
变矩器、前油泵和链条(ATM) — 350260A (199709 – 999999)

PNC and OE references

PNCPart nameOE numbers
34303BTransfer case oil filter sub-assembly34303-42010
34303CO-ring90301-06008
34373ATransfer case oil pump driven gear34373-42010
36108BTransfer case oil pump active rotor sub-assembly36108-12010
36171BOil cooler pressure reducing valve36171-12010
36171CCompression spring (for oil cooler pressure reducing valve)90501-06049
36181ATransfer case oil pump body36181-32010
36186BTransfer case oil pump driven rotor36186-12010
