Toyota RAV4 导航和前监视器显示屏 — Figure 8603

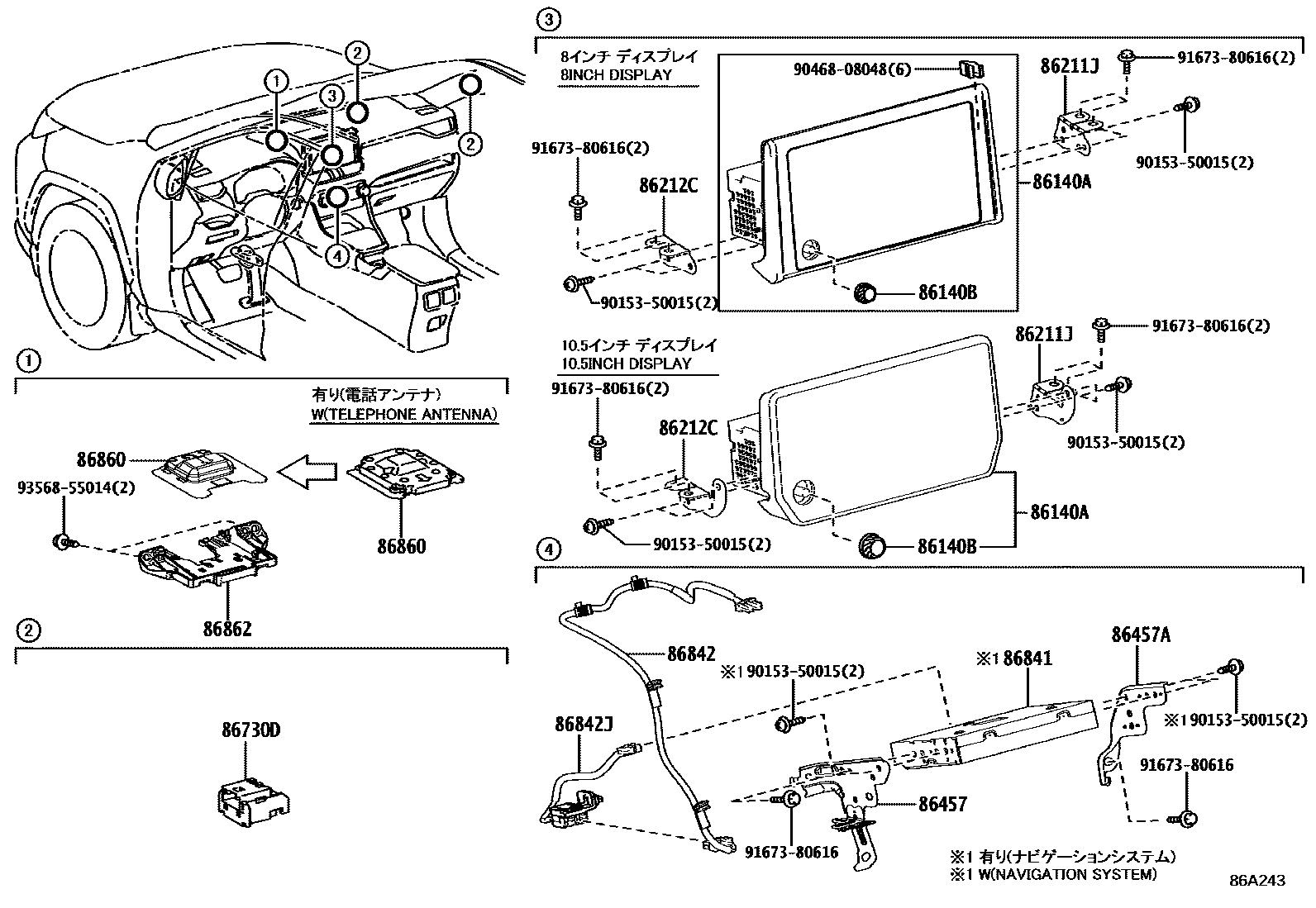

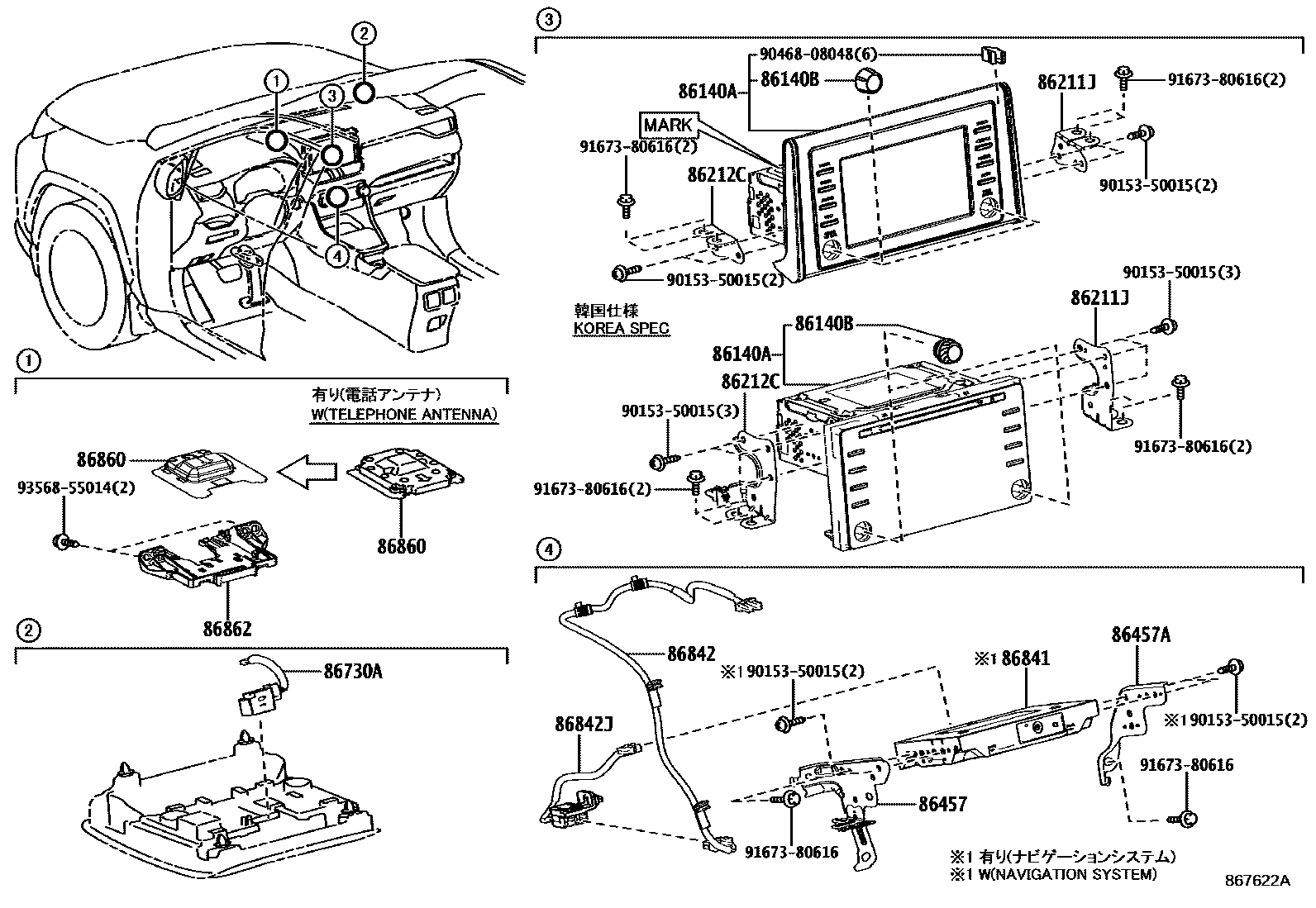

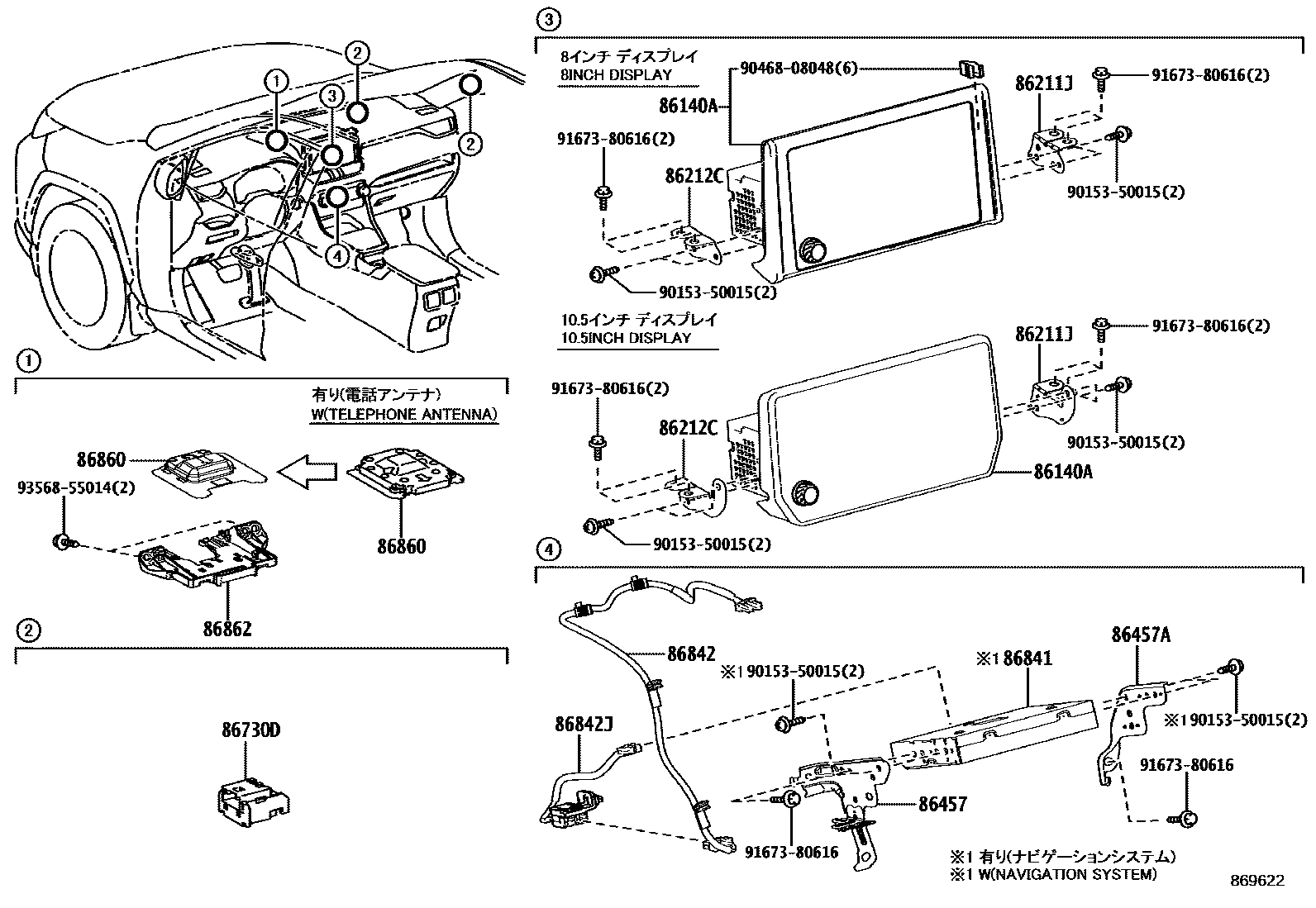

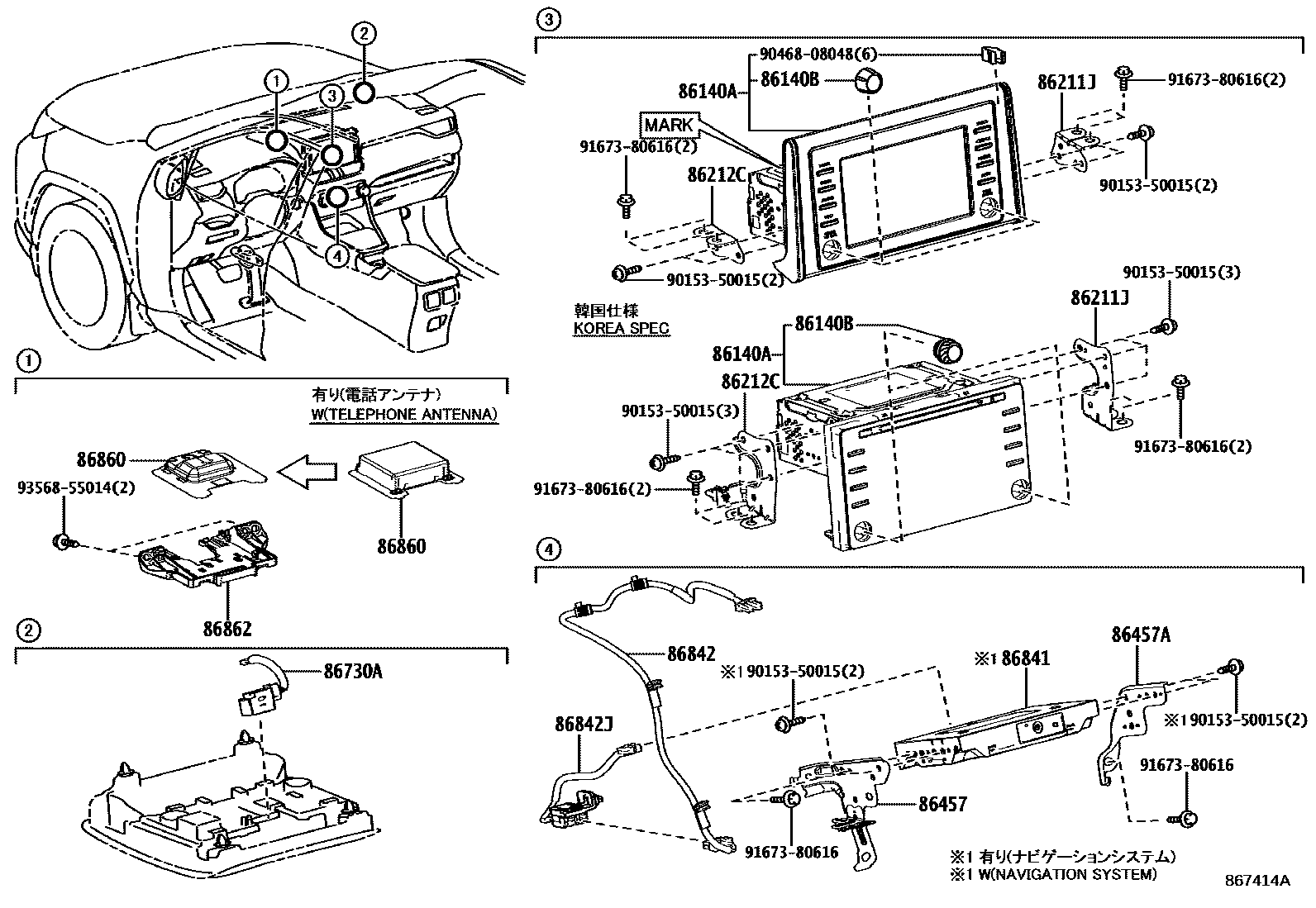

Toyota RAV4 EPC diagram 8603, 导航和前监视器显示屏, with 4 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86100-42810 · 86140-42480 · 86140-42481 · 86140-42490 · 86140-42491 · 86140-42500 · 86140-42510 · 86140-42520 · 86140-42530 · 86140-42680 · 86140-42690 · 86140-42700 · 86140-42A20 · 86140-42A30 · 86140-42A40 · 86140-42A50 · 86140-42A60 · 86140-42A70 · 86140-42A80 · 86140-42A90 · 86140-42B80 · 86140-42J10 · 86140-42J20 · 86140-42J30 · 86140-42L60 · 86140-42L70 · 86140-42L80 |
| 86140B | Radio and display receiver switch button | 90010-22130 · 90010-22131 · 90010-22132 · 90010-23059 · 90010-23065 |
| 86211J | No. 1 radio bracket | 86211-42110 · 86211-42120 · 86211-42170 |
| 86212C | No. 2 radio bracket | 86212-42110 · 86212-42120 · 86212-42170 |
| 86457 | Multimedia module bracket No. 1 | 86457-42010 · 86457-42050 |
| 86457A | Multimedia module bracket No. 2 | 86457-42020 · 86457-42060 |
| 86730A | Telephone amplifier assembly | 86730-42050 · 86730-42060 · 86730-42080 |
| 86730D | ENS. MICROPHONE, TELEPHONE, NO.2 | 86730-42110 |
| 86841 | Navigation ECU | 86840-35010 · 86840-35011 · 86840-35012 · 86840-35013 · 86840-35014 · 86840-35015 · 86840-35016 · 86840-42040 · 86840-42041 · 86840-42042 · 86840-78040 |
| 86842 | Navigation harness No. 1 | 86842-42020 · 86842-42120 |
| 86842J | Navigation harness No. 2 | 86842-42030 |
| 86860 | Navigation antenna assembly | 86860-78010 · 86880-42010 · 86880-47090 · 86880-52020 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-48060 |
