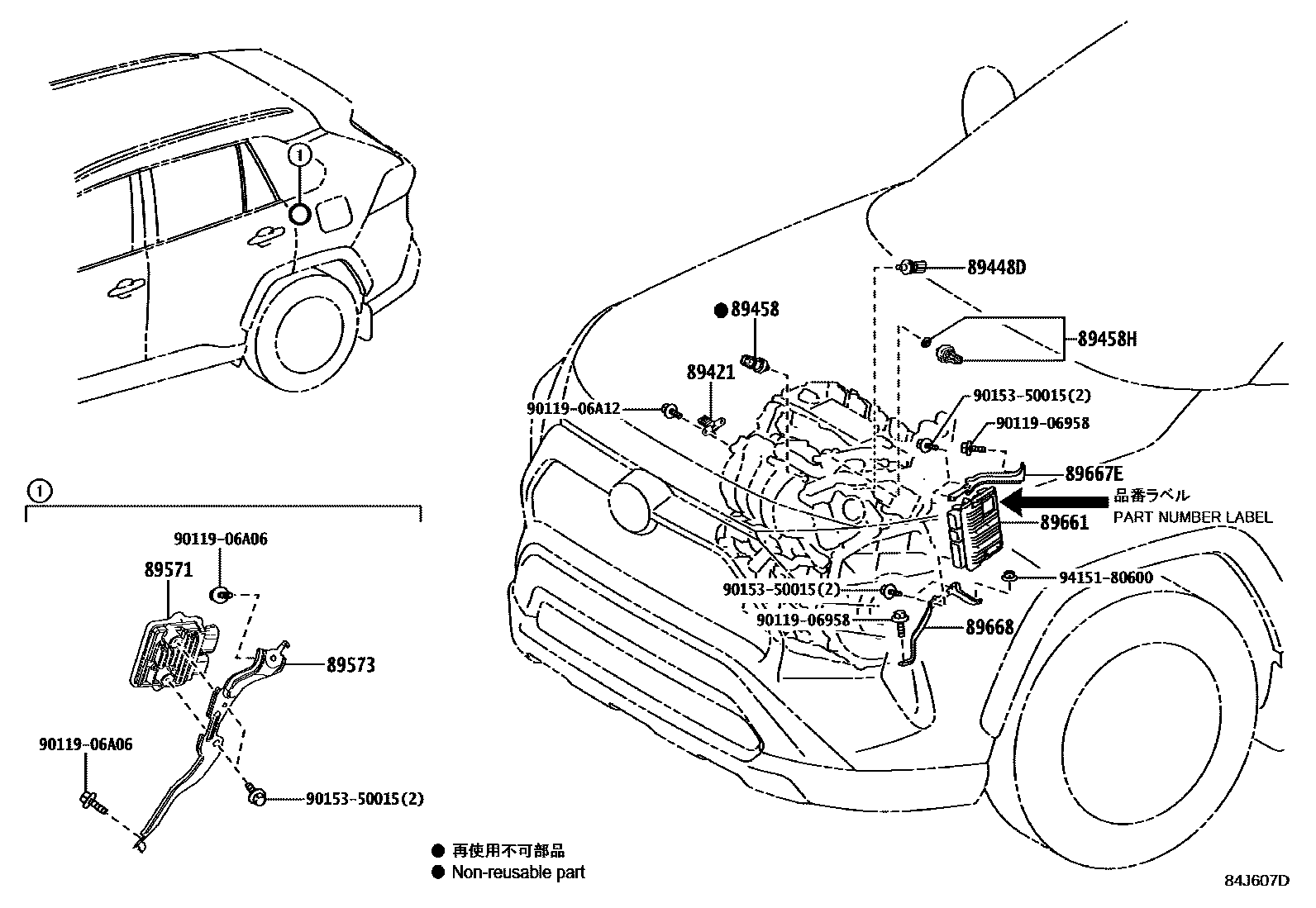

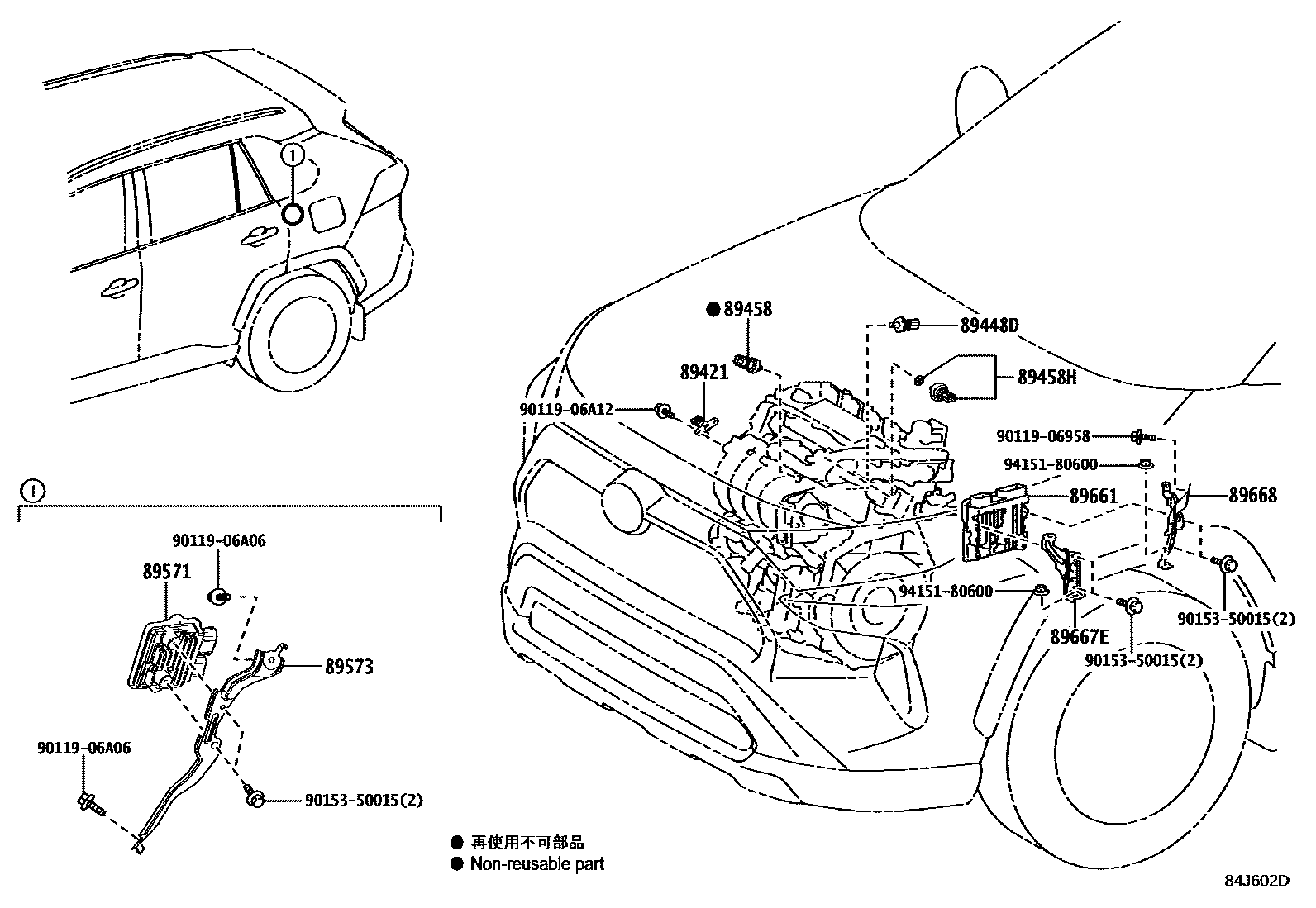

Toyota RAV4 电子燃油喷射系统 — Figure 8404
Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-33010 |
| 89448D | CAPTEUR, PRESSION & TEMPERATURE HUILE | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | CAPTEUR, PRESSION ESSENCE, NO.2 | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-12010 · 89571-42010 · 89571-48010 |
| 89573 | Fuel pump control ECU bracket | 89573-42030 |
| 89661 | Engine control ECU | 89661-42L60 · 89661-42L90 · 89661-42L91 · 89661-42M00 · 89661-42M01 · 89661-42Y80 · 89661-42Y90 · 89661-42Z00 · 89661-42Z10 · 89661-42Z20 · 89661-42Z70 · 89661-42Z90 · 89661-4A030 · 89661-4A031 · 89661-4A280 · 89661-4A530 · 89661-4A630 · 89661-4A680 · 89661-4A740 · 89661-4A830 · 89661-4AA00 · 89661-4AA01 · 89661-4AA10 · 89661-4AA11 · 89661-4AA20 · 89661-4AA30 · 89661-4AA31 · 89661-4AA40 · 89661-4AA41 · 89661-4AA90 · 89661-4AB00 · 89661-4AB01 · 89661-4AB10 · 89661-4AB50 · 89661-4AB60 · 89661-4AB70 · 89661-4AB80 · 89661-4AC20 · 89661-4AF40 · 89661-4AF41 · 89661-4AG30 · 89661-4AG31 · 89661-4AG60 · 89661-4AG61 · 89661-4AG70 · 89661-4AG71 · 89661-4AG80 · 89661-4AG81 · 89661-4AG90 · 89661-4AG91 · 89661-4AJ00 · 89661-4AJ01 · 89661-4AP50 · 89661-4AP60 · 89661-4AR50 · 89661-4AR60 · 89661-4AR80 · 89661-4AV00 · 89661-4AV10 · 89661-4AV30 · 89661-4AV40 |
| 89667E | No. 1 engine control ECU bracket | 89667-33190 · 89667-42080 · 89667-42081 |
| 89668 | No. 2 engine control ECU bracket | 89668-42080 · 89668-42100 |
