Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 24 images and 20 PNC and OE references.

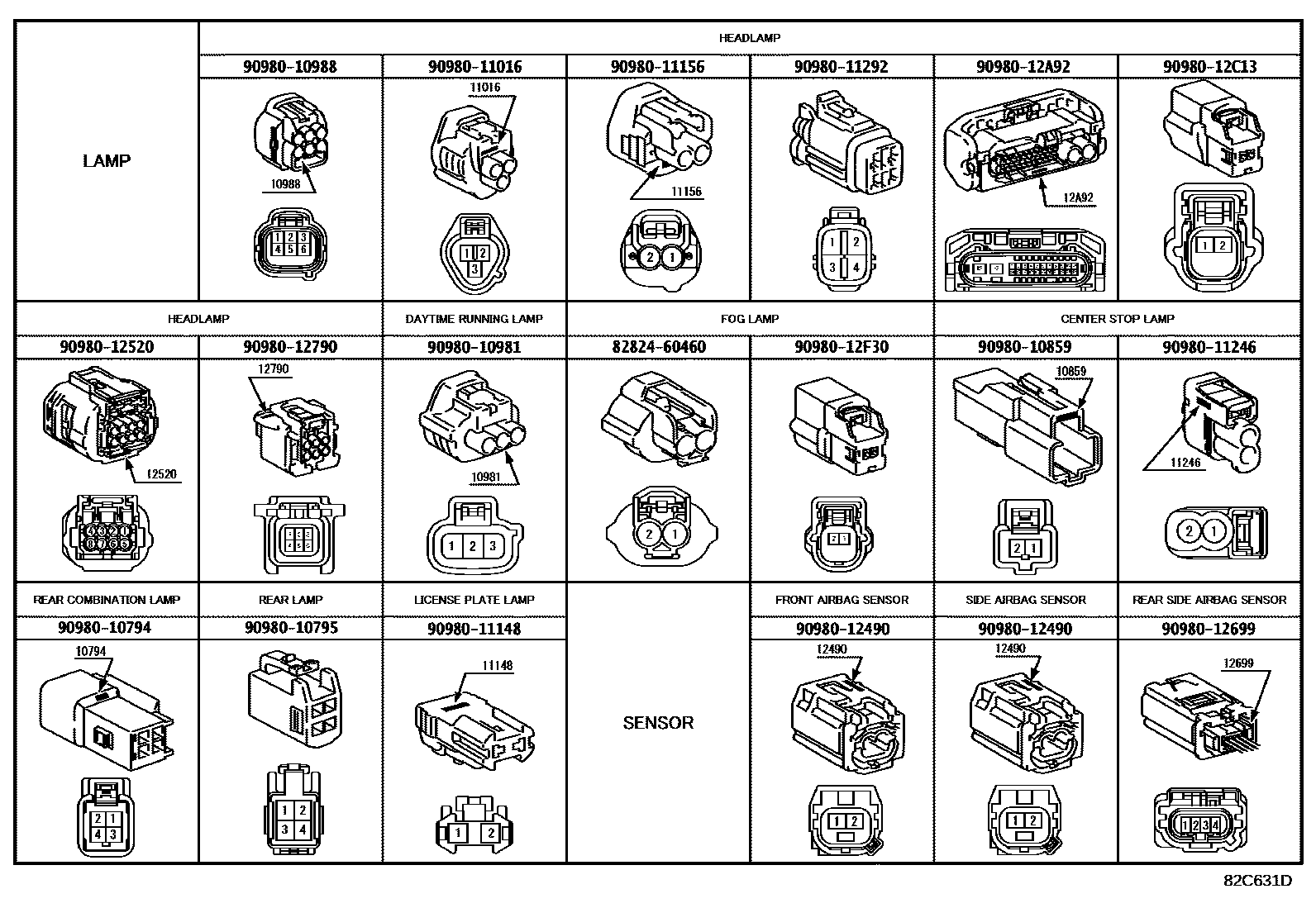

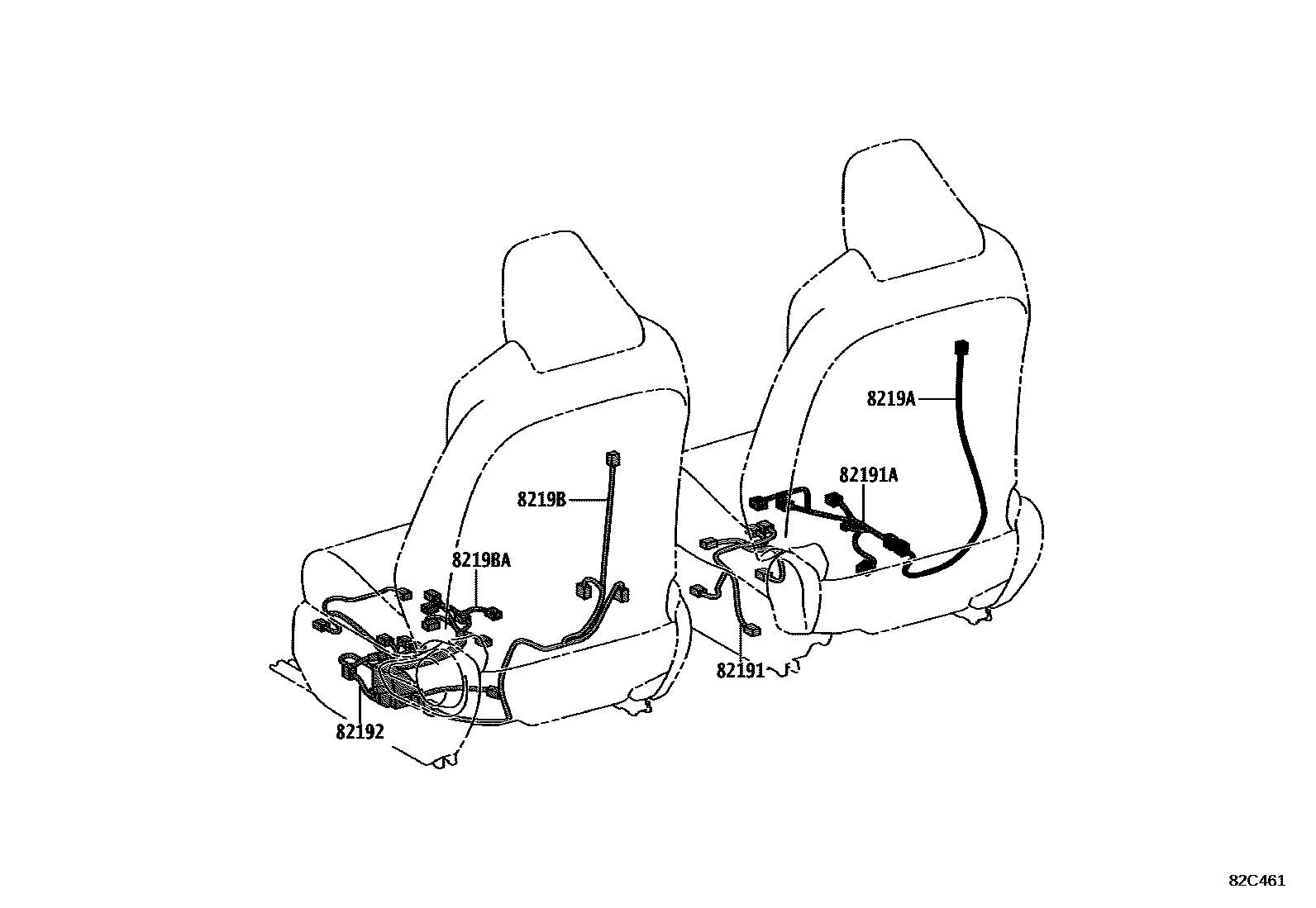

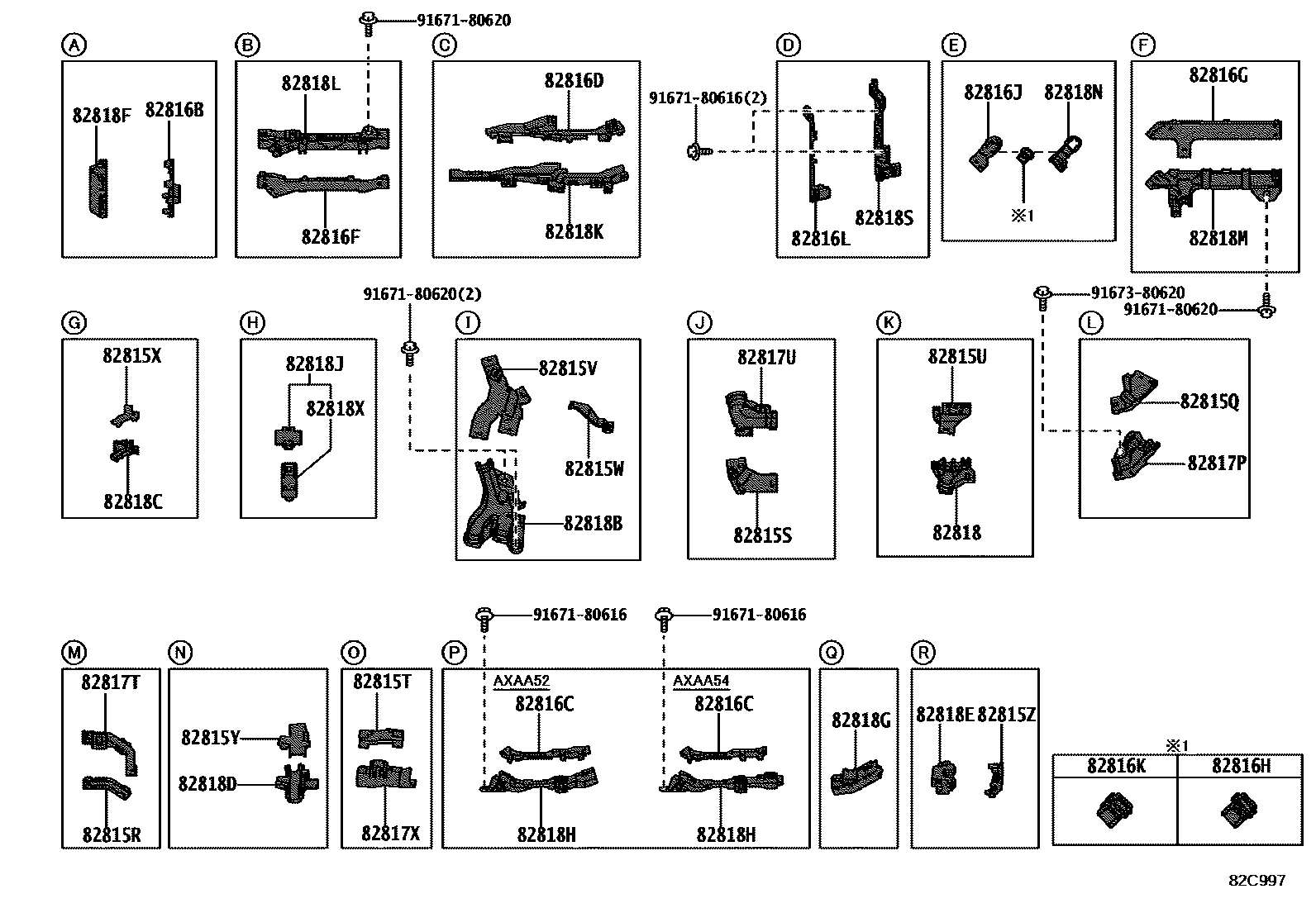

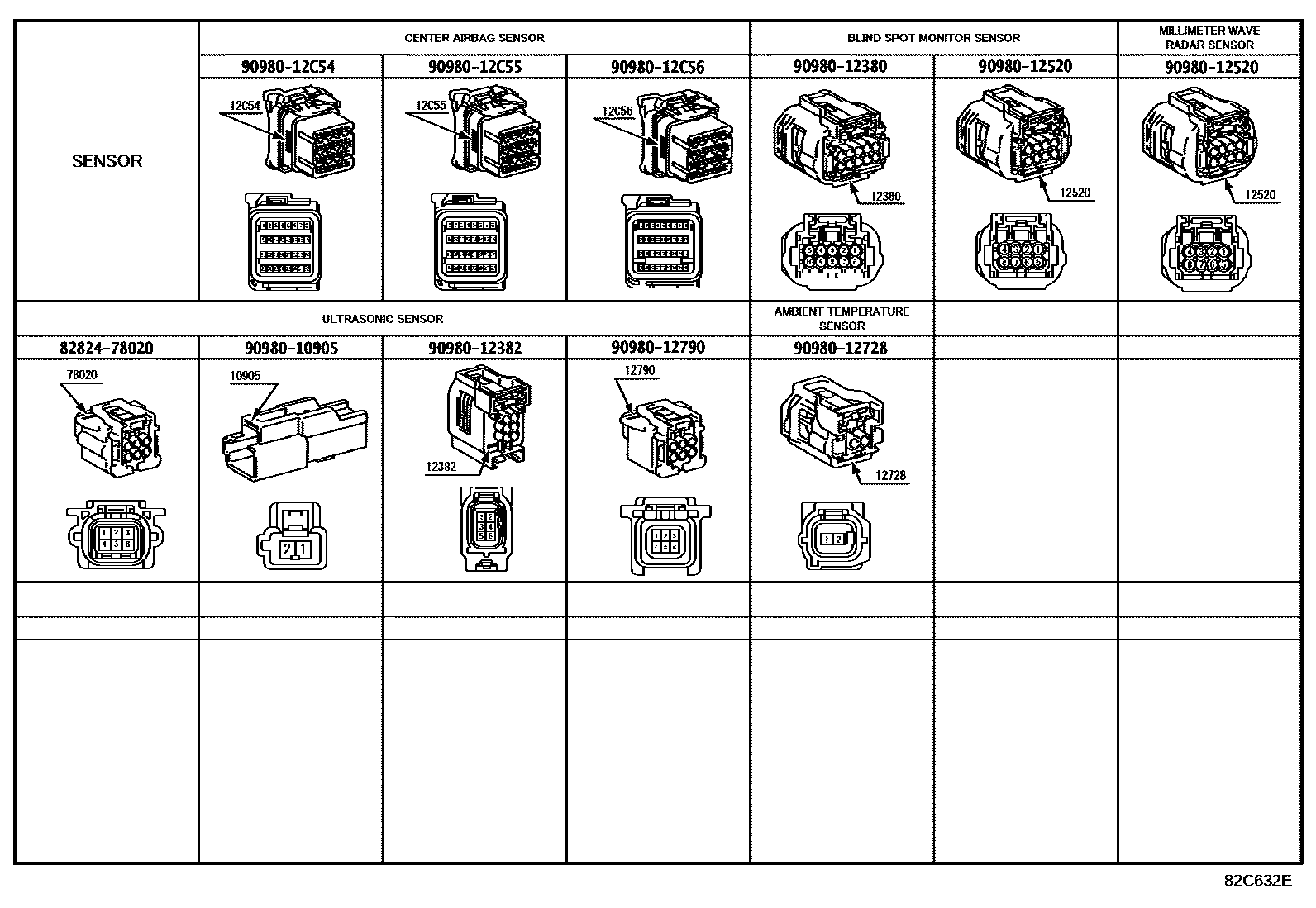

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81269B | JOINT, FEU ANTIBROUILLARD | 81269-42010 |

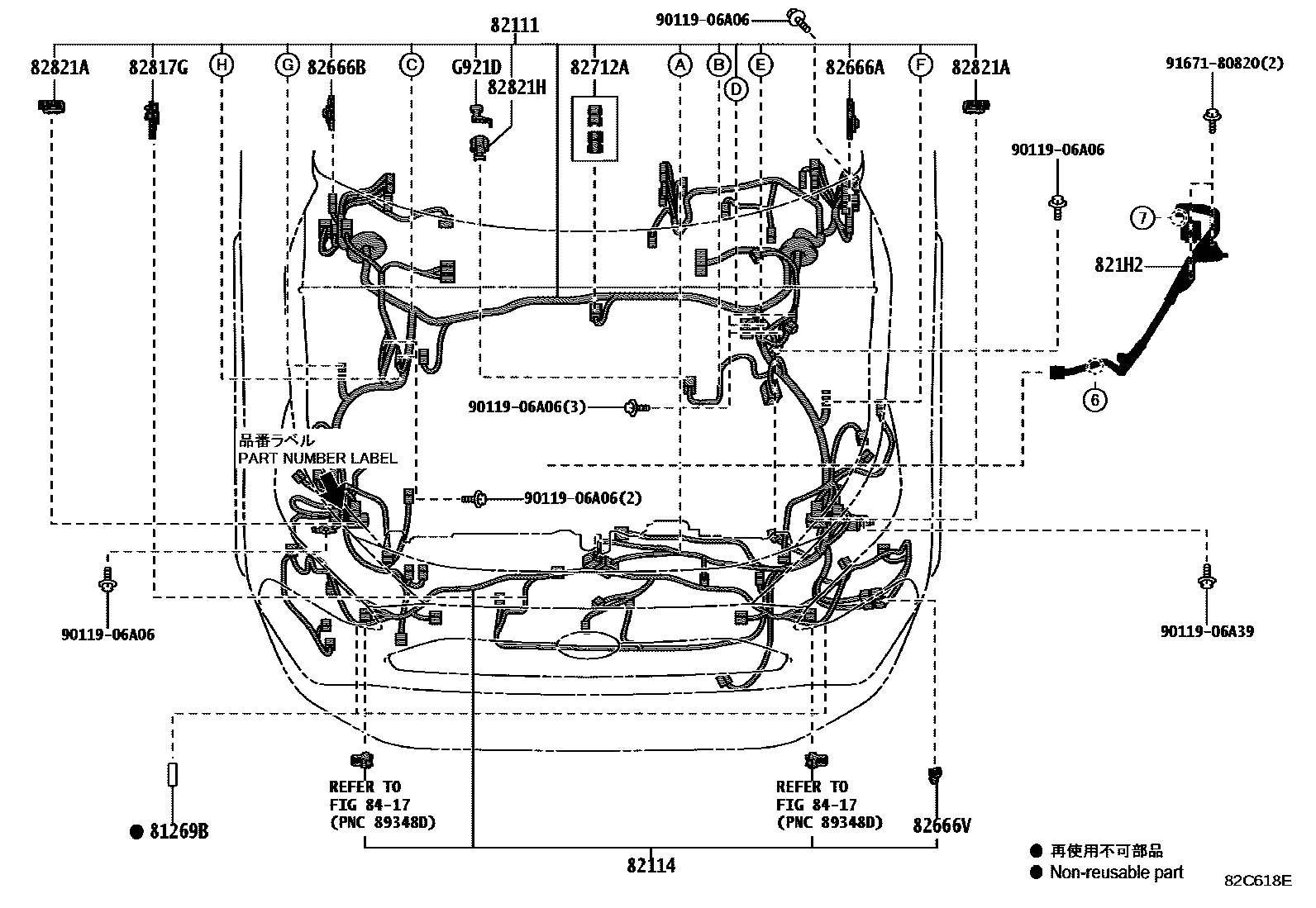

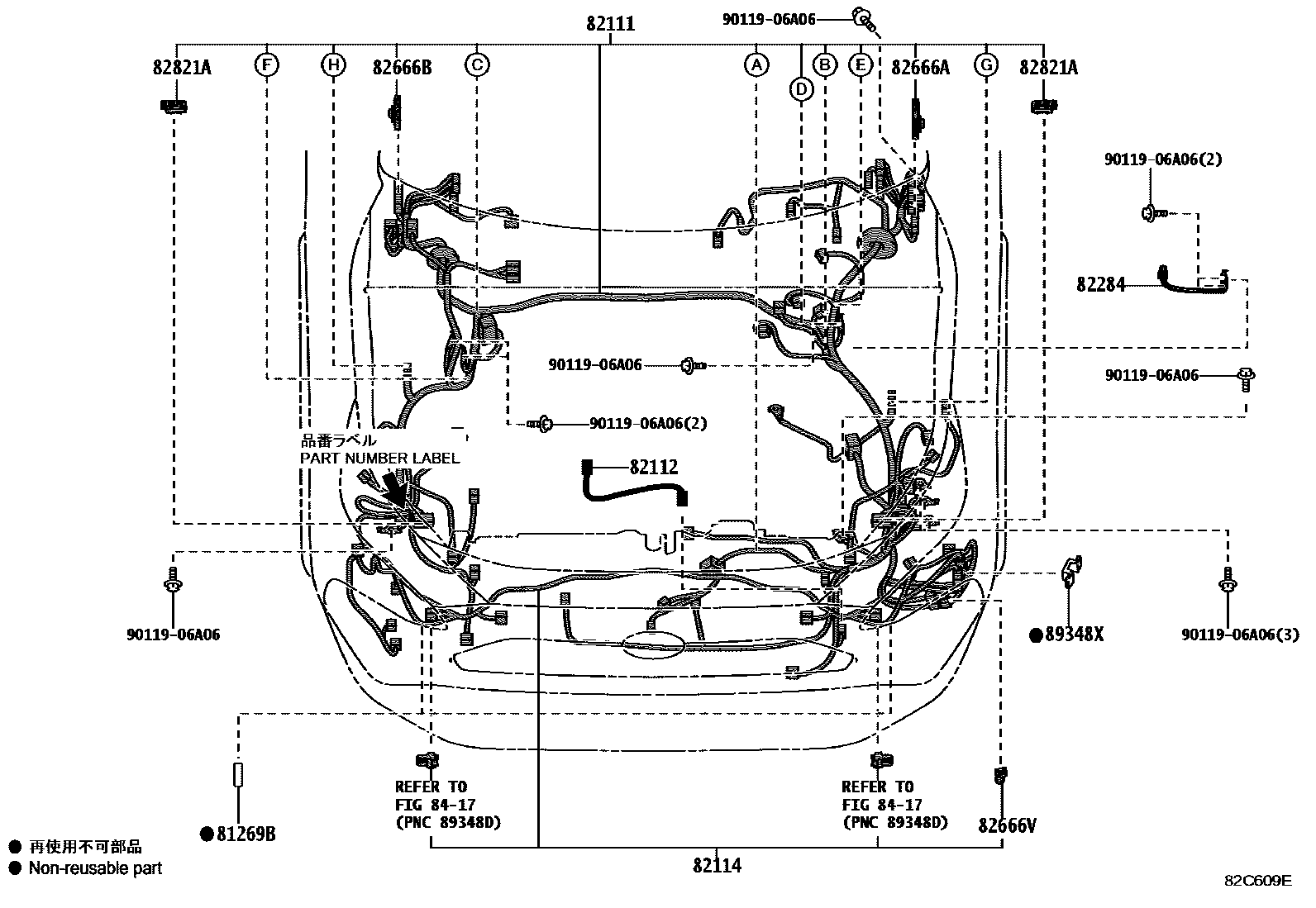

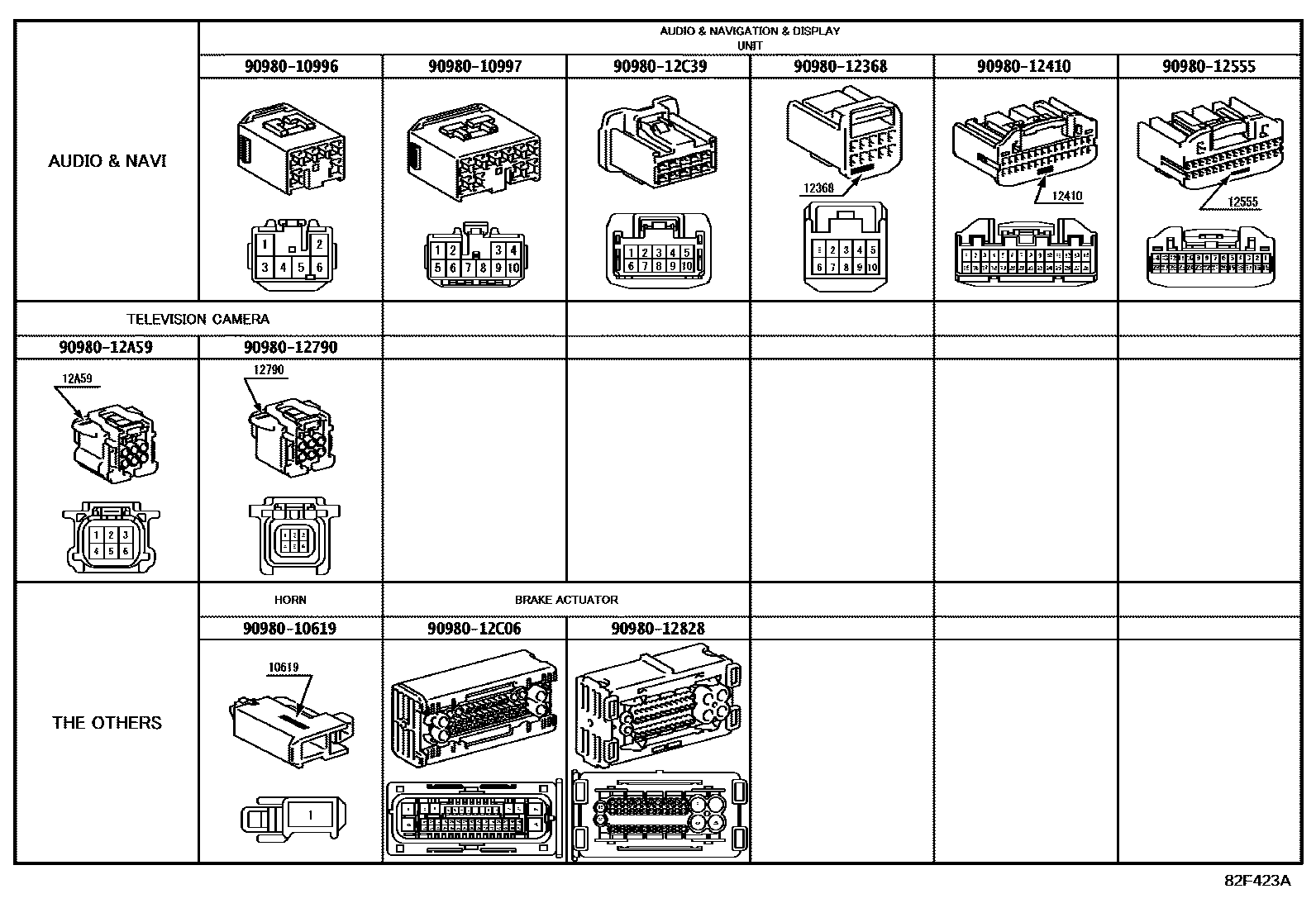

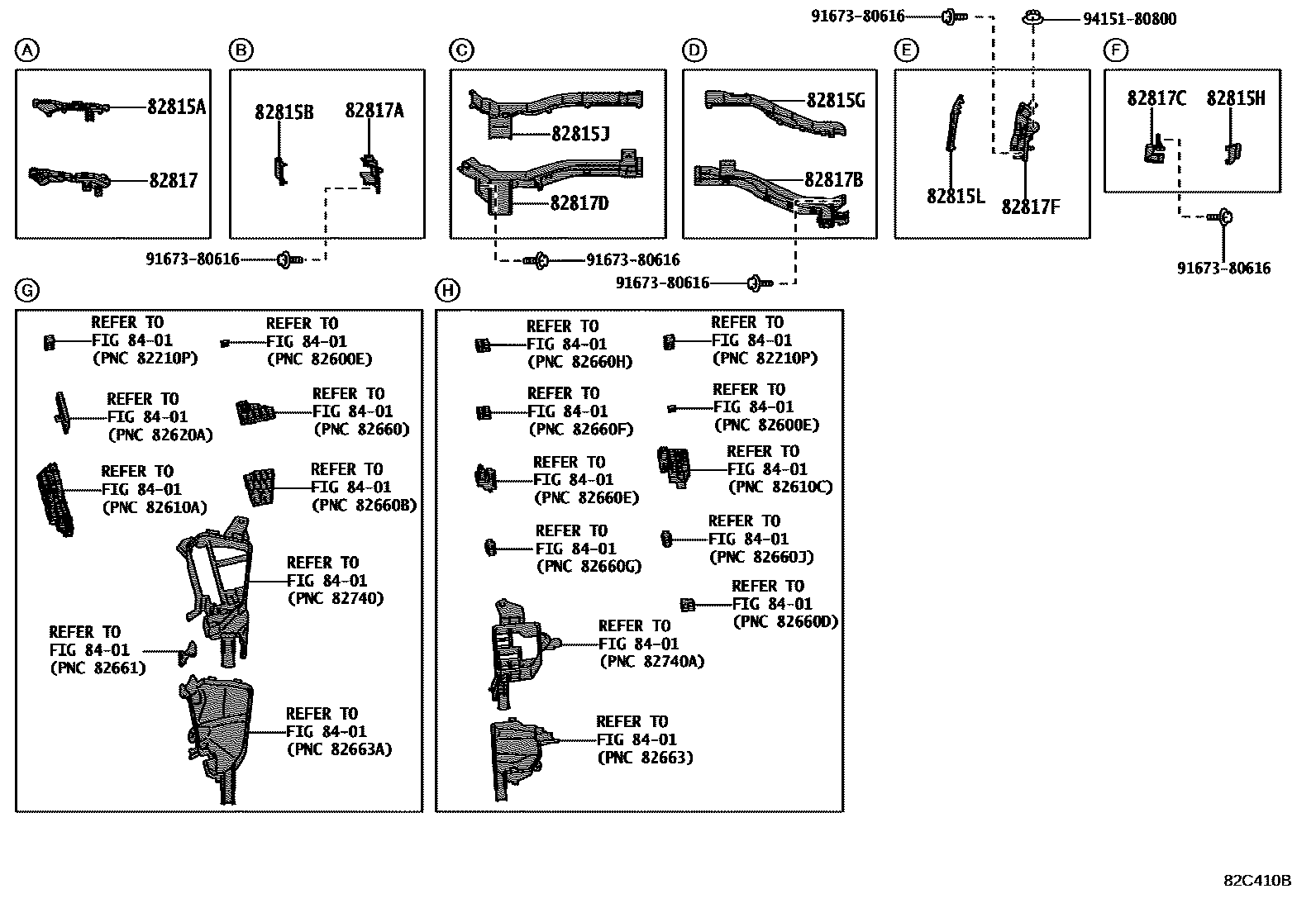

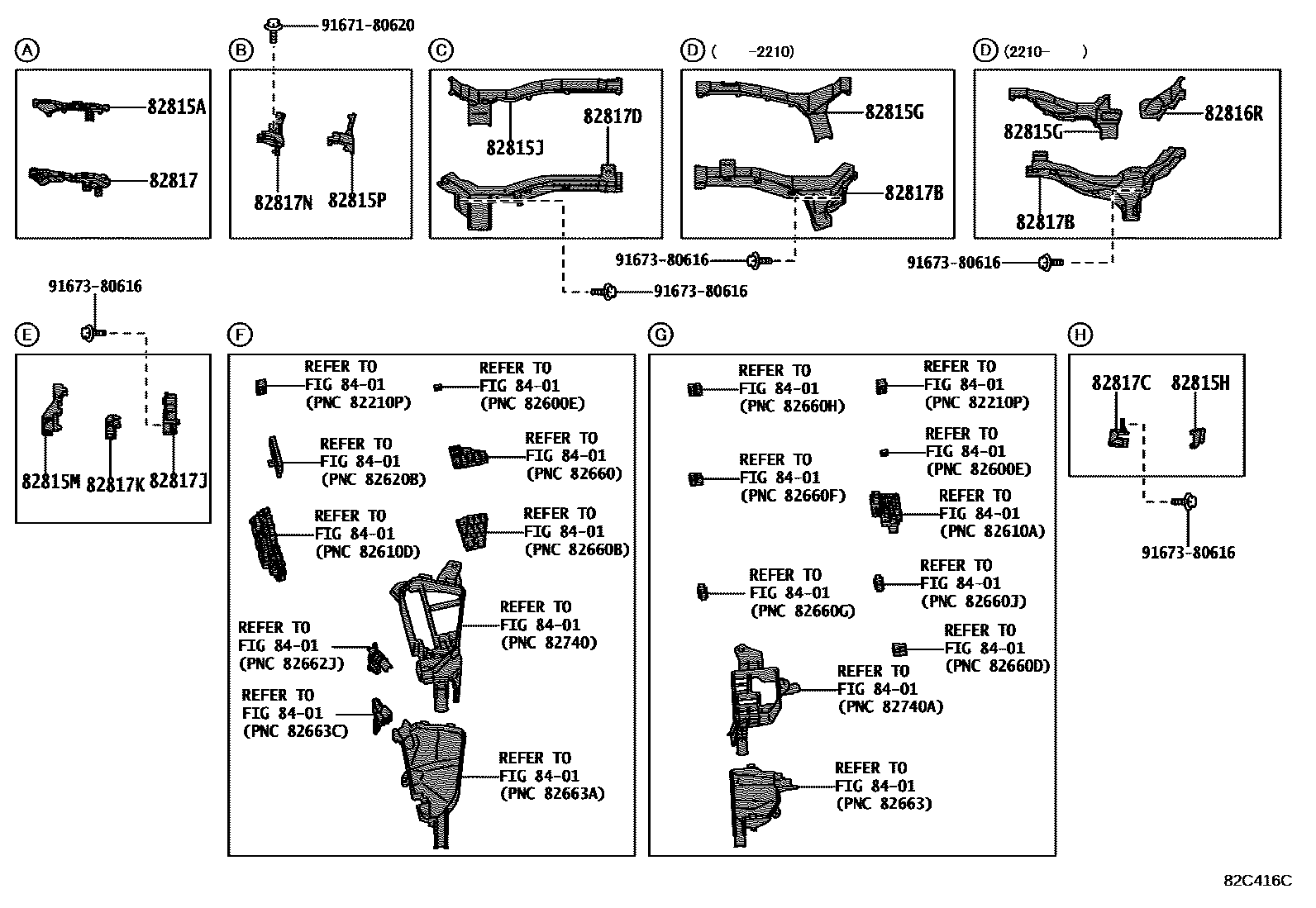

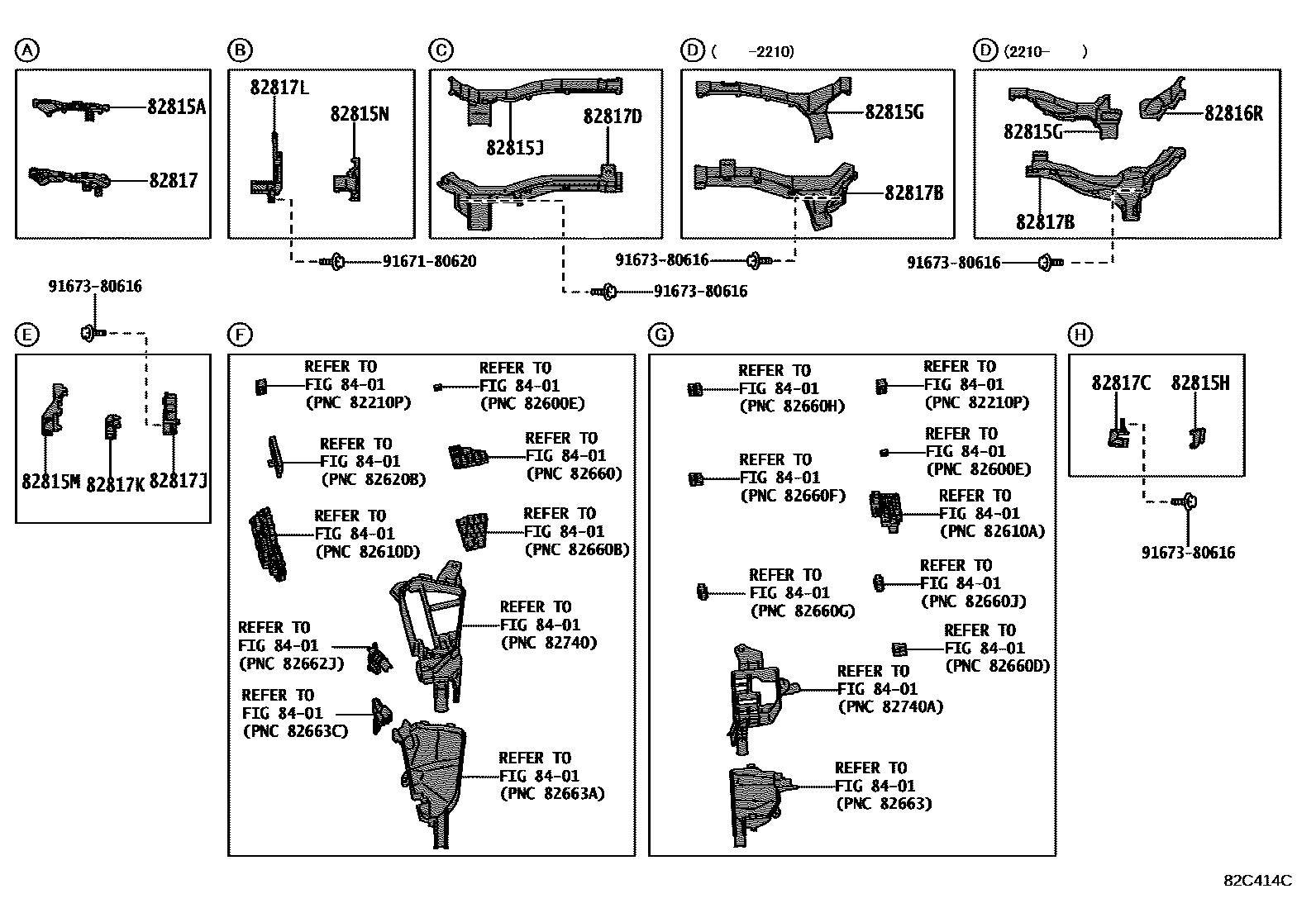

| 82111 | Engine room main wiring harness | 82111-4AU70 · 82111-4AU71 · 82111-4AU72 · 82111-4AU73 · 82111-4AU74 · 82111-4AU80 · 82111-4AU81 · 82111-4AU90 · 82111-4AU91 · 82111-4AX10 · 82111-4AX11 · 82111-4AX12 · 82111-4AX13 · 82111-4AX14 · 82111-4AX15 · 82111-4AY30 · 82111-4AY32 · 82111-4AY33 · 82111-4AY70 · 82111-4AY80 · 82111-4AY81 · 82111-4AZ40 · 82111-4AZ41 · 82111-4AZ50 · 82111-4AZ51 · 82111-4AZ52 · 82111-4AZ53 · 82111-4AZ54 · 82111-4AZ55 · 82115-42050 · 82115-42051 · 82115-42052 · 82115-42070 · 82115-42071 · 82115-42072 · 82115-42440 · 82115-42J81 · 82115-42J90 · 82115-42J91 · 82115-42K00 · 82115-42K10 · 82115-42K11 · 82115-42K12 · 82115-42K20 · 82115-42K21 · 82115-42K23 · 82115-42K30 · 82115-42K31 · 82115-42K32 · 82115-42K40 · 82115-42N50 · 82115-42N60 · 82115-42N61 · 82115-42Z50 |
| 82112 | Engine room wiring harness No. 2 | 82112-42080 |
| 82114 | Engine room wiring harness No. 4 | 82114-42090 · 82114-42091 · 82114-42092 · 82114-42100 · 82114-42101 · 82114-42140 · 82114-42190 · 82114-42191 · 82114-42192 · 82114-42240 · 82114-42241 · 82114-42242 · 82114-42243 · 82114-42250 · 82114-42251 · 82114-42252 · 82114-42253 · 82114-42260 · 82114-42261 · 82114-42270 · 82114-42680 · 82114-42681 · 82114-42690 · 82114-42700 · 82114-42830 · 82114-42831 · 82114-42850 · 82114-42851 |

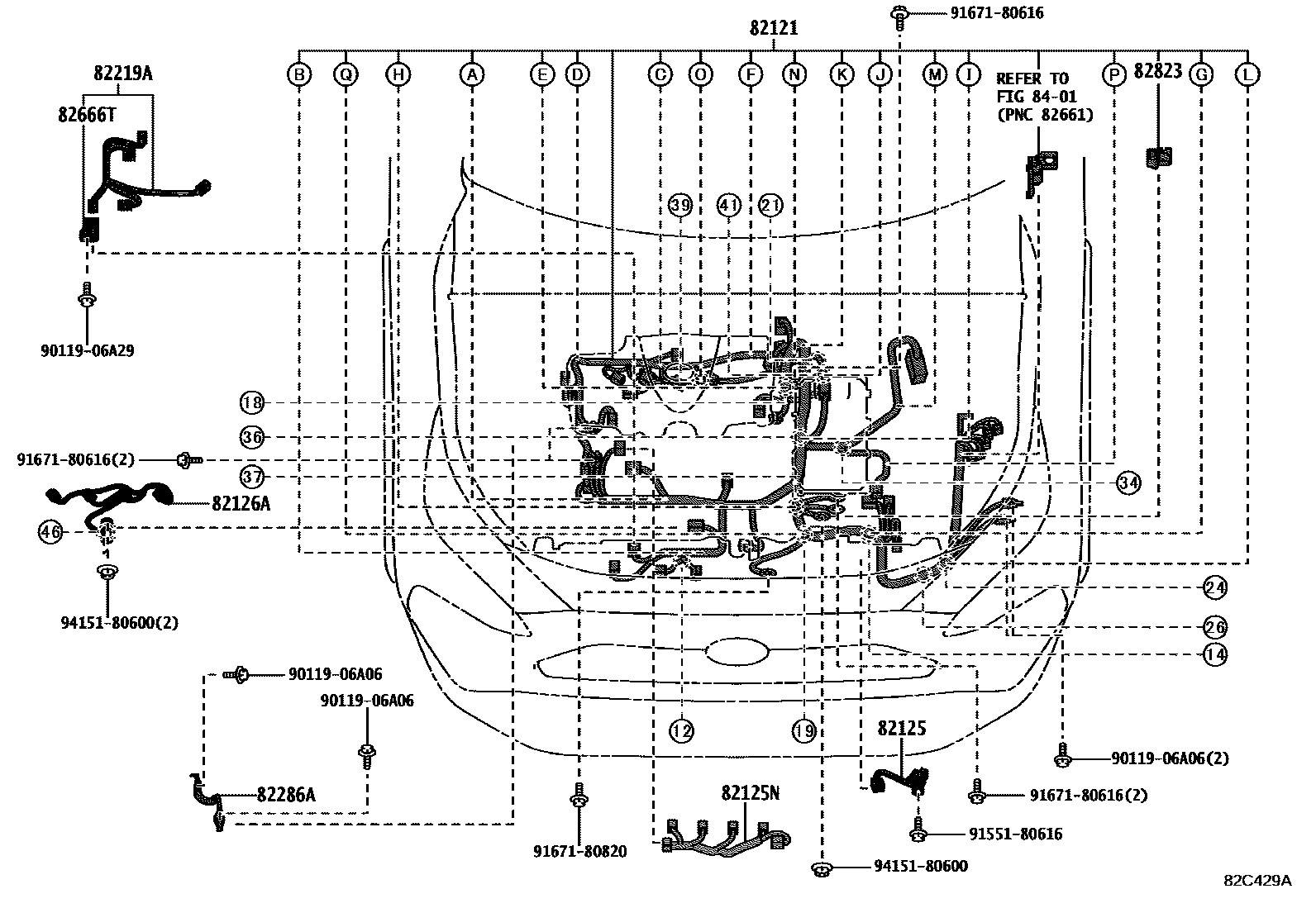

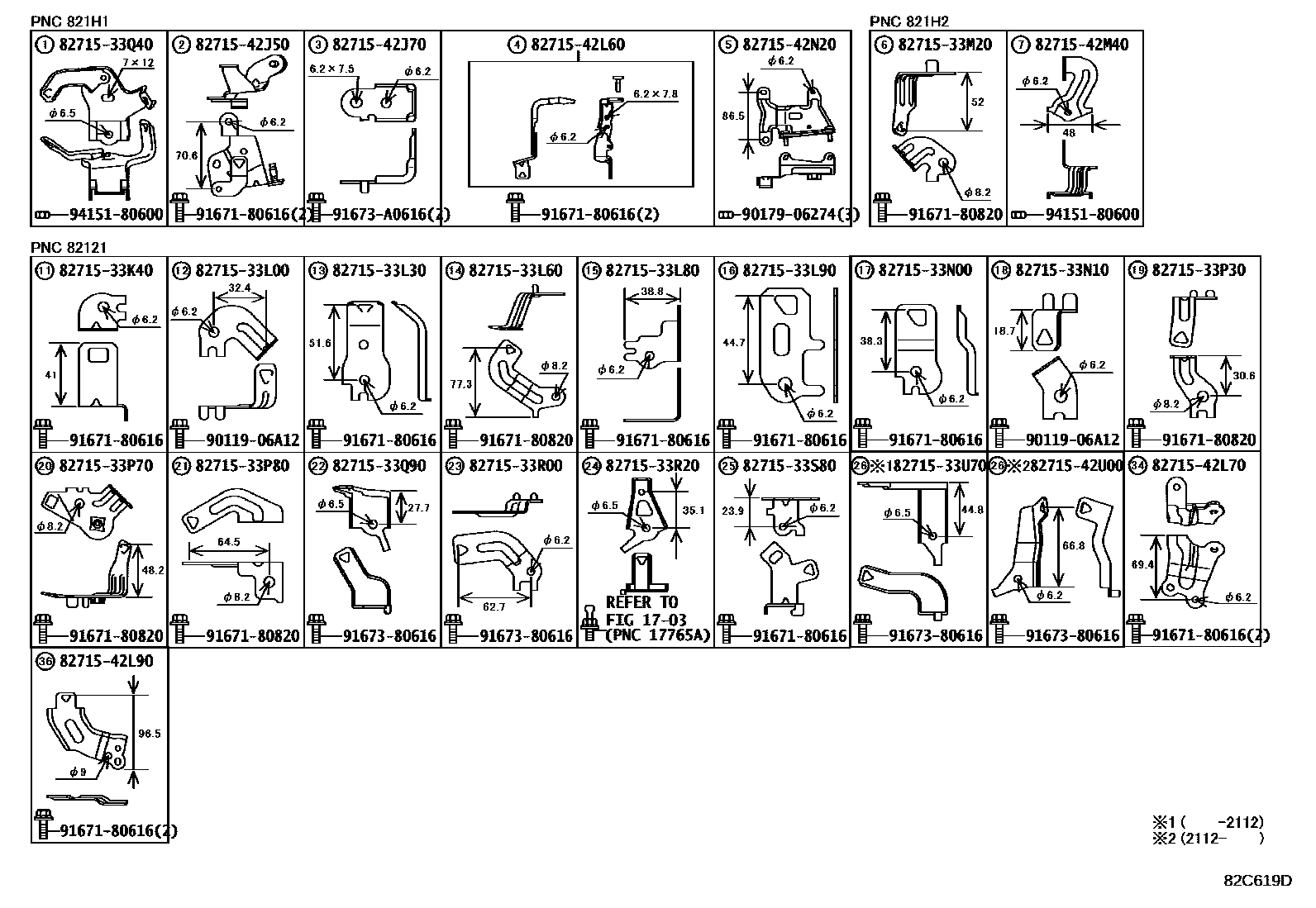

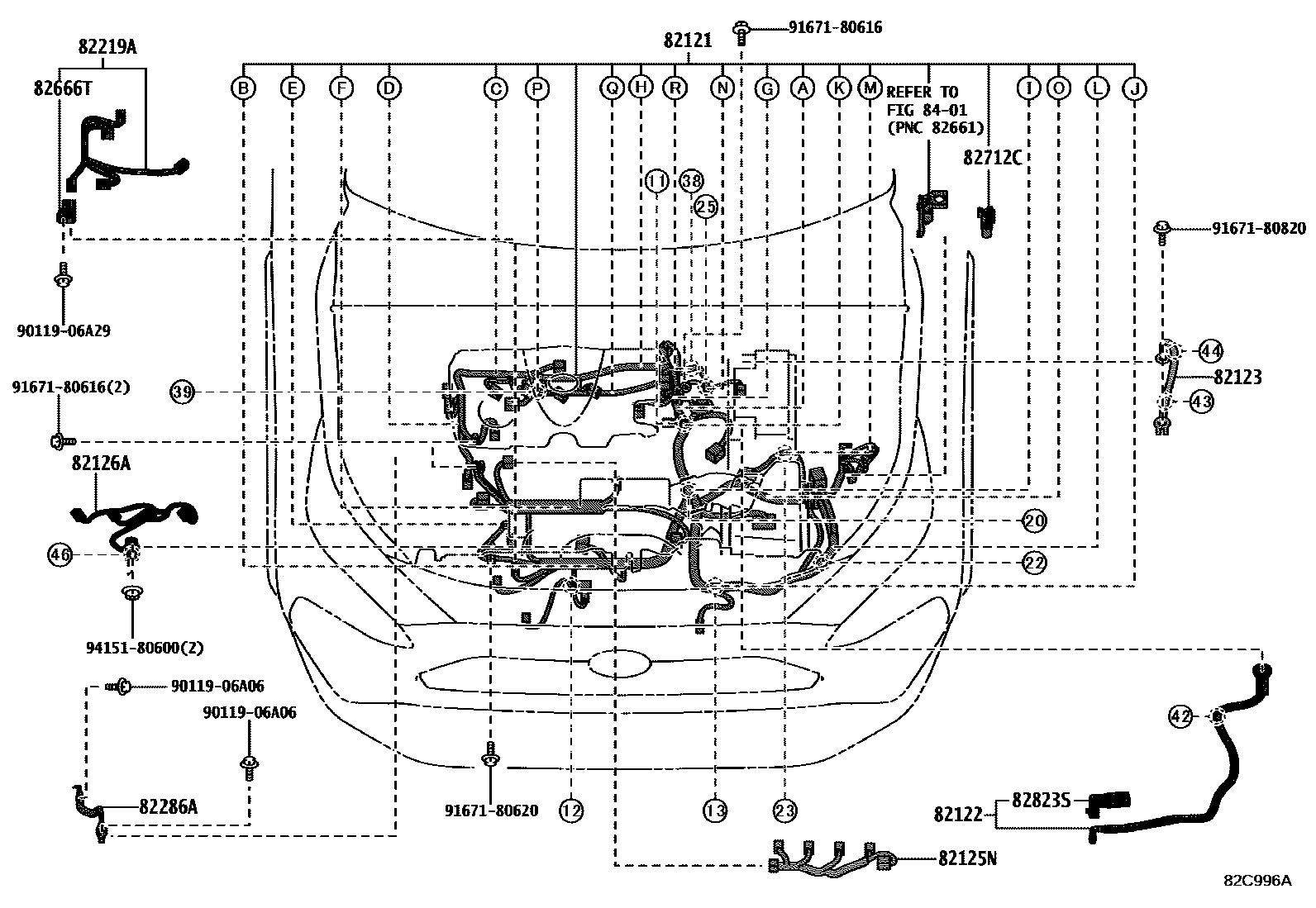

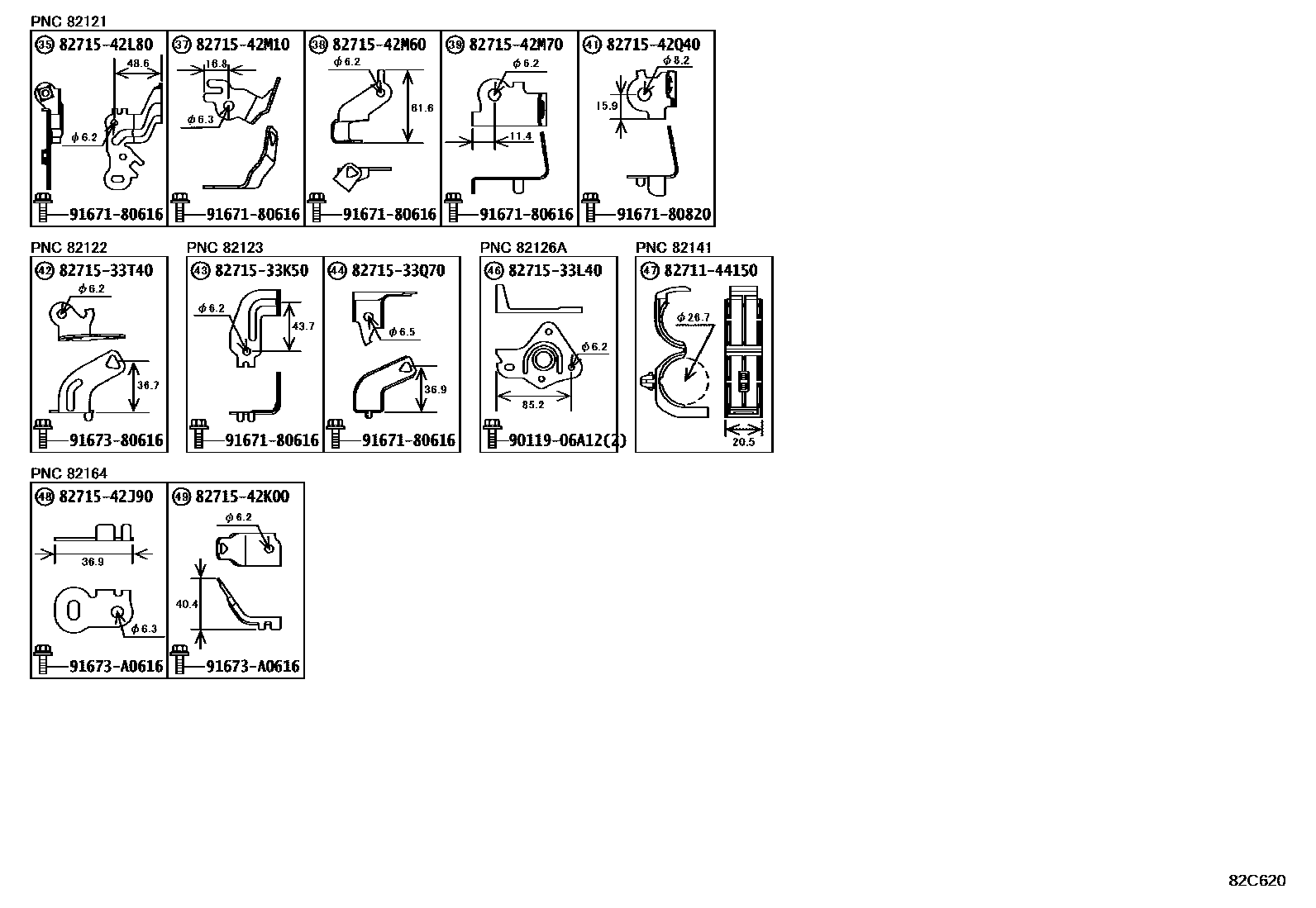

| 82121 | Engine wiring harness | 82121-42K30 · 82121-42K31 · 82121-42K60 · 82121-42K80 · 82121-42K81 · 82121-42L00 · 82121-42L01 · 82121-42L02 · 82121-42N10 · 82121-42N11 · 82121-42N30 · 82121-42N31 · 82121-42Q20 · 82121-42Q21 · 82121-42Q50 · 82121-42Q51 · 82121-42R60 · 82121-42T70 · 82121-42T71 · 82121-42T72 · 82121-42U80 · 82121-42U90 |
| 82122 | Engine No. 2 wiring harness | 82122-42190 · 82122-42220 · 82122-42221 |
| 82123 | Engine No. 3 wiring harness | 82123-42360 · 82123-42390 |
| 82125 | Transmission wiring harness | 82125-33270 |
| 82125N | Engine No. 5 wiring harness | 82125-33180 · 82125-33220 |
| 82126A | CABLE, MOTEUR, NO.6 | 82126-33050 |

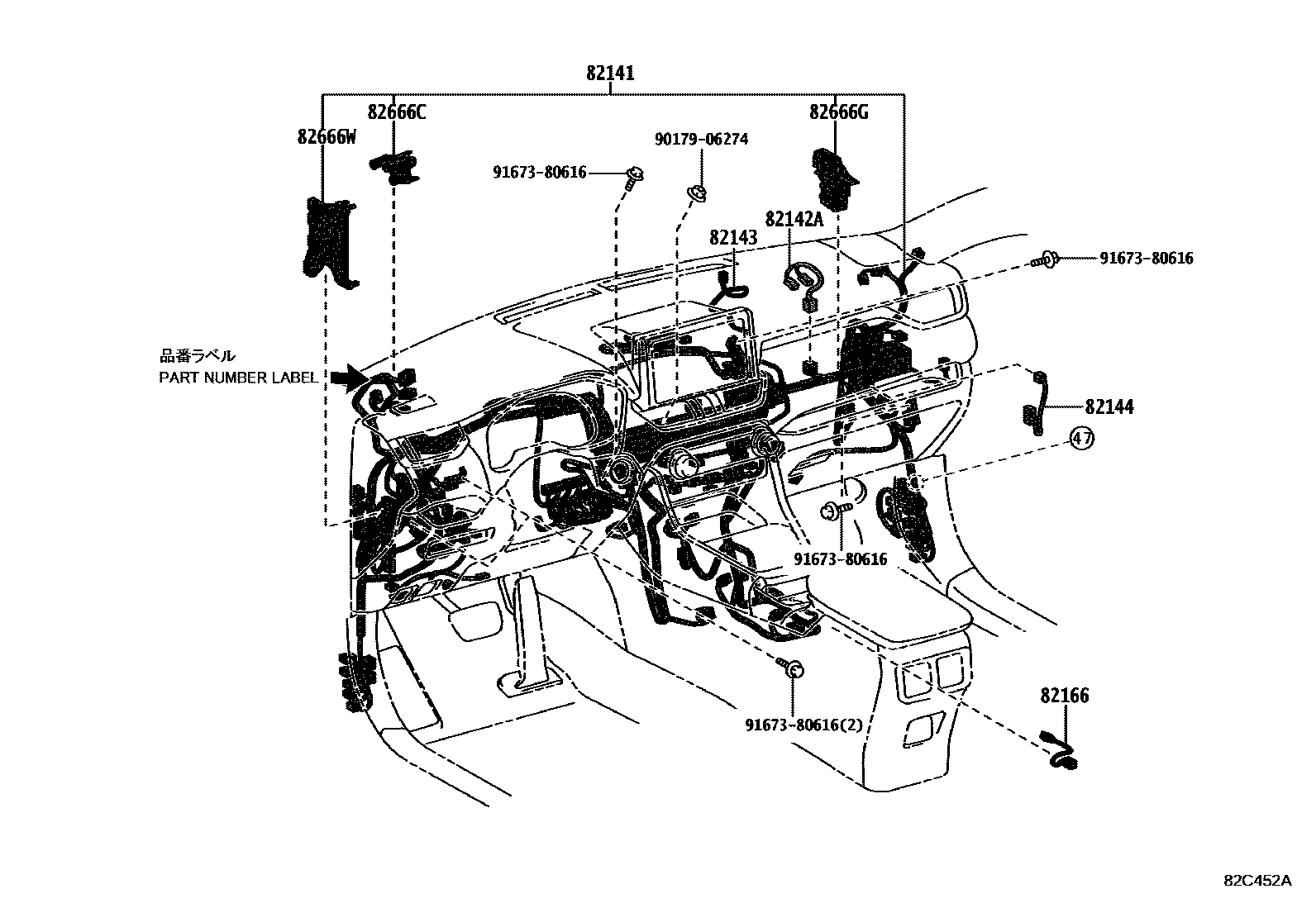

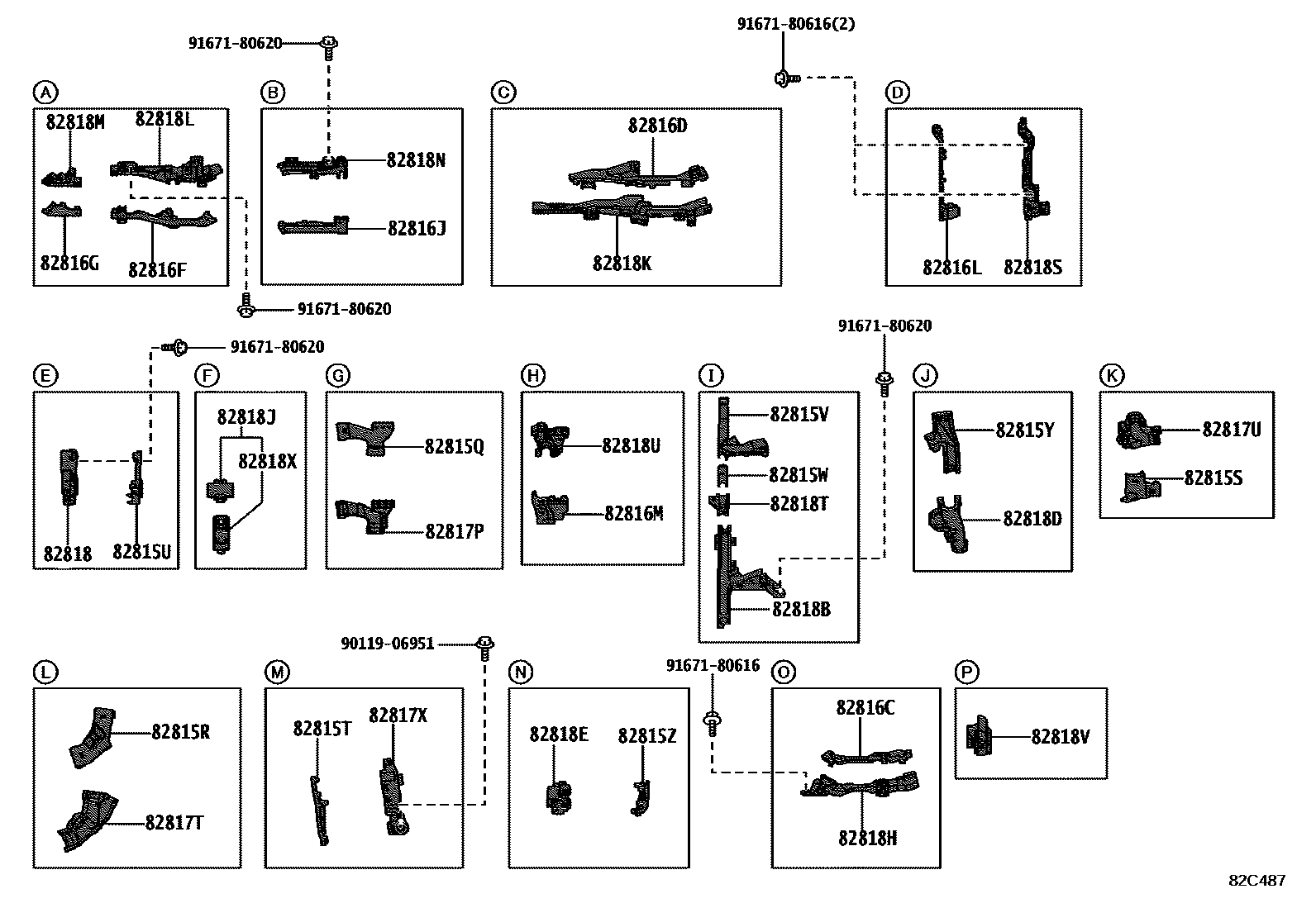

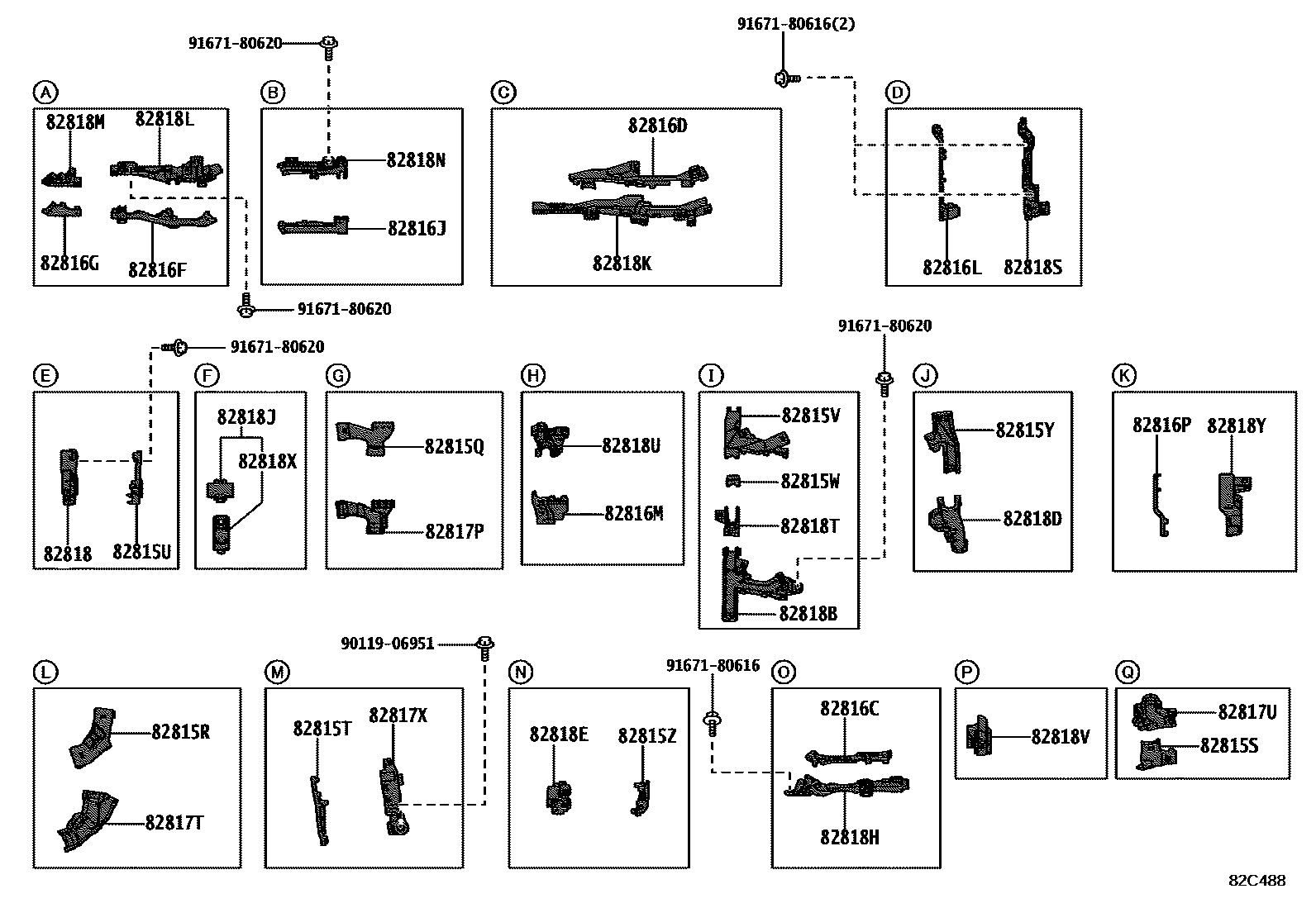

| 82141 | Dashboard wiring harness | 82141-4B760 · 82141-4B761 · 82141-4B770 · 82141-4B772 · 82141-4B790 · 82141-4B792 · 82141-4B800 · 82141-4B802 · 82141-4BD90 · 82141-4BD91 · 82141-4BD92 · 82141-4BE60 · 82141-4BE62 · 82141-4BE63 · 82141-4BE80 · 82141-4BE82 · 82141-4BE83 · 82141-4BE90 · 82141-4BE92 · 82141-4BE93 · 82141-4BF60 · 82141-4BF63 · 82141-4BG20 · 82141-4BG21 · 82141-4BG30 · 82141-4BG33 · 82141-4BG40 · 82141-4BG42 · 82141-4BK10 · 82141-4BK12 · 82141-4BN70 · 82141-4BN71 · 82141-4BN72 · 82141-4BP40 · 82141-4BP42 · 82141-4BP43 · 82141-4BP50 · 82141-4BP52 · 82141-4BP53 · 82141-4BQ20 · 82141-4BQ21 · 82141-4BQ30 · 82141-4BQ31 · 82141-4BV21 · 82141-4BV31 · 82141-4BW00 · 82145-42230 · 82145-42231 · 82145-42232 · 82145-42233 · 82145-42240 · 82145-42241 · 82145-42250 · 82145-42251 · 82145-42260 · 82145-42261 · 82145-42270 · 82145-42271 · 82145-42280 · 82145-42281 · 82145-42290 · 82145-42310 · 82145-42311 · 82145-42320 · 82145-42321 · 82145-42330 · 82145-42331 · 82145-42340 · 82145-42341 · 82145-42350 · 82145-42351 · 82145-42360 · 82145-42370 · 82145-42371 · 82145-42380 · 82145-42381 · 82145-42390 · 82145-42391 · 82145-42400 · 82145-42401 · 82145-42410 · 82145-42411 · 82145-42420 · 82145-42421 · 82145-42B90 · 82145-42D10 · 82145-42K50 · 82145-42K60 · 82145-42K80 · 82145-42K90 · 82145-42K91 · 82145-42L10 · 82145-42L30 · 82145-42L31 · 82145-42L40 · 82145-42L41 · 82145-42L50 · 82145-42L51 · 82145-42L60 · 82145-42L61 · 82145-42L70 · 82145-42L71 · 82145-42L90 · 82145-42L91 · 82145-42M10 · 82145-42M11 · 82145-42M60 · 82145-42M61 · 82145-42M80 · 82145-42N10 · 82145-42N11 · 82145-42N20 · 82145-42N21 · 82145-42V30 · 82145-42V40 · 82145-42V50 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-42060 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-42050 · 82143-42070 · 82143-42110 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-42060 · 82144-42070 · 82144-42071 · 82144-42080 · 82144-42081 |

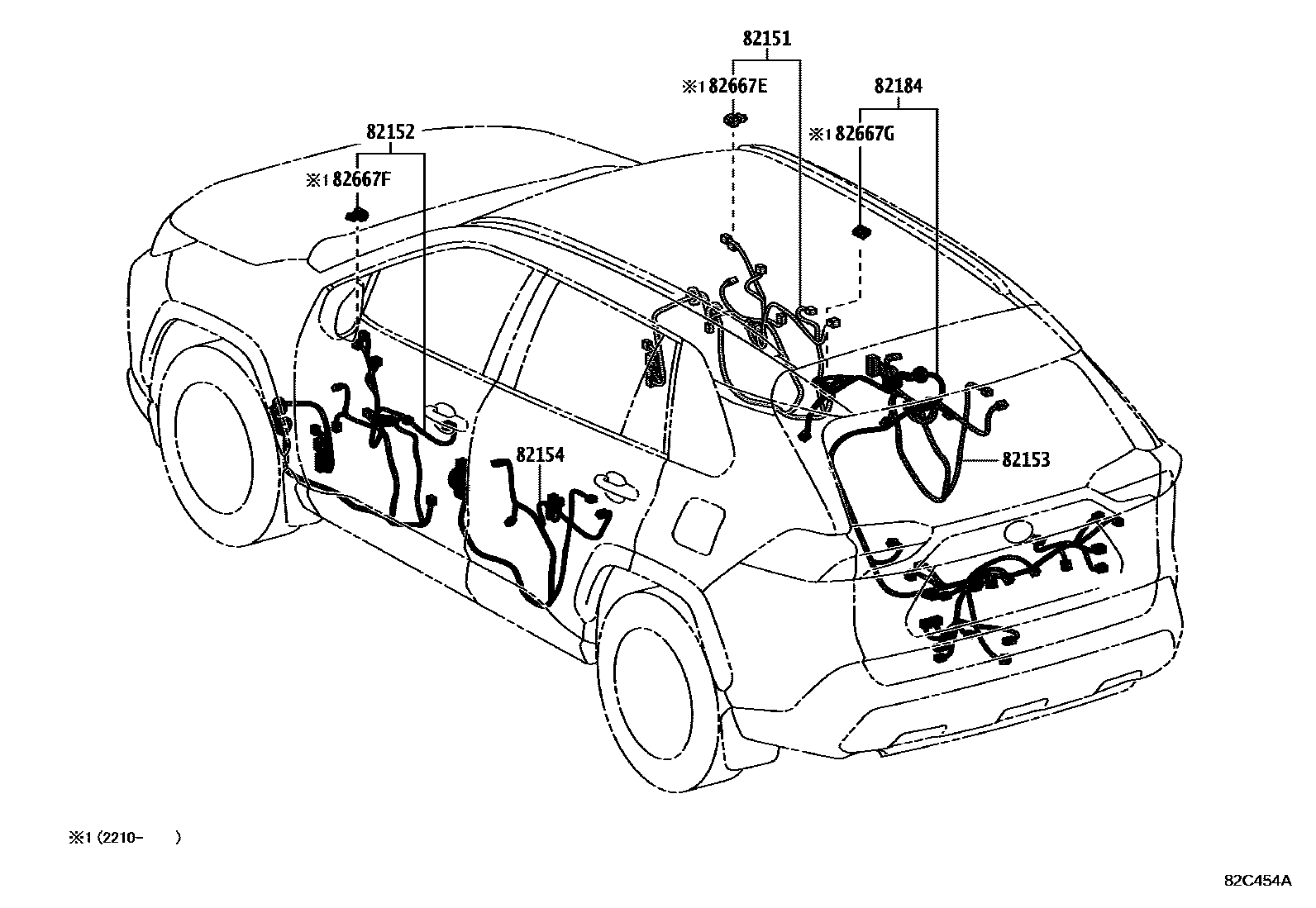

| 82151 | Right front door wiring harness | 82151-42F00 · 82151-42F01 · 82151-42F02 · 82151-42F10 · 82151-42F20 · 82151-42F21 · 82151-42F22 · 82151-42F30 · 82151-42F31 · 82151-42J80 · 82151-42J81 · 82151-42J82 · 82151-42V30 |
| 82152 | Left front door wiring harness | 82152-42E00 · 82152-42E01 · 82152-42E02 · 82152-42E10 · 82152-42E11 · 82152-42E12 · 82152-42E50 · 82152-42E60 · 82152-42E61 · 82152-42E62 · 82152-42E70 · 82152-42E71 · 82152-42E72 · 82152-42E80 · 82152-42E90 · 82152-42F00 · 82152-42F01 · 82152-42F02 · 82152-42F10 · 82152-42F11 · 82152-42F12 · 82152-42F90 · 82152-42F91 · 82152-42F92 · 82152-42L40 · 82152-42L50 · 82152-42L51 · 82152-42S50 |
| 82153 | Rear door wiring harness No. 1 | 82153-42200 · 82153-42201 · 82153-42210 · 82153-42211 · 82153-42220 · 82153-42221 · 82153-42230 · 82153-42231 · 82153-42260 · 82153-42261 |
| 82154 | Rear door wiring harness No. 2 | 82154-42080 · 82154-42081 · 82154-42090 · 82154-42091 · 82154-42100 · 82154-42101 · 82154-42110 · 82154-42111 · 82154-42140 · 82154-42141 |

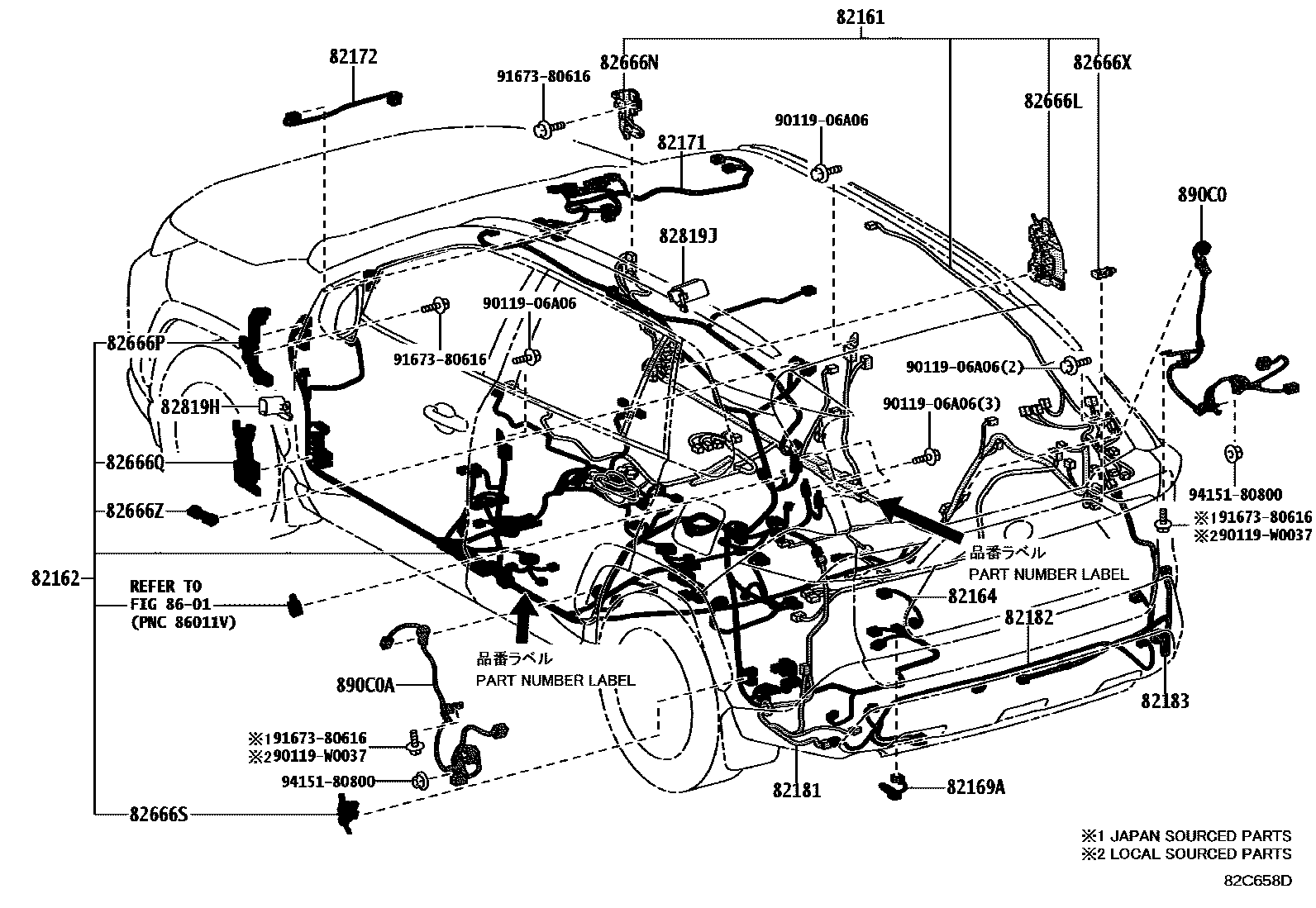

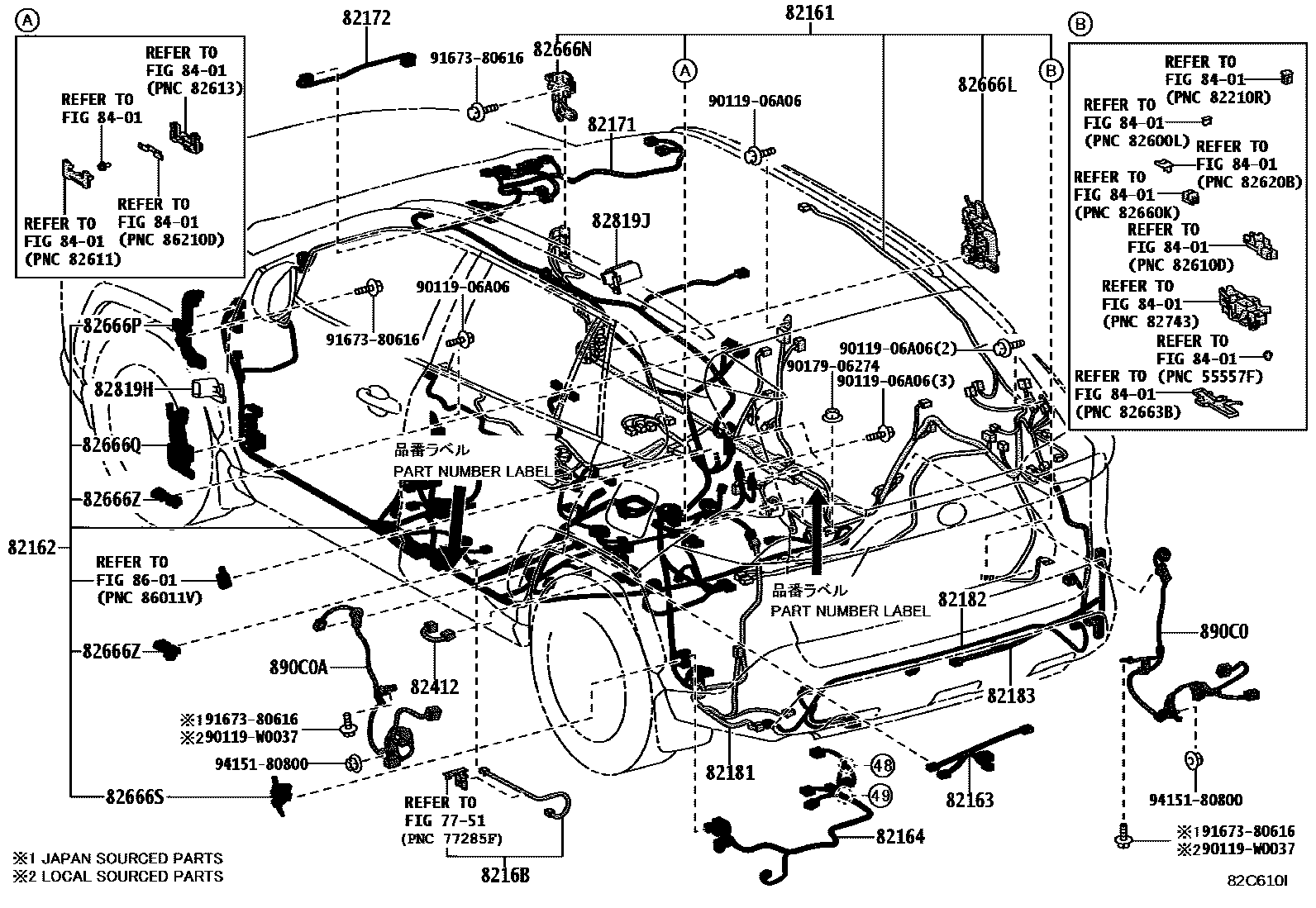

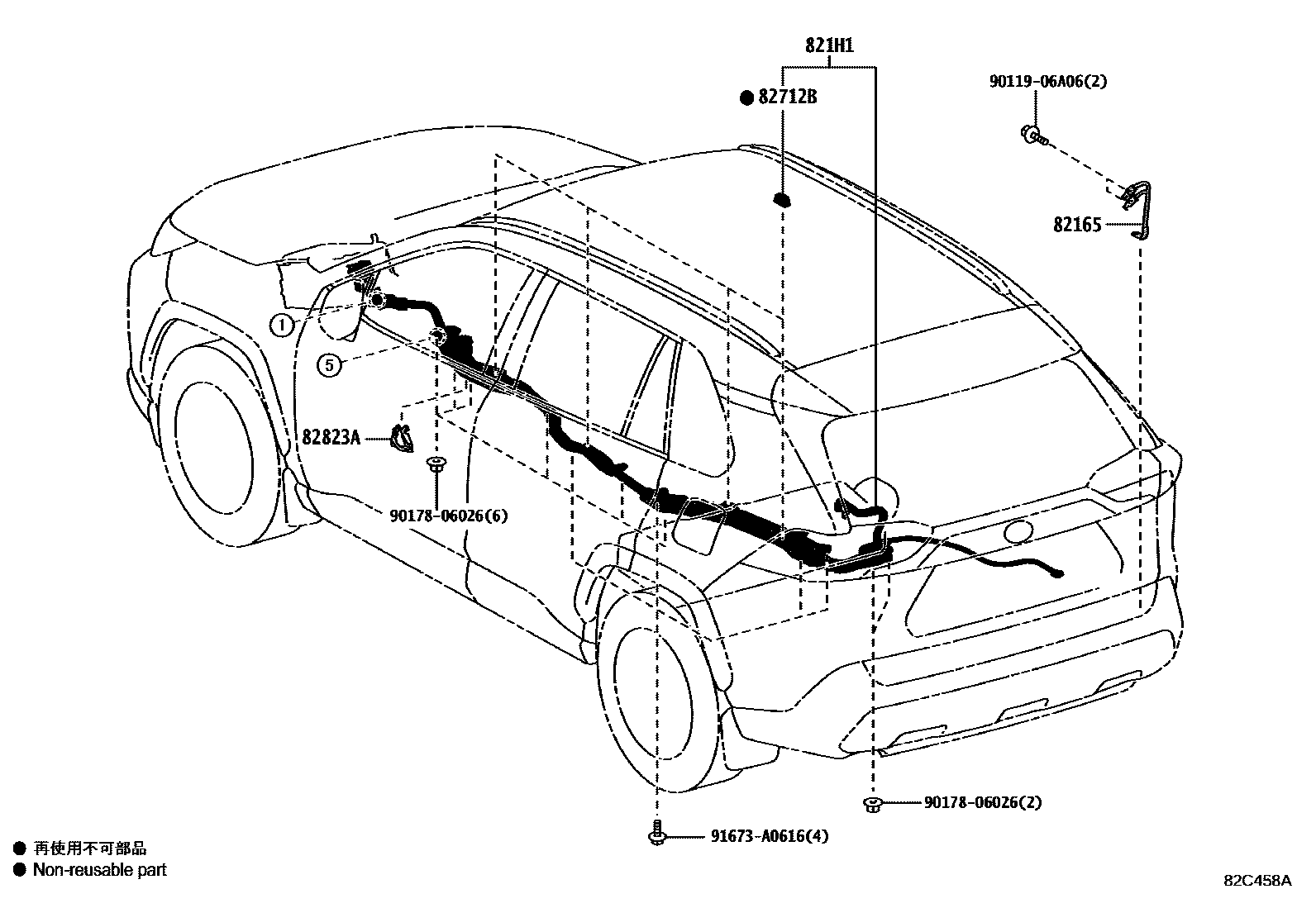

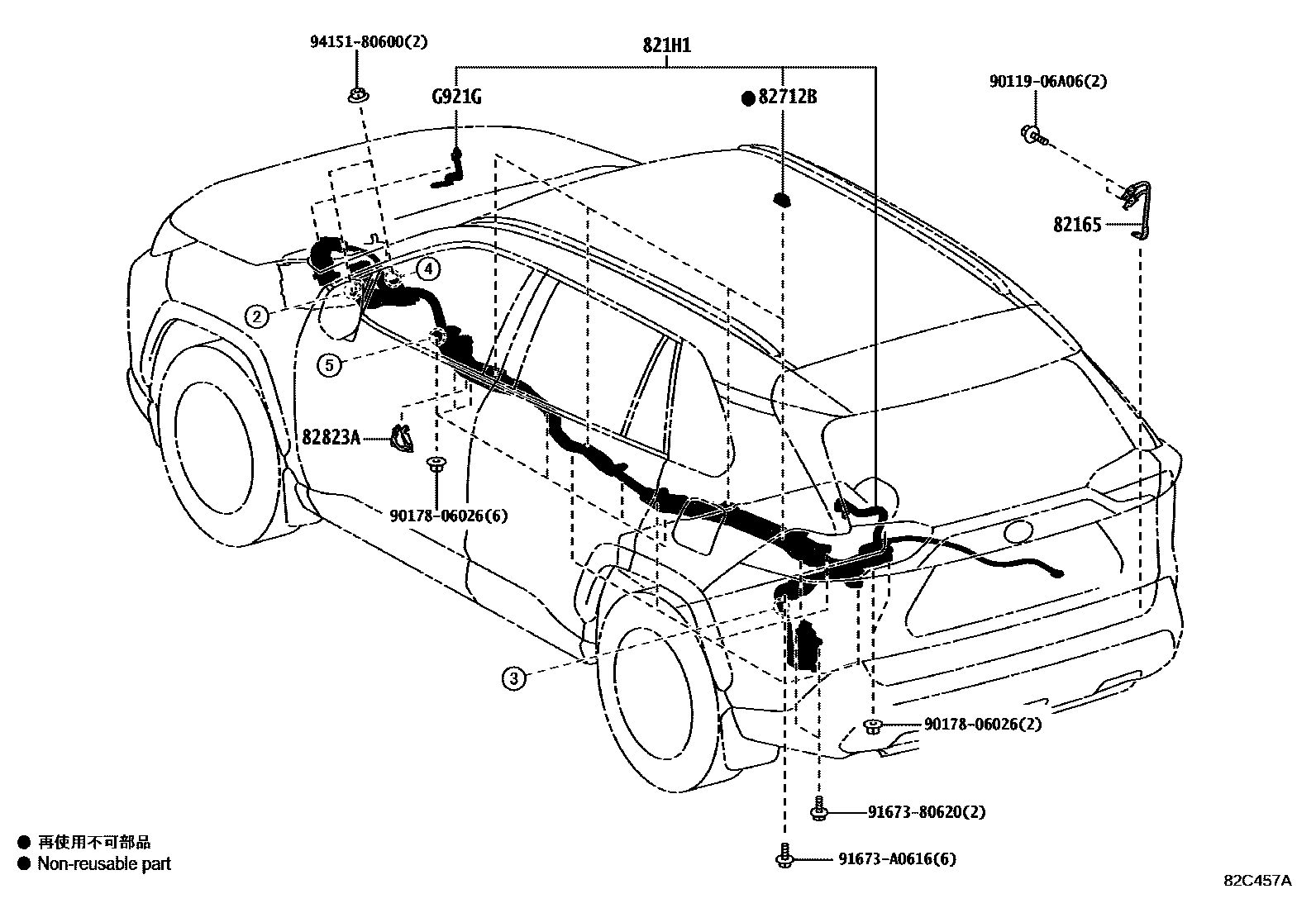

| 82161 | floor wiring harness | 82161-42W20 · 82161-42W40 · 82161-42W50 · 82161-42W51 · 82161-42W52 · 82161-4A020 · 82161-4A030 · 82161-4A031 · 82161-4A040 · 82161-4A190 · 82161-4A191 · 82161-4A200 · 82161-4A201 · 82161-4A210 · 82161-4A211 · 82161-4A290 · 82161-4AB00 · 82161-4AB01 · 82161-4AB02 · 82161-4AB50 · 82161-4AE00 · 82161-4AE01 · 82161-4AE02 · 82161-4AF60 · 82161-4AF61 · 82161-4AF62 · 82161-4AF70 · 82161-4AF71 · 82161-4AF72 · 82161-4AF80 · 82161-4AF81 · 82161-4AF82 · 82161-4AF90 · 82161-4AF91 · 82161-4AF92 · 82161-4AG00 · 82161-4AG01 · 82161-4AG02 · 82161-4AG10 · 82161-4AG11 · 82161-4AG12 · 82161-4AG20 · 82161-4AG21 · 82161-4AG22 · 82161-4AG30 · 82161-4AG31 · 82161-4B400 · 82161-4B410 · 82161-4B440 · 82161-4B441 · 82161-4B450 · 82161-4B460 · 82161-4B520 · 82161-4B570 · 82161-4B580 |
| 82162 | Floor wiring harness No. 2 | 82162-42E60 · 82162-42E63 · 82162-42E90 |
