Toyota RAV4 Manifold — Figure 1701

Toyota RAV4 EPC diagram 1701, Manifold, with 4 images and 9 PNC and OE references.

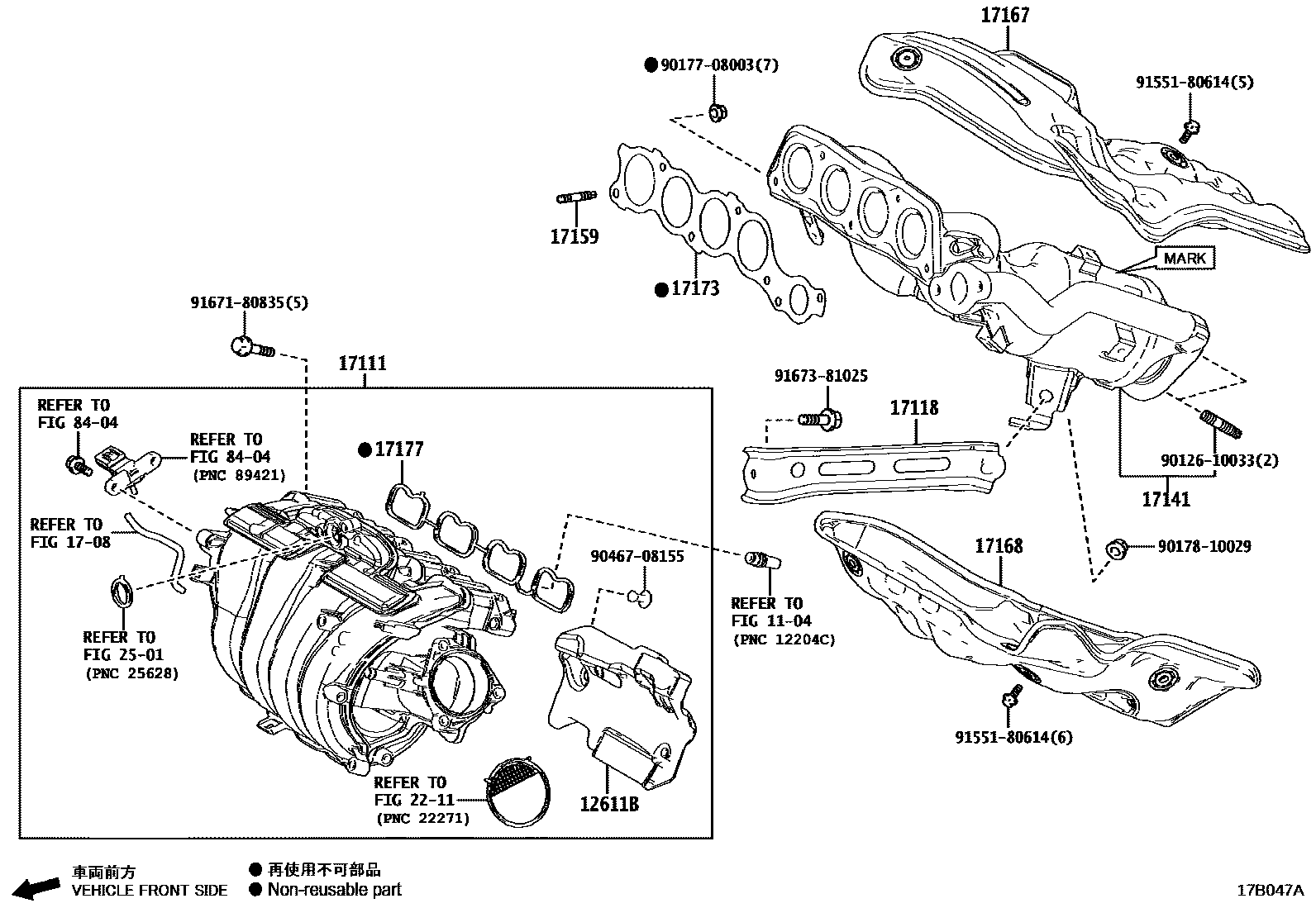

Toyota RAV4 Manifold EPC diagram — 17B047A
Manifold — 17B047A (201811 – 202007)

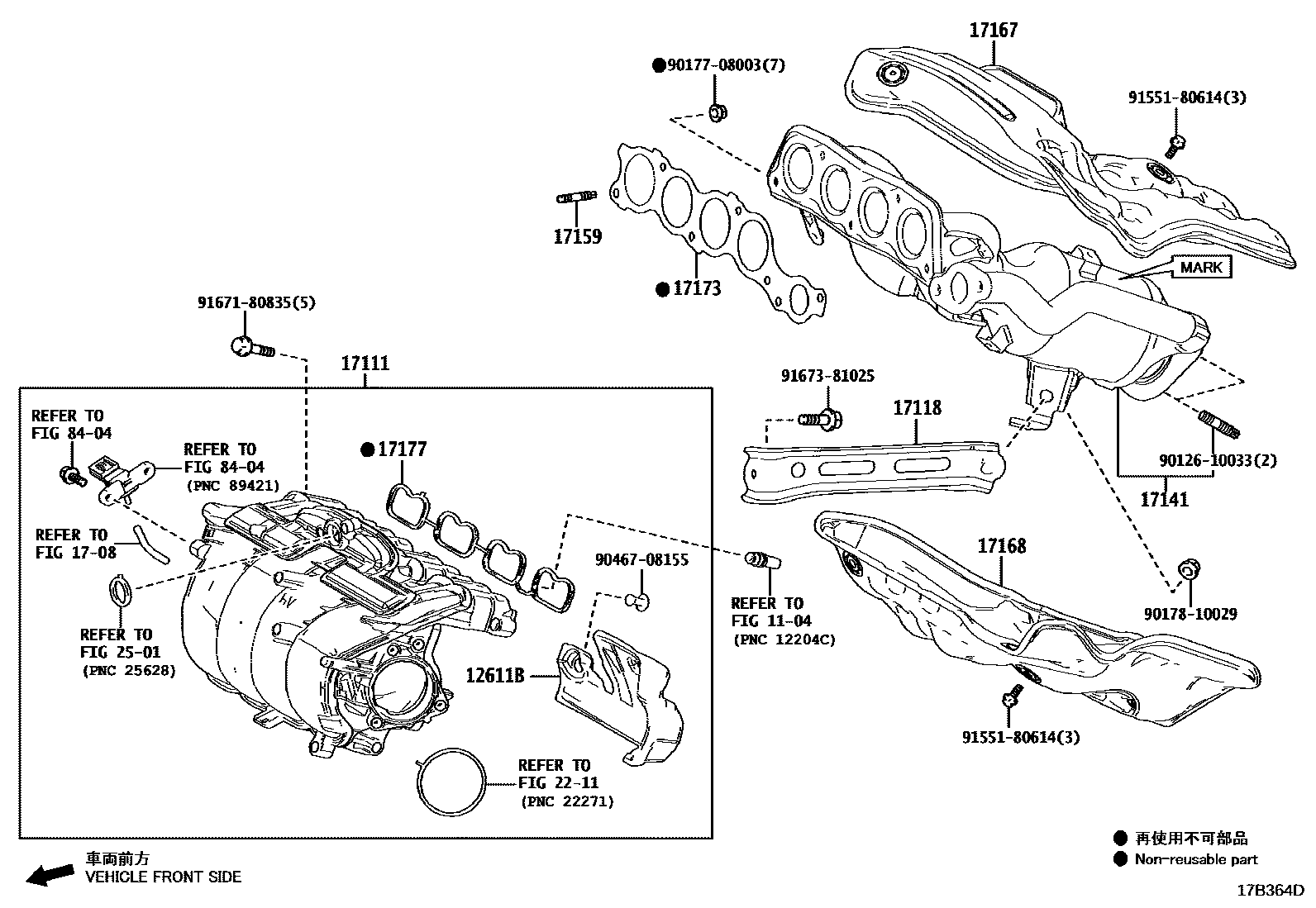

Toyota RAV4 Manifold EPC diagram — 17B364D
Manifold — 17B364D (202008 – 999999)

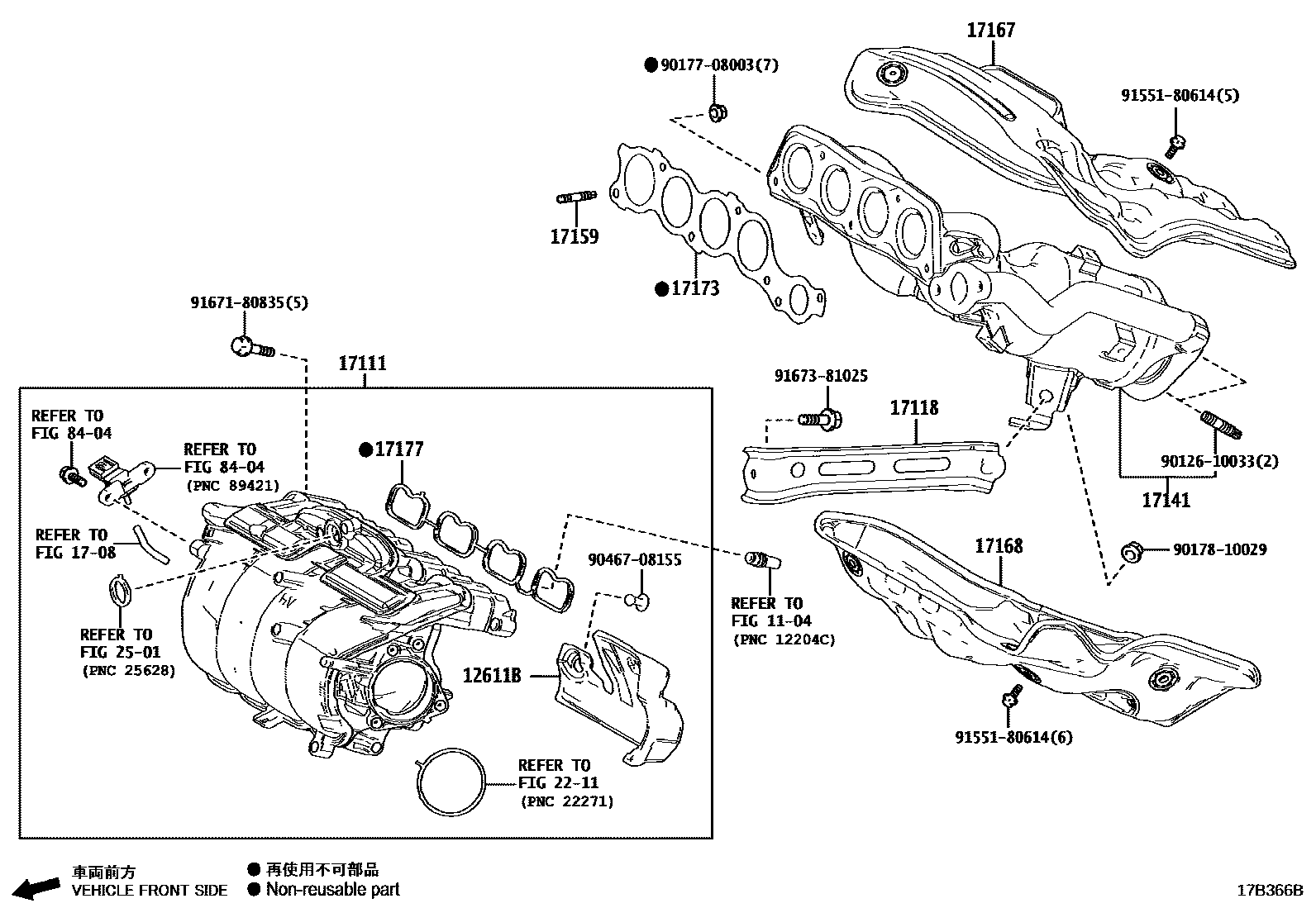

Toyota RAV4 Manifold EPC diagram — 17B366B
Manifold — 17B366B (201811 – 202007)

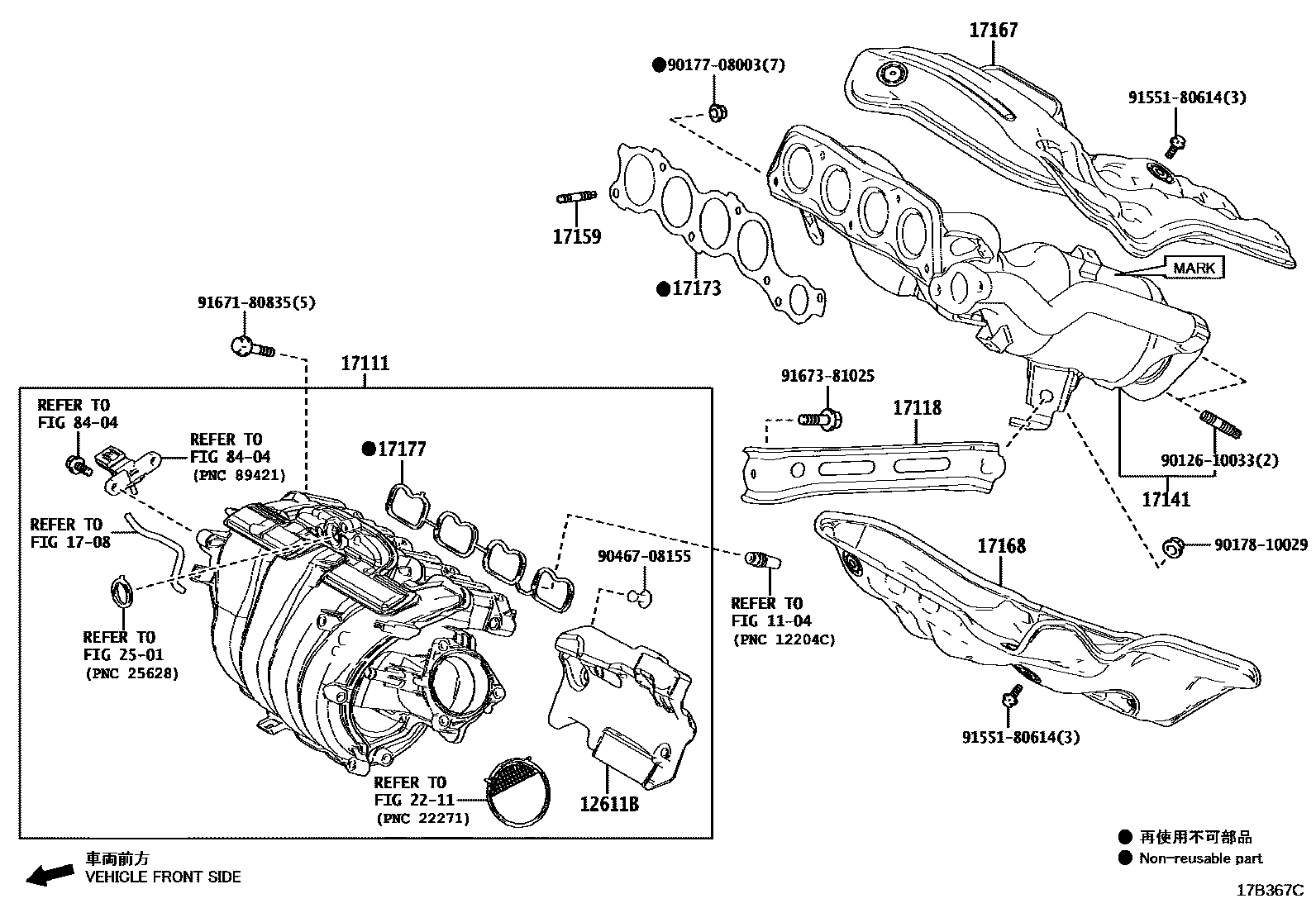

Toyota RAV4 Manifold EPC diagram — 17B367C
Manifold — 17B367C (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
12611BEngine hood No. 112613-25010 · 12613-25020
17111Intake Manifold17120-25010 · 17120-25020
17118Manifold stays17118-25030
17141exhaust manifold17141-25021 · 17141-25130 · 17141-25131 · 17141-25150 · 17141-25151 · 17141-25161 · 17141-25320 · 17141-25330 · 17141-25350 · 17141-25420 · 17141-25740
17159Studs (for manifold to cylinder head)90126-08052
17167Exhaust manifold No. 1 heat shield17167-25010 · 17167-25040
17168Exhaust manifold No.2 insulation pad17168-25010 · 17168-25040
17173Gasket (exhaust manifold to cylinder head)17173-25020
17177No. 1 gasket (intake manifold to cylinder head)17171-25010
