Toyota RAV4 收音机、放大器和冷凝器 — Figure 8601

Toyota RAV4 EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 11 PNC and OE references.

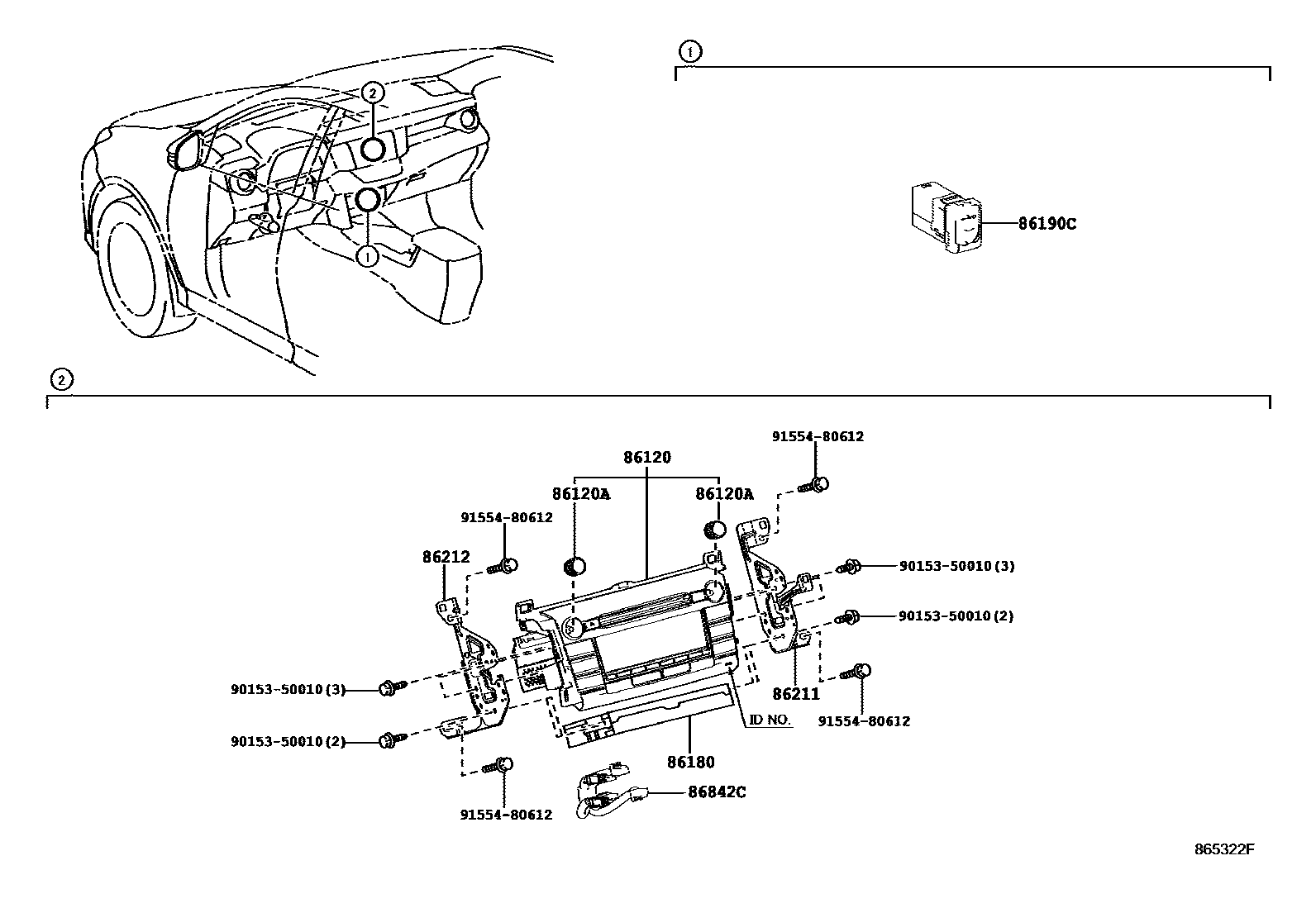

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 865322F
收音机、放大器和冷凝器 — 865322F (201212 – 201510)

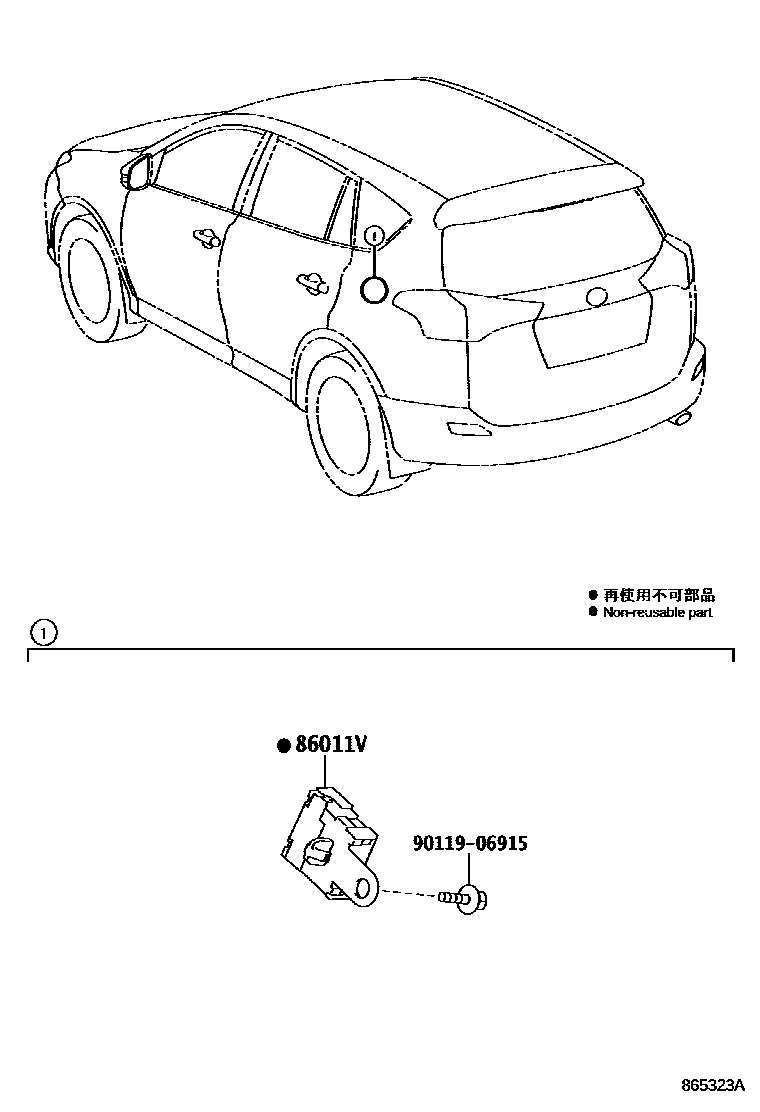

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 865323A
收音机、放大器和冷凝器 — 865323A (201212 – 999999)

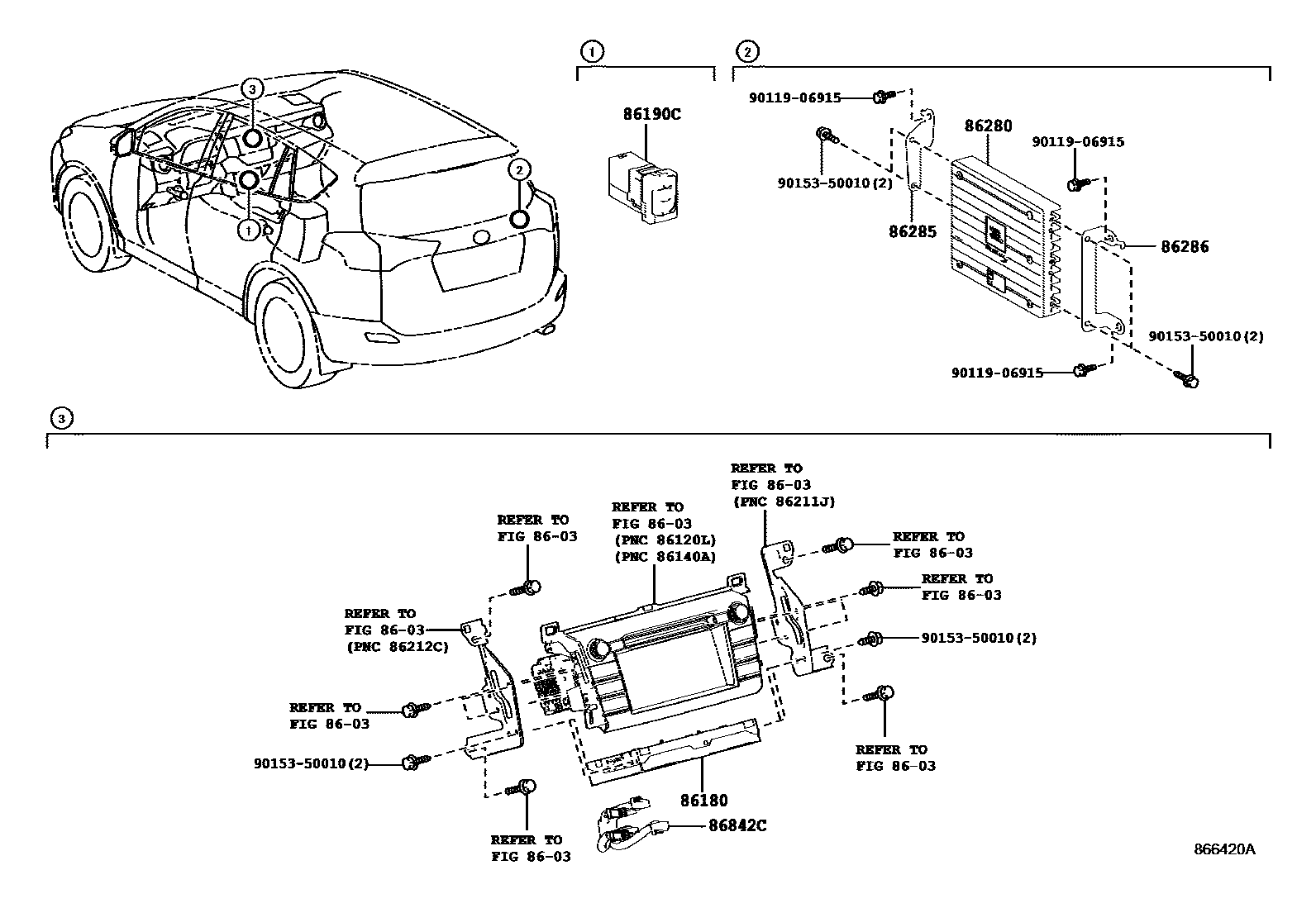

Toyota RAV4 收音机、放大器和冷凝器 EPC diagram — 866420A
收音机、放大器和冷凝器 — 866420A (201510 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Vradio settings phase modulator90980-04189
86120Radio assembly86120-42380 · 86120-42390 · 86120-42391
86120ARadio switch knob90010-23041
86180Stereo parts tuner assembly86180-35050 · 86180-35060
86190CStereo socket connector assembly No. 186190-42040
86211No. 1 radio bracket86211-42080
86212No. 2 radio bracket86212-42080
86280Stereo parts amplifier assembly86280-42050
86285Amplifier Stand No. 186285-42030
86286Amplifier Stand No. 286286-0R010
86842CNavigation harness86842-35010
