Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 15 images and 69 PNC and OE references.

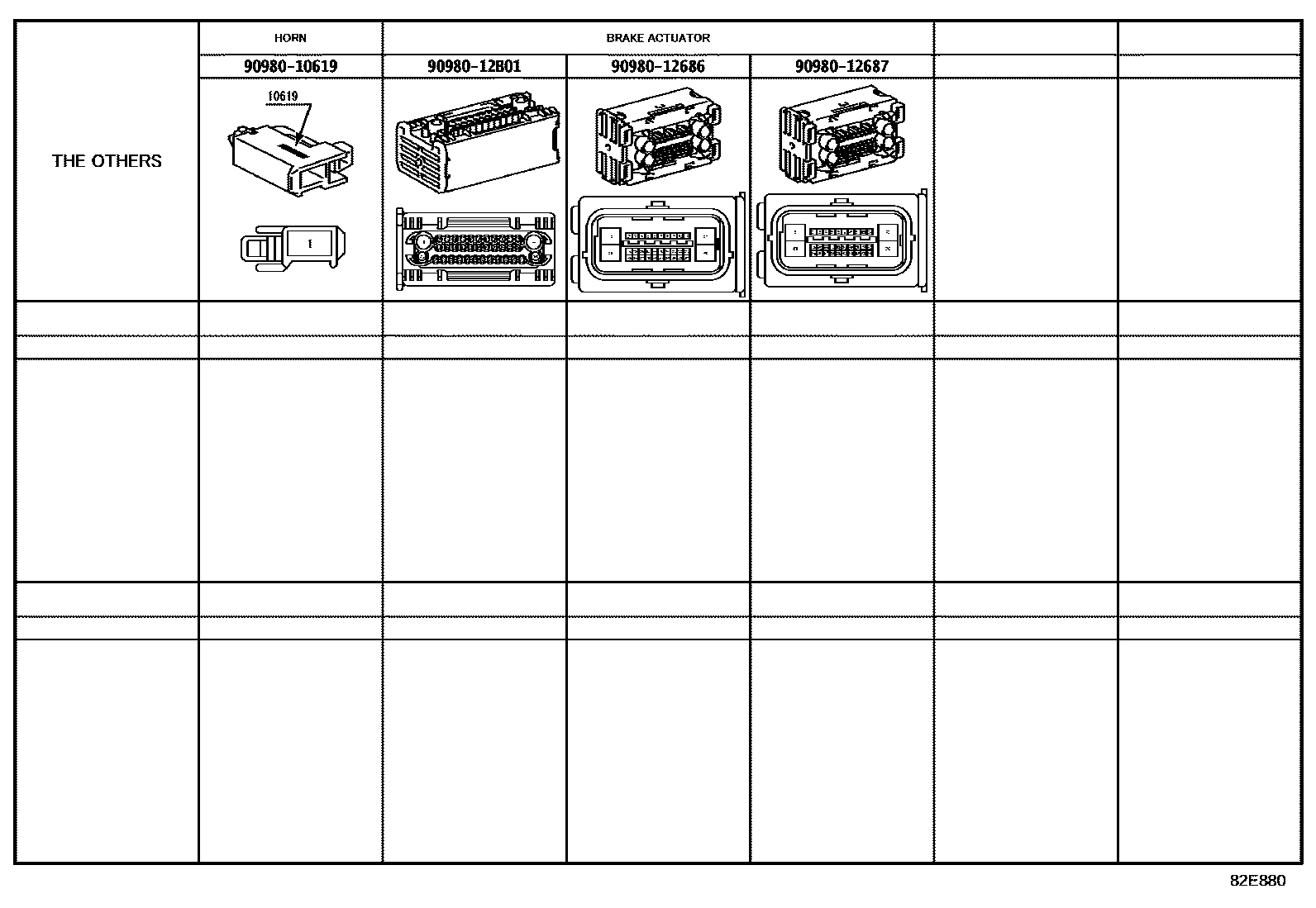

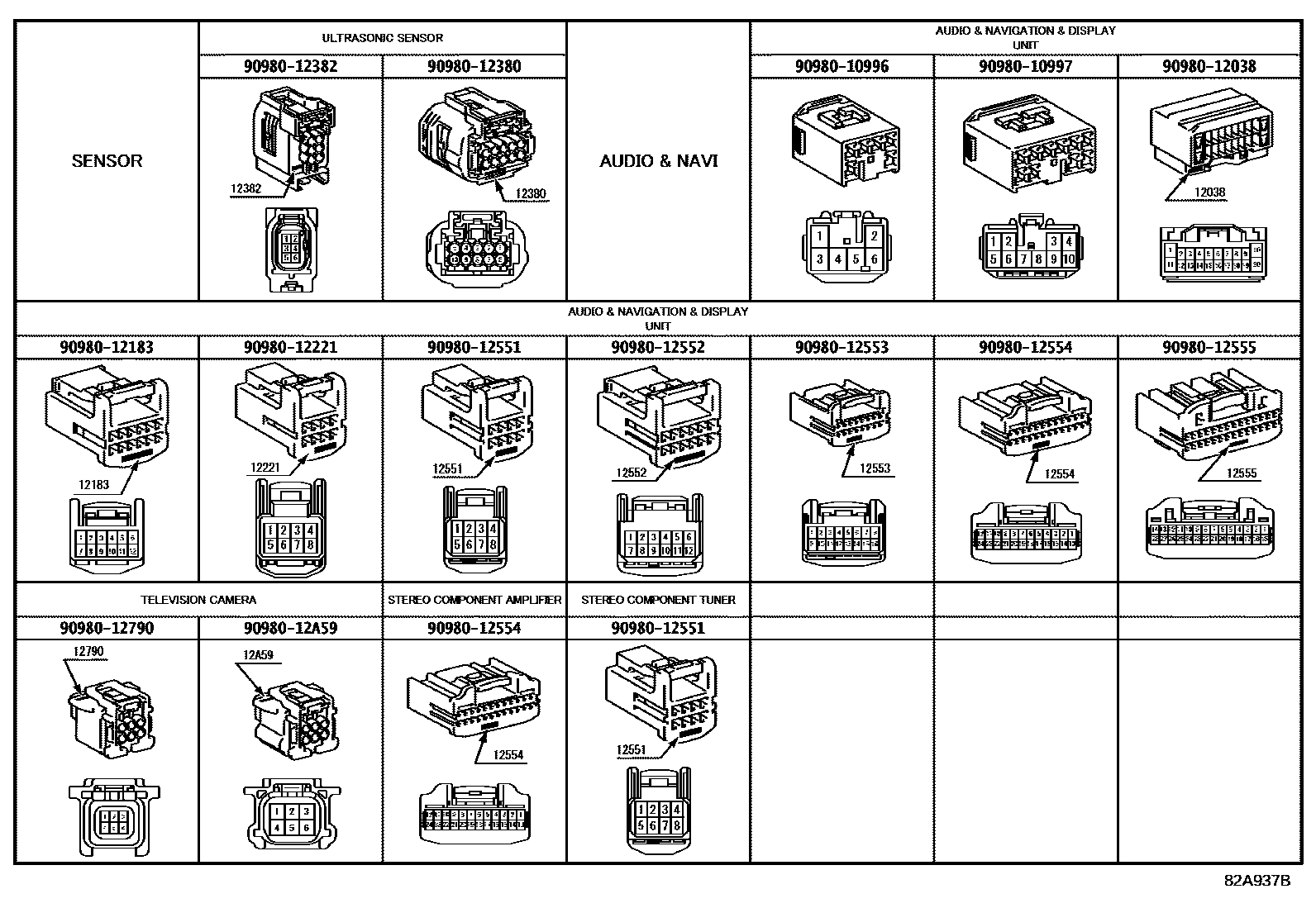

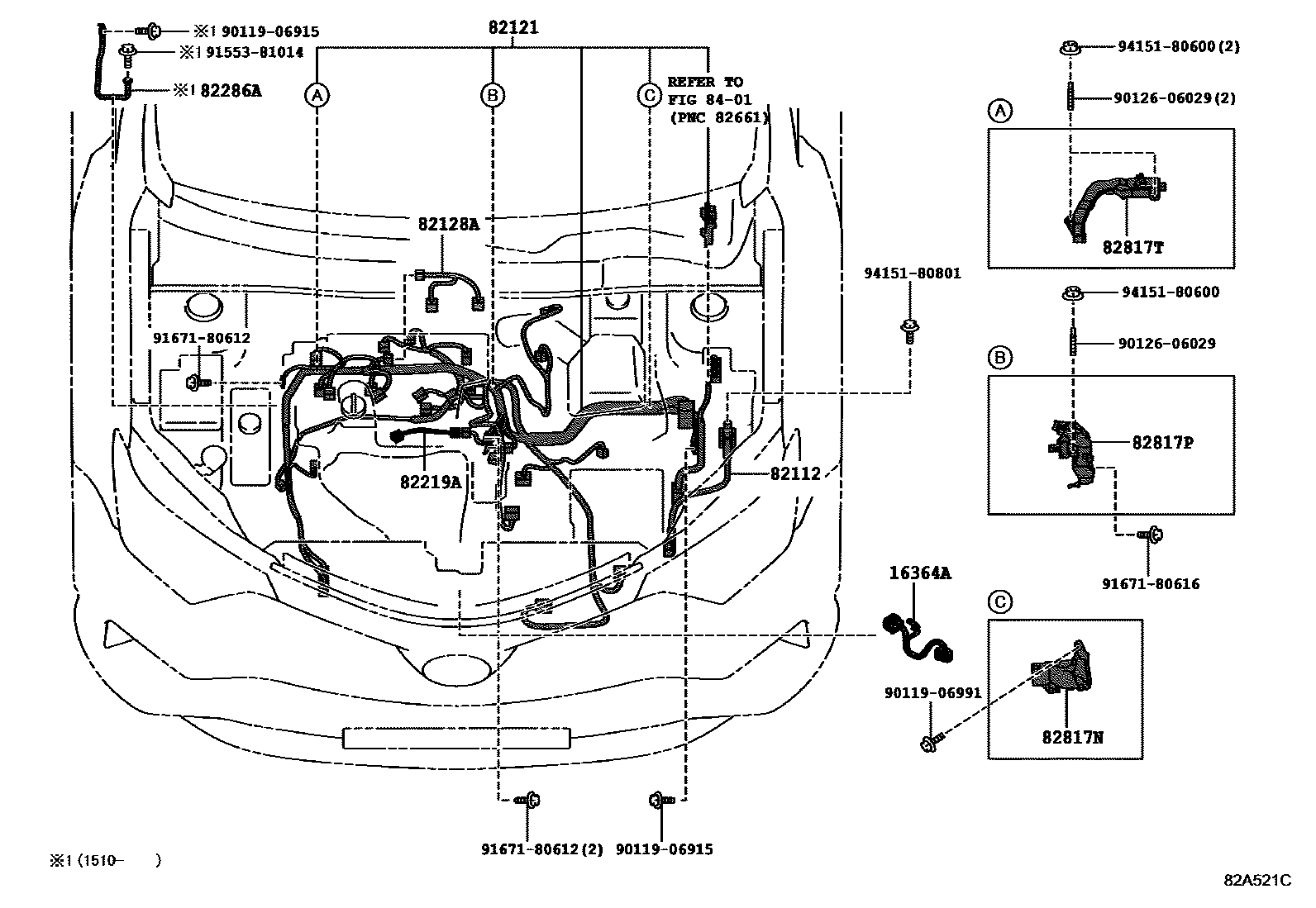

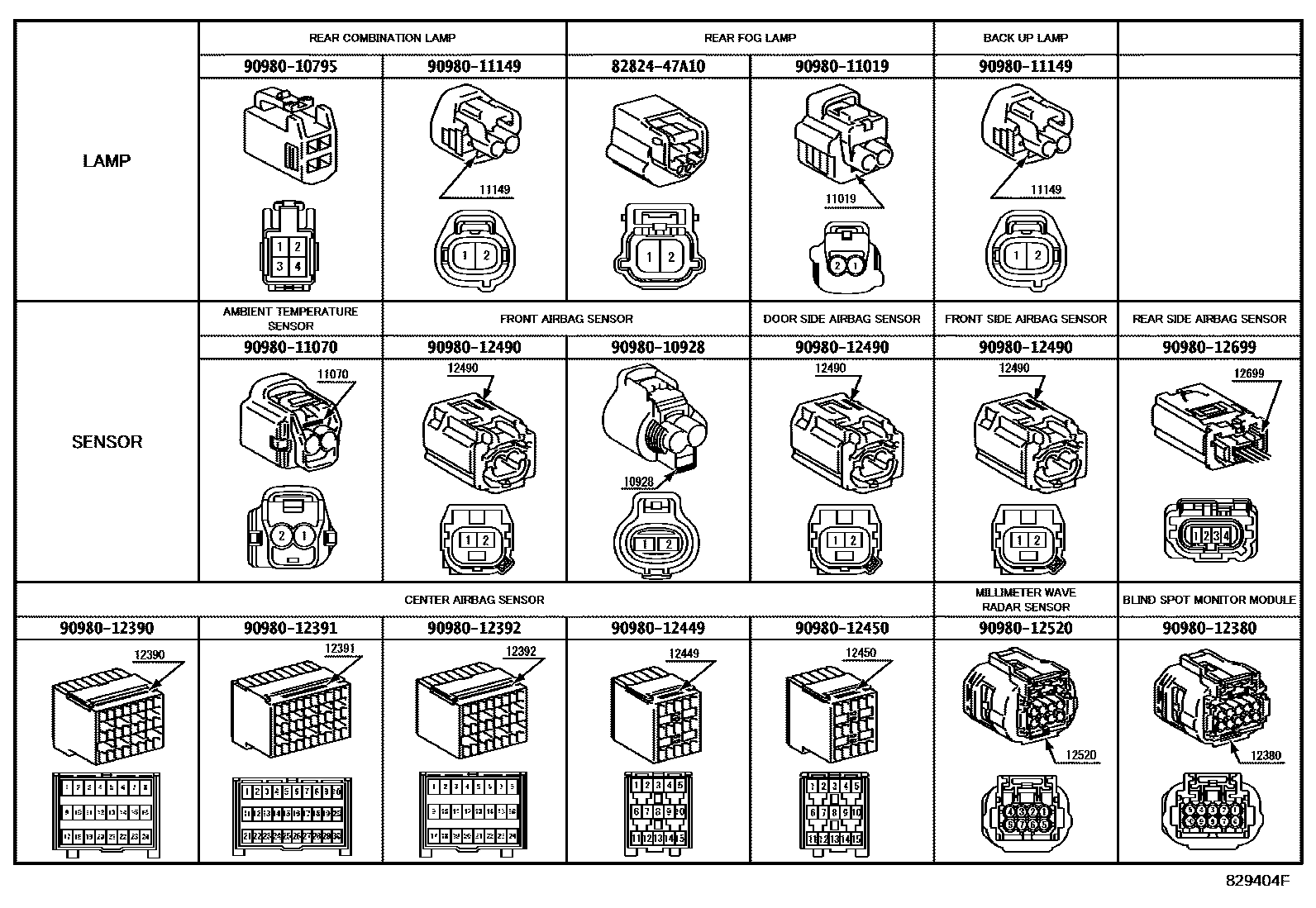

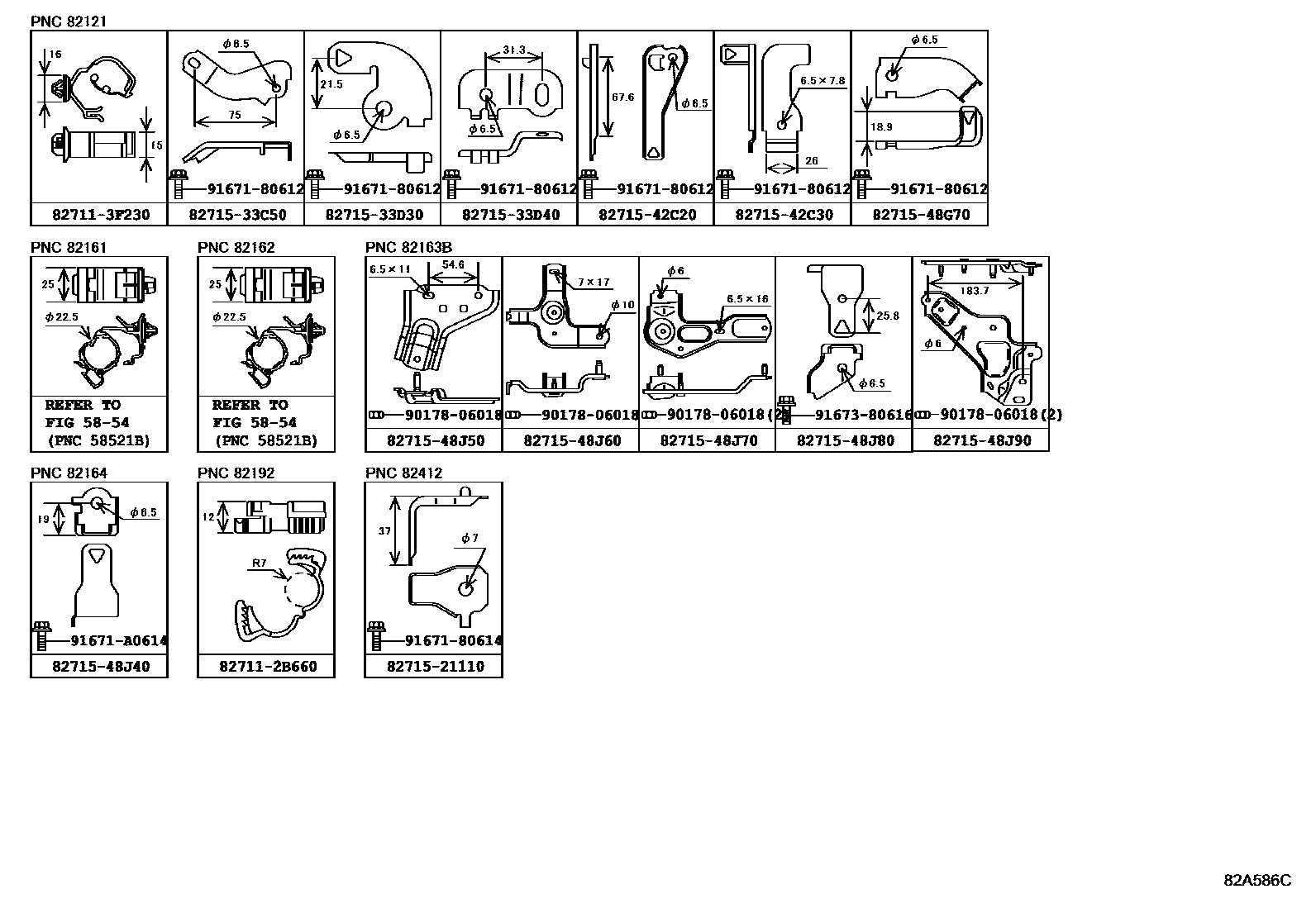

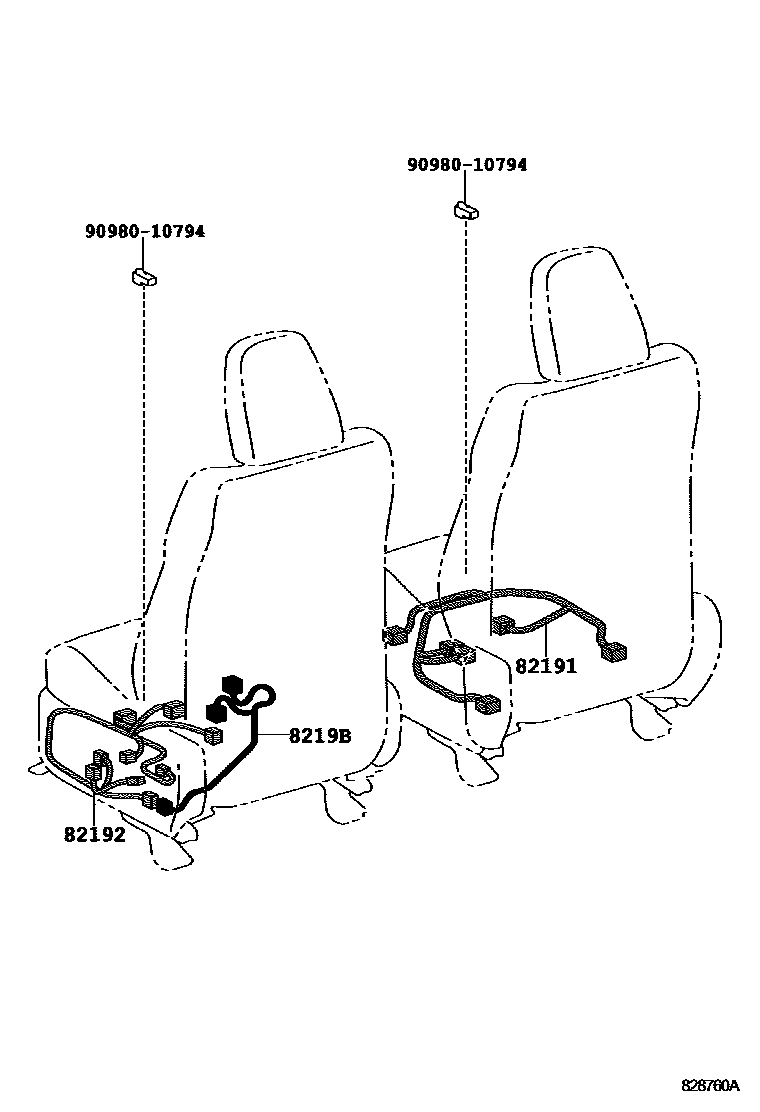

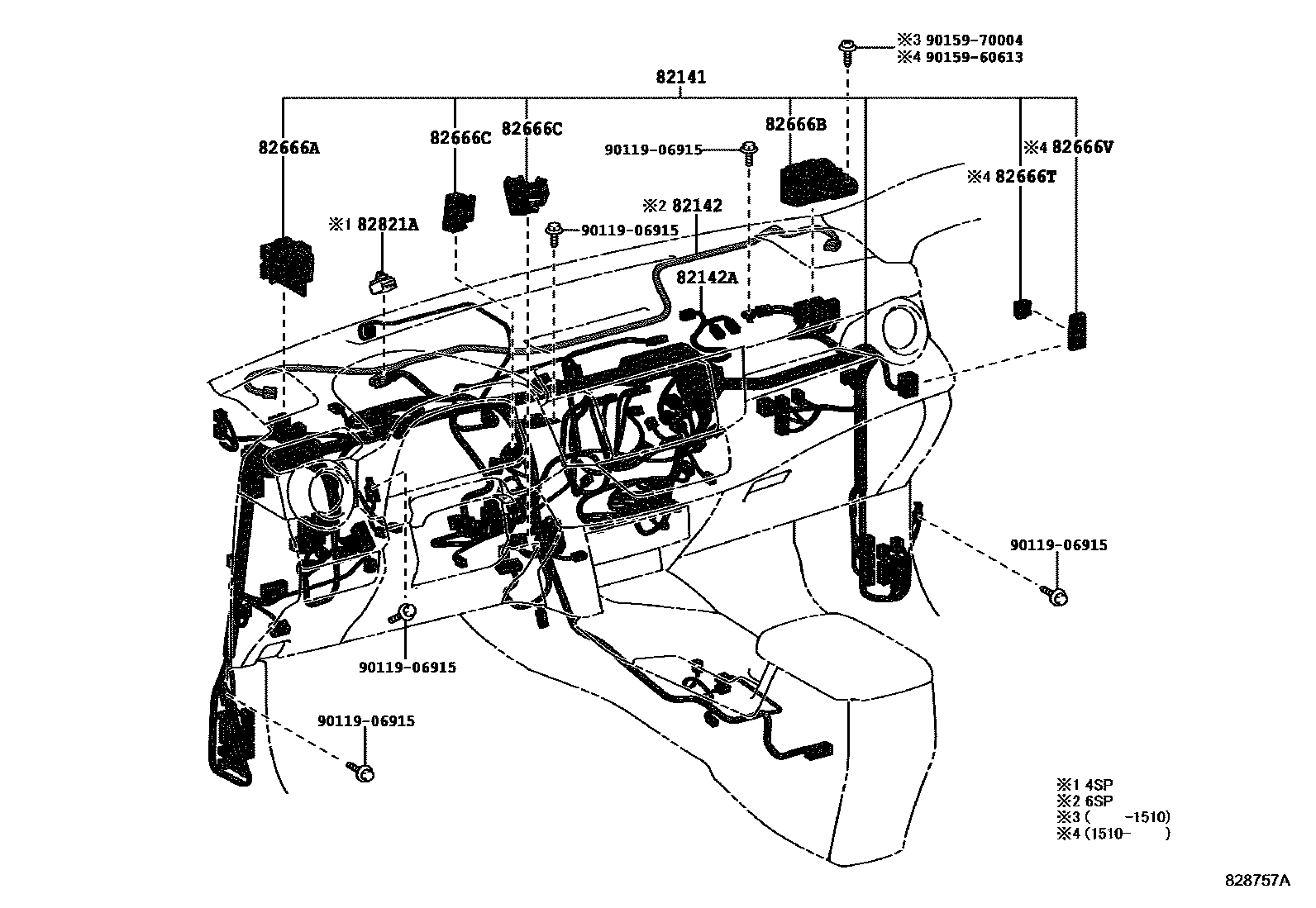

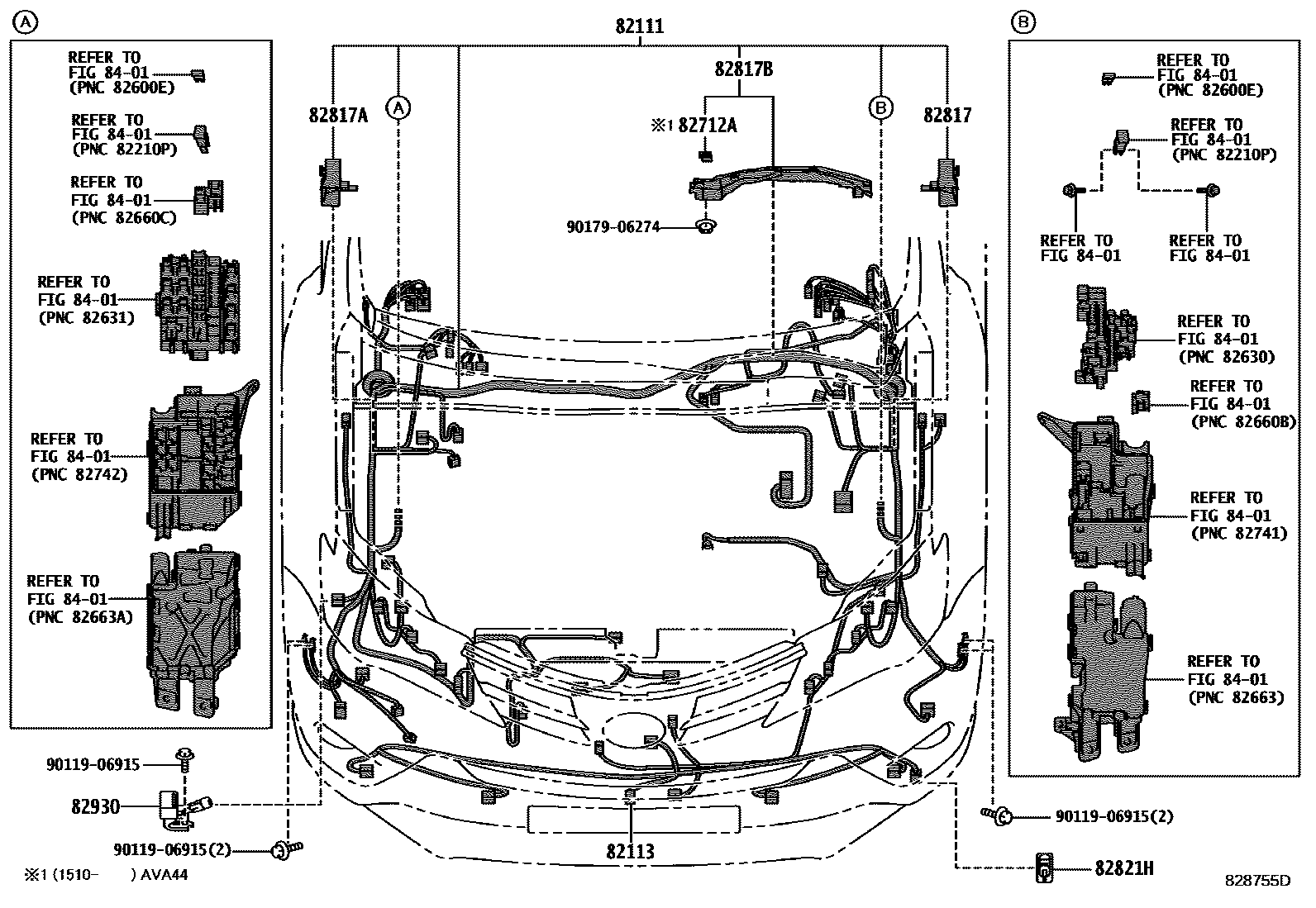

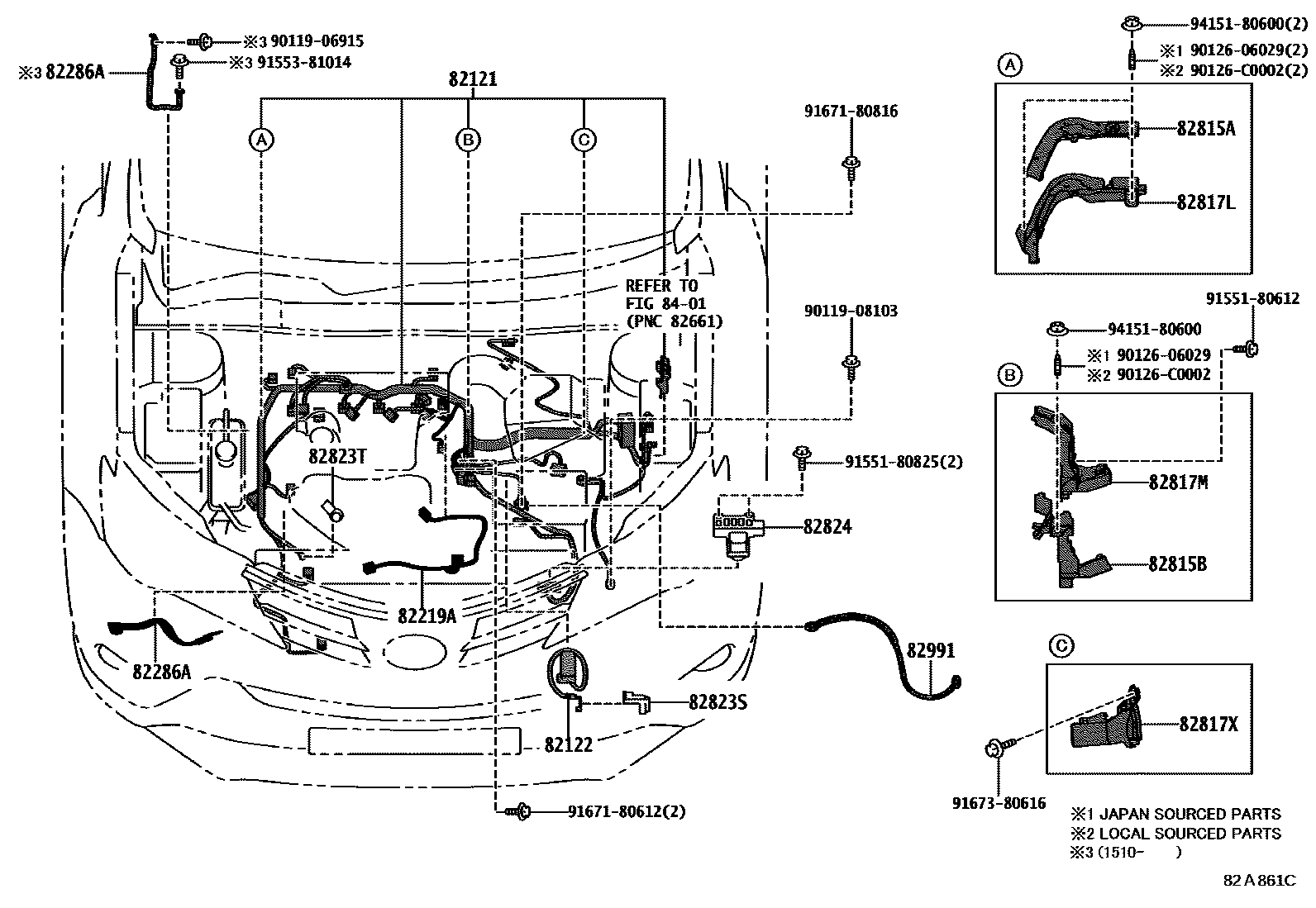

PNC and OE references

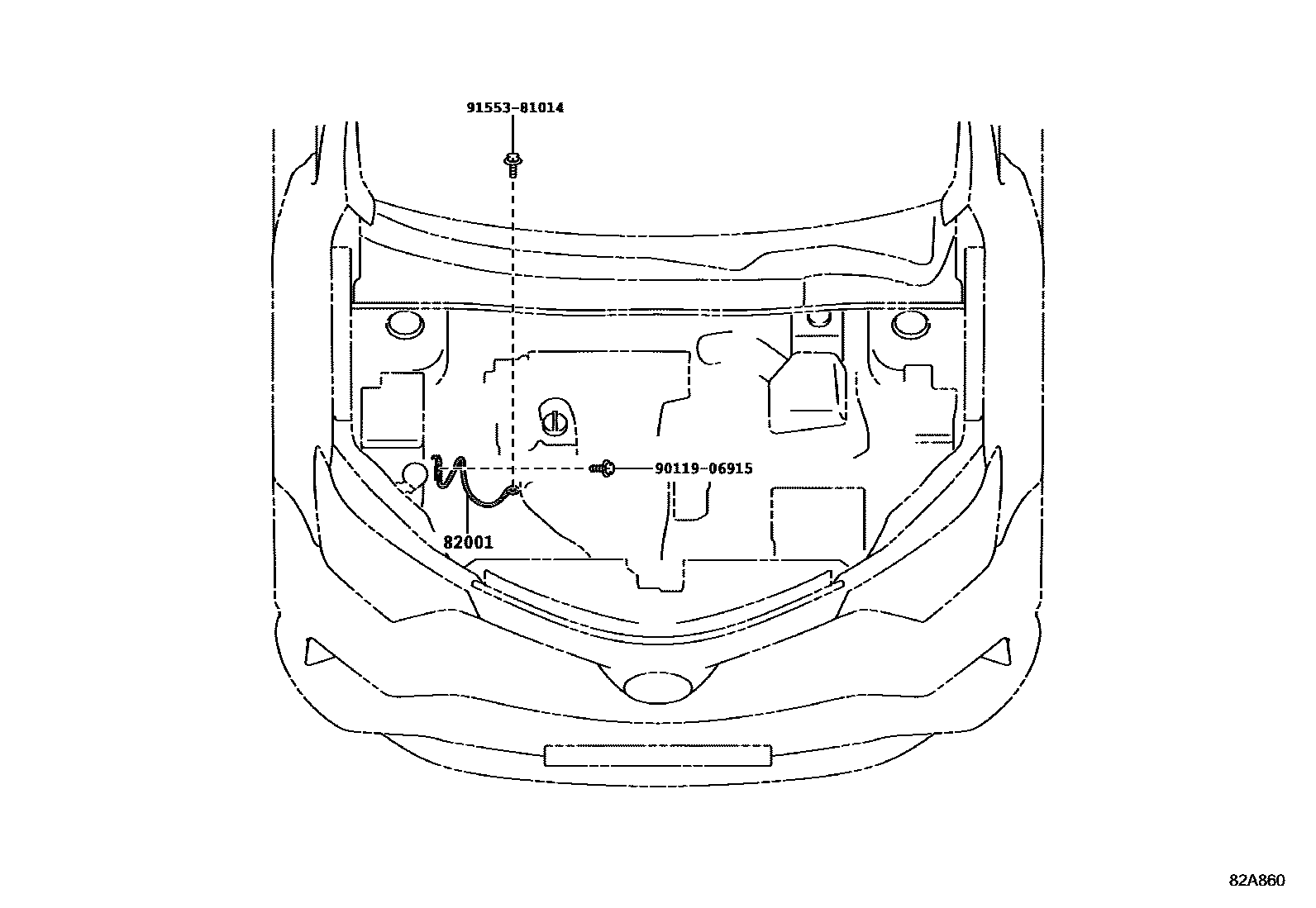

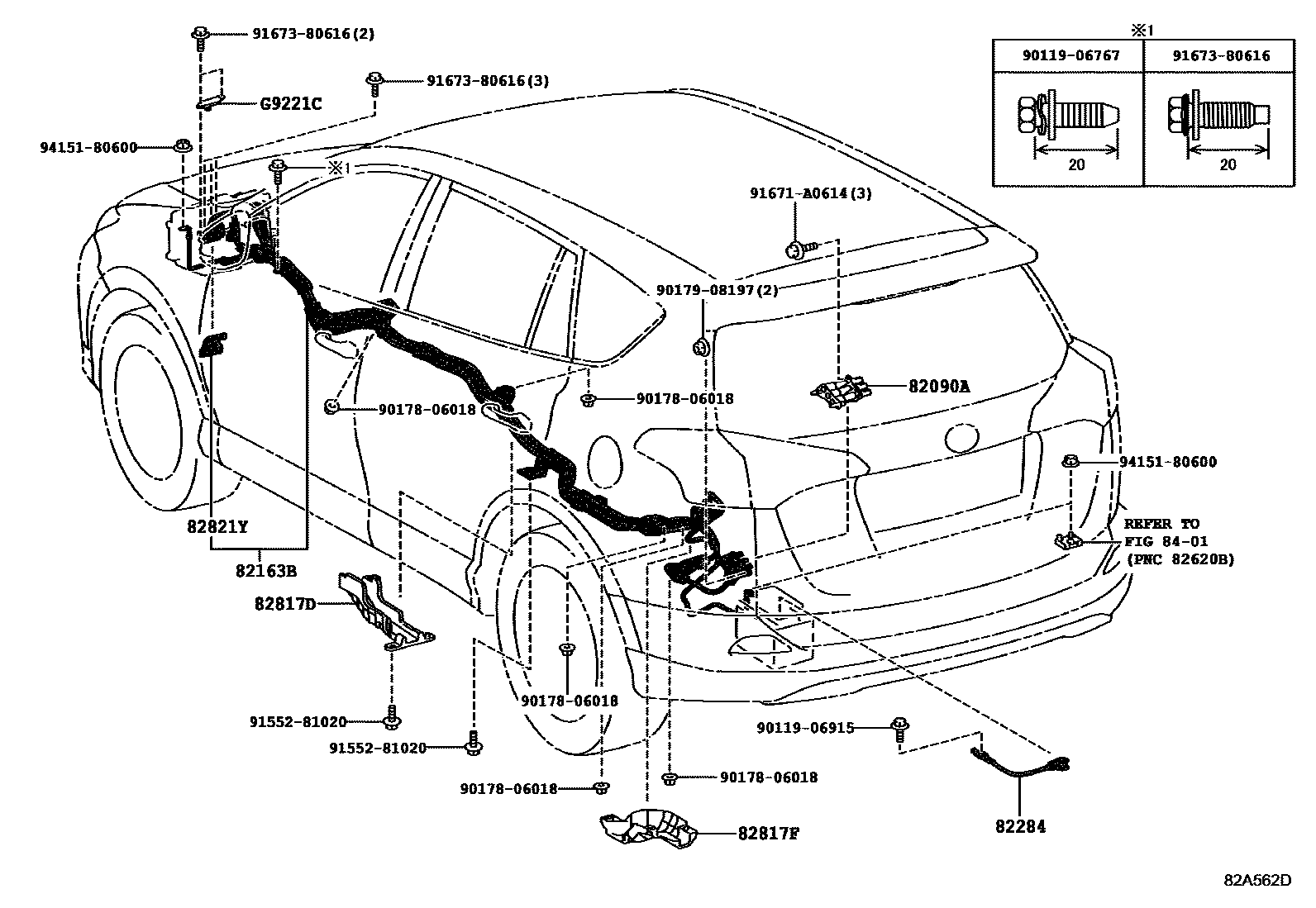

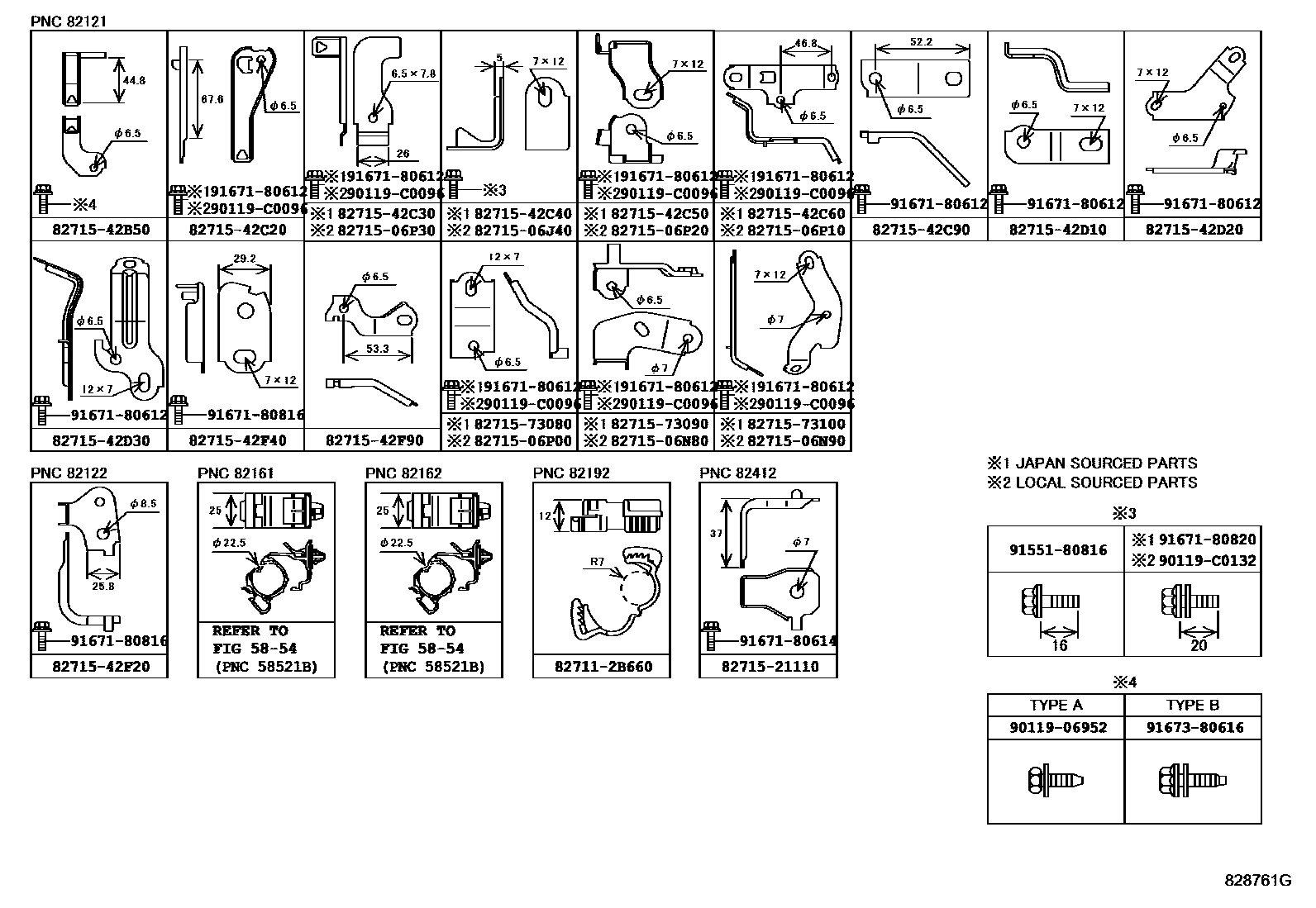

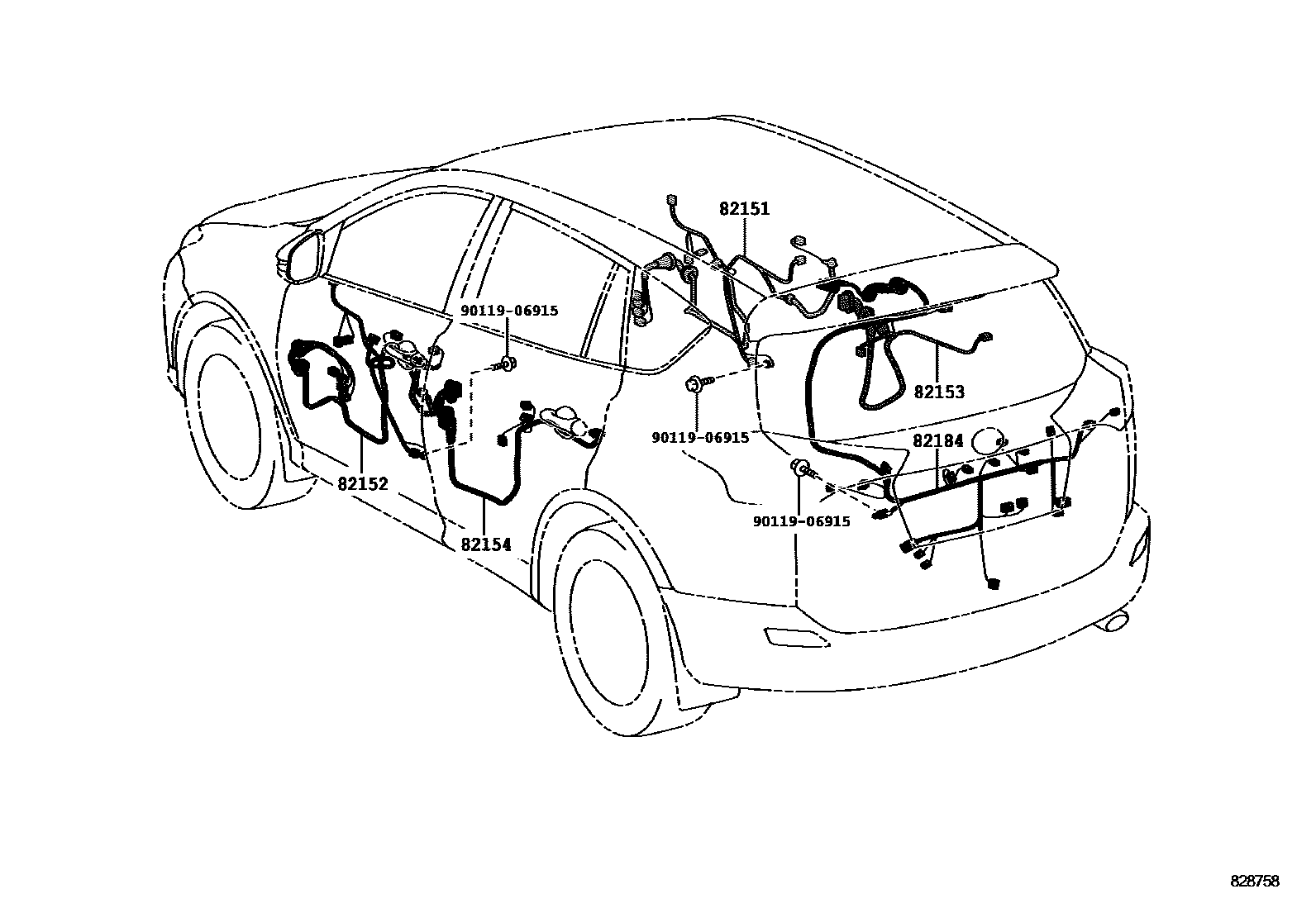

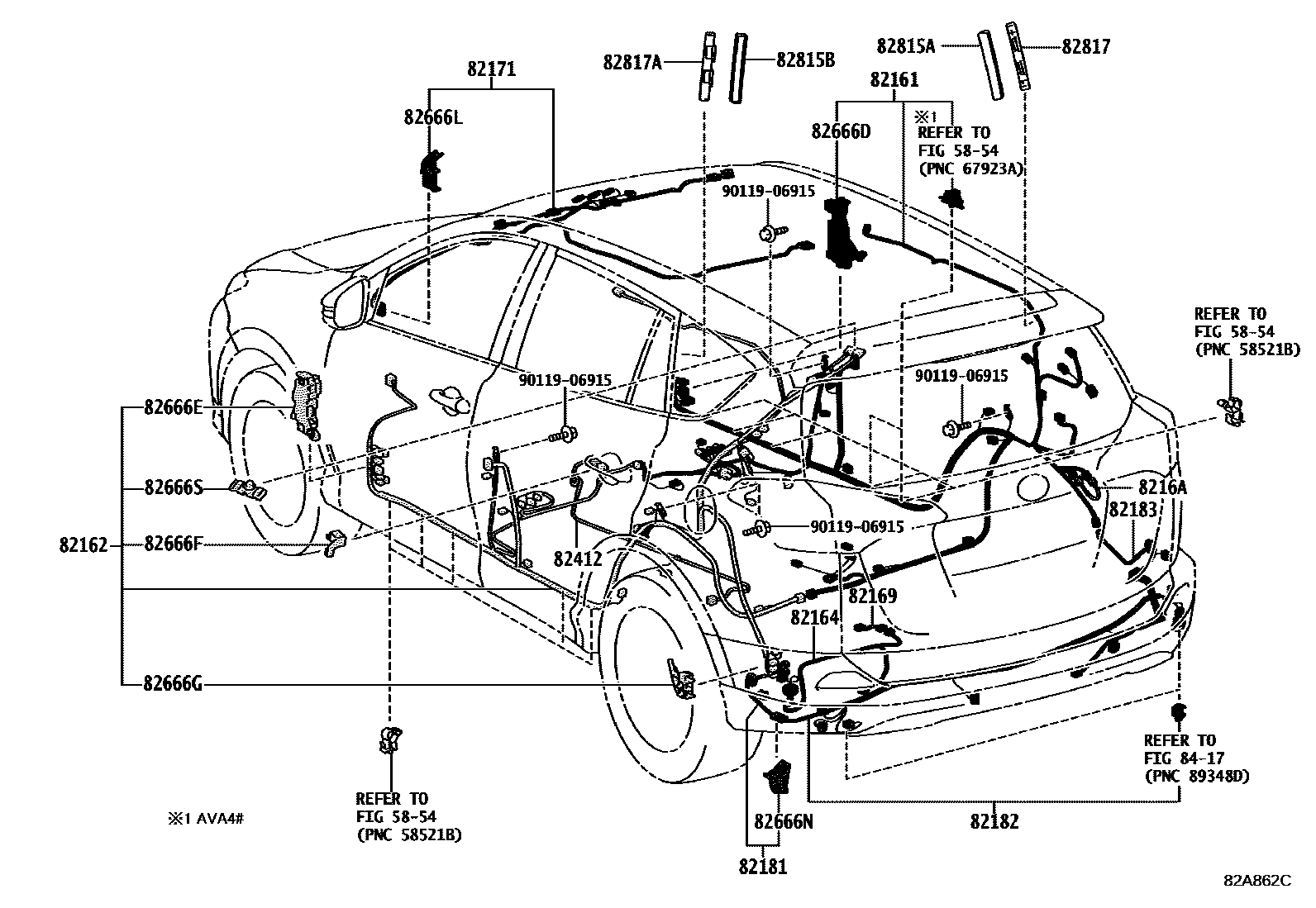

| PNC | Part name | OE numbers |
|---|---|---|
| 16364A | Cooling fan harness | 16364-36010 |
| 82001 | Connection cable No. 1 | 86203-48290 |
| 82090A | Extension cord assembly | 82090-48020 |
| 82111 | Engine room main wiring harness | 82111-42M70 · 82111-42M80 · 82111-42R40 · 82111-42R41 · 82111-42R42 · 82111-42S10 · 82111-42S11 · 82111-42S12 · 82111-42S60 · 82111-42S61 · 82111-42S62 · 82111-4AF30 · 82111-4AF31 · 82111-4AF32 · 82111-4AG60 · 82111-4AG61 · 82111-4AG62 · 82111-4AG80 · 82111-4AG81 · 82111-4AG82 |
| 82112 | Engine room wiring harness No. 2 | 82112-48060 |
| 82113 | Engine room wiring harness No. 3 | 82113-42010 · 82113-42040 · 82113-42050 · 82113-42060 |
| 82121 | Engine wiring harness | 82121-42C20 · 82121-42C30 · 82121-42D80 · 82121-42D90 · 82121-42F40 · 82121-42F80 · 82121-42F90 · 82121-42G00 · 82121-42G10 |
| 82122 | Engine No. 2 wiring harness | 82122-42090 |
| 82128A | Engine wiring harness No. 8 | 82128-33010 |
| 82141 | Dashboard wiring harness | 82141-4AB80 · 82141-4AK80 · 82141-4AK81 · 82141-4AK82 · 82141-4AL00 · 82141-4AL01 · 82141-4AL02 · 82141-4AL20 · 82141-4AL21 · 82141-4AL22 · 82141-4AL50 · 82141-4AL51 · 82141-4AL52 · 82141-4AR40 · 82141-4AR50 · 82141-4AR60 · 82141-4AR70 · 82141-4AT80 · 82141-4AT81 · 82141-4AT82 · 82141-4AU00 · 82141-4AU01 · 82141-4AU02 · 82141-4AU10 · 82141-4AU11 · 82141-4AU12 · 82141-4AU20 · 82141-4AU21 · 82141-4AU22 · 82141-4B170 · 82141-4B171 · 82141-4B172 · 82141-4B180 · 82141-4B181 · 82141-4B182 · 82141-4B540 · 82141-4B541 · 82141-4B542 · 82141-4B550 · 82141-4B551 · 82141-4B552 · 82141-4B670 · 82141-4B671 · 82141-4B672 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42090 · 82142-42110 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-42030 |
| 82151 | Right front door wiring harness | 82151-42B80 · 82151-42B90 · 82151-42C10 · 82151-42C80 · 82151-42D20 · 82151-42D50 · 82151-42D80 |
| 82152 | Left front door wiring harness | 82152-42B00 · 82152-42B30 · 82152-42B40 · 82152-42B60 · 82152-42B70 · 82152-42C30 · 82152-42C50 · 82152-42C51 · 82152-42C80 · 82152-42D20 · 82152-42D40 · 82152-42D50 · 82152-42D51 |
| 82153 | Rear door wiring harness No. 1 | 82153-42150 · 82153-42160 · 82153-42161 |
| 82154 | Rear door wiring harness No. 2 | 82154-42030 · 82154-42040 · 82154-42041 |
| 82161 | floor wiring harness | 82161-42N00 · 82161-42N01 · 82161-42N30 · 82161-42N31 · 82161-42P30 · 82161-42P31 · 82161-42Q00 · 82161-42Q01 · 82161-42Q02 · 82161-42Q50 · 82161-42Q51 · 82161-42Q52 · 82161-42S70 · 82161-42S71 · 82161-42S72 · 82161-42S80 · 82161-42S81 · 82161-42S82 · 82161-42T20 · 82161-42T21 · 82161-42T22 · 82161-42V00 · 82161-42V01 · 82161-42V02 · 82161-42W10 · 82161-42W11 · 82161-42W12 · 82161-42X80 · 82161-42X81 · 82161-42X82 |
| 82162 | Floor wiring harness No. 2 | 82162-42840 · 82162-42841 · 82162-42842 · 82162-42A00 · 82162-42A01 · 82162-42A02 · 82162-42A30 · 82162-42A40 · 82162-42A41 · 82162-42A50 · 82162-42A51 · 82162-42A52 · 82162-42B10 · 82162-42B11 · 82162-42B12 · 82162-42B20 · 82162-42B21 · 82162-42B50 · 82162-42B51 · 82162-42B52 · 82162-42B60 · 82162-42B61 · 82162-42B62 · 82162-42C00 · 82162-42C01 · 82162-42C02 · 82162-42C10 · 82162-42C11 · 82162-42C12 · 82162-42C70 · 82162-42C71 · 82162-42C72 · 82162-42C80 · 82162-42C81 · 82162-42C82 · 82162-42D00 · 82162-42D01 · 82162-42D02 |
| 82163B | No. 5 floor wiring harness | 82165-42080 |
| 82164 | Frame wiring harness set | 82164-42040 · 82164-42070 · 82164-42100 · 82164-42120 · 82164-42130 · 82164-42140 · 82164-42150 |
| 82169 | No. 3 frame wiring harness | 82169-42020 |
| 8216A | No. 7 floor wiring harness | 8216A-42010 · 8216A-42020 |
| 82171 | Roof No. 1 wiring harness | 82171-42390 · 82171-42570 · 82171-42620 · 82171-42630 · 82171-42850 · 82171-42880 · 82171-42881 · 82171-42A20 · 82171-42A40 · 82171-42A41 · 82171-42A60 · 82171-42A61 · 82171-42A90 · 82171-42B00 · 82171-42B10 · 82171-42B11 · 82171-42B80 · 82171-42C10 · 82171-42C11 · 82171-42C50 · 82171-42C60 · 82171-42C61 · 82171-42C70 · 82171-42C80 |
| 82181 | Luggage No. 1 wiring harness | 82181-42010 · 82181-42020 · 82181-42021 · 82181-42030 · 82181-42031 · 82181-42090 · 82181-42091 · 82181-42100 · 82181-42101 · 82181-42110 · 82181-42111 · 82181-42120 · 82181-42121 |
| 82182 | Luggage No. 2 wiring harness | 82182-42010 · 82182-42040 · 82182-42041 · 82182-42050 · 82182-42051 · 82182-42100 |
| 82183 | Luggage No. 3 wiring harness | 82183-42010 · 82183-42030 · 82183-42031 · 82183-42032 · 82183-42040 · 82183-42100 · 82183-42110 |
| 82184 | Rear door No. 1 wiring harness | 82184-42450 · 82184-42451 · 82184-42460 · 82184-42461 · 82184-42470 · 82184-42471 · 82184-42490 · 82184-42491 · 82184-42500 · 82184-42501 · 82184-42510 · 82184-42511 · 82184-42520 · 82184-42521 · 82184-42590 · 82184-42610 · 82184-42611 · 82184-42670 · 82184-42680 · 82184-42681 · 82184-42730 · 82184-42731 · 82184-42732 |
| 82191 | Front right seat wiring harness | 82191-42040 · 82191-42041 |
| 82192 | Front left seat wiring harness | 82192-42040 · 82192-42050 · 82192-42070 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-42020 · 8219B-42030 · 8219B-42040 |
| 82219A | sensor harness | 82219-06040 · 82219-06060 · 82219-33060 · 82219-73010 |
| 82284 | Ground wire | 82284-42030 · 82284-48040 |
| 82286A | Line 2 | 82286-42010 |
| 82412 | Fuel gauge wiring harness | 82412-42060 · 82412-42090 · 82412-42100 |
| 82666A | Connector holder No. 2 | 82666-42320 |
| 82666B | No. 3 connector holder | 82666-42330 |
| 82666C | No. 4 connector holder | 82666-42340 |
| 82666D | No. 5 connector holder | 82666-42380 |
| 82666E | No. 6 connector holder | 82666-42390 |
| 82666F | No. 7 connector holder | 82666-42300 |
| 82666G | No. 8 connector holder | 82666-42420 · 82666-42440 |
| 82666L | No. 9 connector holder | 82666-42410 |
| 82666N | No. 10 connector holder | 82666-42290 · 82666-42430 |
| 82666S | No. 13 connector holder | 82666-60220 |
| 82666T | No. 14 connector socket | 82666-20160 |
| 82666V | No. 15 connector holder | 82666-58050 |
| 82712A | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-42040 |
| 82815B | Wiring harness protector cover | 82815-42050 · 82815-42150 |
| 82817 | No. 1 wire harness protection device | 82817-42750 |
| 82817A | No. 2 wire harness protection device | 82817-42760 |
| 82817B | No. 3 wire harness protection device | 82817-42460 · 82817-78010 |
| 82817D | No. 5 wire harness protection device | 82817-48M00 |
| 82817F | No. 7 wire harness protection device | 82817-48M30 |
| 82817L | No. 11 wire harness protection device | 82817-42580 |
| 82817M | No. 12 wire harness protection device | 82817-42590 · 82817-42B00 |
| 82817N | No. 13 wire harness protection device | 82817-48L10 |
| 82817P | No. 14 wire harness protection device | 82817-48L20 |
| 82817T | No. 15 wire harness protection device | 82817-48L30 |
| 82817X | No. 17 wire harness protection device | 82817-42520 |
| 82821A | Connector cover | 82821-42020 |
| 82821H | Connector cover | 82821-42090 |
| 82821Y | COUVERCLE, CONNECTEUR | 82814-42030 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-42020 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |

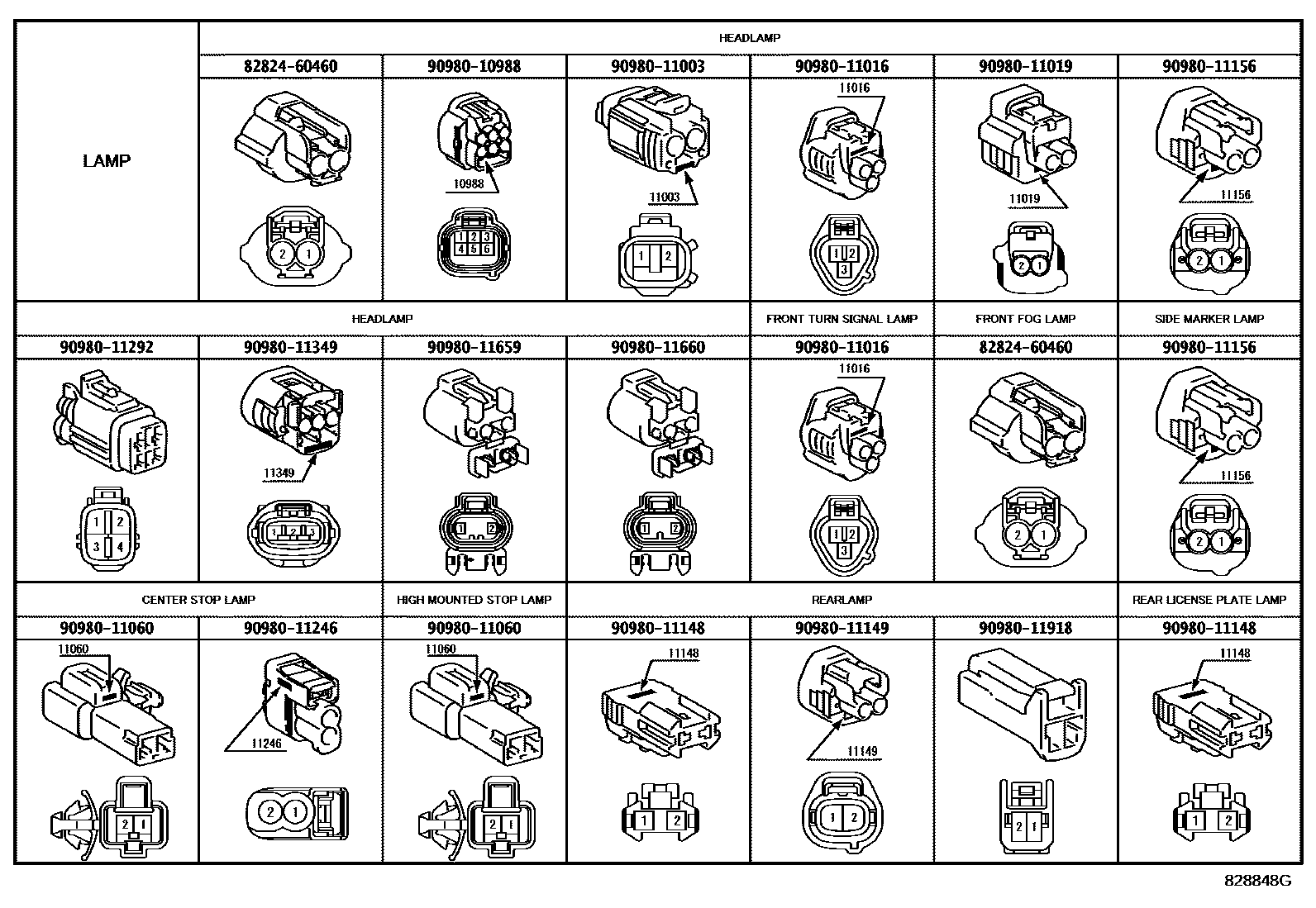

| 82824 | Harness connector | 82824-33360 |
| 82930 | No. 1 condenser wire harness assembly | 82930-42010 |
| 82991 | Fuse repair line | 82991-42040 |
| G9221C | COUV., VARIATEUR, SUP. | G9221-33010 |
