Toyota RAV4 电子燃油喷射系统 — Figure 8404

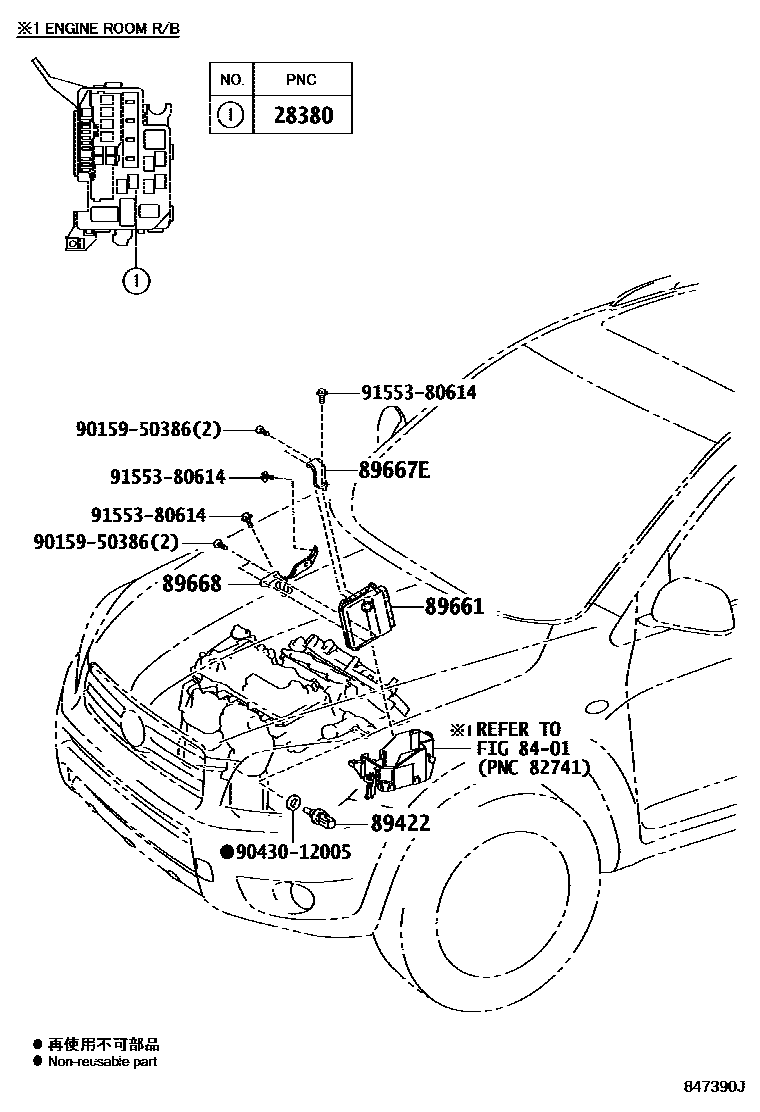

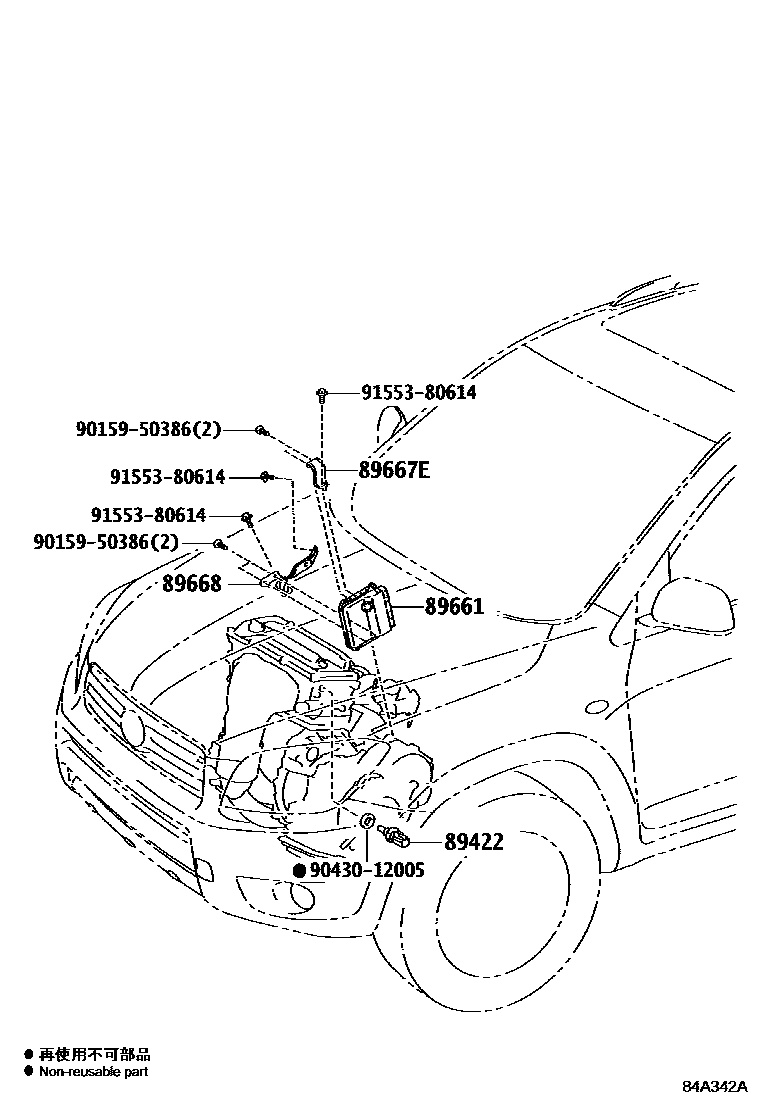

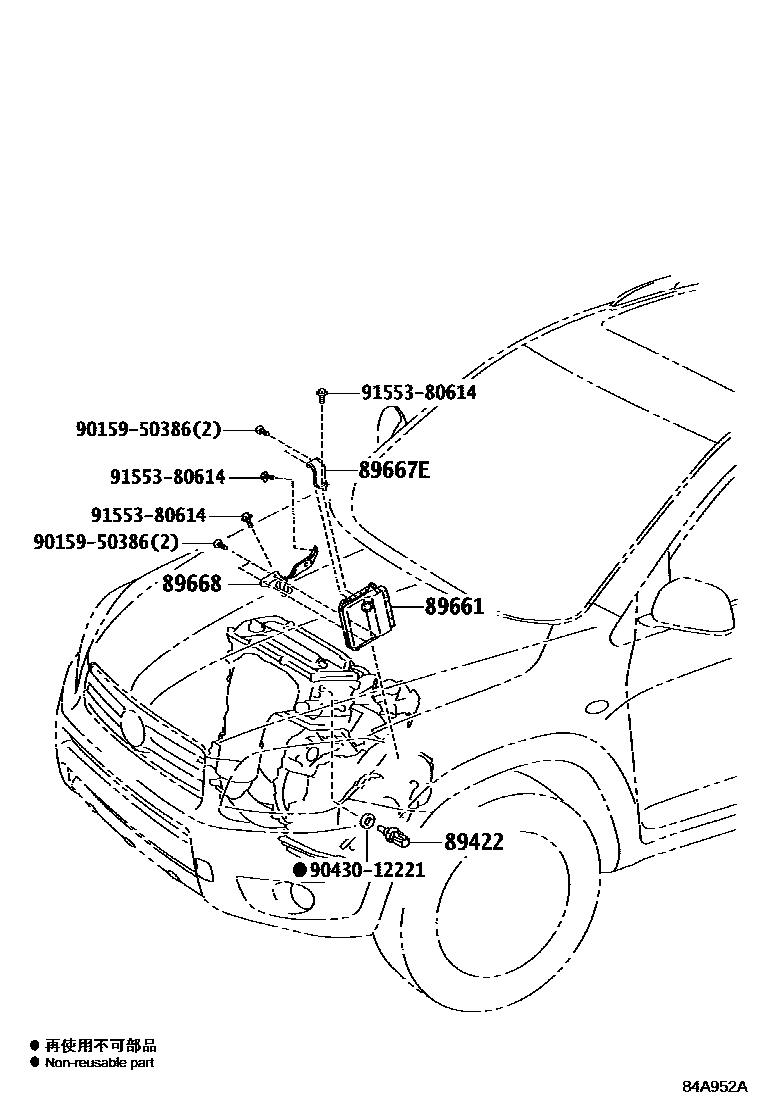

Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 3 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28380 | Fuel pump relay assembly | 90987-04004 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89661 | Engine control ECU | 89661-42C20 · 89661-42C21 · 89661-42C30 · 89661-42C31 · 89661-42C40 · 89661-42D80 · 89661-42D81 · 89661-42D90 · 89661-42D91 · 89661-42E10 · 89661-42E50 · 89661-42E51 · 89661-42E60 · 89661-42E61 · 89661-42E70 · 89661-42E80 · 89661-42E90 · 89661-42F00 · 89661-42F60 · 89661-42F61 · 89661-42F70 · 89661-42F71 · 89661-42F90 · 89661-42G00 · 89661-42G10 · 89661-42G11 · 89661-42G20 · 89661-42G21 · 89661-42G30 · 89661-42G40 · 89661-42J80 · 89661-42J81 · 89661-42J90 · 89661-42J91 · 89661-42K00 · 89661-42K01 · 89661-42K10 · 89661-42K11 · 89661-42M60 · 89661-42M61 · 89661-42M62 · 89661-42M70 · 89661-42M71 · 89661-42M72 · 89661-42Q00 · 89661-42Q01 · 89661-42Q10 · 89661-42Q11 · 89661-42Q20 · 89661-42Q21 · 89661-42Q22 · 89661-42Q23 · 89661-42Q30 · 89661-42Q31 · 89661-42Q32 · 89661-42Q33 · 89661-42T40 · 89661-42T50 · 89661-42T60 · 89661-42T70 |
| 89667E | No. 1 engine control ECU bracket | 89667-42050 |
| 89668 | No. 2 engine control ECU bracket | 89668-42050 |
