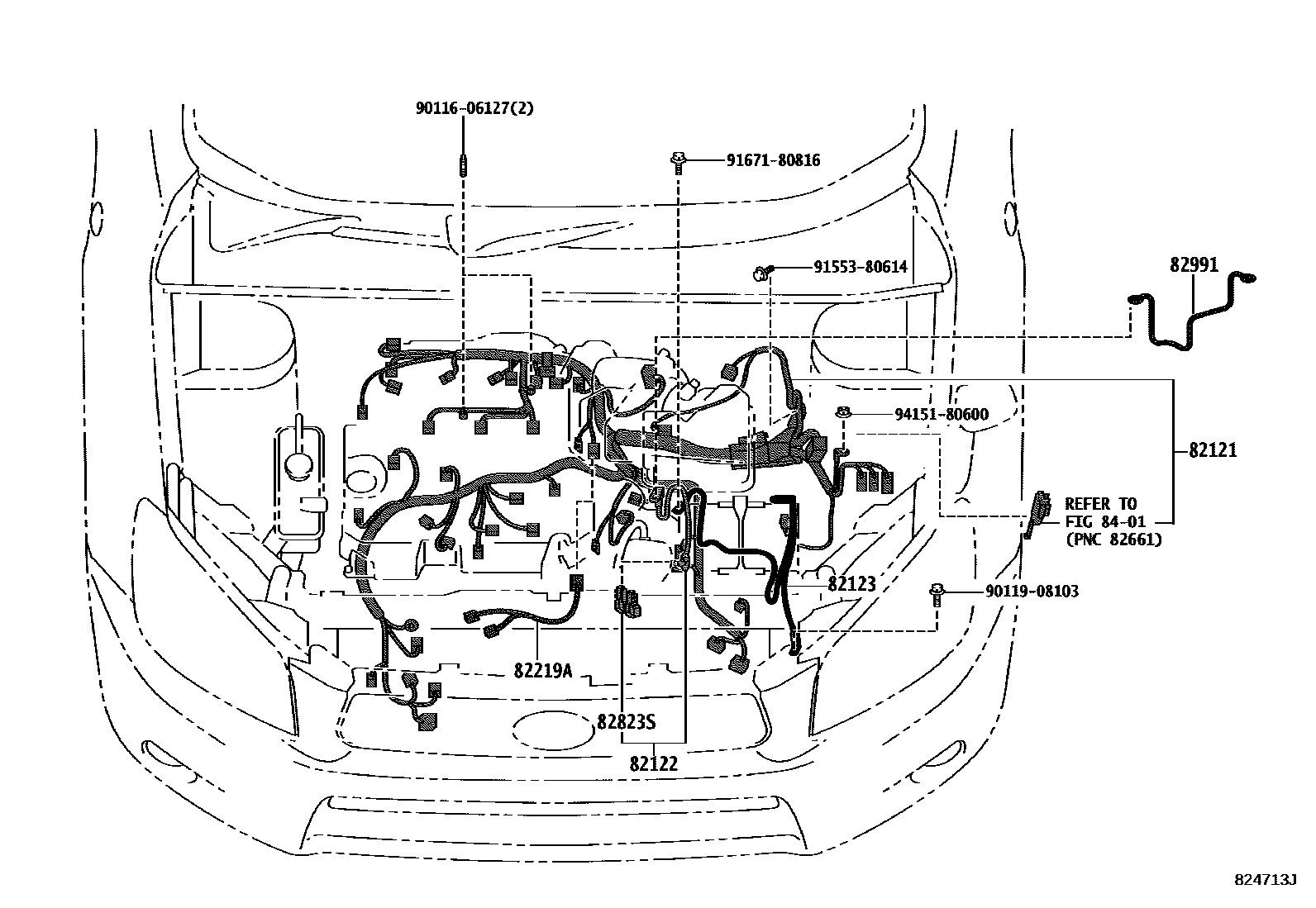

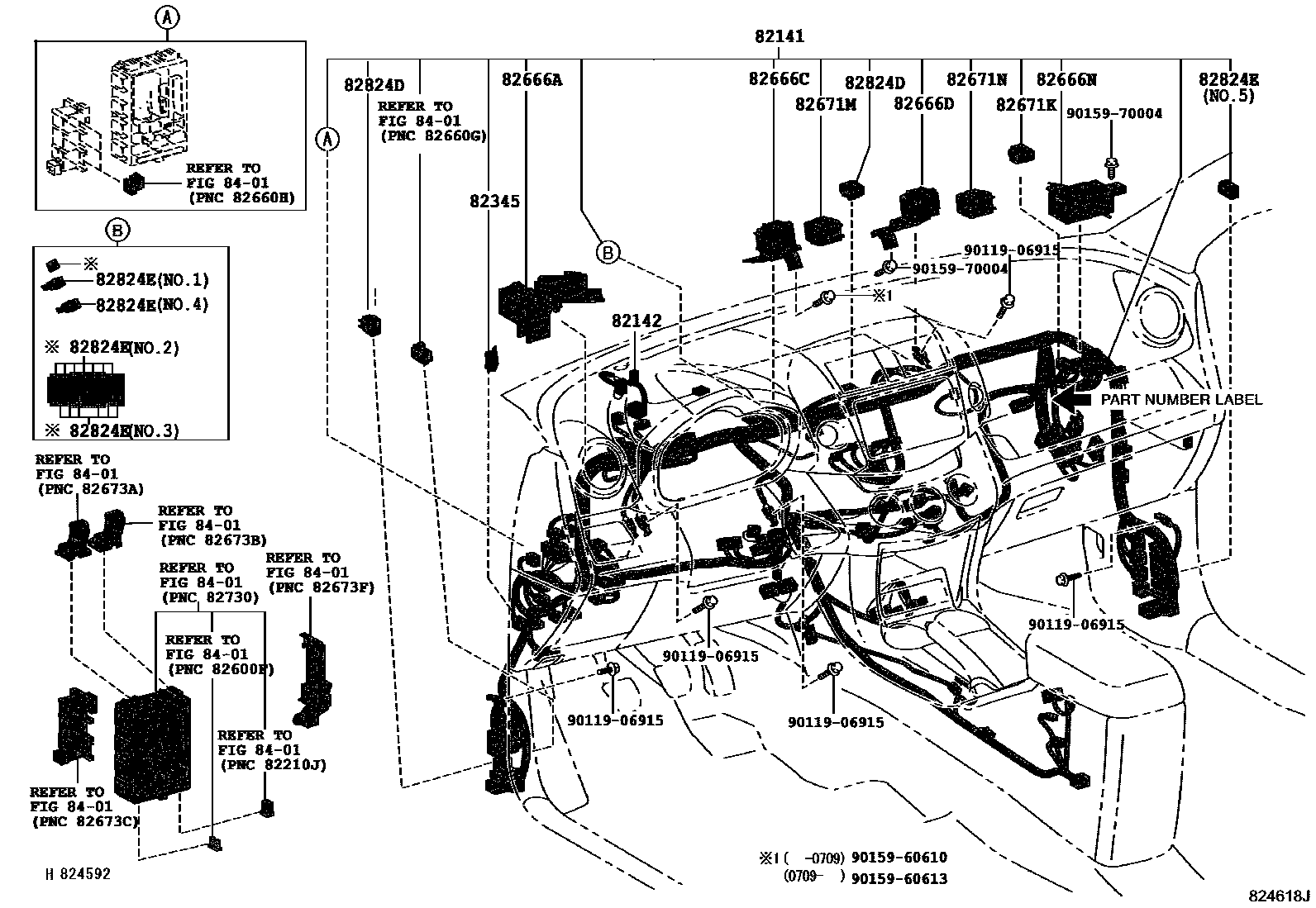

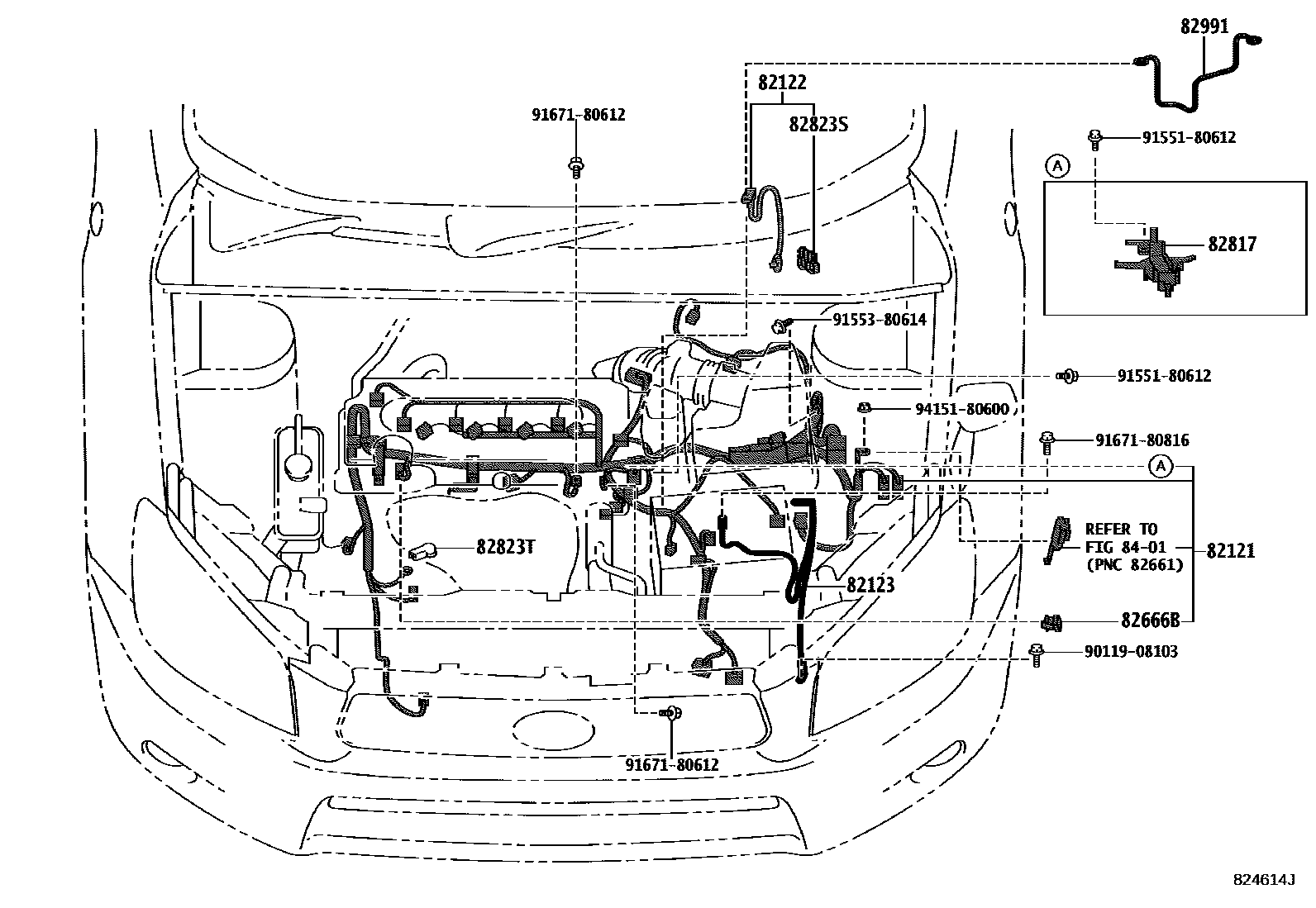

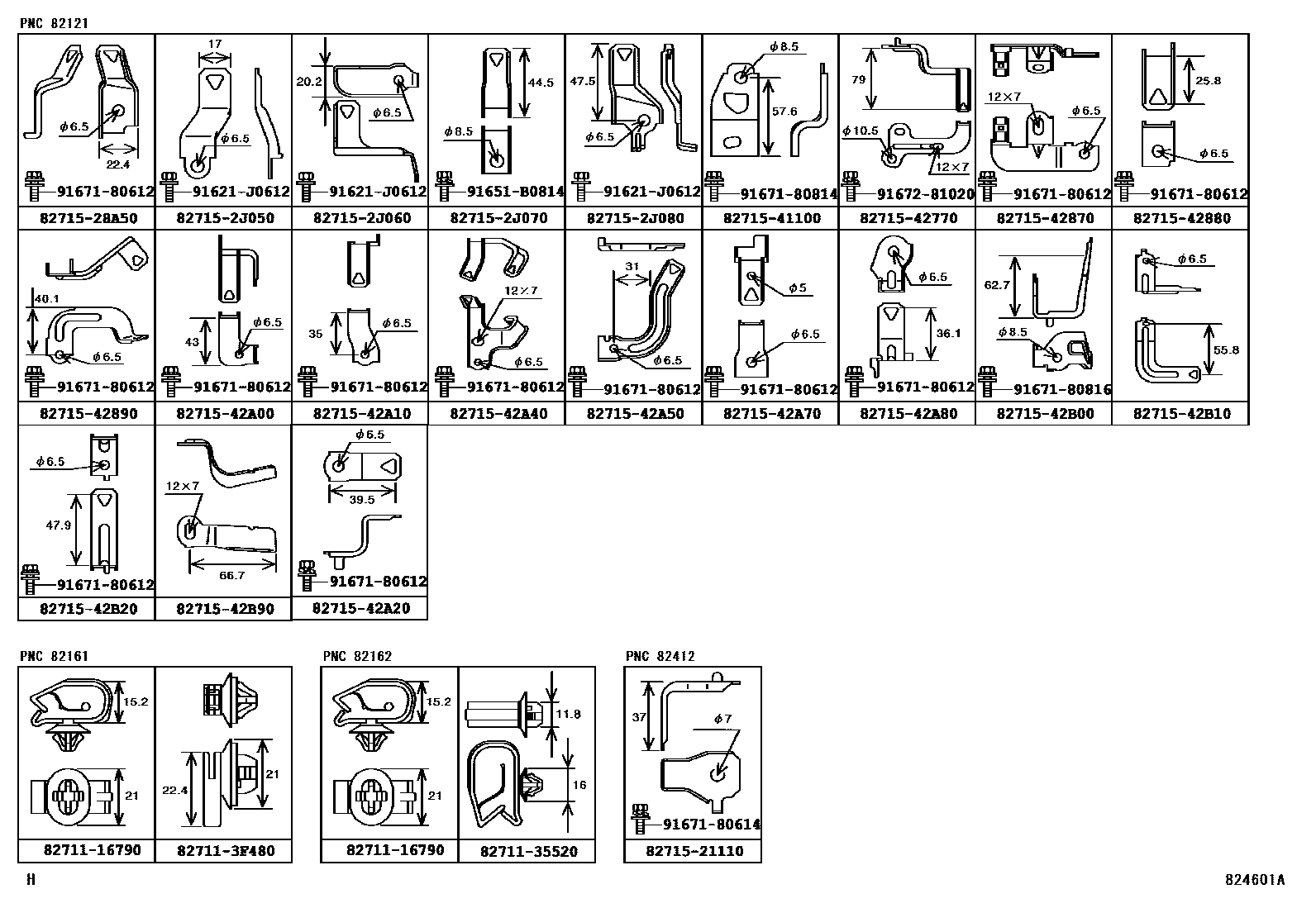

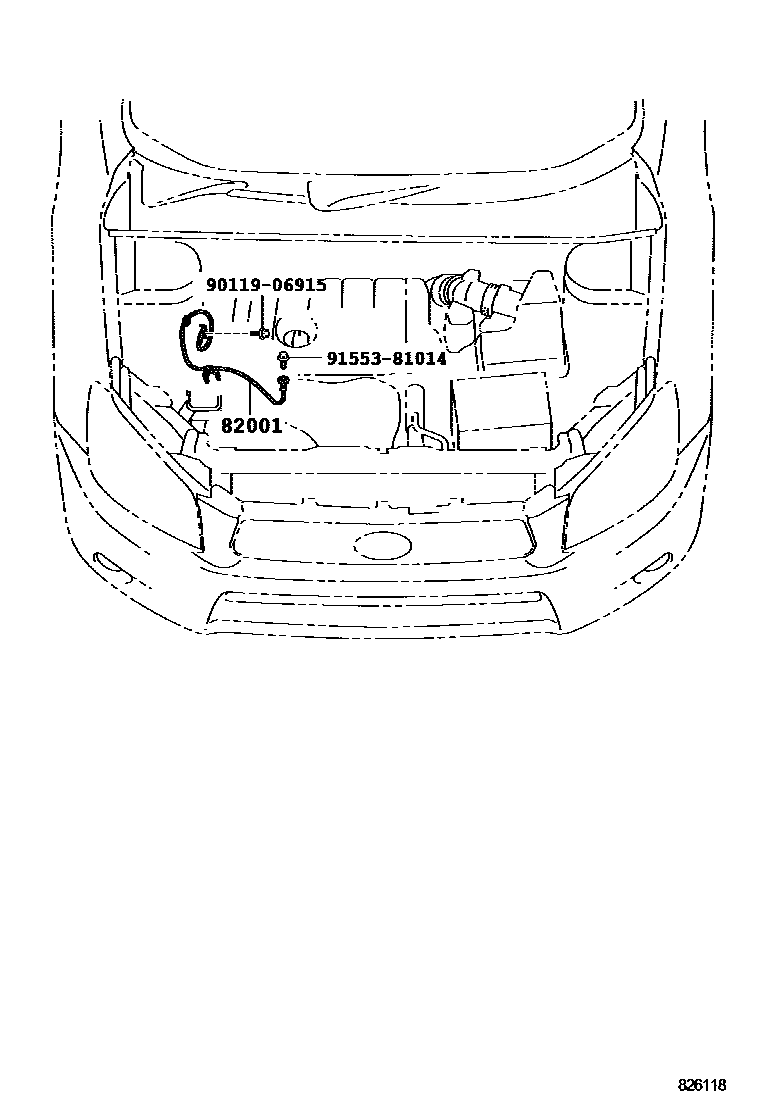

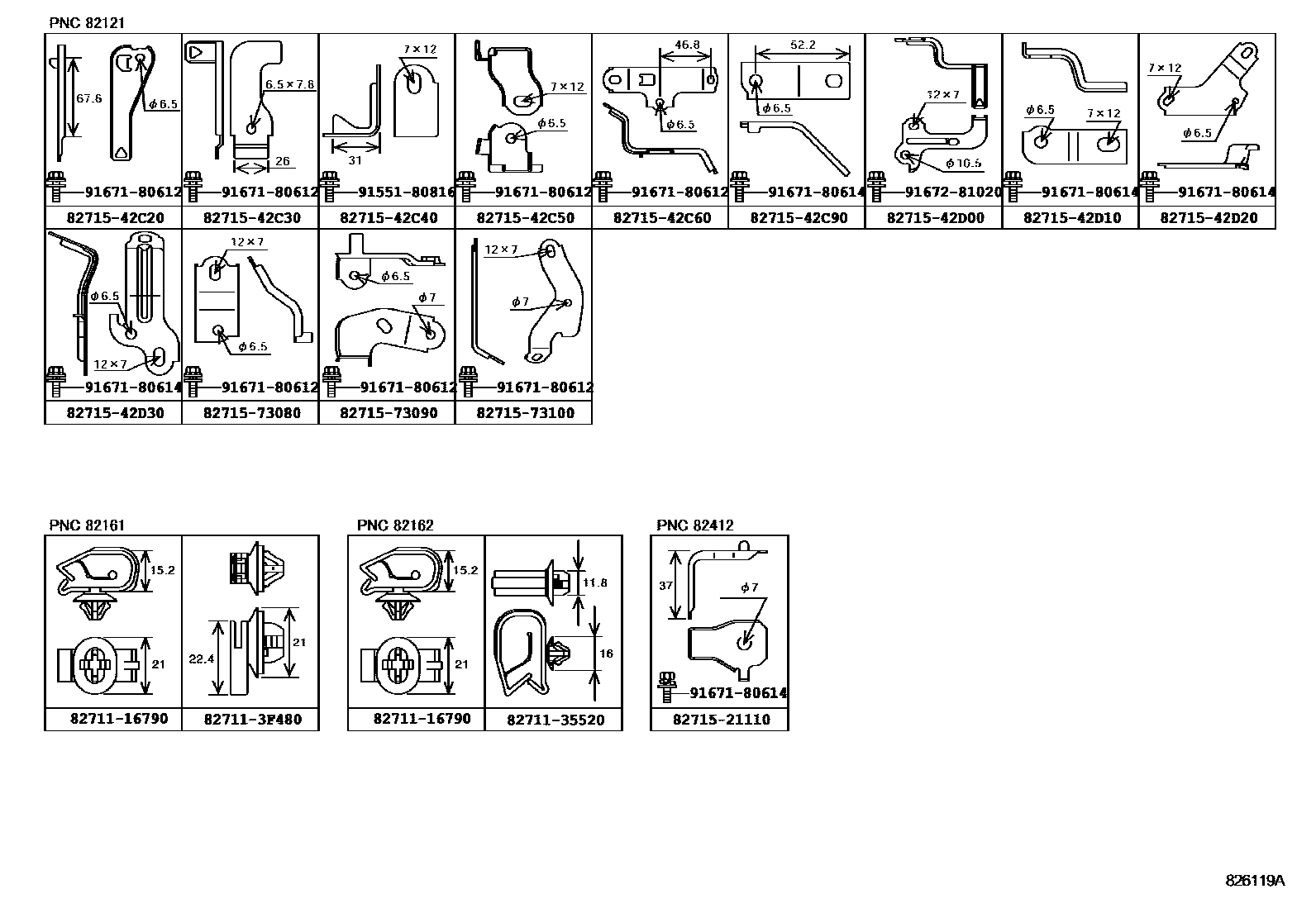

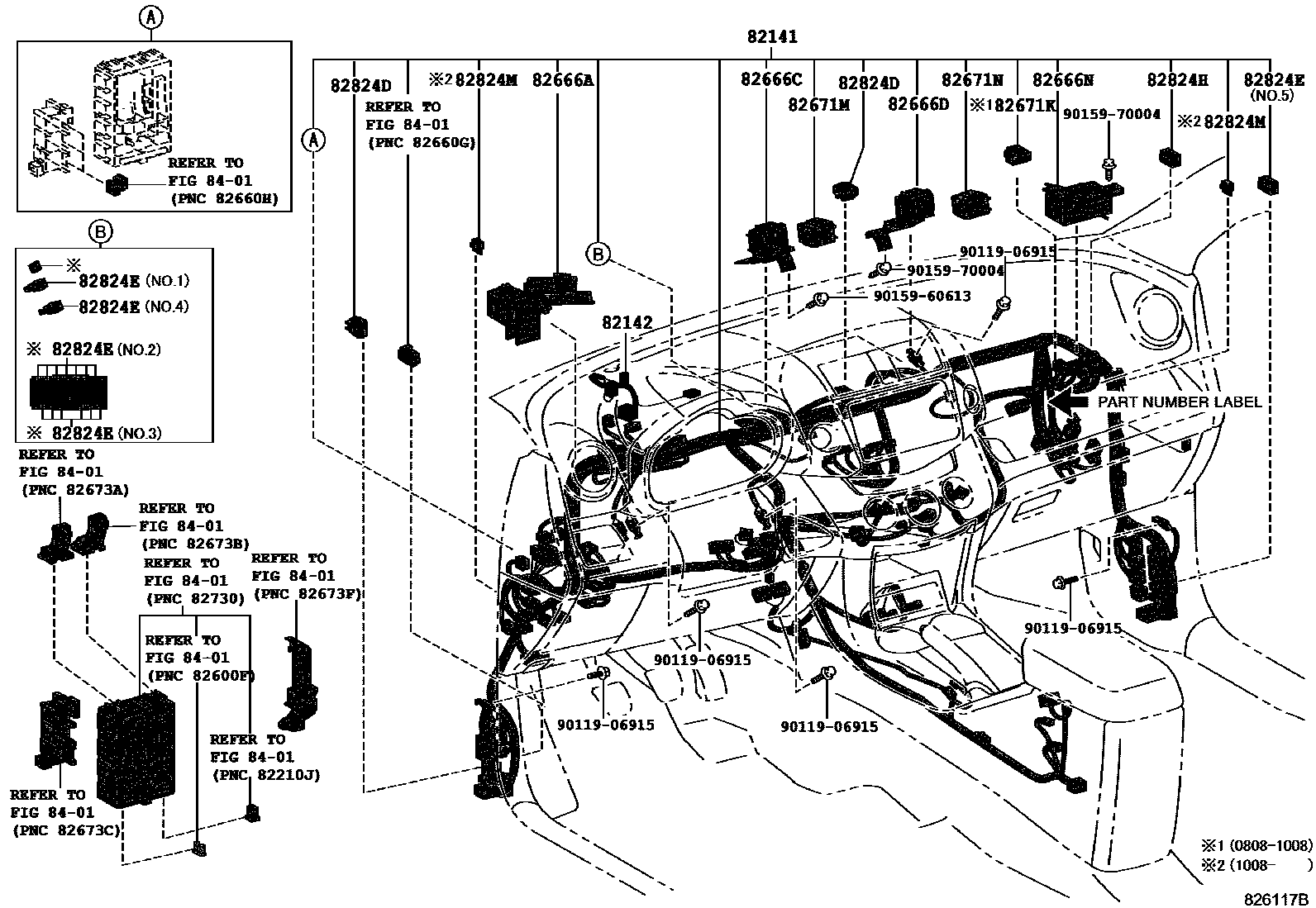

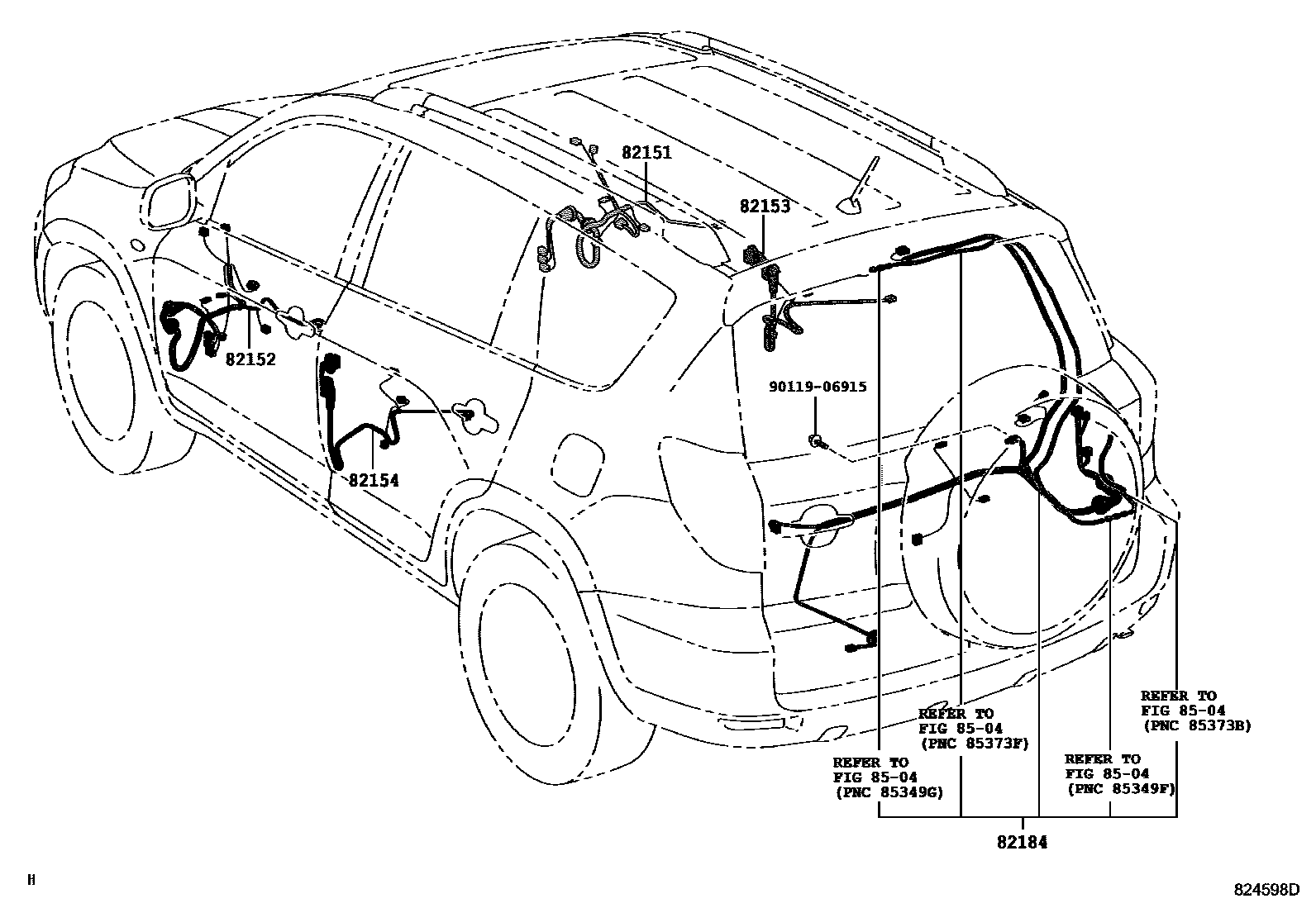

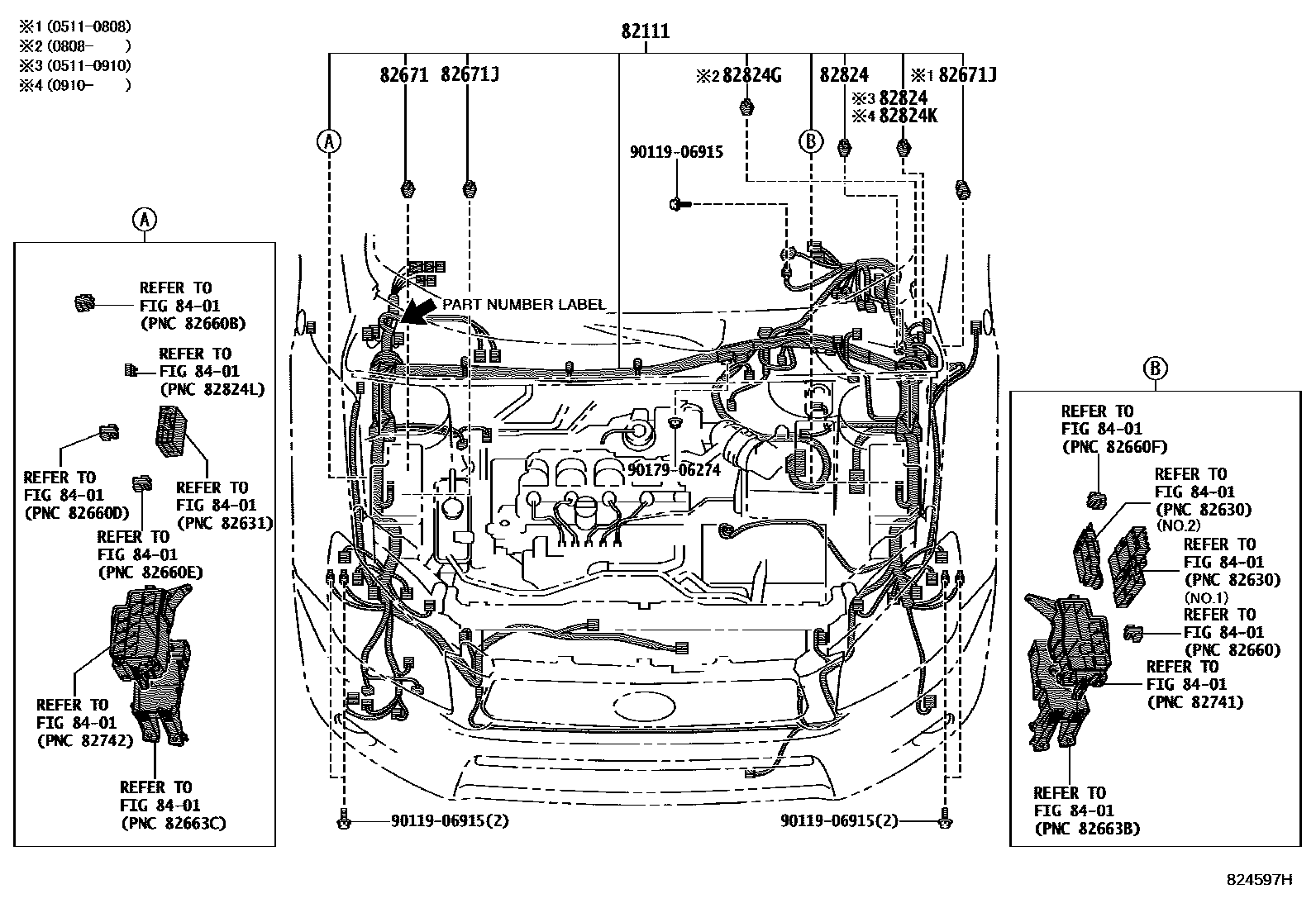

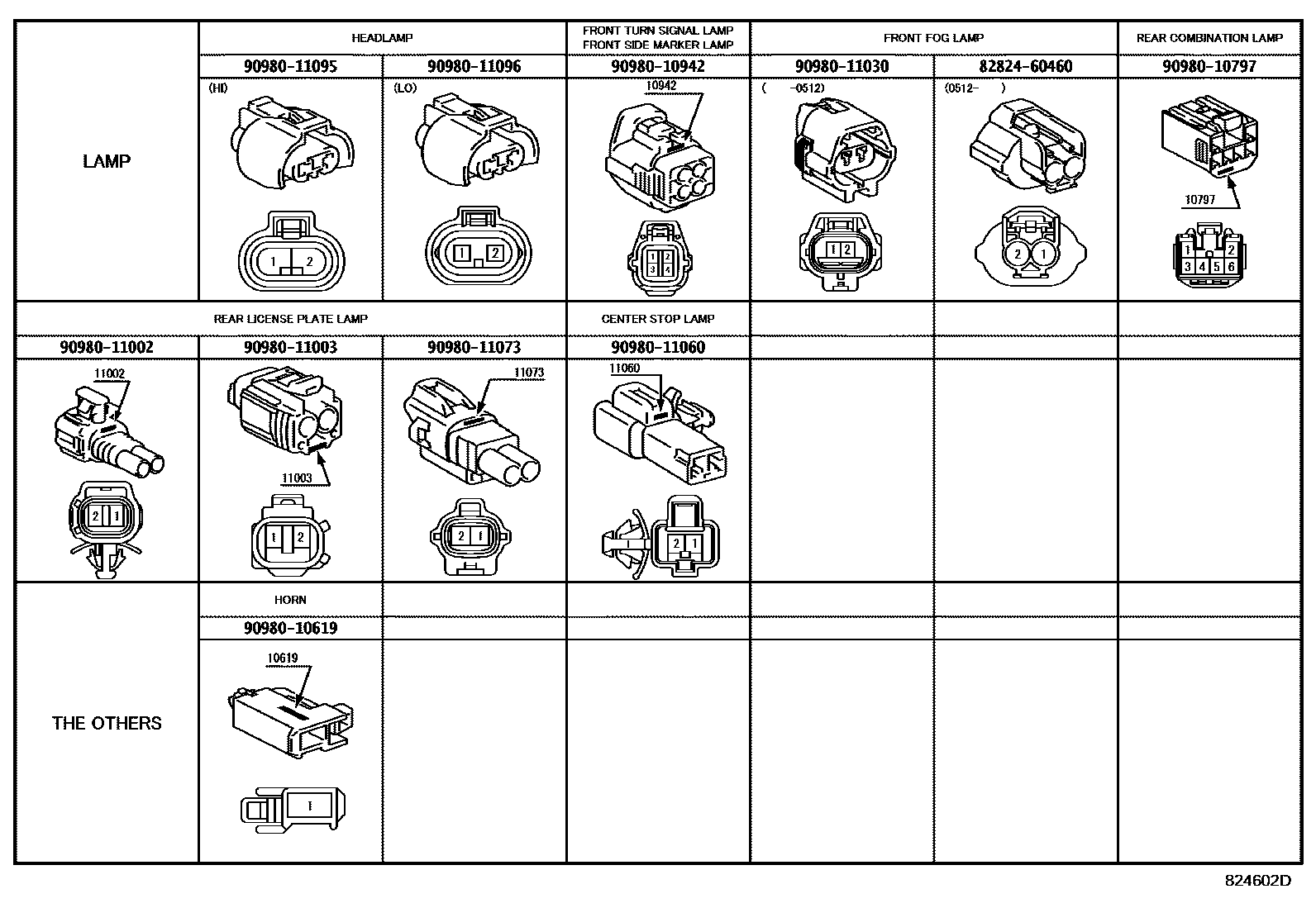

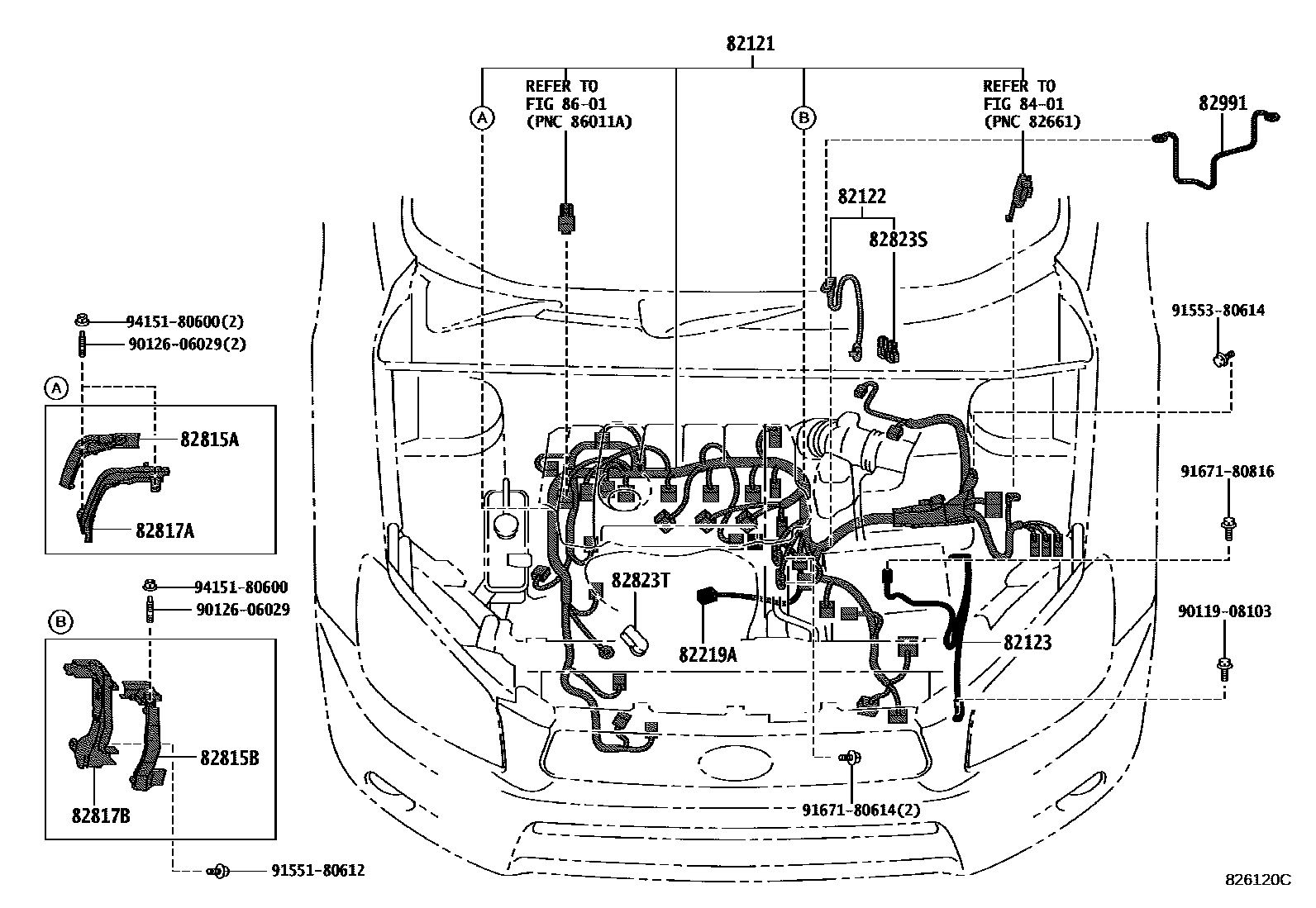

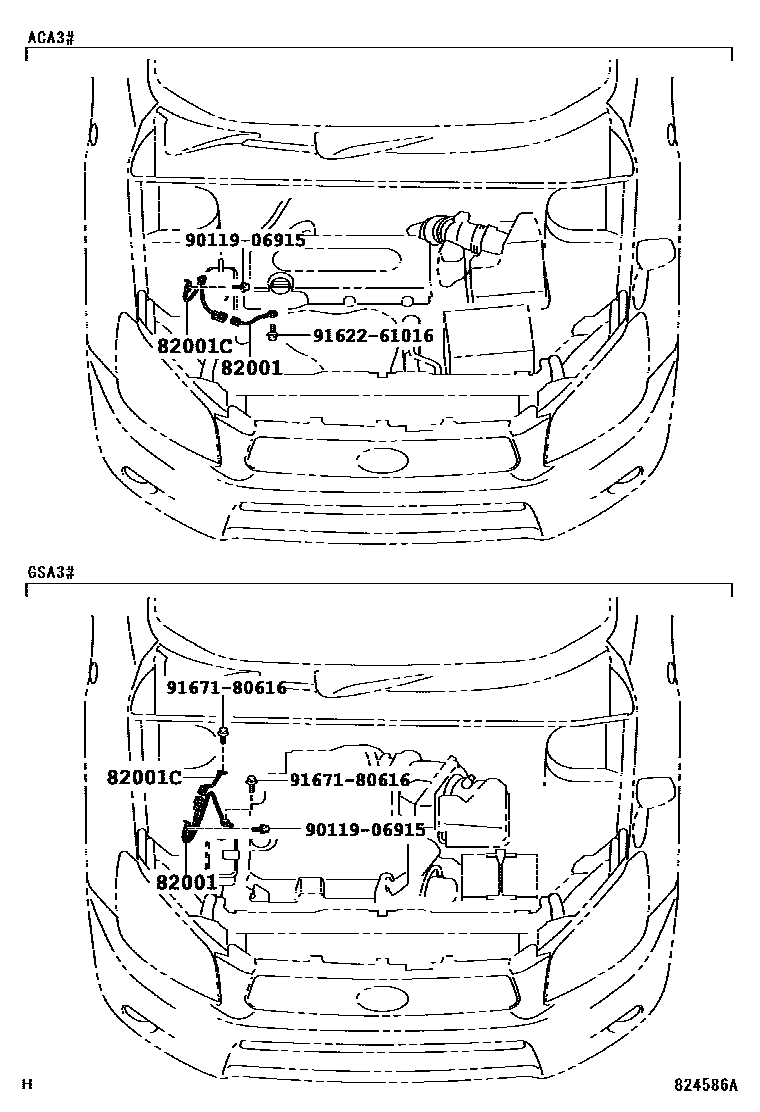

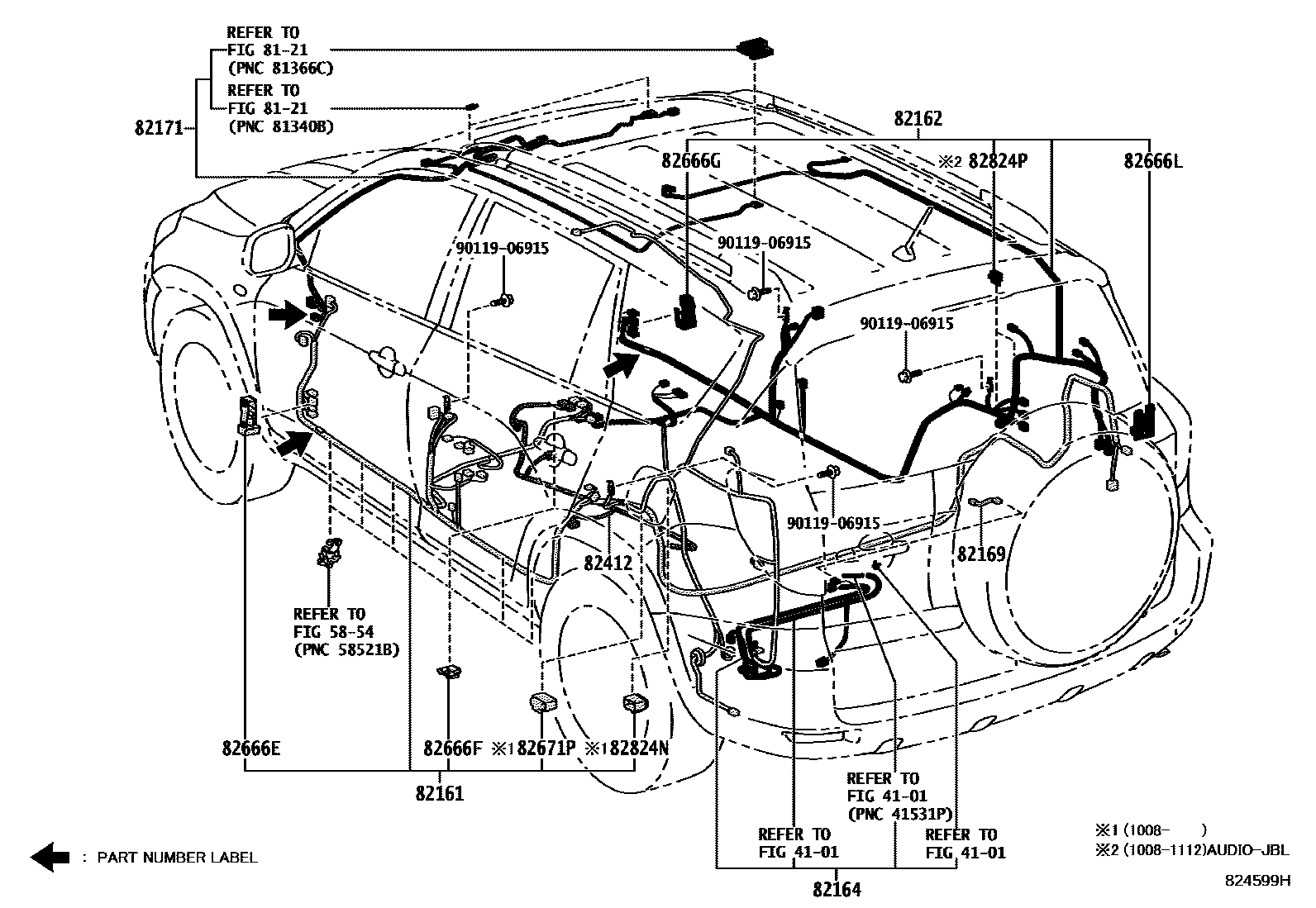

Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 14 images and 55 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07205 · 90980-07434 · 90980-07465 |
| 82001C | Connection cable No. 2 | 90980-07435 · 90980-07437 |
| 82111 | Engine room main wiring harness | 82111-42D50 · 82111-42D51 · 82111-42D60 · 82111-42D61 · 82111-42D62 · 82111-42D70 · 82111-42D71 · 82111-42D72 · 82111-42D80 · 82111-42D81 · 82111-42D82 · 82111-42J10 · 82111-42J11 · 82111-42J12 · 82111-42J20 · 82111-42J30 · 82111-42K01 · 82111-42K02 |
| 82121 | Engine wiring harness | 82121-42A20 · 82121-42A60 · 82121-42A61 · 82121-42A70 · 82121-42A71 · 82121-42B30 · 82121-42B31 · 82121-42B40 · 82121-42B41 · 82121-42B80 · 82121-42B81 · 82121-42B82 |
| 82122 | Engine No. 2 wiring harness | 82122-42040 · 82122-42041 · 82122-42060 |
| 82123 | Engine No. 3 wiring harness | 82123-42110 · 82123-42140 · 82123-42180 · 82123-42190 · 82123-42200 · 82123-42220 |
| 82141 | Dashboard wiring harness | 82141-42Q00 · 82141-42Q01 · 82141-42Q10 · 82141-42Q11 · 82141-42Q20 · 82141-42Q21 · 82141-42Q22 · 82141-42Q30 · 82141-42Q31 · 82141-42Q40 · 82141-42Q41 · 82141-42Q42 · 82141-42Q50 · 82141-42Q51 · 82141-42Q52 · 82141-42Q60 · 82141-42Q61 · 82141-42Q70 · 82141-42Q71 · 82141-42Q72 · 82141-42Q80 · 82141-42Q81 · 82141-42Q90 · 82141-42Q91 · 82141-42Q92 · 82141-42R00 · 82141-42R01 · 82141-42R02 · 82141-4AC00 · 82141-4AC01 · 82141-4AC02 · 82141-4AC10 · 82141-4AC11 · 82141-4AC12 · 82141-4AC13 · 82141-4AC20 · 82141-4AC21 · 82141-4AC22 · 82141-4AC23 · 82141-4AC30 · 82141-4AC31 · 82141-4AC32 · 82141-4AC40 · 82141-4AC41 · 82141-4AC42 · 82141-4AC50 · 82141-4AC51 · 82141-4AC52 · 82141-4AC53 · 82141-4AC60 · 82141-4AC61 · 82141-4AC62 · 82141-4AF60 · 82141-4AF61 · 82141-4AF70 · 82141-4AF71 · 82141-4AJ40 · 82141-4AJ41 · 82141-4AJ50 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42040 · 82142-42050 · 82142-42080 |
| 82151 | Right front door wiring harness | 82151-42730 · 82151-42850 · 82151-42860 · 82151-42A80 · 82151-42A90 · 82151-42A91 · 82151-42B00 · 82151-42B01 |
| 82152 | Left front door wiring harness | 82152-42750 · 82152-42760 · 82152-42890 · 82152-42A00 · 82152-42A01 · 82152-42A10 · 82152-42A11 · 82152-42A90 |
| 82153 | Rear door wiring harness No. 1 | 82153-42130 |
| 82154 | Rear door wiring harness No. 2 | 82153-42130 |
| 82161 | floor wiring harness | 82161-42F00 · 82161-42F20 · 82161-42F30 · 82161-42F50 · 82161-42G90 · 82161-42J10 · 82161-42K60 · 82161-42K70 · 82161-42K80 · 82161-42K90 · 82161-42L80 · 82161-42L90 |
| 82162 | Floor wiring harness No. 2 | 82162-42140 · 82162-42150 · 82162-42160 · 82162-42240 · 82162-42250 · 82162-42251 · 82162-42260 · 82162-42261 · 82162-42270 · 82162-42290 · 82162-42291 · 82162-42380 · 82162-42390 · 82162-42391 · 82162-42640 · 82162-42641 · 82162-42650 · 82162-42651 · 82162-42660 · 82162-42670 · 82162-42680 · 82162-42681 · 82162-42690 · 82162-42691 · 82162-42880 · 82162-42890 |
| 82164 | Frame wiring harness set | 82164-42010 |
| 82168 | Seat No. 2 wiring harness | 82168-60140 · 82192-42010 |
| 82169 | No. 3 frame wiring harness | 82169-42010 |
| 82171 | Roof No. 1 wiring harness | 82171-42410 · 82171-42420 · 82171-42450 · 82171-42500 · 82171-42530 · 82171-42560 |
| 82184 | Rear door No. 1 wiring harness | 82184-42270 · 82184-42280 · 82184-42340 · 82184-42350 · 82184-42360 · 82184-42370 · 82184-42380 · 82184-42390 · 82184-42400 · 82184-42420 · 82184-42430 · 82184-42440 |
| 82191 | Front right seat wiring harness | 82191-33140 |
| 82219A | sensor harness | 82219-41010 · 82219-73010 |
| 82345 | diode | 82345-32020 |
| 82412 | Fuel gauge wiring harness | 82412-42050 |
| 82666A | Connector holder No. 2 | 82666-42160 |
| 82666B | No. 3 connector holder | 82666-42250 |
| 82666C | No. 4 connector holder | 82666-42230 · 82666-42231 |
| 82666D | No. 5 connector holder | 82666-42240 · 82666-42241 |
| 82666E | No. 6 connector holder | 82666-42200 |
| 82666F | No. 7 connector holder | 82666-42260 |
| 82666G | No. 8 connector holder | 82666-42210 |
| 82666L | No. 9 connector holder | 82666-42280 |
| 82666N | No. 10 connector holder | 82666-42170 · 82666-42171 |
| 82671 | junction box | 82671-30360 |
| 82671J | No. 2 junction box | 82671-30370 |
| 82671K | No. 3 junction box | 82671-30370 |
| 82671M | No. 5 junction box | 82671-42090 · 82671-42150 |
| 82671N | No. 6 junction box | 82671-42100 · 82671-42160 |
| 82671P | No. 7 junction box | 82671-30360 |
| 82815A | Wiring harness protector cover | 82815-42040 |
| 82815B | Wiring harness protector cover | 82815-42050 |
| 82817 | No. 1 wire harness protection device | 82817-42480 |
| 82817A | No. 2 wire harness protection device | 82817-42580 |
| 82817B | No. 3 wire harness protection device | 82817-42590 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-20080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 82824-47210 |
| 82824D | Harness connector | 82824-47210 · 82824-50340 |
| 82824E | Harness connector | 82824-42180 · 82824-42190 · 82824-42200 · 82824-42210 · 82824-52080 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-20110 |
| 82824K | Harness connector | 82824-50340 |
| 82824M | Harness connector | 82824-30130 |
| 82824N | Harness connector | 82824-22080 |
| 82824P | Harness connector | 82824-30130 |
| 82991 | Fuse repair line | 82991-42010 |
