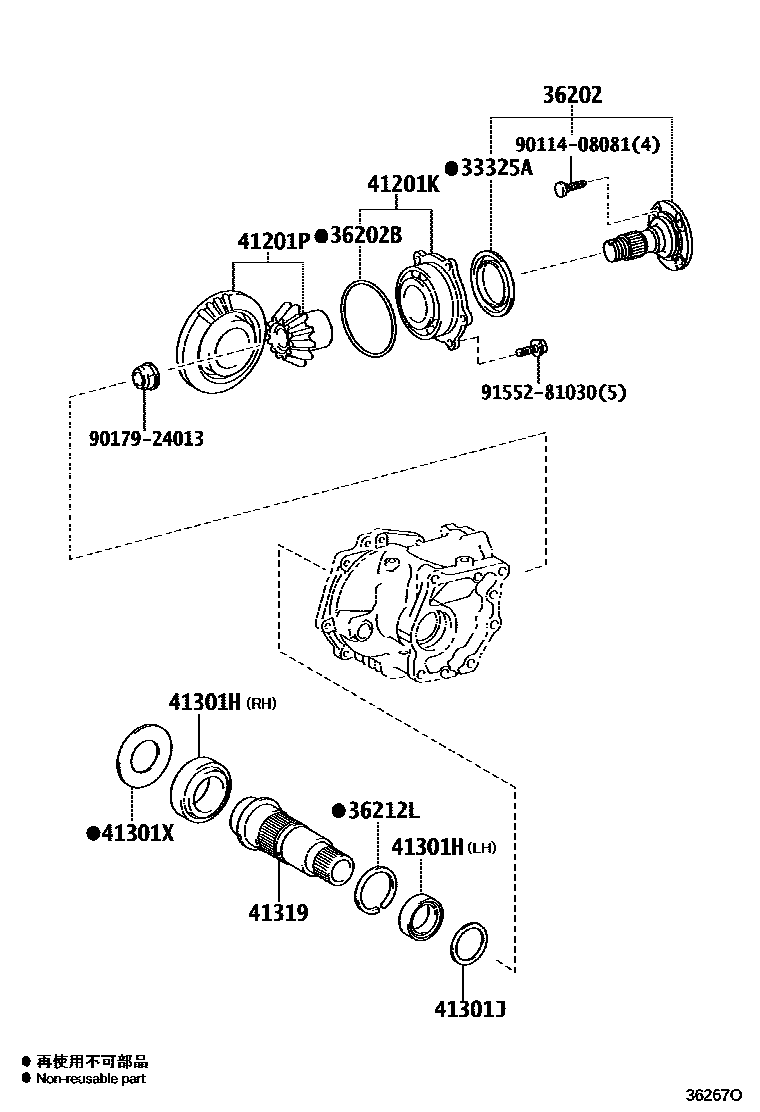

Toyota RAV4 Transfer Gear — Figure 3610
Toyota RAV4 EPC diagram 3610, Transfer Gear, with 1 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 33325A | Dust cover (for transfer case rear output shaft) | 33325-52010 |
| 36202 | Transfer case rear output shaft sub-assembly | 36202-42010 · 36202-42011 |
| 36202B | O-ring (for transfer case rear output shaft) | 90301-98005 |
| 36212L | Shaft snap ring | 90520-51003 |
| 41201K | Bearing (for transfer case front driven pinion) | 90369-50002 |
| 41201P | Transfer gear assembly | 41201-52010 |
| 41301H | Bearing (for ring gear mounting housing) | 90366-45038 · 90366-56004 |
| 41301J | Flat washer (for ring gear mounting housing) | 36265-42010 · 36265-42020 · 36265-42030 · 36265-42040 · 36265-42050 · 36265-42060 · 36265-42070 · 36265-42080 · 36265-42090 · 36265-42100 · 36265-42110 · 36265-42120 · 36265-42130 · 36265-42140 · 36265-42150 · 36265-42160 · 36265-42170 · 36265-42180 · 36265-42190 · 36265-42200 · 36265-42210 · 36265-42220 · 36265-42230 · 36265-42240 · 36265-42250 · 36265-42260 · 36265-42270 · 36265-42280 · 36265-42290 · 36265-42300 · 36265-42310 · 36265-42320 · 36265-42330 · 36265-42340 · 36265-42350 · 36265-42360 · 36265-42370 · 36265-42380 · 36265-42390 · 36265-42400 |
| 41301X | No. 2 transfer case ring gear mounting shell gasket | 36266-52010 · 36266-52020 · 36266-52030 · 36266-52040 · 36266-52050 · 36266-52060 · 36266-52070 · 36266-52080 · 36266-52090 · 36266-52100 · 36266-52110 · 36266-52120 · 36266-52130 · 36266-52140 · 36266-52150 · 36266-52160 · 36266-52170 · 36266-52180 · 36266-52190 · 36266-52200 · 36266-52210 · 36266-52220 · 36266-52230 · 36266-52240 · 36266-52250 · 36266-52260 · 36266-52270 · 36266-52280 · 36266-52290 · 36266-52300 · 36266-52310 · 36266-52320 · 36266-52330 · 36266-52340 · 36266-52350 · 36266-52360 · 36266-52370 · 36266-52380 · 36266-52390 · 36266-52400 · 36266-52410 · 36266-52420 · 36266-52430 |
| 41319 | Transfer gear ring gear mounting housing | 41319-42010 · 41319-42011 |
