Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 8 images and 27 PNC and OE references.

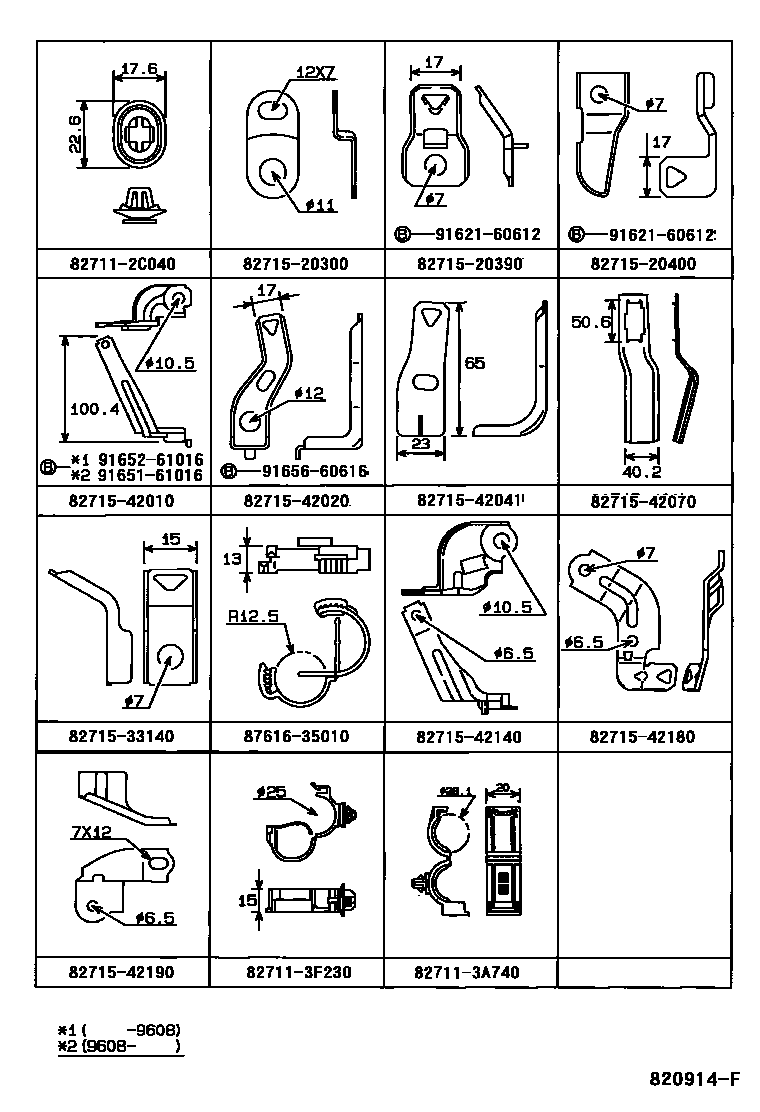

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07280 |
| 82001C | Connection cable No. 2 | 90980-07325 · 90980-07342 · 90980-07406 |
| 82001D | Connection cable No. 3 | 90980-07318 · 90980-07341 · 90980-07381 |

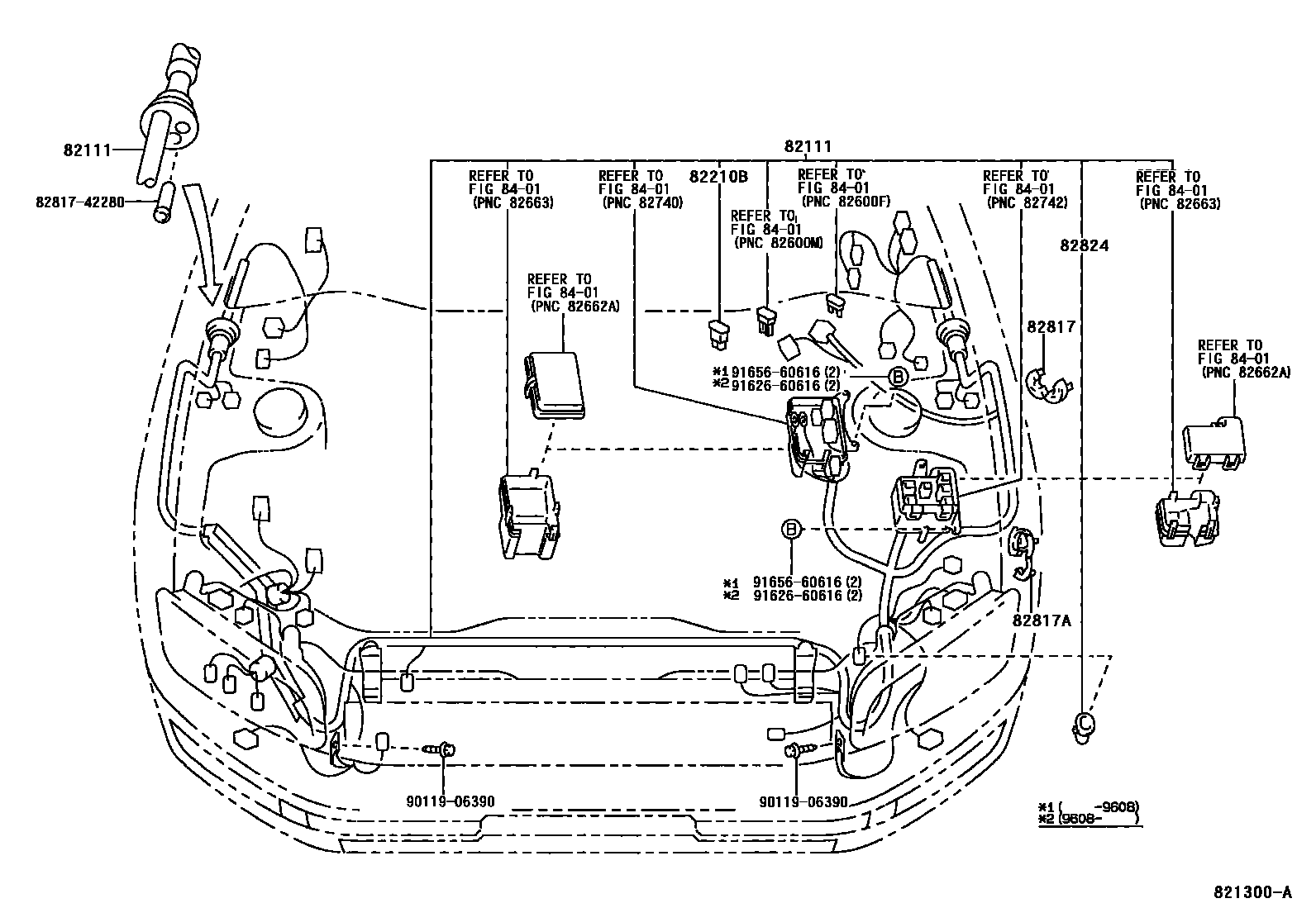

| 82111 | Engine room main wiring harness | 82111-42180 · 82111-42190 · 82111-42200 · 82111-42210 · 82111-42220 · 82111-42230 · 82111-42530 · 82111-42540 · 82111-42550 · 82111-42560 · 82111-42570 · 82111-42580 · 82111-42590 · 82111-42600 · 82111-42630 · 82111-42640 · 82111-42800 · 82111-42810 · 82111-42820 · 82111-42830 · 82111-42840 · 82111-42850 · 82111-42860 · 82111-42861 · 82111-42870 · 82111-42871 · 82111-42880 · 82111-42881 · 82111-42890 · 82111-42891 · 82111-4A010 · 82111-4A011 · 82111-4A020 · 82111-4A021 |

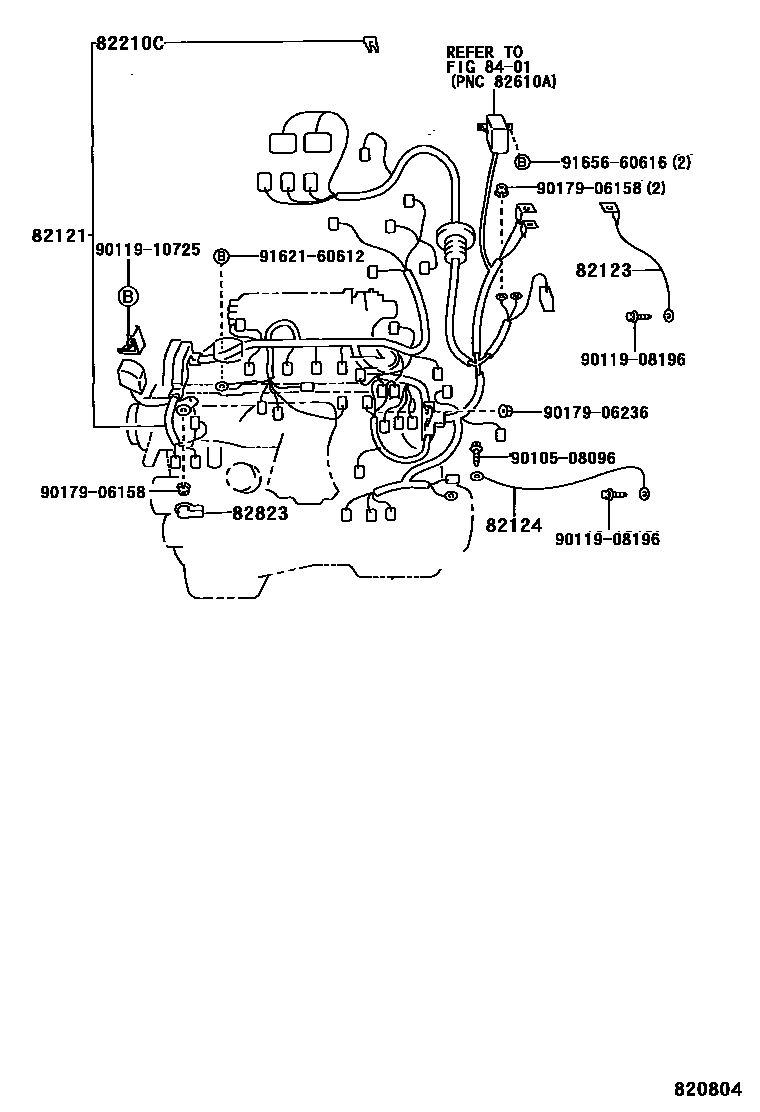

| 82121 | Engine wiring harness | 82121-42130 · 82121-42140 · 82121-42150 · 82121-42160 · 82121-42300 · 82121-42310 · 82121-42320 · 82121-42330 · 82121-42490 · 82121-42510 · 82121-42520 · 82121-42530 · 82121-42540 · 82121-42550 |
| 82123 | Engine No. 3 wiring harness | 82123-42031 |
| 82124 | Engine No. 4 wiring harness | 82124-42010 · 82124-42020 · 82124-42030 |

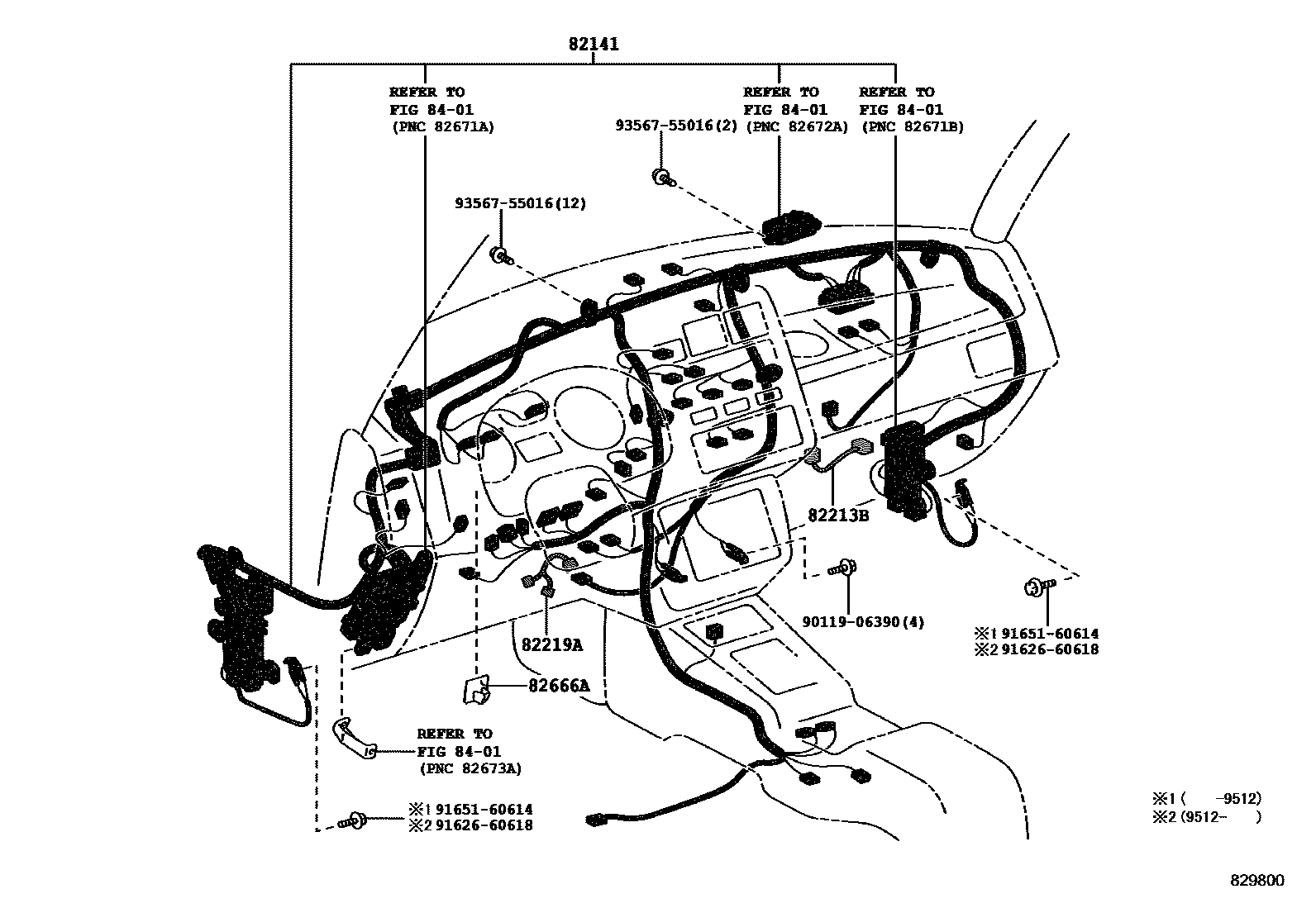

| 82141 | Dashboard wiring harness | 82141-42270 · 82141-42340 · 82141-42360 · 82141-42430 · 82141-4A010 · 82141-4A020 · 82141-4A030 · 82141-4A040 · 82141-4A050 · 82141-4A060 · 82141-4A070 · 82141-4A080 · 82141-4A530 · 82141-4A531 · 82141-4A540 · 82141-4A541 · 82141-4A550 · 82141-4A551 · 82141-4A560 · 82141-4A561 · 82141-4A570 · 82141-4A571 · 82141-4A580 · 82141-4A581 · 82141-4A600 · 82141-4A601 · 82141-4A610 · 82141-4A611 · 82141-4A680 · 82141-4A690 · 82141-4A700 · 82141-4A710 |

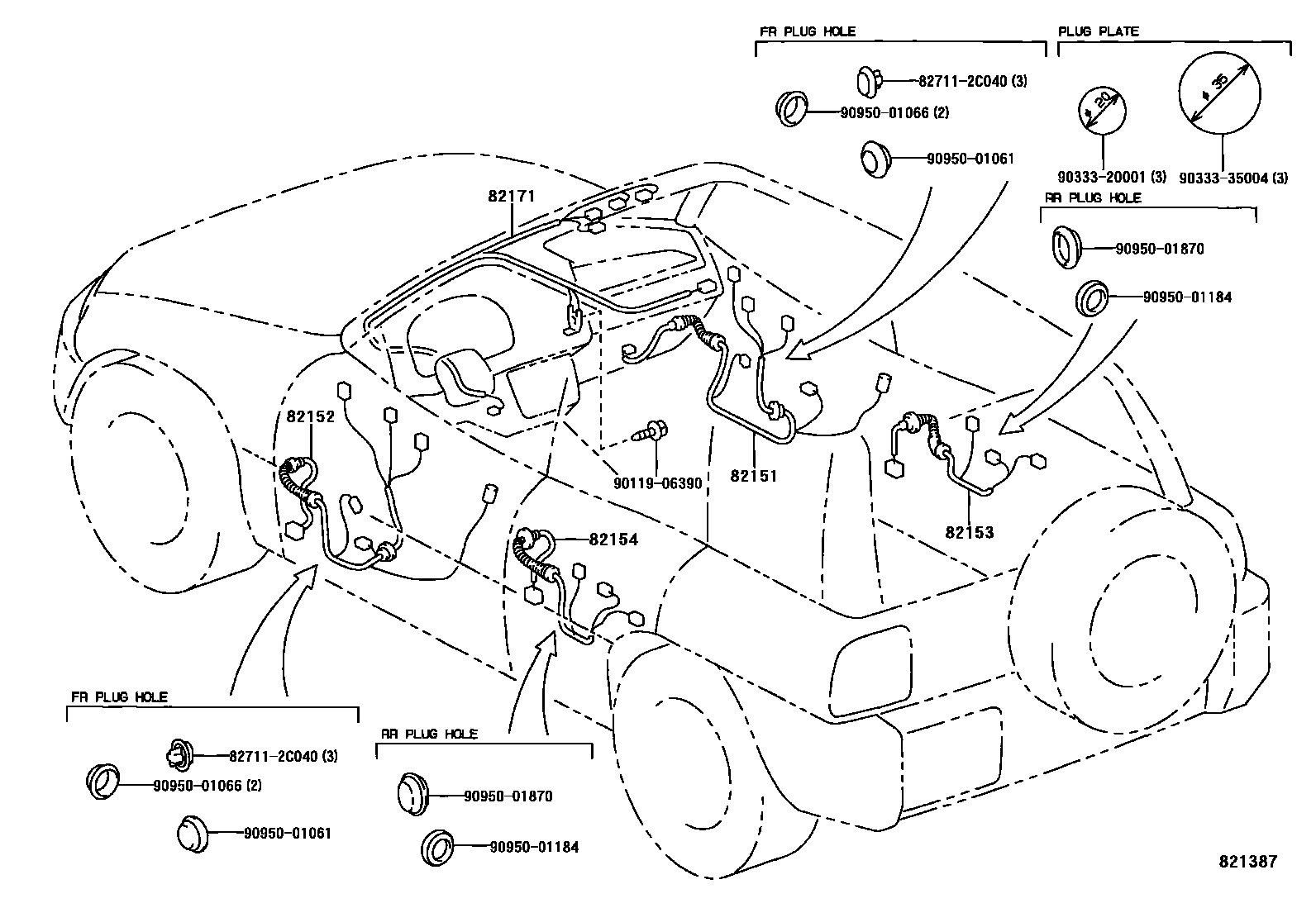

| 82151 | Right front door wiring harness | 82151-42010 · 82151-42130 · 82151-42140 · 82151-42180 · 82151-42250 · 82151-42270 · 82151-42360 · 82151-42390 · 82151-42400 |
| 82152 | Left front door wiring harness | 82151-42010 · 82151-42180 · 82151-42270 · 82152-42090 · 82152-42100 · 82152-42220 · 82152-42280 · 82152-42370 · 82152-42380 |
| 82153 | Rear door wiring harness No. 1 | 82153-42010 · 82153-42020 |
| 82154 | Rear door wiring harness No. 2 | 82153-42020 · 82154-42010 |

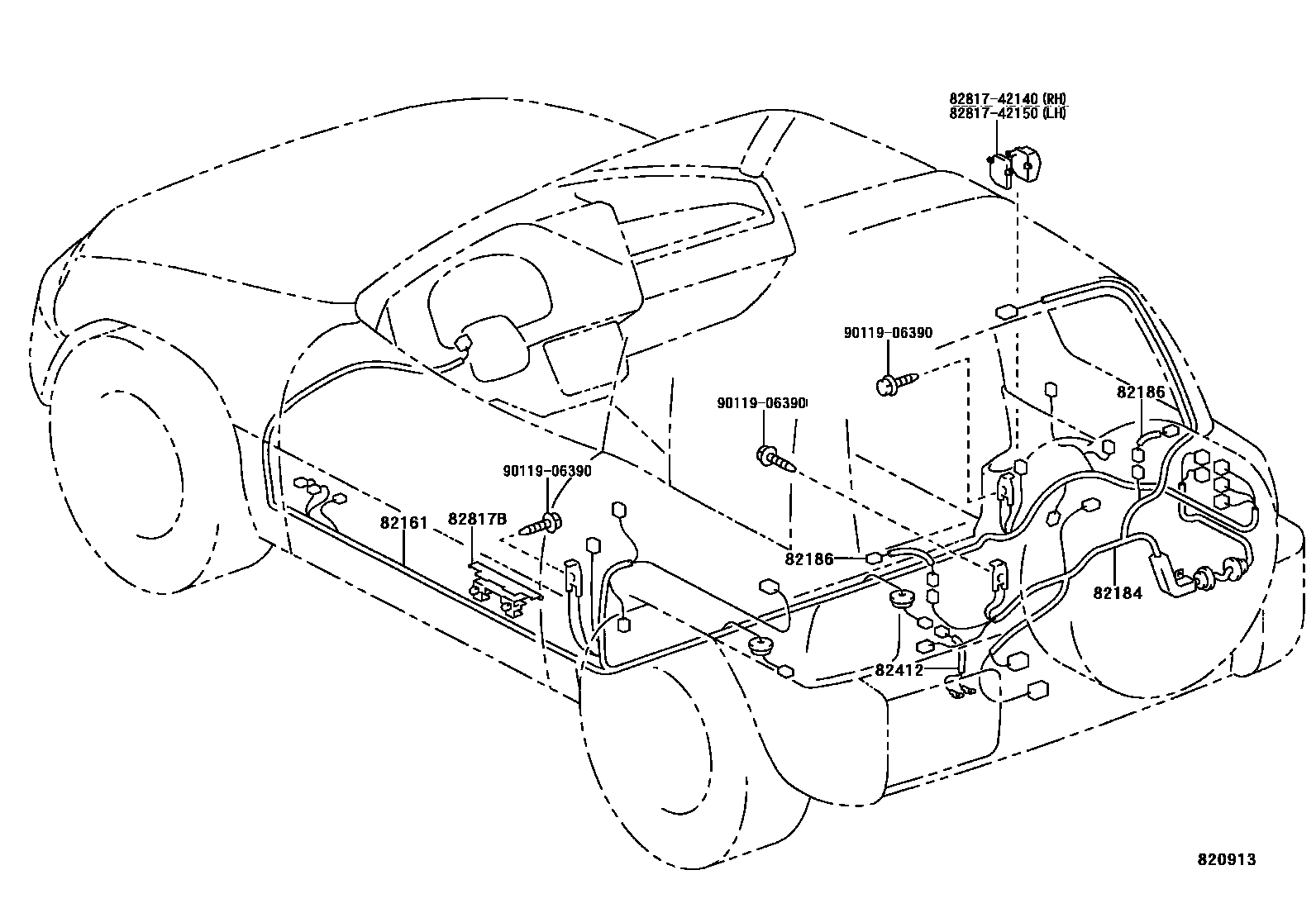

| 82161 | floor wiring harness | 82161-42240 · 82161-42250 · 82161-42260 · 82161-42270 · 82161-42280 · 82161-42290 · 82161-42300 · 82161-42470 · 82161-42530 · 82161-42550 · 82161-42590 |
| 82171 | Roof No. 1 wiring harness | 82171-42020 · 82171-42040 · 82171-42060 · 82171-42100 · 82171-42110 · 82171-42140 · 82171-42150 · 82171-42170 |
| 82184 | Rear door No. 1 wiring harness | 82184-42010 · 82184-42060 · 82184-42100 · 82184-42140 |
| 82186 | Rear window wiring harness No. 1 | 82186-42010 |
| 82210B | fuse | 90982-08202 · 90982-08246 |
| 82210C | fuse | 90982-08203 · 90982-08228 · 90982-08246 |
| 82213B | heating wire | 82213-42010 · 82213-42030 |
| 82219A | sensor harness | 82219-42010 · 82219-42020 |
| 82412 | Fuel gauge wiring harness | 82412-42010 |
| 82666A | Connector holder No. 2 | 82666-42010 |
| 82817 | No. 1 wire harness protection device | 82817-32010 |
| 82817A | No. 2 wire harness protection device | 82817-42100 |
| 82817B | No. 3 wire harness protection device | 82817-42040 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-20050 |
