Toyota RAV4 导航和前监视器显示屏 — Figure 8603

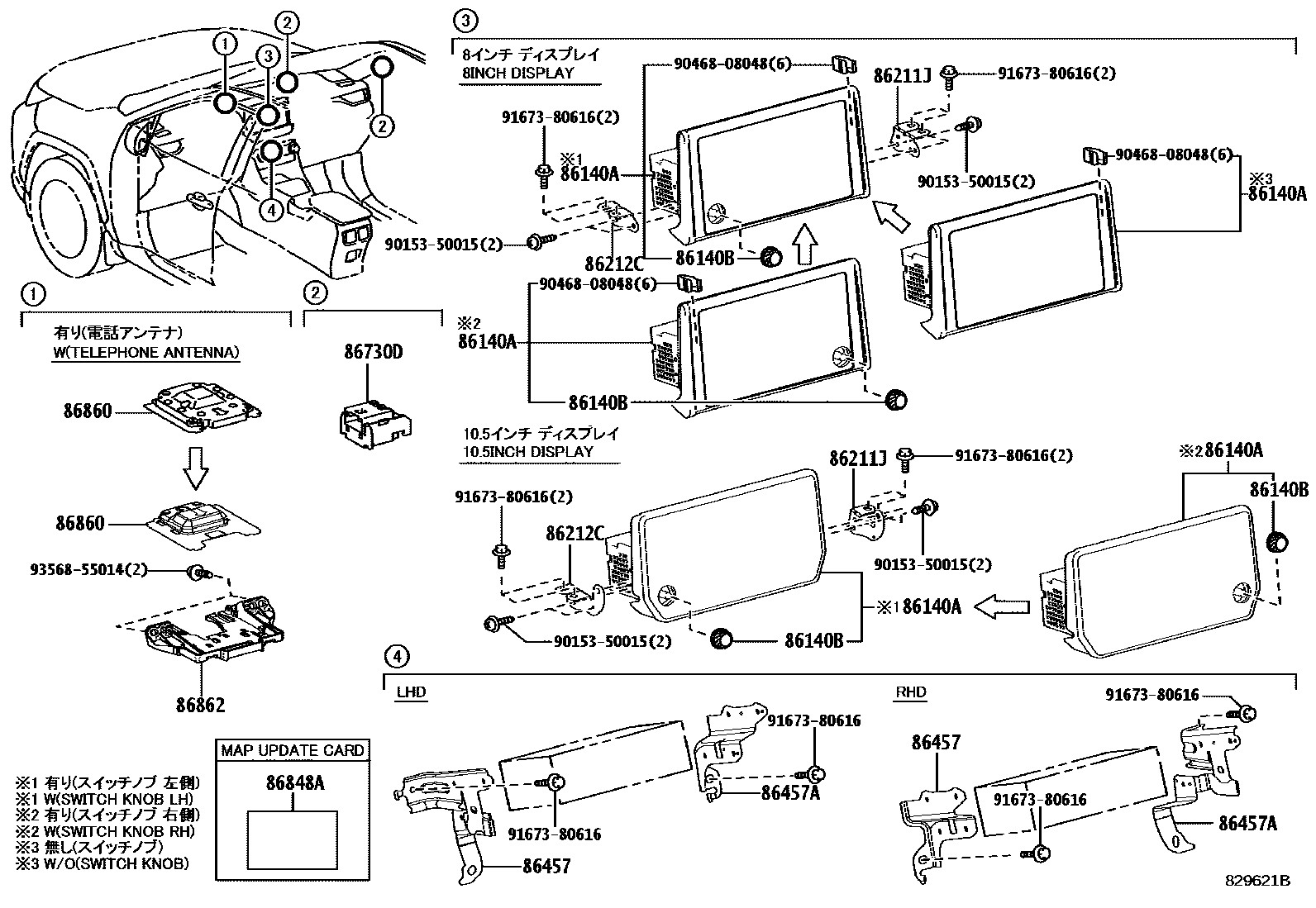

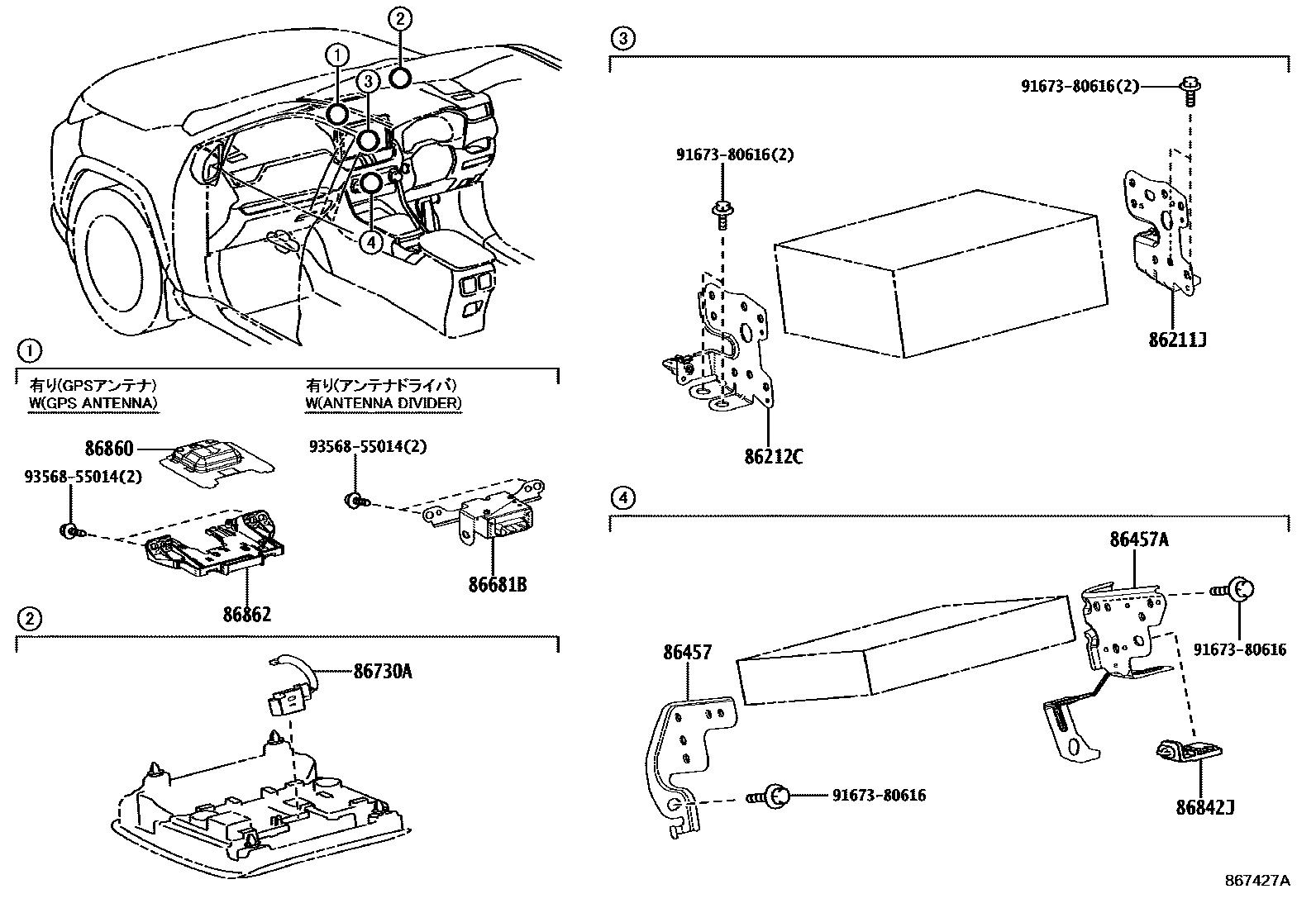

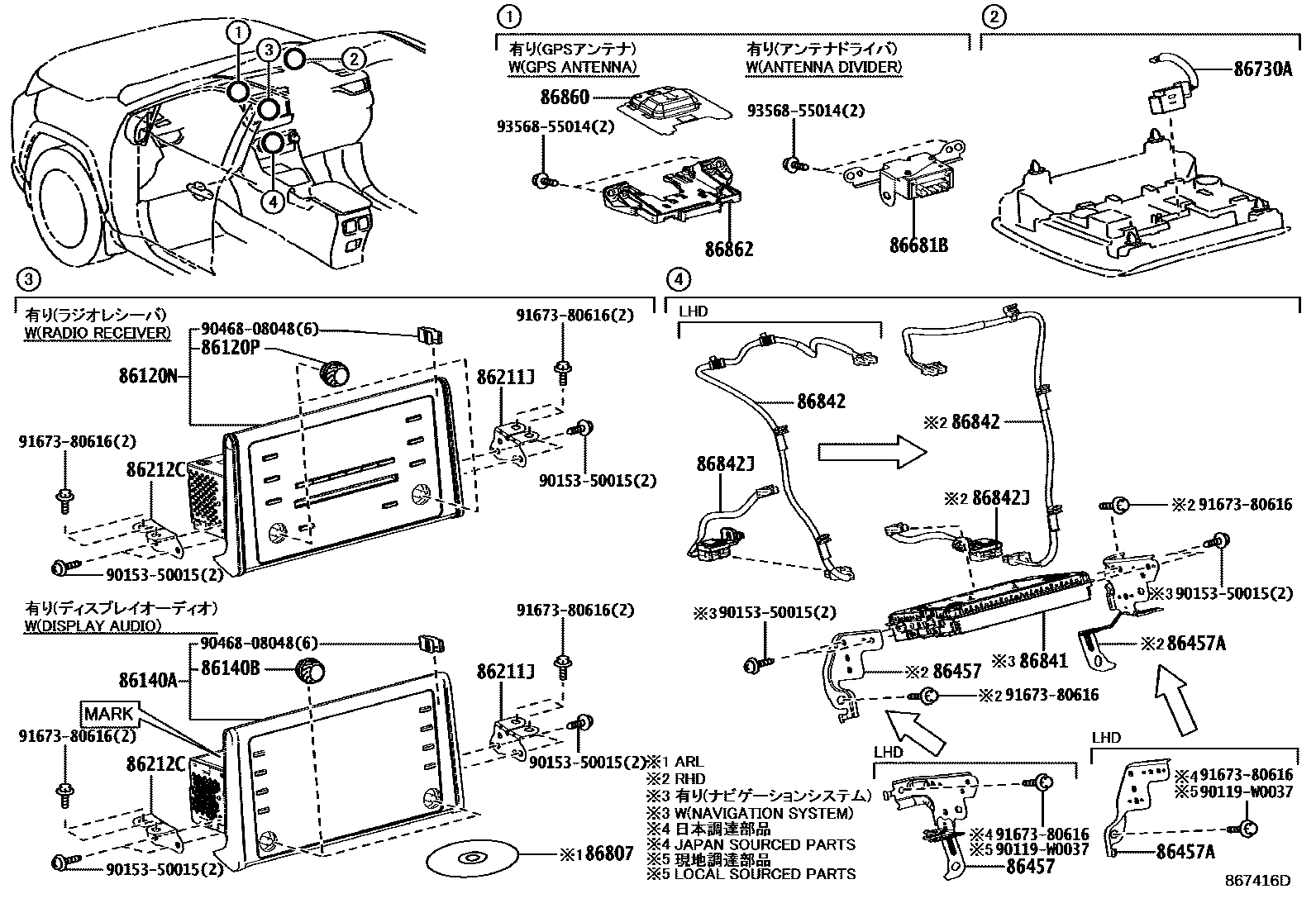

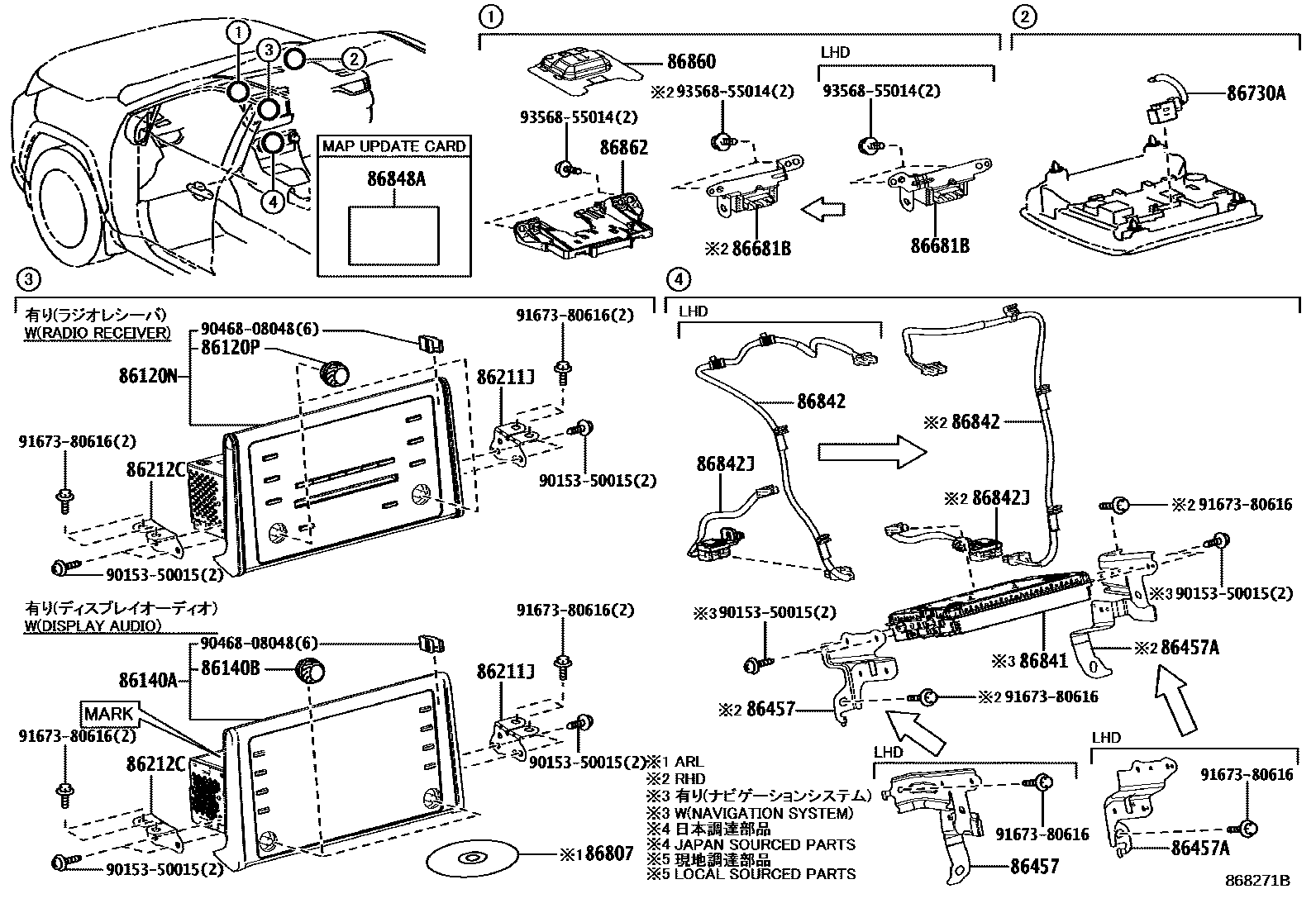

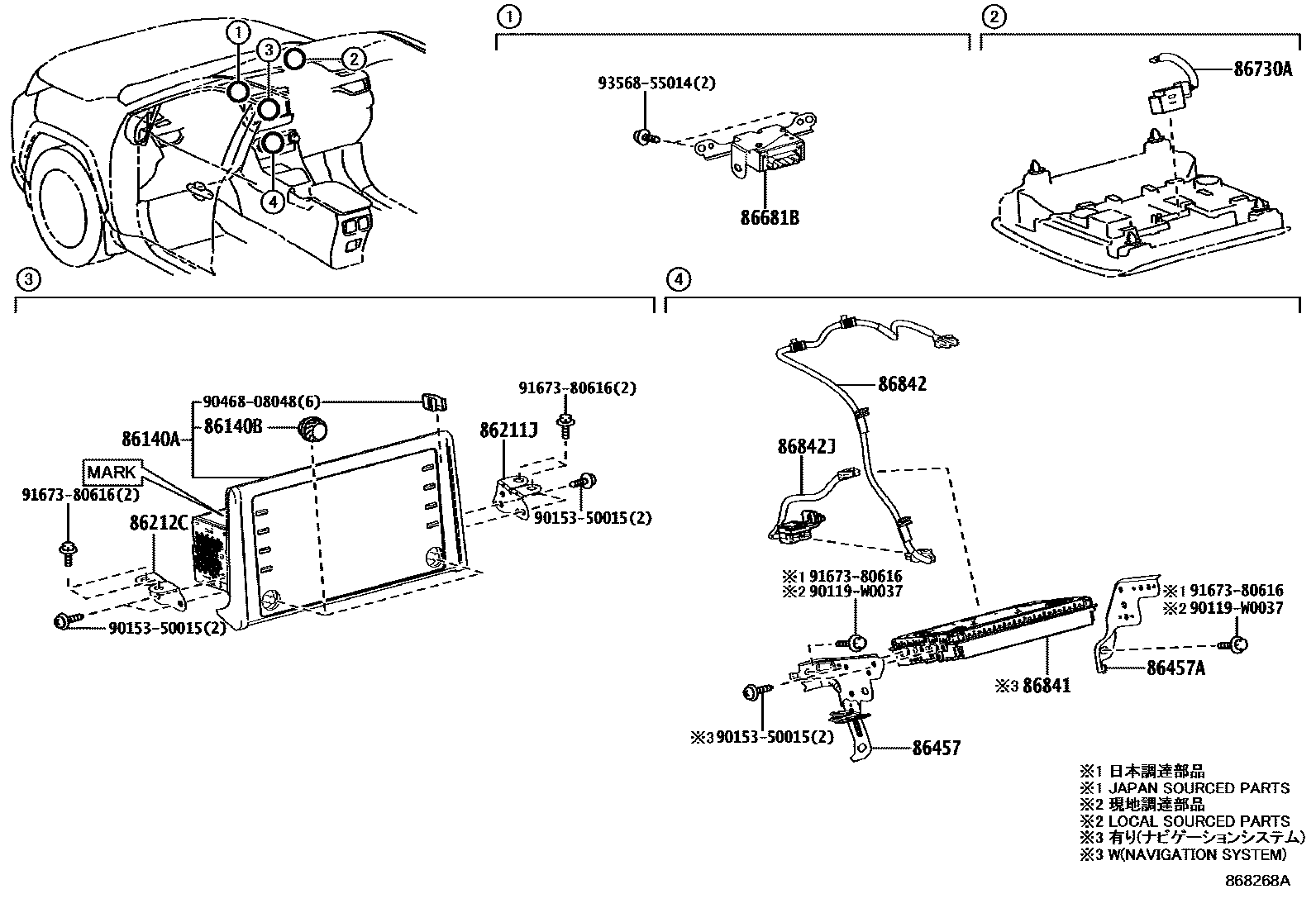

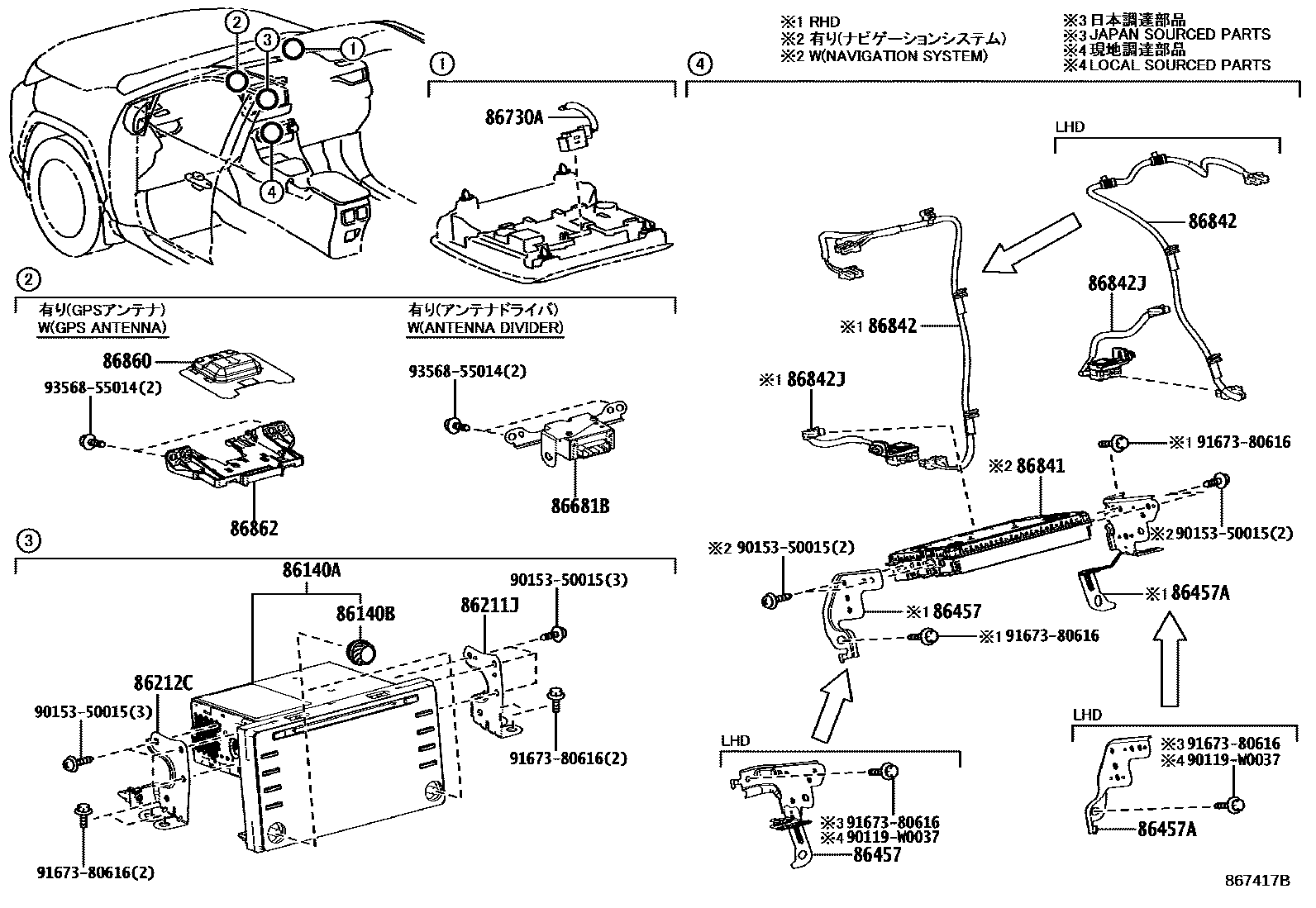

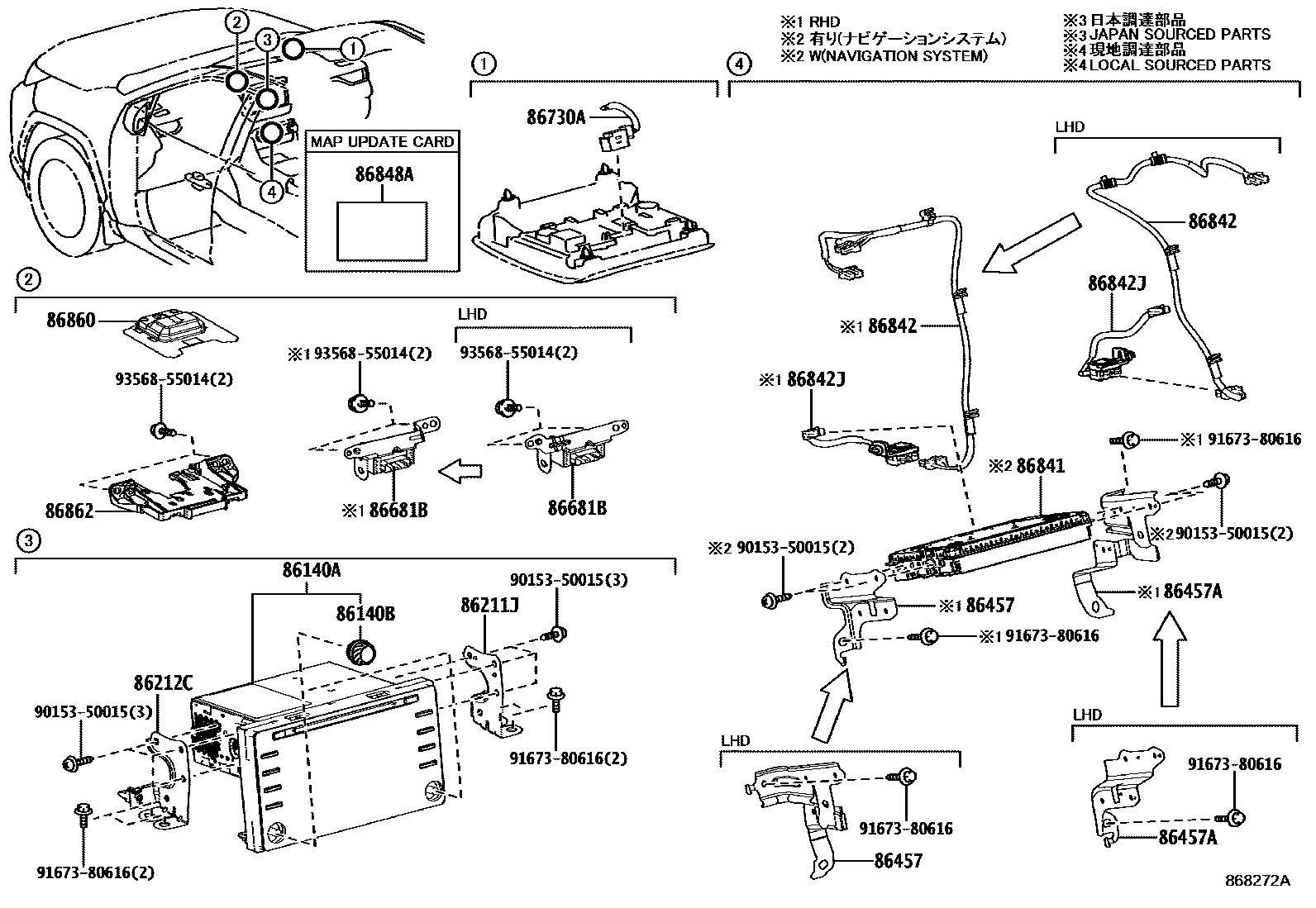

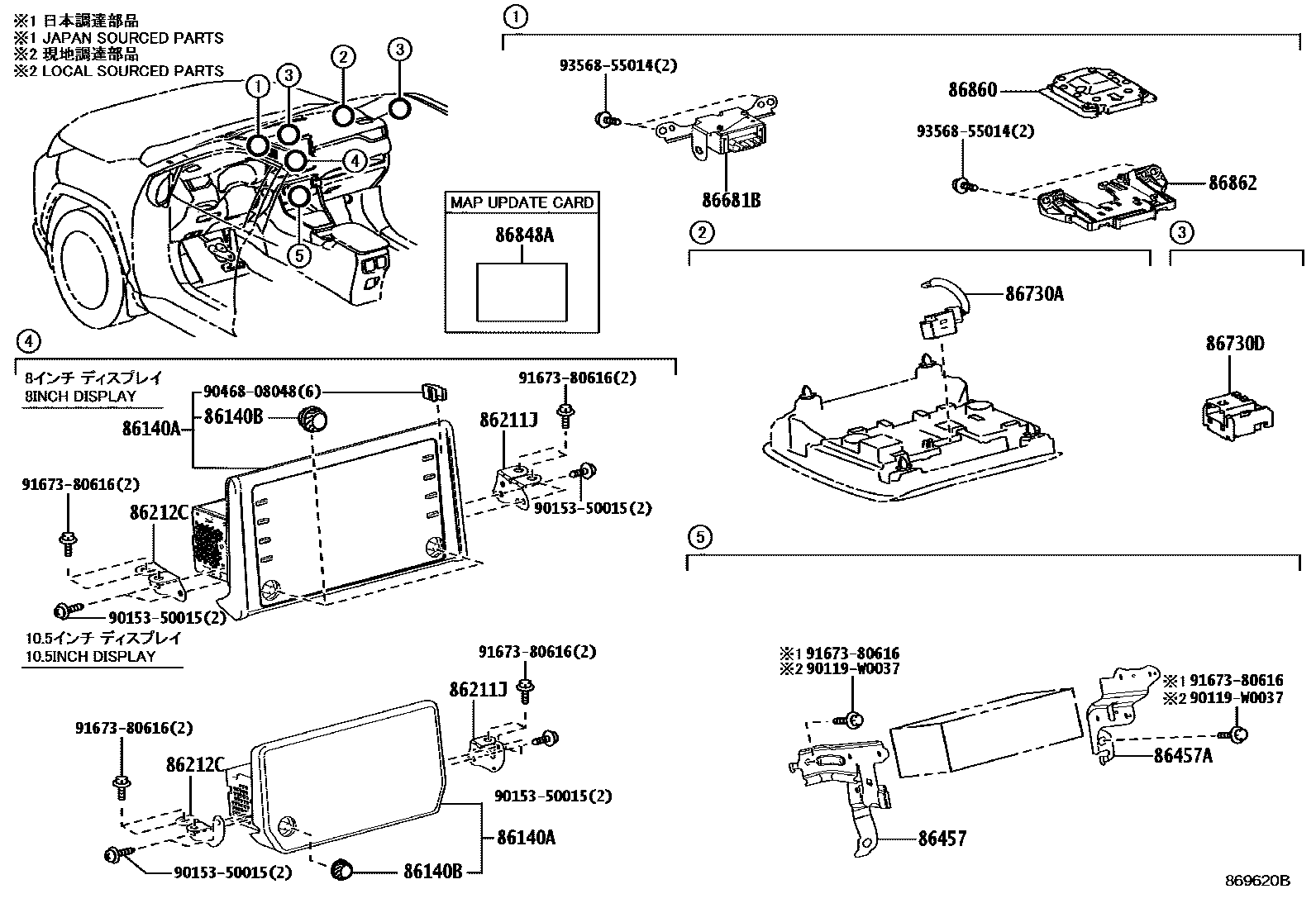

Toyota RAV4 EPC diagram 8603, 导航和前监视器显示屏, with 8 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86120N | Radio assembly | 86120-42550 · 86120-42570 · 86120-42571 · 86120-42572 |
| 86120P | Navigation receiver switch button | 90010-23058 |
| 86140A | Radio and display receiver assembly | 86100-42740 · 86100-42760 · 86100-42770 · 86100-42780 · 86100-42790 · 86100-42800 · 86100-42830 · 86100-42831 · 86100-42832 · 86100-42840 · 86100-42841 · 86100-42842 · 86100-42890 · 86100-42A00 · 86100-42A10 · 86100-42A20 · 86100-42D80 · 86100-42D81 · 86140-42480 · 86140-42481 · 86140-42490 · 86140-42491 · 86140-42510 · 86140-42540 · 86140-42541 · 86140-42550 · 86140-42551 · 86140-42560 · 86140-42561 · 86140-42570 · 86140-42571 · 86140-42580 · 86140-42581 · 86140-42590 · 86140-42600 · 86140-42610 · 86140-42620 · 86140-42621 · 86140-42630 · 86140-42640 · 86140-42650 · 86140-42660 · 86140-42661 · 86140-42670 · 86140-42671 · 86140-42710 · 86140-42A20 · 86140-42A30 · 86140-42A80 · 86140-42B60 · 86140-42B61 · 86140-42B70 · 86140-42B71 · 86140-42B72 · 86140-42B90 · 86140-42B91 · 86140-42C00 · 86140-42C01 · 86140-42C10 · 86140-42C11 · 86140-42C20 · 86140-42C21 · 86140-42C30 · 86140-42C31 · 86140-42C40 · 86140-42C41 · 86140-42C50 · 86140-42C60 · 86140-42C70 · 86140-42C71 · 86140-42C80 · 86140-42C90 · 86140-42C91 · 86140-42C92 · 86140-42C93 · 86140-42D00 · 86140-42D10 · 86140-42D11 · 86140-42D20 · 86140-42D21 · 86140-42D30 · 86140-42D50 · 86140-42D60 · 86140-42D61 · 86140-42D62 · 86140-42E00 · 86140-42E10 · 86140-42E70 · 86140-42E80 · 86140-42E90 · 86140-42J40 · 86140-42K90 · 86140-42L00 · 86140-42L10 · 86140-42L90 · 86140-42L91 · 86140-42Q00 · 86140-42Q01 · 86140-42Q50 · 86140-42Q51 · 86140-42Q52 · 86140-42Q53 · 86140-42R10 · 86140-42R20 · 86140-42R30 · 86140-42R40 · 86140-42R60 · 86140-42R70 |
| 86140B | Radio and display receiver switch button | 90010-22130 · 90010-22131 · 90010-22132 · 90010-23058 · 90010-23059 · 90010-23065 · 90010-24193 · 90010-24194 · 90010-24208 |
| 86211J | No. 1 radio bracket | 86211-42110 · 86211-42120 · 86211-42130 · 86211-42170 |
| 86212C | No. 2 radio bracket | 86212-42110 · 86212-42120 · 86212-42130 · 86212-42170 |
| 86457 | Multimedia module bracket No. 1 | 86457-42010 · 86457-42030 · 86457-42050 · 86457-42070 |
| 86457A | Multimedia module bracket No. 2 | 86457-42020 · 86457-42040 · 86457-42060 · 86457-42080 |
| 86681B | Antenna splitter | 86681-42030 · 86681-42040 · 86681-42050 |
| 86730A | Telephone amplifier assembly | 86730-42050 · 86730-42060 · 86730-42080 · 86730-75010 |
| 86730D | ENS. MICROPHONE, TELEPHONE, NO.2 | 86730-42110 |
| 86807 | CD-ROM disc repair kit | 86807-11041 · 86807-11042 · 86807-11043 · 86807-11044 |
| 86841 | Navigation ECU | 86840-06041 · 86840-0W120 · 86840-12021 · 86840-12022 · 86840-35010 · 86840-35011 · 86840-42040 · 86840-42041 · 86840-42042 · 86840-K0010 · 86840-K0011 · 86840-K0020 · 86840-K0050 · 86840-K0051 · 86840-K0052 |
| 86842 | Navigation harness No. 1 | 86842-42020 · 86842-42040 |
| 86842J | Navigation harness No. 2 | 86842-42030 · 86842-42050 · 86842-42060 · 86842-42070 |
| 86848A | CARTE, MISE A JOUR CARTE NUMERO SERIE | 86848-33040 · 86848-78030 · 86848-78050 · 86848-78060 · 86848-78070 · 86848-78080 · 86848-78090 |
| 86860 | Navigation antenna assembly | 86860-78010 · 86880-42010 · 86880-42030 · 86880-52020 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-48060 |
