Toyota RAV4 电子燃油喷射系统 — Figure 8404

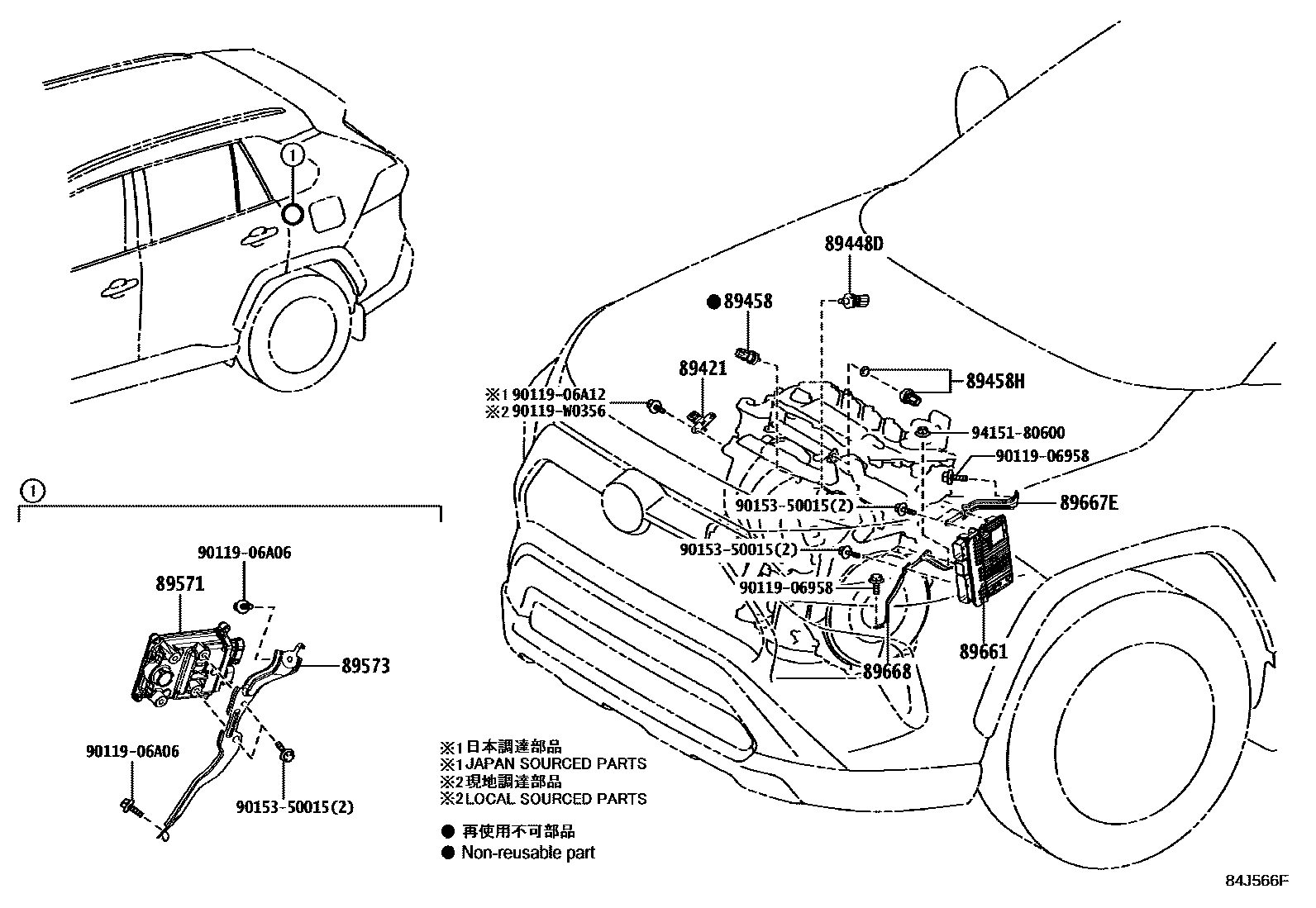

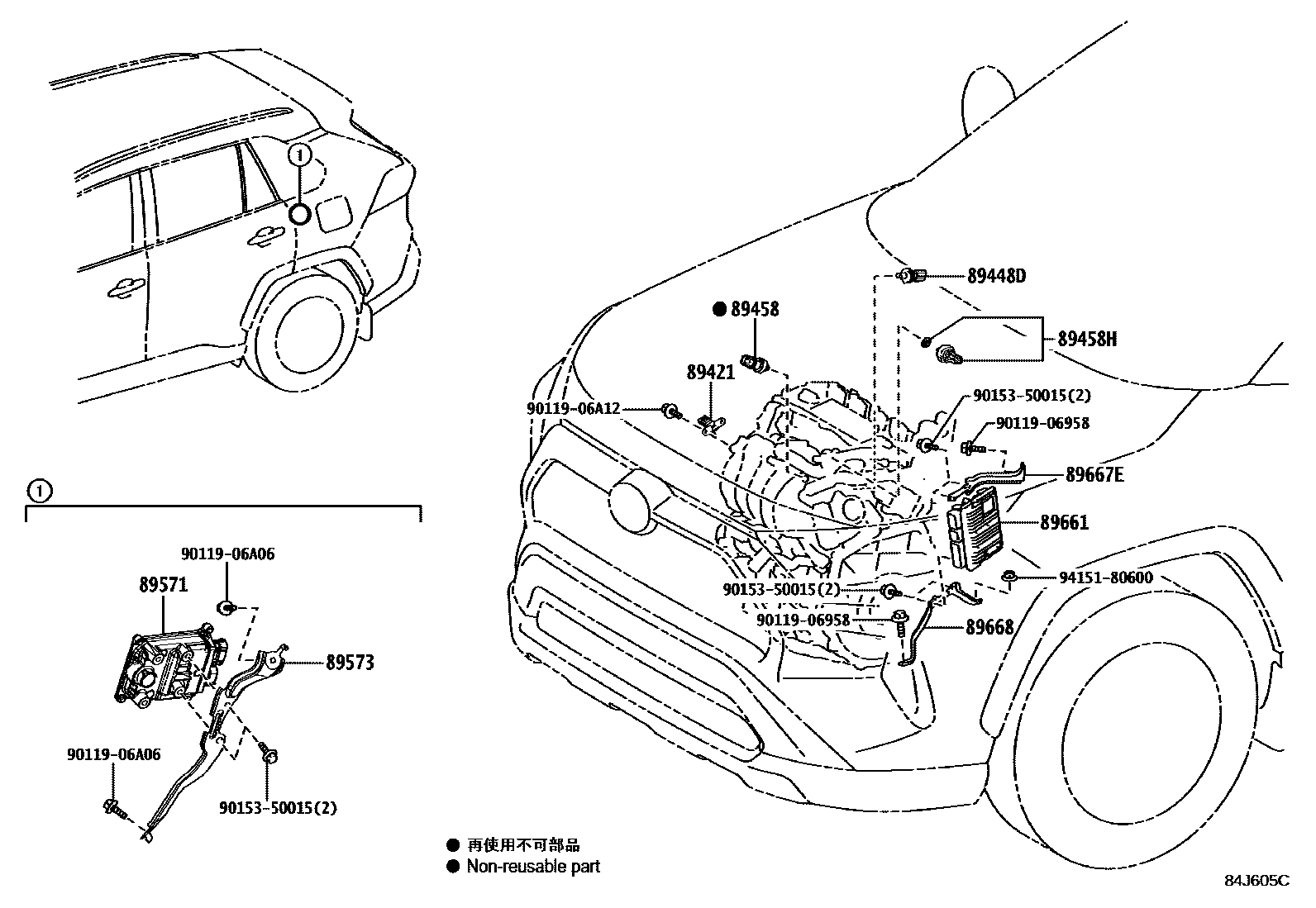

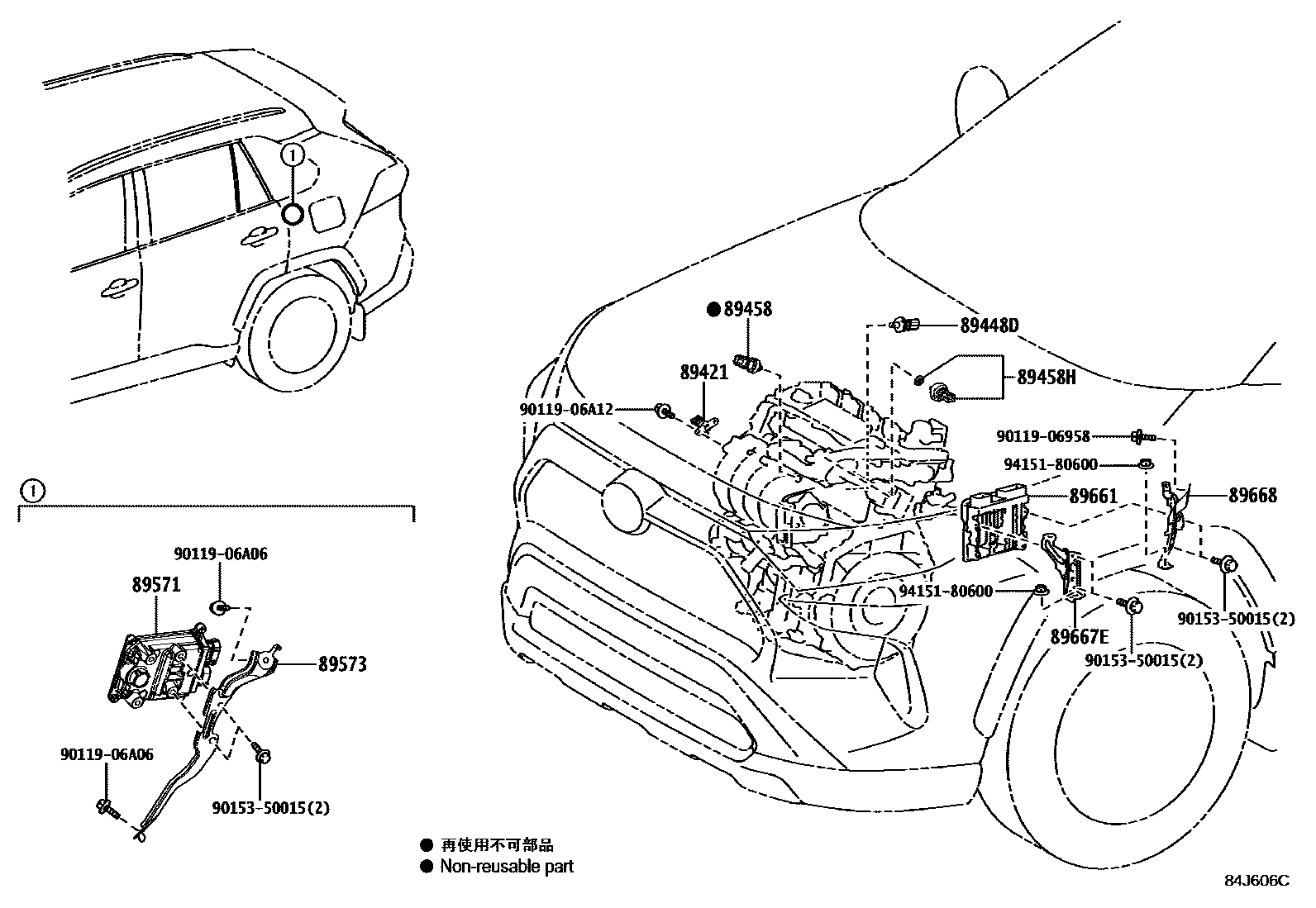

Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 3 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-33010 |
| 89448D | CAPTEUR, PRESSION & TEMPERATURE HUILE | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | CAPTEUR, PRESSION ESSENCE, NO.2 | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89571-12010 · 89571-42010 · 89571-48010 |
| 89573 | Fuel pump control ECU bracket | 89573-42030 |
| 89661 | Engine control ECU | 89661-0R840 · 89661-0R850 · 89661-0R860 · 89661-0R870 · 89661-0R880 · 89661-0RB40 · 89661-4A010 · 89661-4A011 · 89661-4A020 · 89661-4A070 · 89661-4A080 · 89661-4A090 · 89661-4A100 · 89661-4A130 · 89661-4A131 · 89661-4A132 · 89661-4A140 · 89661-4A141 · 89661-4A142 · 89661-4A150 · 89661-4A170 · 89661-4A190 · 89661-4A200 · 89661-4A210 · 89661-4A240 · 89661-4A241 · 89661-4A250 · 89661-4A251 · 89661-4A260 · 89661-4A300 · 89661-4A310 · 89661-4A320 · 89661-4A330 · 89661-4A340 · 89661-4A360 · 89661-4A370 · 89661-4A380 · 89661-4A410 · 89661-4A420 · 89661-4A430 · 89661-4A560 · 89661-4A570 · 89661-4A580 · 89661-4A640 · 89661-4A650 · 89661-4A660 · 89661-4A670 · 89661-4A710 · 89661-4A720 · 89661-4A850 · 89661-4AA50 · 89661-4AA60 · 89661-4AA70 · 89661-4AA80 · 89661-4AB30 · 89661-4AB40 · 89661-4AC30 · 89661-4AC40 · 89661-4AC50 · 89661-4AC60 · 89661-4AC70 · 89661-4AC80 · 89661-4AC90 · 89661-4AD00 · 89661-4AD10 · 89661-4AD20 · 89661-4AD30 · 89661-4AD60 · 89661-4AD70 · 89661-4AD80 · 89661-4AD90 · 89661-4AE10 · 89661-4AE20 · 89661-4AE60 · 89661-4AE70 · 89661-4AE80 · 89661-4AE90 · 89661-4AF00 · 89661-4AF60 · 89661-4AF70 · 89661-4AF80 · 89661-4AF90 · 89661-4AG00 · 89661-4AG10 · 89661-4AG20 · 89661-4AG40 · 89661-4AJ20 · 89661-4AJ30 · 89661-4AJ40 · 89661-4AJ50 · 89661-4AJ70 · 89661-4AK00 · 89661-4AL60 · 89661-4AL70 · 89661-4AM50 · 89661-4AM60 · 89661-4AQ80 · 89661-4AQ90 · 89661-4AR00 · 89661-4AR10 · 89661-4AR20 · 89661-4AR30 · 89661-4AR40 · 89661-4AV20 · 89661-4AV50 · 89661-4AV60 · 89661-4AV70 · 89661-4AV80 |
| 89667E | No. 1 engine control ECU bracket | 89667-33190 · 89667-42080 · 89667-42081 |
| 89668 | No. 2 engine control ECU bracket | 89668-42080 · 89668-42100 |
