Toyota RAV4 仪表 — Figure 8301

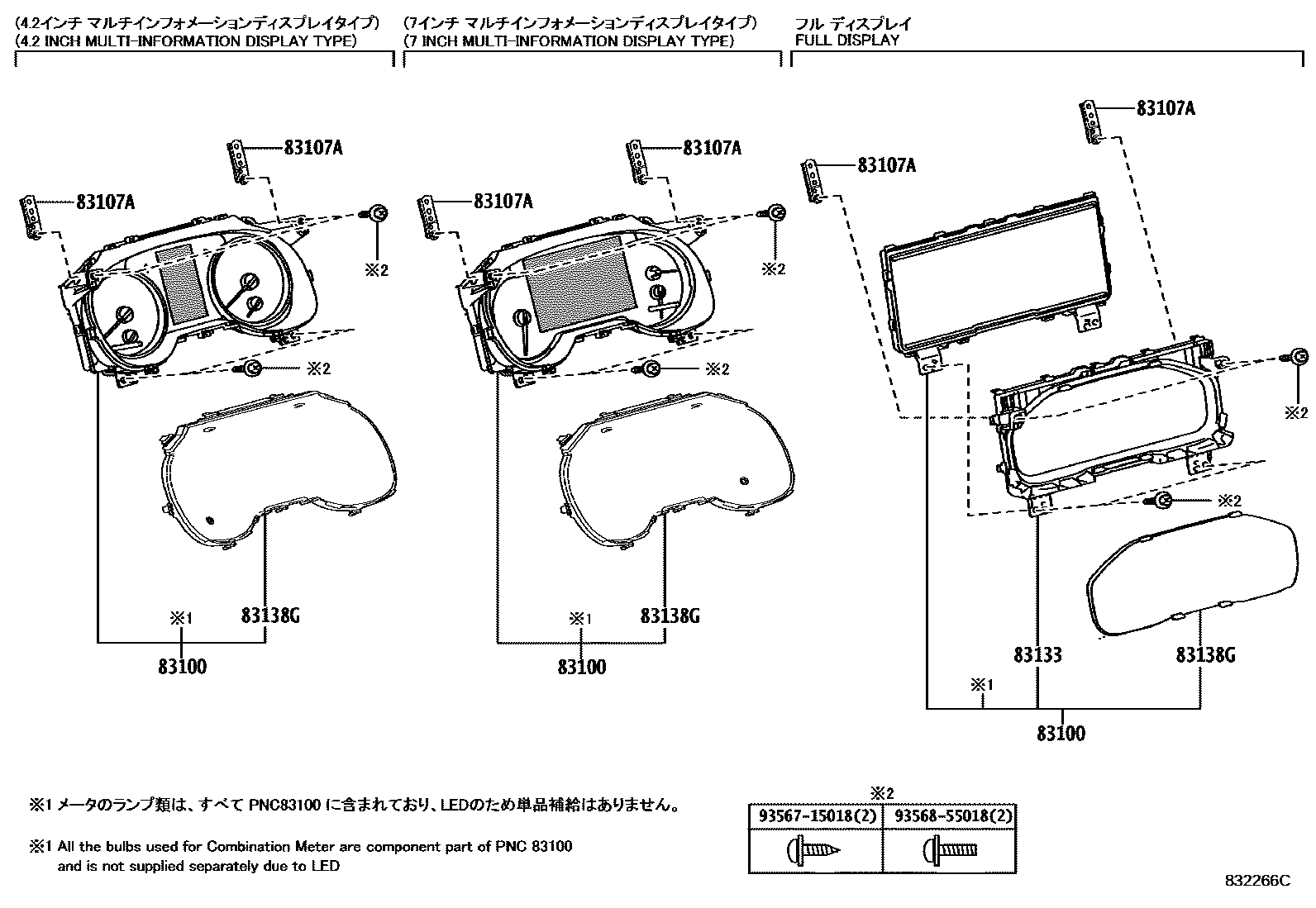

Toyota RAV4 EPC diagram 8301, 仪表, with 1 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-0R660 · 83800-0R661 · 83800-0R670 · 83800-0R671 · 83800-0RA10 · 83800-0RA11 · 83800-0RA20 · 83800-0RA21 · 83800-42Y60 · 83800-42Y61 · 83800-42Y62 · 83800-42Y70 · 83800-42Y71 · 83800-42Y72 · 83800-42Y80 · 83800-42Y81 · 83800-42Y82 · 83800-42Y90 · 83800-42Y91 · 83800-42Y92 · 83800-42Z00 · 83800-42Z01 · 83800-42Z10 · 83800-42Z11 · 83800-42Z30 · 83800-42Z31 · 83800-42Z40 · 83800-42Z41 · 83800-42Z50 · 83800-42Z51 · 83800-42Z52 · 83800-42Z60 · 83800-42Z61 · 83800-42Z80 · 83800-42Z81 · 83800-42Z90 · 83800-42Z91 · 83800-4A170 · 83800-4A350 · 83800-4A360 · 83800-4A370 · 83800-4A380 · 83800-4A390 · 83800-4A400 · 83800-4A410 · 83800-4A420 · 83800-4A430 · 83800-4A440 · 83800-4A450 · 83800-4A460 · 83800-4A580 · 83800-4A581 · 83800-4A590 · 83800-4A591 · 83800-4A600 · 83800-4A601 · 83800-4A610 · 83800-4A611 · 83800-4A620 · 83800-4A621 · 83800-4A630 · 83800-4A640 · 83800-4A650 · 83800-4A660 · 83800-4A680 · 83800-4A690 · 83800-4A740 · 83800-4A750 · 83800-4A760 · 83800-4A770 · 83800-4A780 · 83800-4A800 · 83800-4A810 · 83800-4A840 · 83800-4A890 · 83800-4AB20 · 83800-4AB80 · 83800-4AB90 · 83800-4AC00 · 83800-4AC10 · 83800-4AC11 · 83800-4AC12 · 83800-4AC13 · 83800-4AC20 · 83800-4AC30 · 83800-4AC40 · 83800-4AC50 · 83800-4AC51 · 83800-4AC52 · 83800-4AC53 · 83800-4AC60 · 83800-4AC70 · 83800-4AC71 · 83800-4AC72 · 83800-4AC73 · 83800-4AC80 · 83800-4AC90 · 83800-4AC91 · 83800-4AD00 · 83800-4AD01 · 83800-4AD10 · 83800-4AD20 · 83800-4AD30 · 83800-4AD31 · 83800-4AG70 · 83800-4AG80 · 83800-4AK00 · 83800-4AK01 · 83800-4AK02 · 83800-4AK10 · 83800-4AK11 · 83800-4AK12 · 83800-4AK20 · 83800-4AK21 · 83800-4AK22 |
| 83107A | SOUS-ENS. SUPPORT, INSTR, NO.1 | 83107-42010 |
| 83133 | Combined instrument panel No. 1 | 83811-4AB40 |
| 83138G | Instrument cluster glass | 83852-0R660 · 83852-0R670 · 83852-42Y00 · 83852-42Y10 · 83852-4AB40 |
