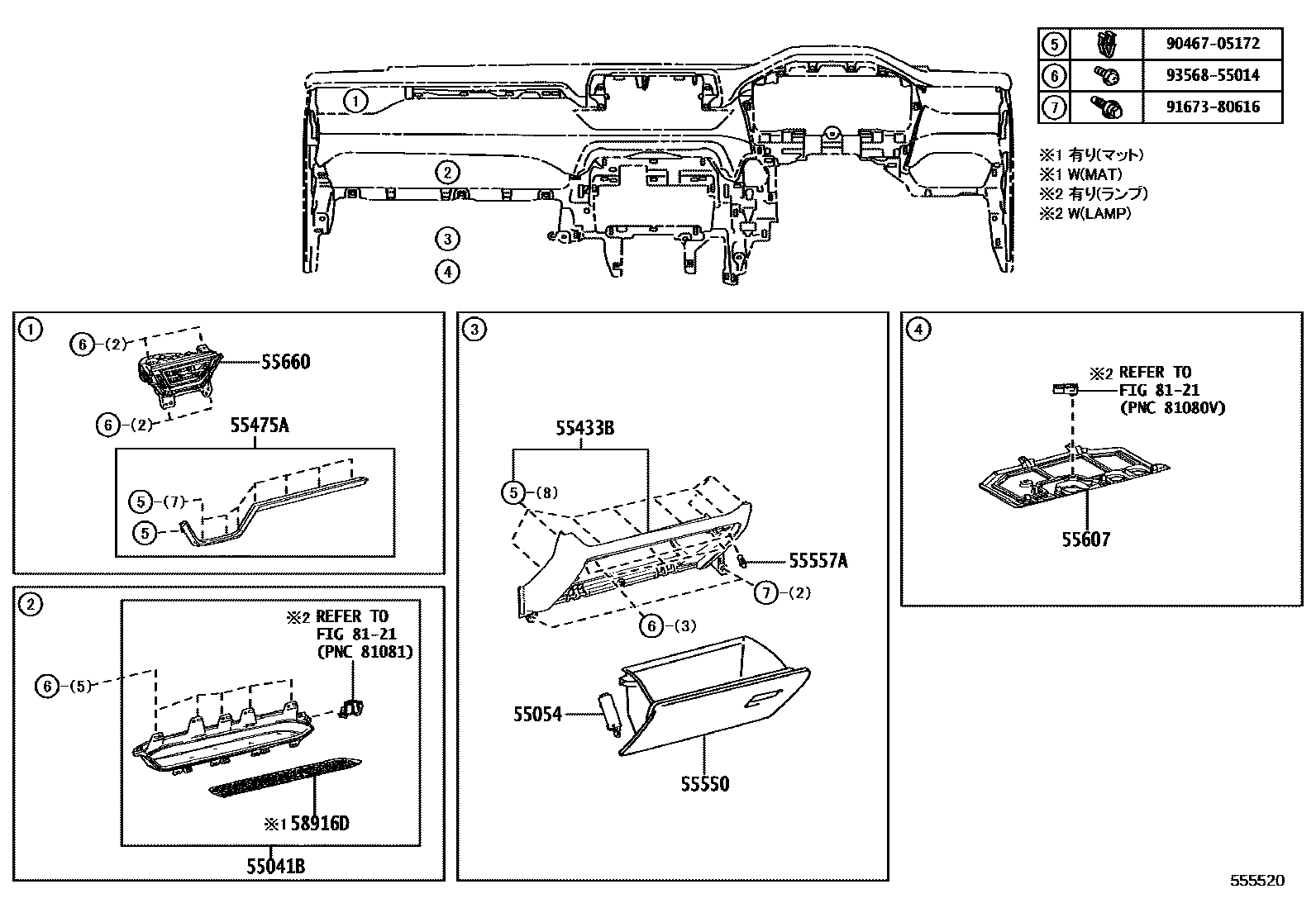

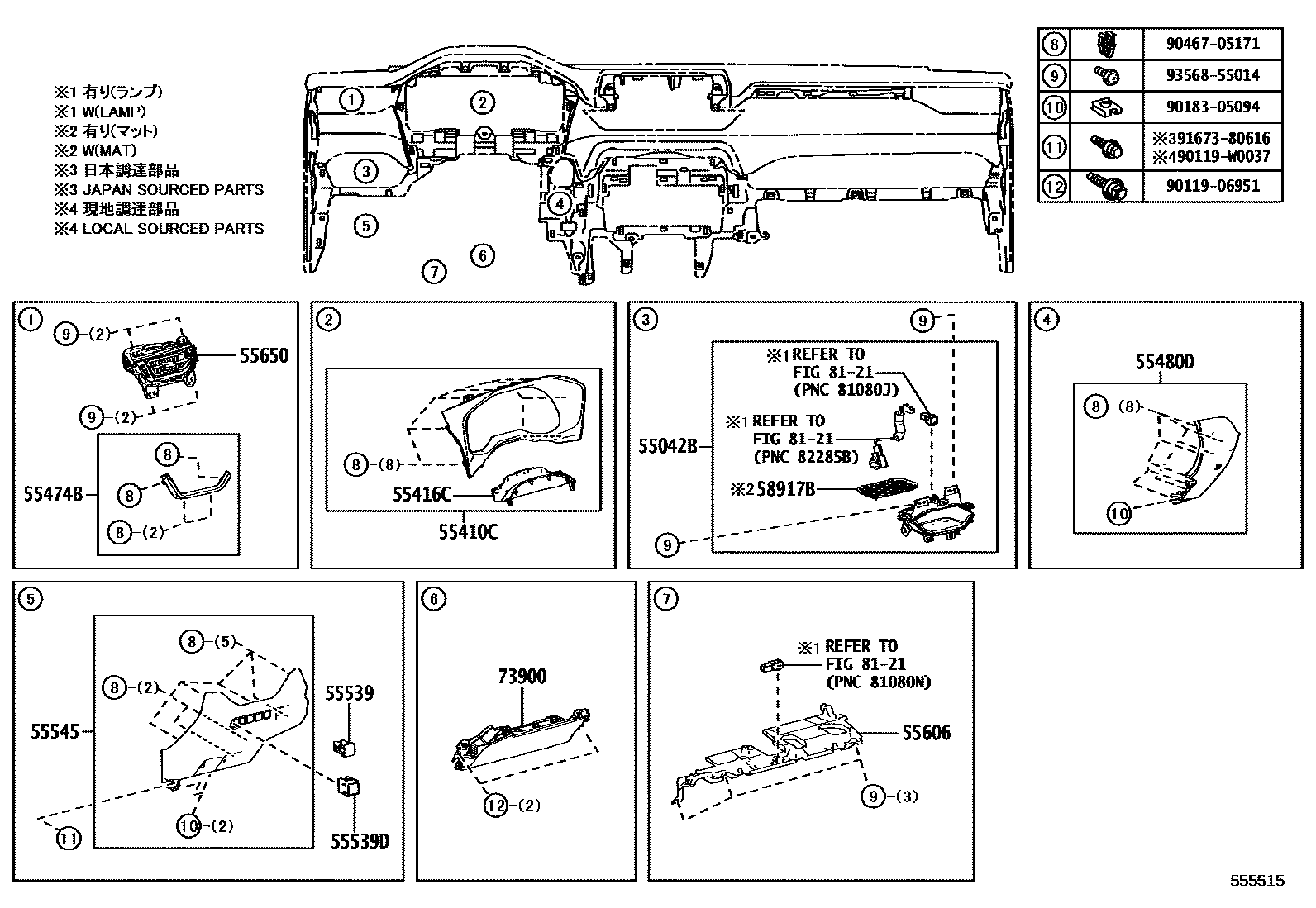

Toyota RAV4 仪表板和手套箱 — Figure 5551

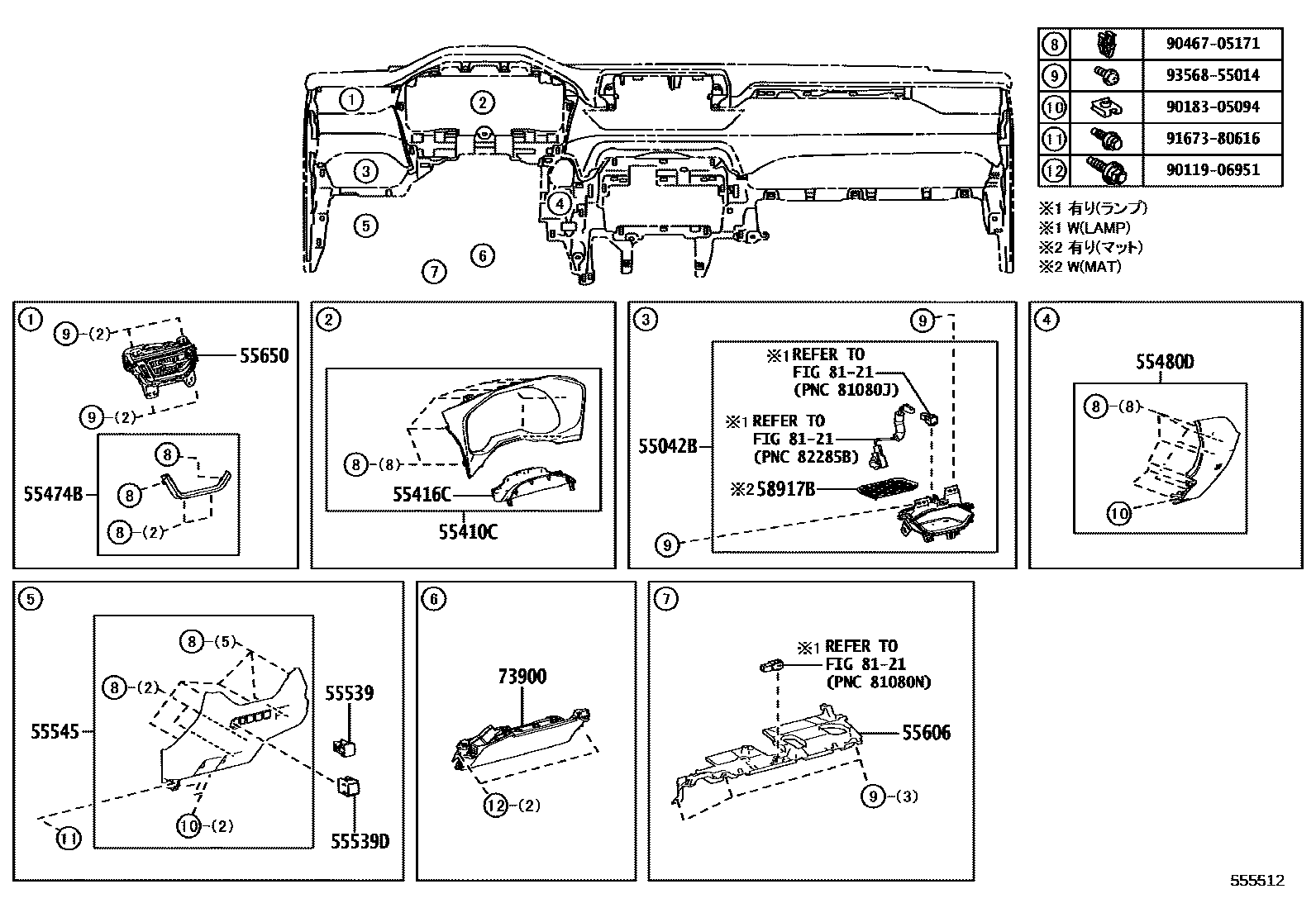

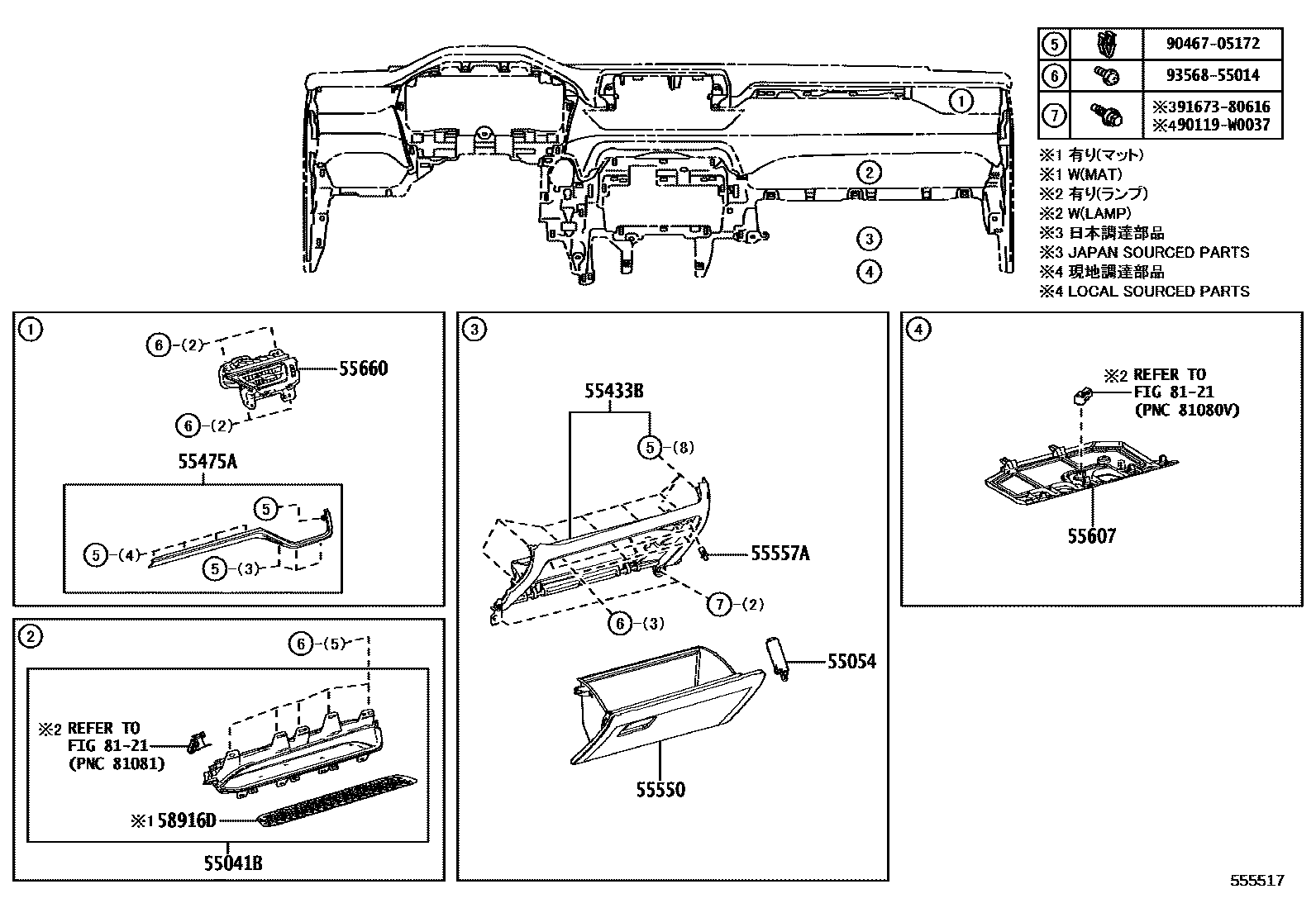

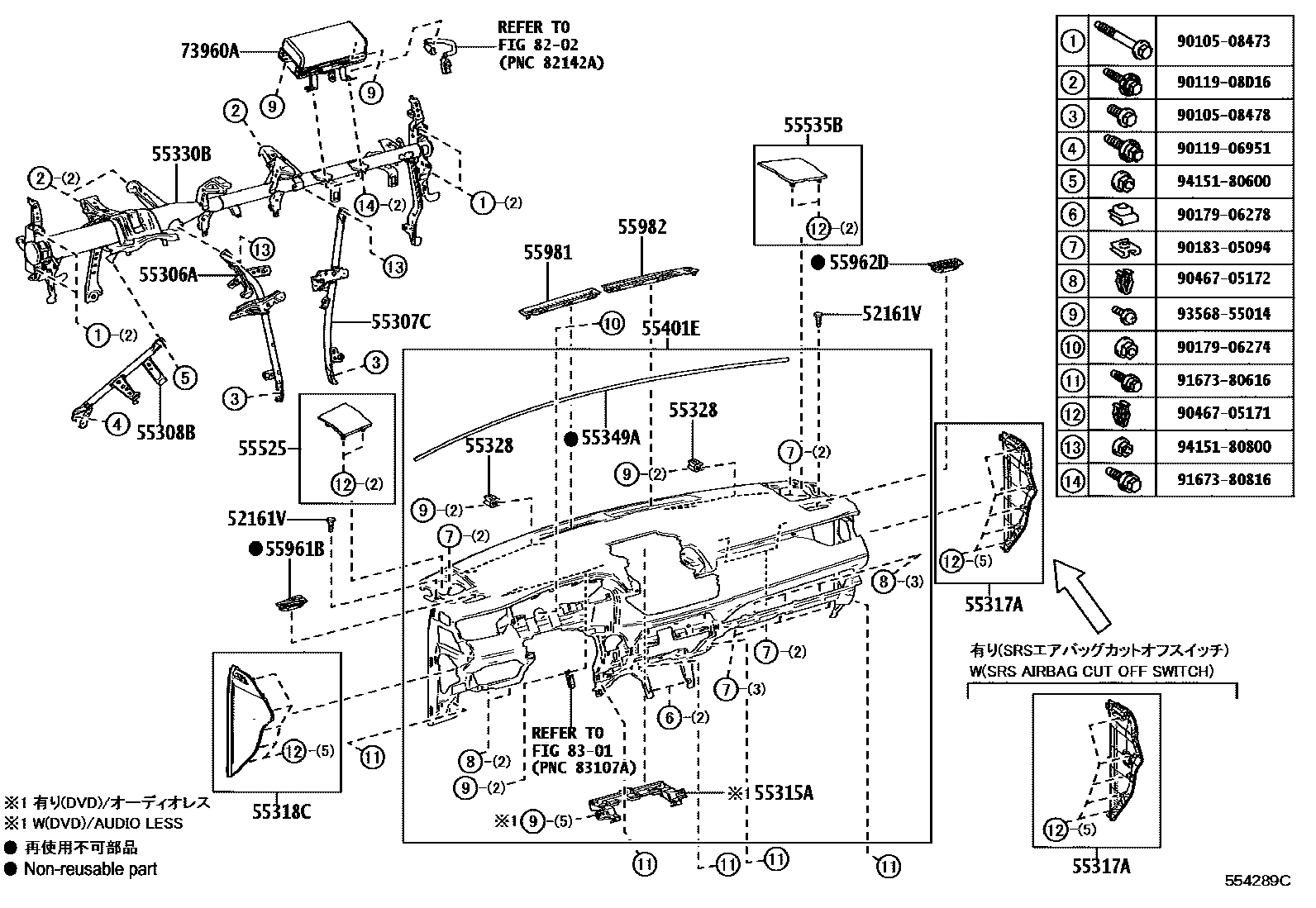

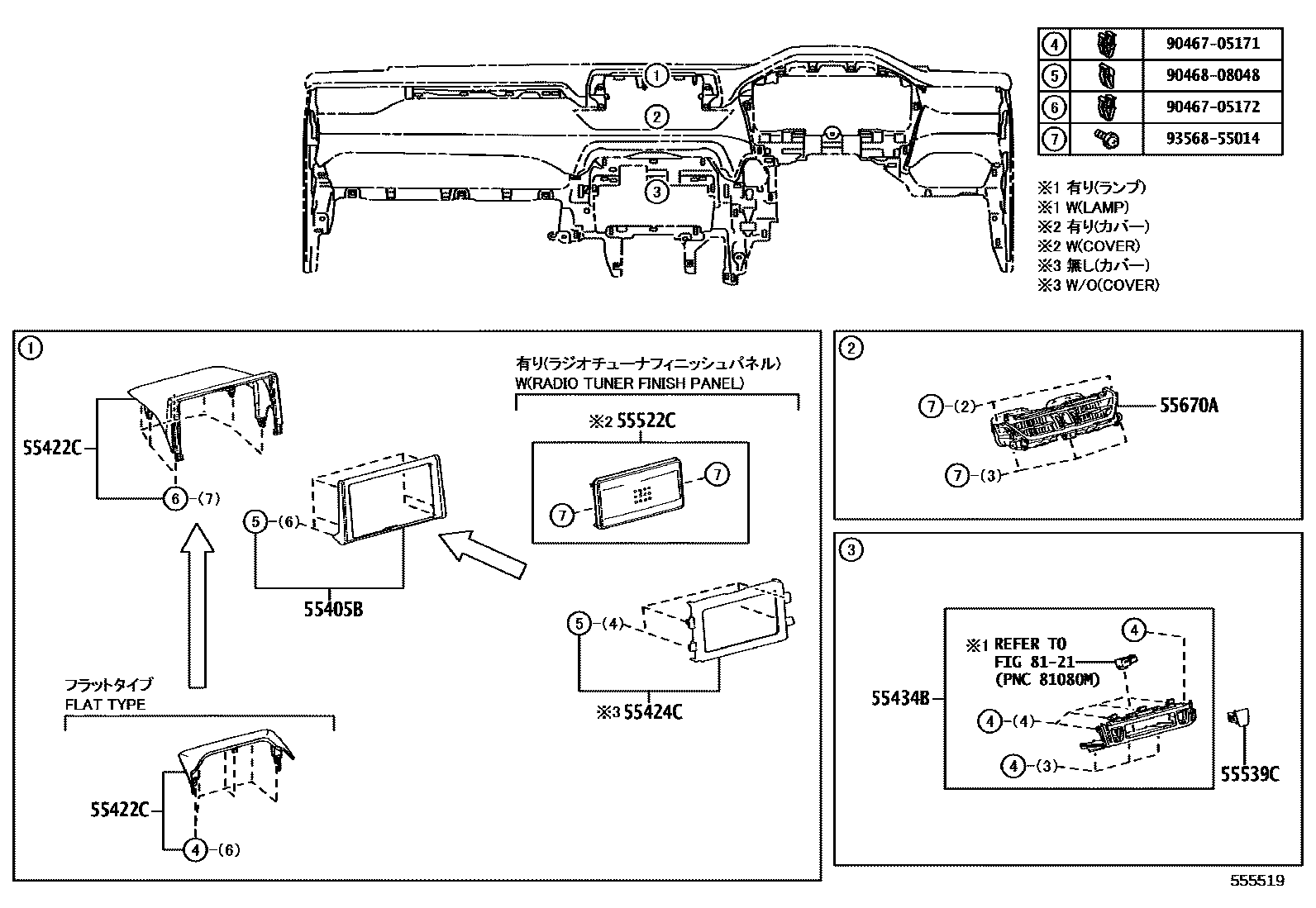

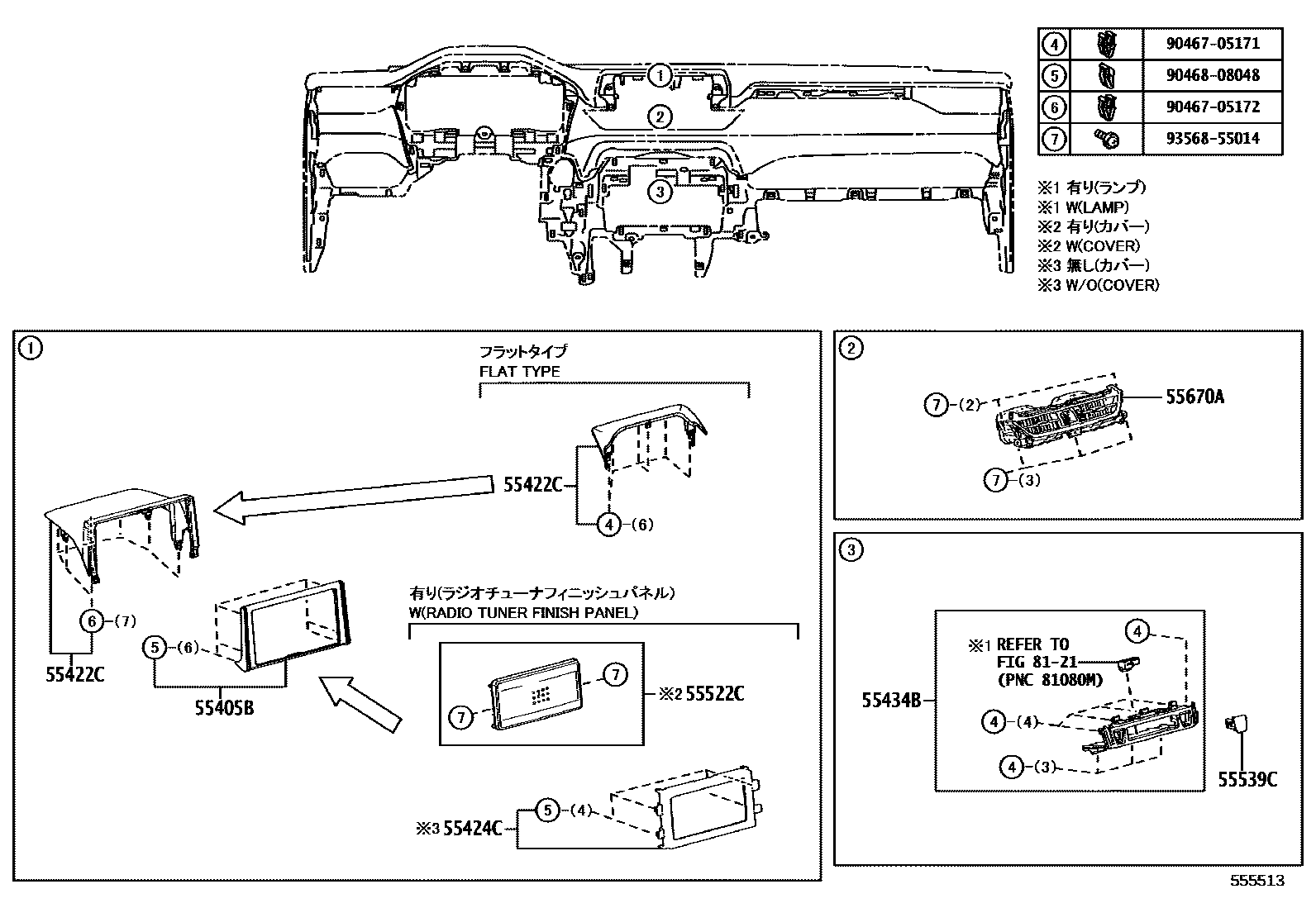

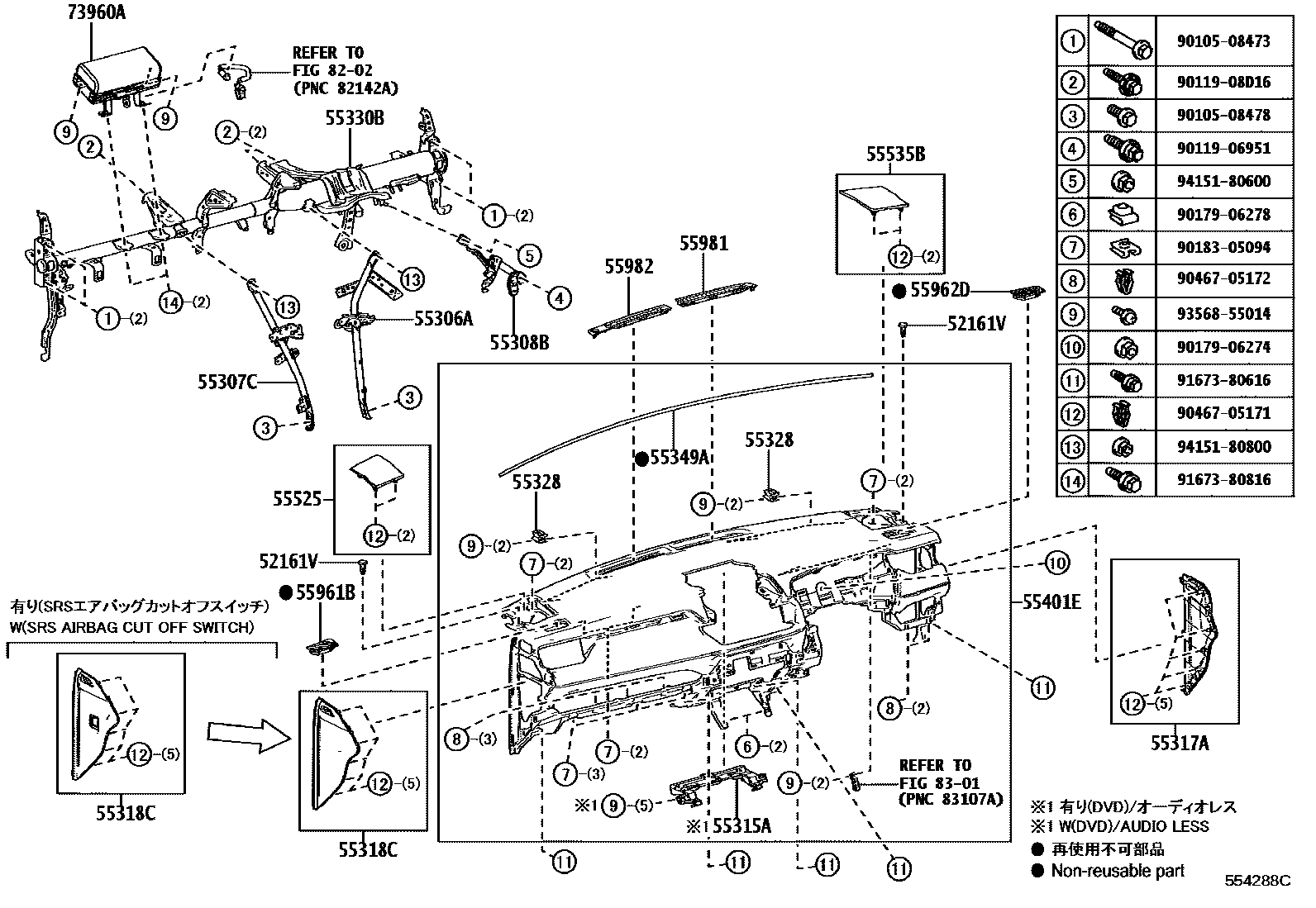

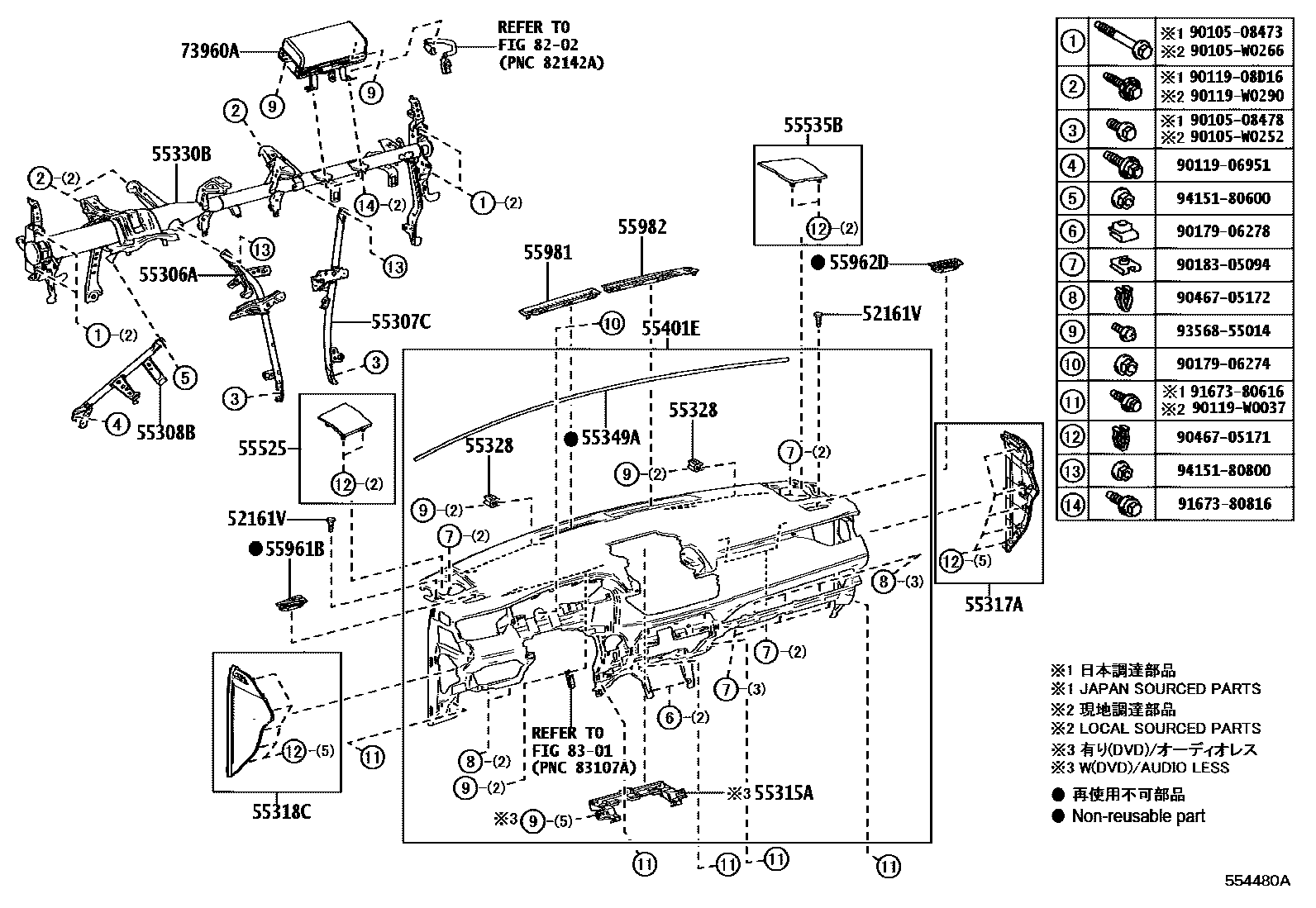

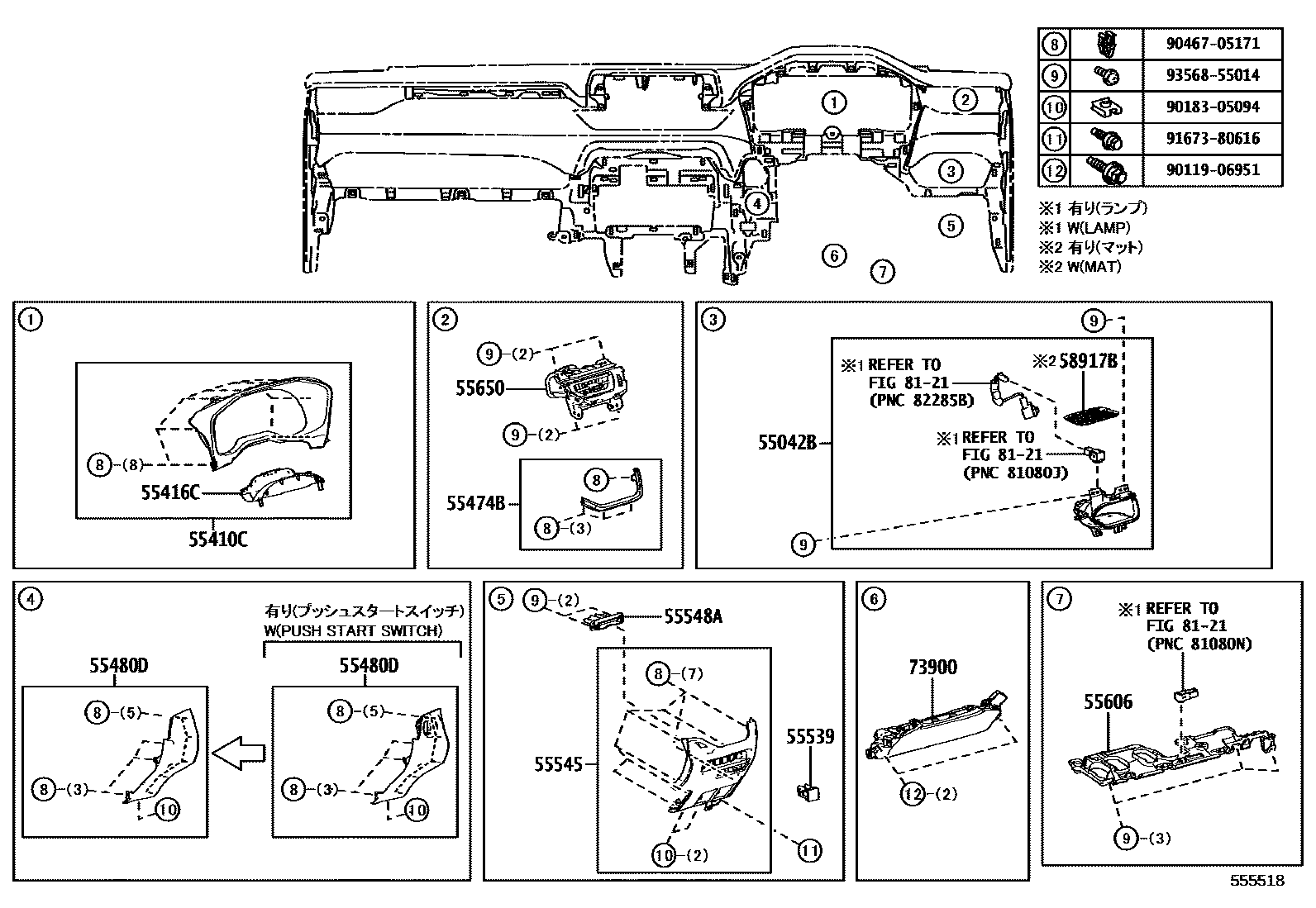

Toyota RAV4 EPC diagram 5551, 仪表板和手套箱, with 12 images and 47 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 52161V | PIECE, TABLEAU DE BORD | 52161-16010 |
| 55041B | Dashboard No. 1 storage box cover sub-assembly | 55041-42010-C2 · 55041-42020-C2 · 55041-42030-C3 · 55041-42030-E6 · 55041-42031 · 55041-42031-C3 · 55041-42031-E6 · 55041-42040-C3 · 55041-42040-E6 · 55041-42041-C3 · 55041-42041-E6 · 55041-42050-C2 · 55041-42050-E2 · 55041-42051 · 55041-42051-C2 · 55041-42051-E2 · 55041-42060-C2 · 55041-42060-E2 · 55041-42061-C2 · 55041-42061-E2 · 55041-42080-C0 · 55041-42090-C0 · 55041-42090-E0 · 55041-42100-C0 · 55041-42100-E0 |
| 55042B | Dashboard No. 2 storage box cover sub-assembly | 55042-42010-C2 · 55042-42020-C2 · 55042-42030-C3 · 55042-42030-E6 · 55042-42031 · 55042-42031-C3 · 55042-42031-E6 · 55042-42040-C3 · 55042-42040-E6 · 55042-42041-C3 · 55042-42041-E6 · 55042-42050-C2 · 55042-42050-E2 · 55042-42051 · 55042-42051-C2 · 55042-42051-E2 · 55042-42060-C2 · 55042-42060-E2 · 55042-42061-C2 · 55042-42061-E2 |
| 55054 | Glove box cover stopper sub-assembly | 55054-47010 |
| 55306A | Instrument panel No. 1 bracket sub-assembly | 55306-0R100 · 55306-42150 · 55306-42160 |
| 55307C | Instrument panel No. 2 bracket sub-assembly | 55307-0R070 · 55307-42090 · 55307-42100 |
| 55308B | Dashboard to cowl No. 3 bracket sub-assembly | 55308-0R040 · 55308-42070 · 55308-42080 |
| 55315A | Instrument panel spacer No. 1 | 55315-42070 |
| 55317A | Dashboard right panel | 55317-0R080-C0 · 55317-42070-C0 · 55317-42080-C0 |
| 55318C | Dashboard left panel | 55318-0R050-C0 · 55318-42030-C0 · 55318-42040-C0 |
| 55328 | Instrument panel pin 1 | 55328-60090 |
| 55330B | Instrument panel reinforcement assembly | 55330-0R140 · 55330-0R150 · 55330-42320 · 55330-42340 · 55330-42350 |
| 55349A | Dashboard cushion | 55349-42050 |
| 55401E | Dashboard safety pad sub-assembly | 55401-0R070-C5 · 55401-0R080-C5 · 55401-42010-20 · 55401-42010-21 · 55401-42010-22 · 55401-42010-23 · 55401-42010-C8 · 55401-42010-C9 · 55401-42020-20 · 55401-42020-21 · 55401-42020-22 · 55401-42020-23 · 55401-42020-24 · 55401-42020-C8 · 55401-42020-C9 · 55401-42050-20 · 55401-42050-21 · 55401-42050-22 · 55401-42050-23 · 55401-42050-C8 · 55401-42050-C9 · 55401-42060-20 · 55401-42060-21 · 55401-42060-22 · 55401-42060-23 · 55401-42060-C8 · 55401-42060-C9 |
| 55405B | Center instrument cluster decorative panel sub-assembly | 55405-42010 · 55405-42020 · 55405-42040 |
| 55410C | Instrument cluster decorative panel assembly | 55410-42170 · 55410-42180 · 55410-42210 · 55410-42220 |
| 55416C | Instrument cluster decorative panel fixings | 55416-42040 · 55416-42050 |
| 55422C | Center instrument cluster upper decorative panel | 55422-0R070-C0 · 55422-42030 · 55422-42040 · 55422-42080 |
| 55424C | radio tuner decorative panel | 55424-42020 |
| 55433B | No. 2 lower decorative panel of instrument panel | 55433-42090-C0 · 55433-42100-C0 |
| 55434B | Center dashboard lower trim panel | 55434-0R120 · 55434-42090 · 55434-42110 · 55434-42120 · 55434-42160 |
| 55474B | Instrument cluster decorative panel trim parts | 55474-42110 · 55474-42120 · 55474-42150 · 55474-42160 |
| 55475A | Instrument cluster No. 2 decorative panel decorative parts | 55475-42010 · 55475-42020 · 55475-42060 · 55475-42070 |
| 55480D | Lower dashboard assembly | 55480-42010-C0 · 55480-42020-C0 · 55480-42030-C0 · 55480-42040-C0 · 55480-42050-C0 · 55480-42060-C0 |
| 55522C | radio opening cover | 55522-52020 |
| 55525 | Speaker hole cover No. 1 | 55525-0R100-C0 · 55525-42020-C0 · 55525-42030-C0 · 55525-42040-C0 |
| 55535B | Speaker hole cover No. 2 | 55535-0R100-C0 · 55535-42020-C0 · 55535-42030-C0 · 55535-42040-C0 |
| 55539 | Spare switch hole cover | 55539-33170 · 55539-33170-C0 · 55539-33170-C3 |
| 55539C | Spare switch hole cover | 55539-42060-C1 |
| 55539D | Spare switch hole cover | 55539-42070-C1 |
| 55545 | Fuse box opening cover | 55545-0R160-C0 · 55545-42090-C0 · 55545-42100-C0 · 55545-42110-C0 · 55545-42120-C0 · 55545-42130-C0 · 55545-42140-C0 · 55545-42150-C0 · 55545-42160-C0 · 55545-42170-C0 · 55545-42200-C0 |
| 55548A | Dashboard hole cover | 55548-42100-C0 · 55548-52030-C2 |
| 55550 | Glove box cover assembly | 55550-42130-C0 · 55550-42200-C0 · 55550-42210-C0 · 55550-42220-C0 |
| 55557A | Glove box cover limit pad | 55557-10040 |
| 55606 | Instrument panel No. 1 bottom cover sub-assembly | 55606-42120 · 55606-42130 |
| 55607 | Instrument panel No. 2 bottom cover sub-assembly | 55607-42080 · 55607-42090 |
| 55650 | No. 1 air regulator assembly on instrument panel | 55650-42070 · 55650-42080 · 55650-42090 · 55650-42100 |
| 55660 | No. 2 air regulator assembly on instrument panel | 55660-42070 · 55660-42080 · 55660-42090 · 55660-42100 |
| 55670A | Instrument panel central air register assembly | 55670-42190 · 55670-42200 · 55670-42210 |
| 55961B | Side defroster nozzle No. 1 | 55961-42010-C0 |
| 55962D | BUSE, DEGIVRAGE LATERAL, NO.2 | 55962-42010-C0 |
| 55981 | Defroster No. 1 nozzle decorative strip | 55981-42030-C0 · 55981-42040-C0 |
| 55982 | Defroster No. 2 nozzle decorative strip | 55982-42030-C0 · 55982-42040-C0 |
| 58916D | Armrest box bottom pad | 58916-42020-C1 · 58916-42020-E2 · 58916-42020-E3 · 58916-42021 · 58916-42021-C1 · 58916-42021-E2 · 58916-42021-E3 · 58916-42030-C1 · 58916-42030-E2 · 58916-42030-E3 · 58916-42031-C1 · 58916-42031-E2 · 58916-42031-E3 |
| 58917B | Armrest box bottom pad | 58917-42030-C1 · 58917-42030-E2 · 58917-42030-E3 · 58917-42031 · 58917-42031-C1 · 58917-42031-E2 · 58917-42031-E3 · 58917-42040-C1 · 58917-42040-E2 · 58917-42040-E3 · 58917-42041-C1 · 58917-42041-E2 · 58917-42041-E3 |
| 73900 | No. 1 air bag assembly under instrument panel | 73900-42050-C0 · 73900-42060-C0 |
| 73960A | Dashboard passenger air bag assembly without cover | 73960-42110 |
