Toyota RAV4 前保险杠及附件 — Figure 5252

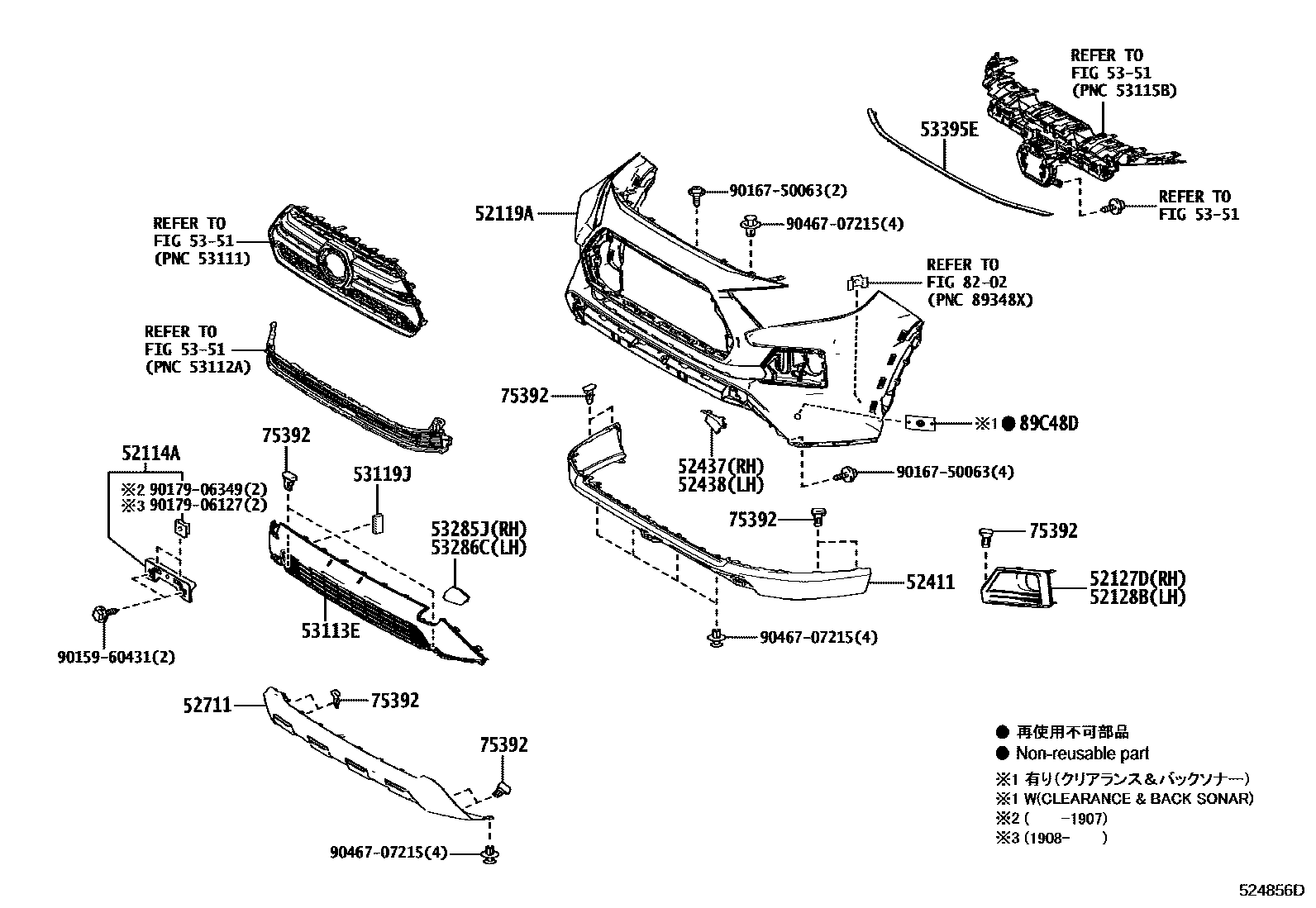

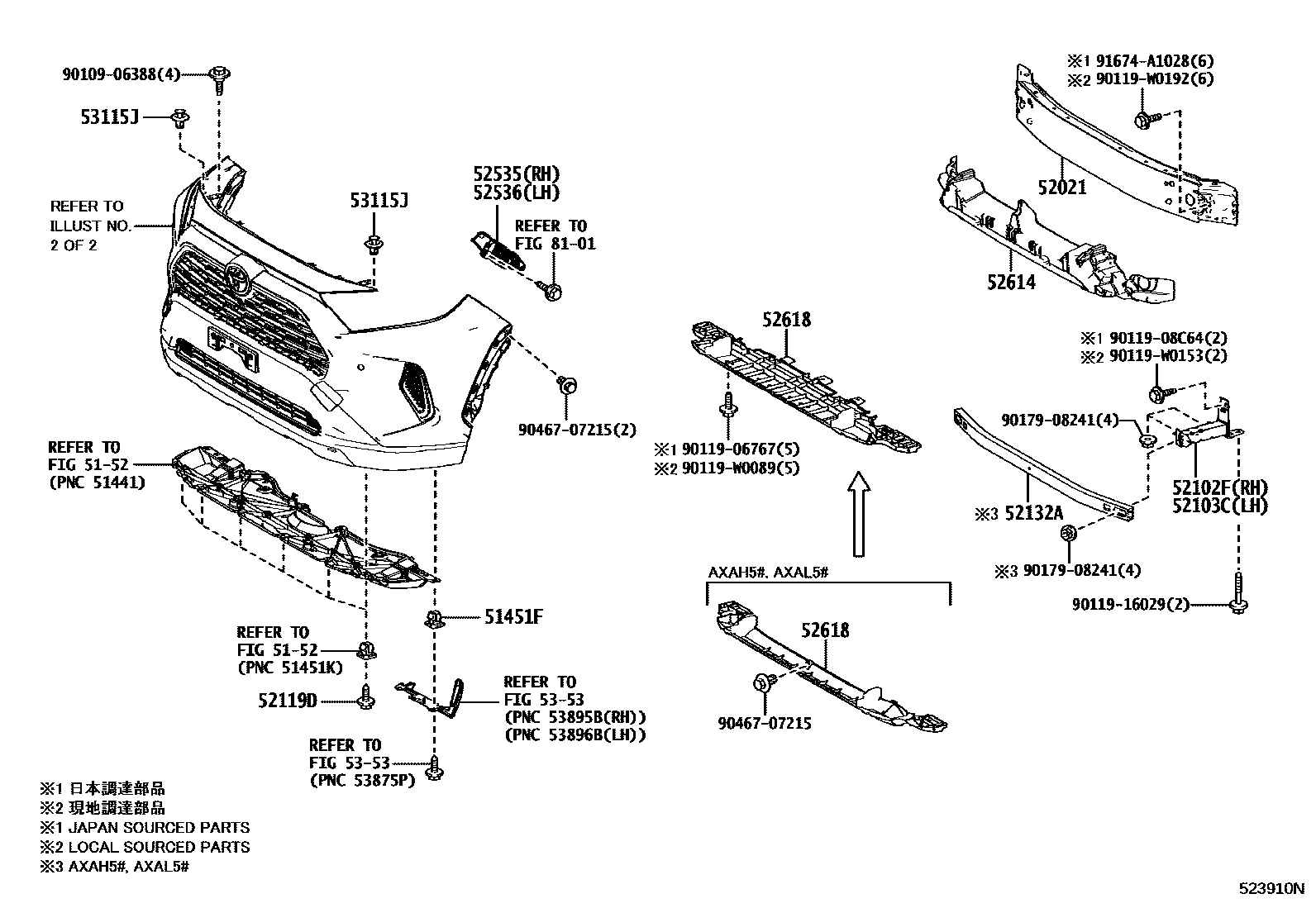

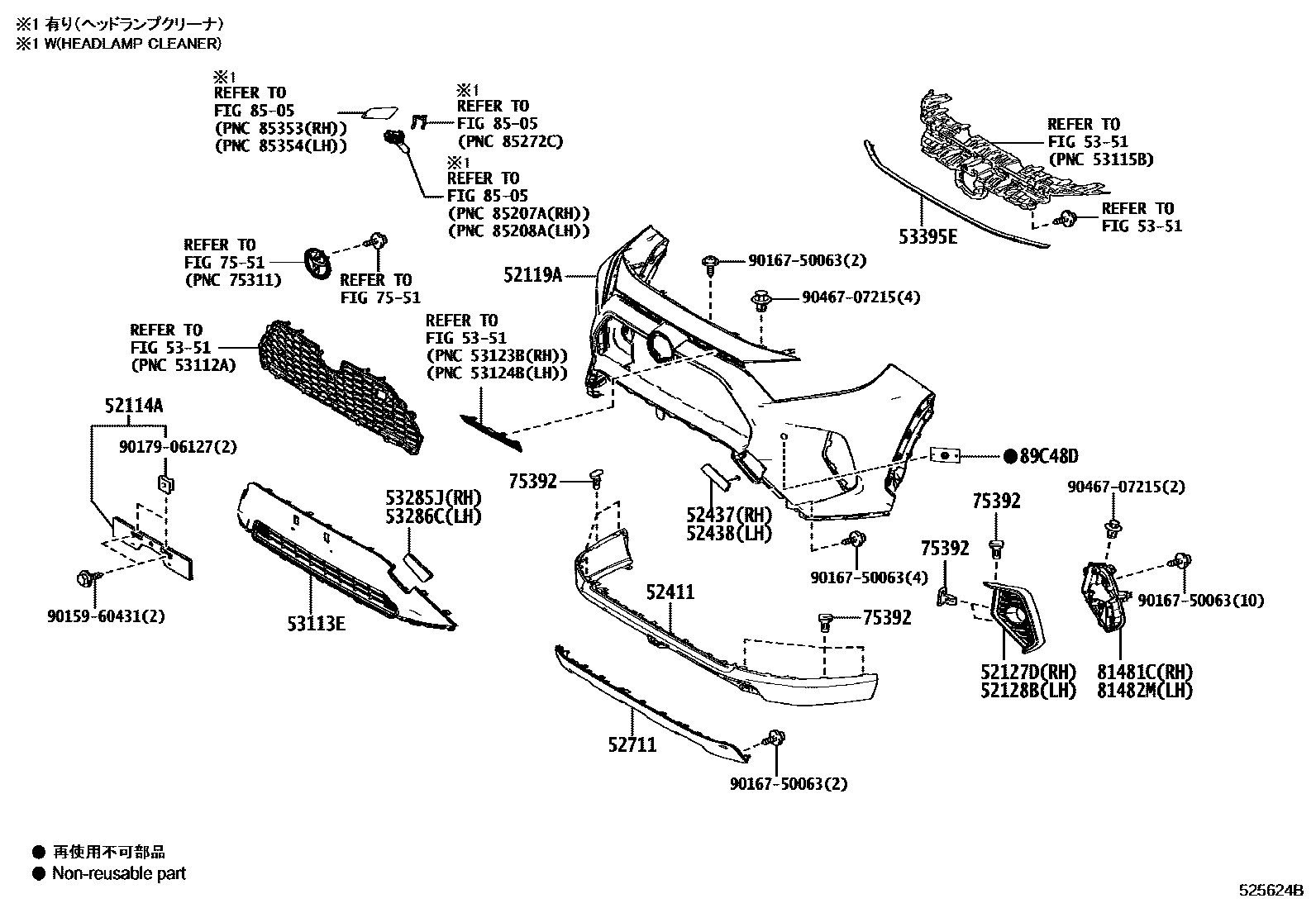

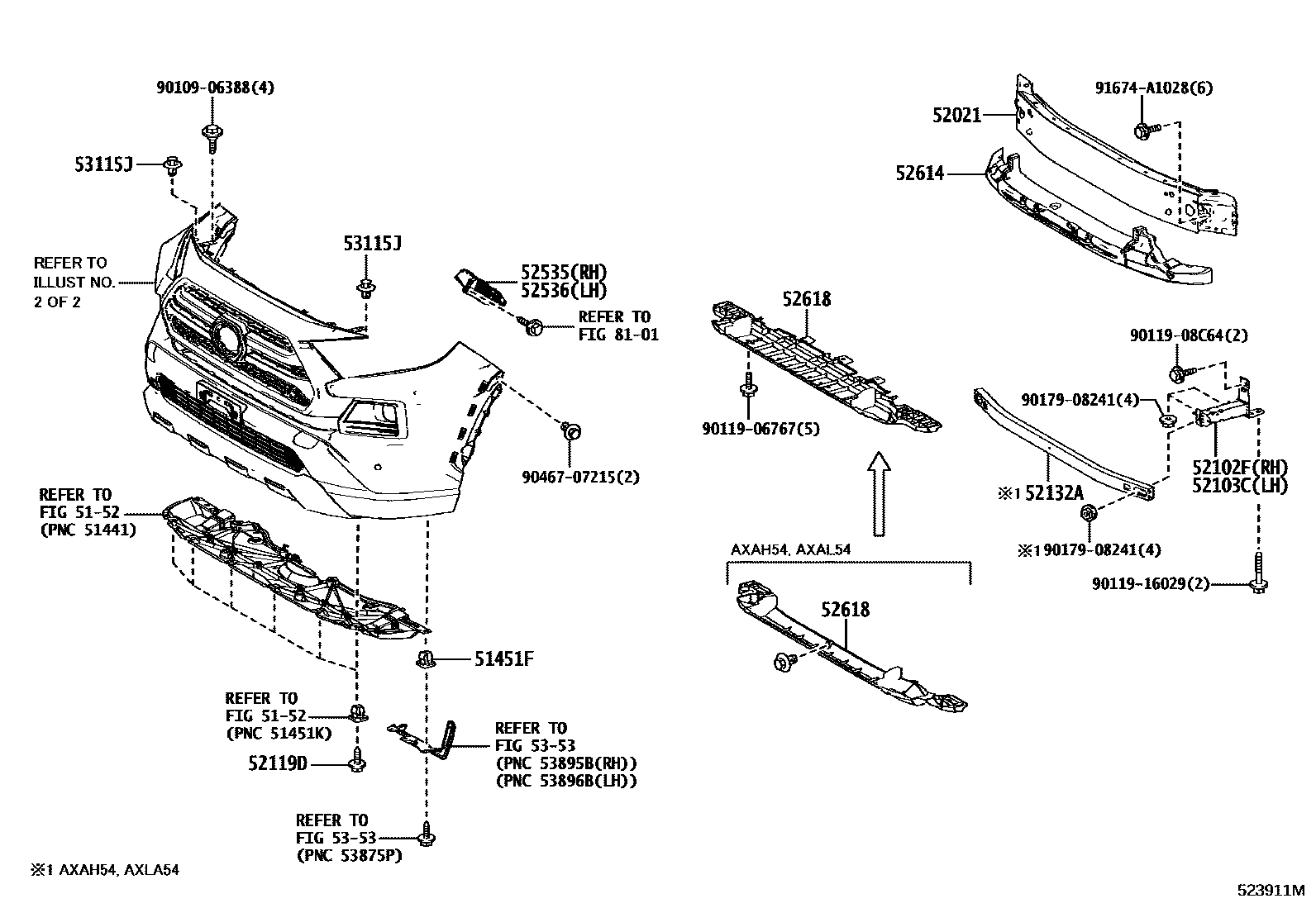

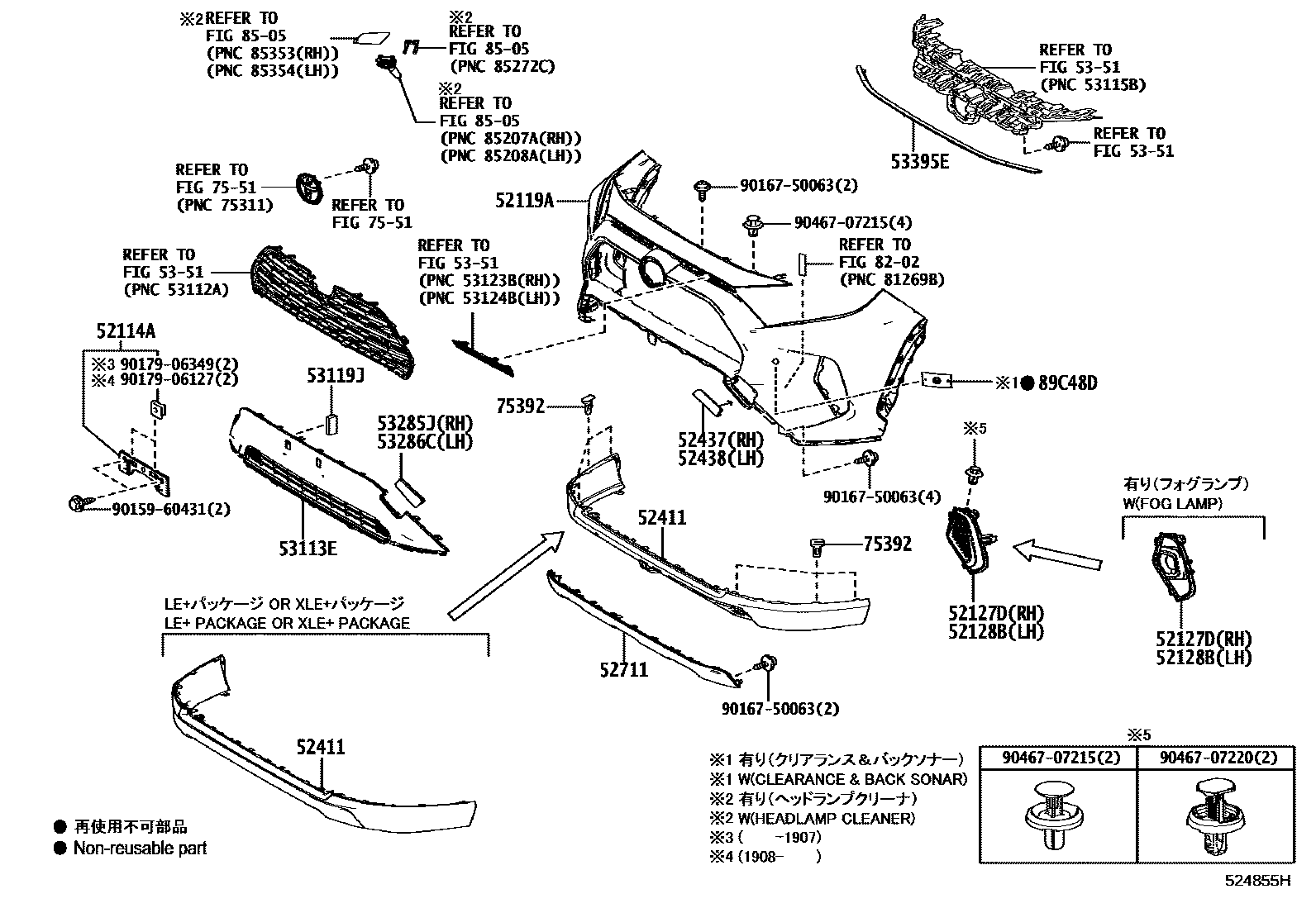

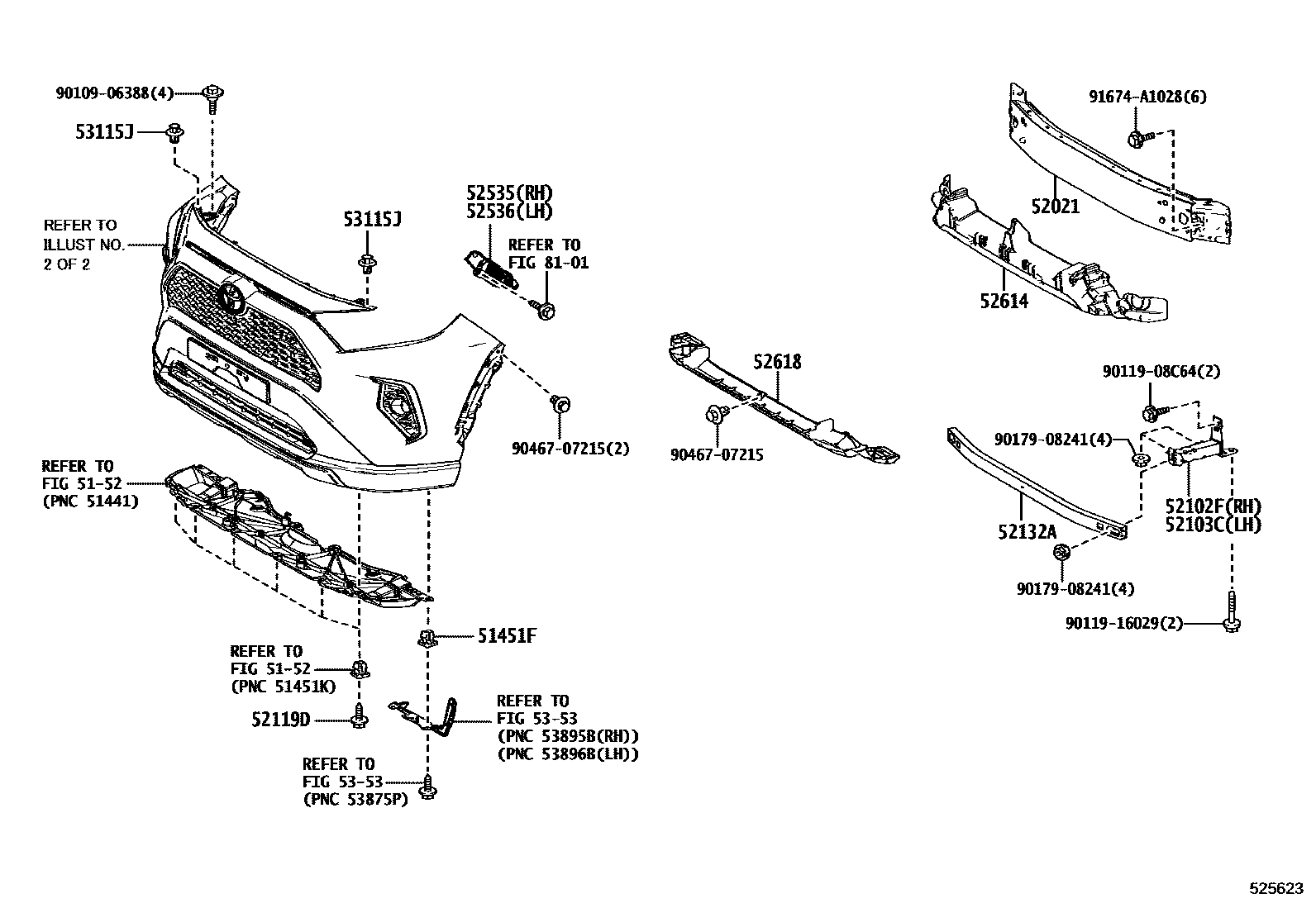

Toyota RAV4 EPC diagram 5252, 前保险杠及附件, with 6 images and 28 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 51451F | OEILLET, NO.1 | 90189-06237 |
| 52021 | Front bumper reinforcement sub-assembly | 52021-42200 |
| 52102F | SOUS-ENS. EXTENSION, PARE-CHOCS AV, MD | 52102-42100 · 52102-42110 |
| 52103C | SOUS-ENS. EXTENSION, PARE-CHOCS AV, MG | 52103-42100 · 52103-42110 |
| 52114A | Front bumper extension mounting bracket | 52114-42140 · 52114-42150 · 52114-42160 · 52114-42170 · 52114-42180 · 52114-42190 |
| 52119A | front bumper cover | 52119-0R925 · 52119-0R926 · 52119-4A916 · 52119-4A917 · 52119-4A918 · 52119-4A919 · 52119-4A920 · 52119-4A921 · 52119-4A922 · 52119-4A923 · 52119-4A924 · 52119-4A927 · 52119-4A928 · 52119-4A932 · 52119-4A933 · 52119-4A934 · 52119-4A944 · 52119-4A945 · 52119-4A946 · 52119-4A947 · 52119-4A950 · 52119-4A951 · 52119-4A952 · 52119-4A953 · 52119-4A954 · 52119-4A955 · 52119-4A963 · 52119-4A964 |
| 52119D | VIS, NO.1 | 90159-60477 |
| 52127D | Front bumper right hole cover | 52030-42080 · 52030-42090 · 52127-42180 · 52127-42190 · 52127-42200 · 52127-42220 · 52127-42240 |
| 52128B | Front bumper left hole cover | 52040-42080 · 52040-42090 · 52128-42180 · 52128-42190 · 52128-42200 · 52128-42220 · 52128-42240 |
| 52132A | No. 2 front bumper reinforcement | 52132-42070 |
| 52411 | Front bumper anti-collision bar | 52411-0R220 · 52411-42100 · 52411-42110 · 52411-42120 · 52411-42908 |
| 52437 | Front bumper right side anti-collision bar cover | 52437-42901 · 52437-42903 |
| 52438 | Front bumper left anti-collision bar cover | 52438-42901 · 52438-42902 |
| 52535 | Front bumper right side fixing bracket | 52535-42050 |
| 52536 | Front bumper left fixed bracket | 52536-42080 |
| 52614 | No. 2 energy absorber for front bumper | 52614-0R130 · 52614-42120 · 52614-42130 |
| 52618 | Front bumper lower shock absorber | 52618-42060 · 52618-42080 |
| 52711 | Front bumper protection strip | 52711-0R902 · 52711-42140-B0 · 52711-42140-B1 · 52711-42140-B2 · 52711-42140-C0 · 52711-42150-B0 · 52711-42150-B1 |
| 53113E | No. 2 radiator lower grille | 53113-42110 · 53113-42120 · 53113-42121 · 53113-42130 · 53113-42131 · 53113-42140 · 53113-42150 · 53113-42151 · 53113-42160 · 53113-42161 · 53113-42180-C0 · 53113-42181-C0 · 53113-42191-C0 |
| 53115J | ATTACHE, SUPPORT GRILLE RADIATEUR | 90467-05063-C0 |
| 53119J | PROTECTEUR, GRILLE DE RADIATEUR, MD | 53119-42030 · 53119-42040 |
| 53285J | Front bumper arm right hole cover | 53285-42120 · 53285-42130 · 53285-42140-C0 |
| 53286C | Front bumper arm left hole cover | 53286-42130 · 53286-42140 · 53286-42150-C0 |
| 53395E | Engine cover to front end plate seal | 53395-42080 |
| 75392 | External protective strip fixings | 75392-35220 |
| 81481C | Fog light bracket | 81481-42070 |
| 81482M | SUPPORT, FEU ANTIBROUILLARD, MG | 81482-42060 |
| 89C48D | ARRETOIR, CAPTEUR A ULTRASONS, D'ANGLE AVANT | 89348-12070-22 · 89348-12070-A0 · 89348-12070-A1 · 89348-12070-A4 · 89348-12070-B6 · 89348-12070-B7 · 89348-12070-D0 · 89348-12070-D4 · 89348-12070-G2 · 89348-12070-J4 · 89348-12070-J5 · 89348-12070-R1 · 89348-12140-22 · 89348-12140-A0 · 89348-12140-A1 · 89348-12140-A4 · 89348-12140-B6 · 89348-12140-B7 · 89348-12140-D0 · 89348-12140-D4 · 89348-12140-G2 · 89348-12140-J4 · 89348-12140-J5 · 89348-12140-R1 · 89348-33400 · 89348-42230-A0 · 89348-42230-A2 · 89348-42230-B0 · 89348-42230-B1 · 89348-42230-C0 · 89348-42230-D0 · 89348-42230-D1 · 89348-42230-G0 · 89348-42230-J0 · 89348-42230-J5 · 89348-42240-A0 · 89348-42240-A2 · 89348-42240-B0 · 89348-42240-B1 · 89348-42240-C0 · 89348-42240-D0 · 89348-42240-D1 · 89348-42240-G0 · 89348-42240-J0 · 89348-42240-J5 |
