Toyota RAV4 变矩器、前油泵(CVT) — Figure 3402

Toyota RAV4 EPC diagram 3402, 变矩器、前油泵(CVT), with 1 images and 13 PNC and OE references.

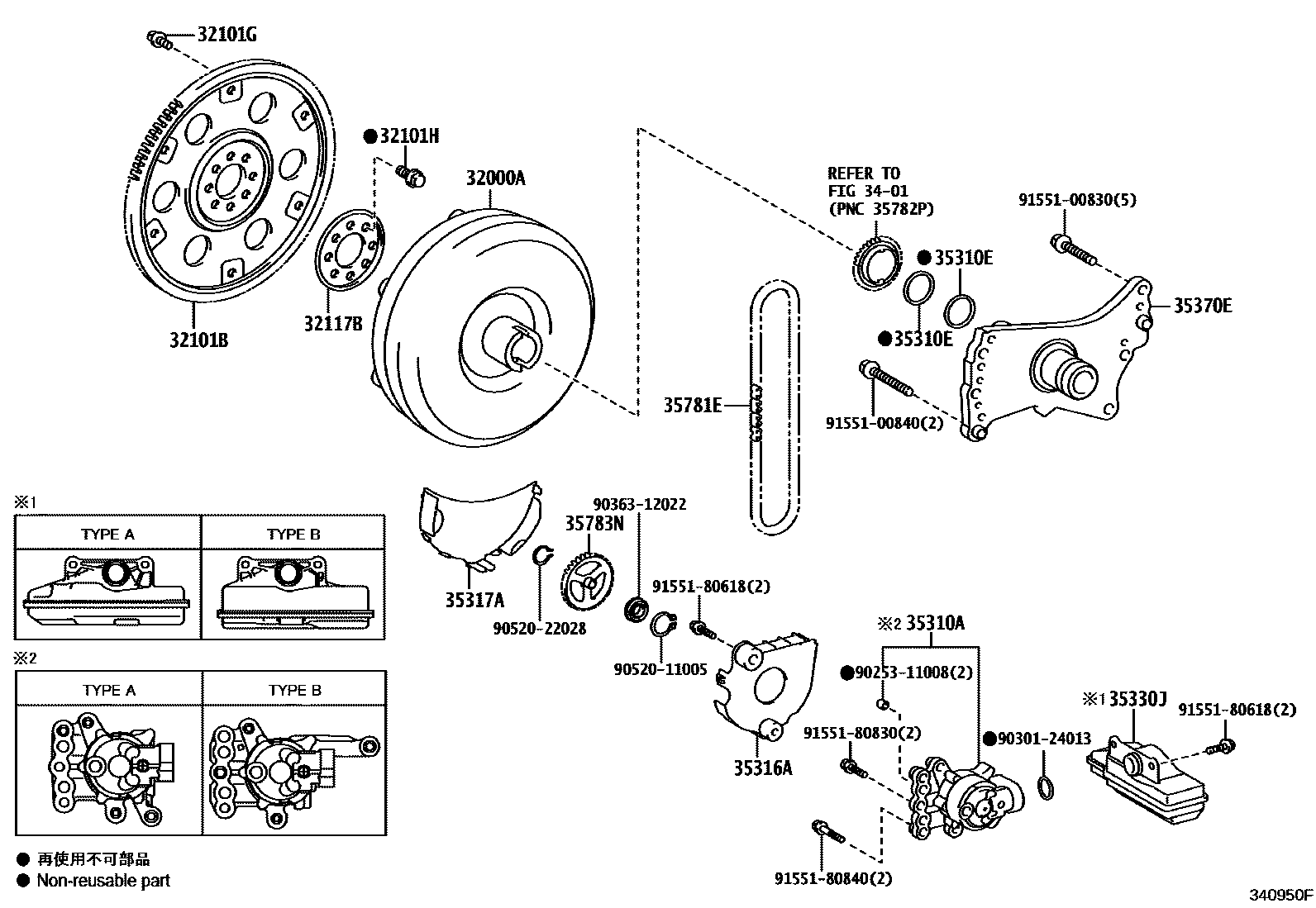

Toyota RAV4 变矩器、前油泵(CVT) EPC diagram — 340950F
变矩器、前油泵(CVT) — 340950F (201811 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-12460 · 32000-12520
32101BTransmission plate and ring gear sub-assembly32101-12120
32101GBolts (for securing transmission plate and torque converter)90109-09001 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-12404
32117BRear transmission plate spacer32117-33010
35310AFront oil pump assembly35310-12200 · 35310-28050
35310ET-type oil seal (for front oil pump)35617-12060 · 35617-12070
35316APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.135316-12010 · 35316-12020
35317APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.235317-12010 · 35317-12020
35330JENS. CREPINE, HUILE35330-12080 · 35330-12090 · 35330-28040
35370EENS. ARBRE, STATOR (CVT)35370-12120 · 35370-12130
35781ECHAINE, ENTRAIN TRANSMISSION35781-12010 · 35781-33010 · 35781-42010
35783NPIGNON, ENTRAINE35783-12060
