Toyota RAV4 EV充电器&DC/DC转换器 — Figure 8442

Toyota RAV4 EPC diagram 8442, EV充电器&DC/DC转换器, with 3 images and 33 PNC and OE references.

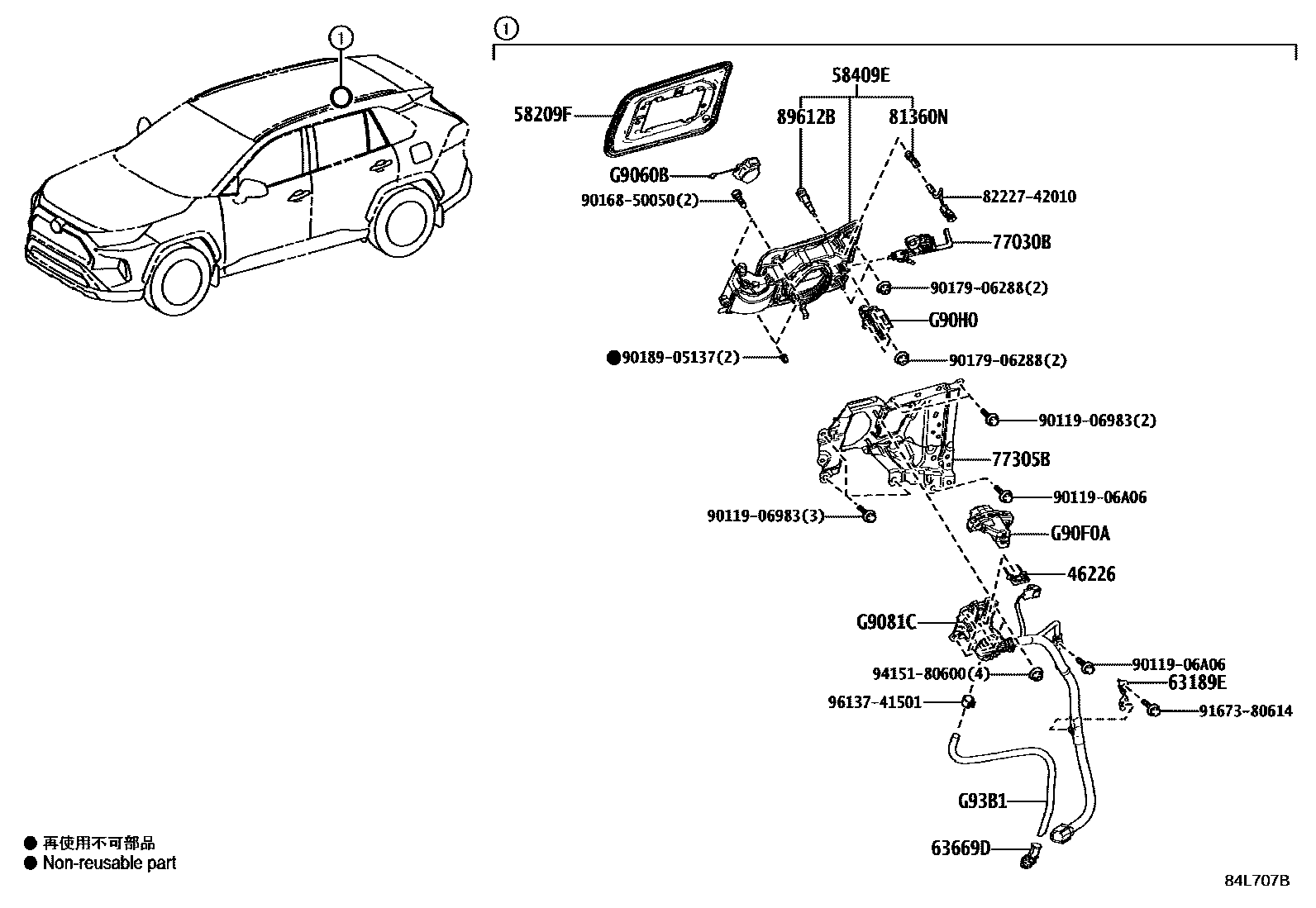

Toyota RAV4 EV充电器&DC/DC转换器 EPC diagram — 84L707B
EV充电器&DC/DC转换器 — 84L707B (202006 – 999999)

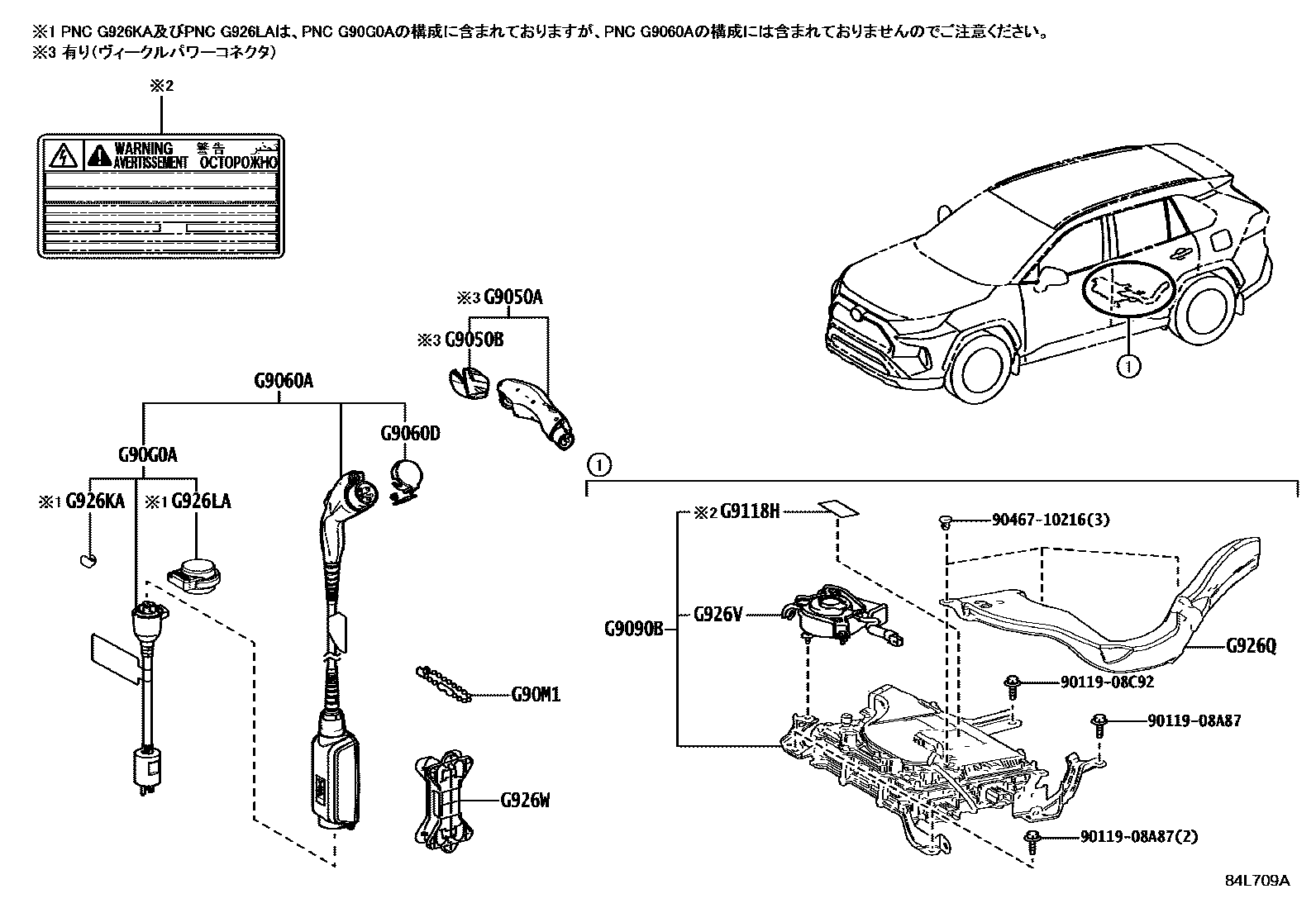

Toyota RAV4 EV充电器&DC/DC转换器 EPC diagram — 84L709A
EV充电器&DC/DC转换器 — 84L709A (202006 – 999999)

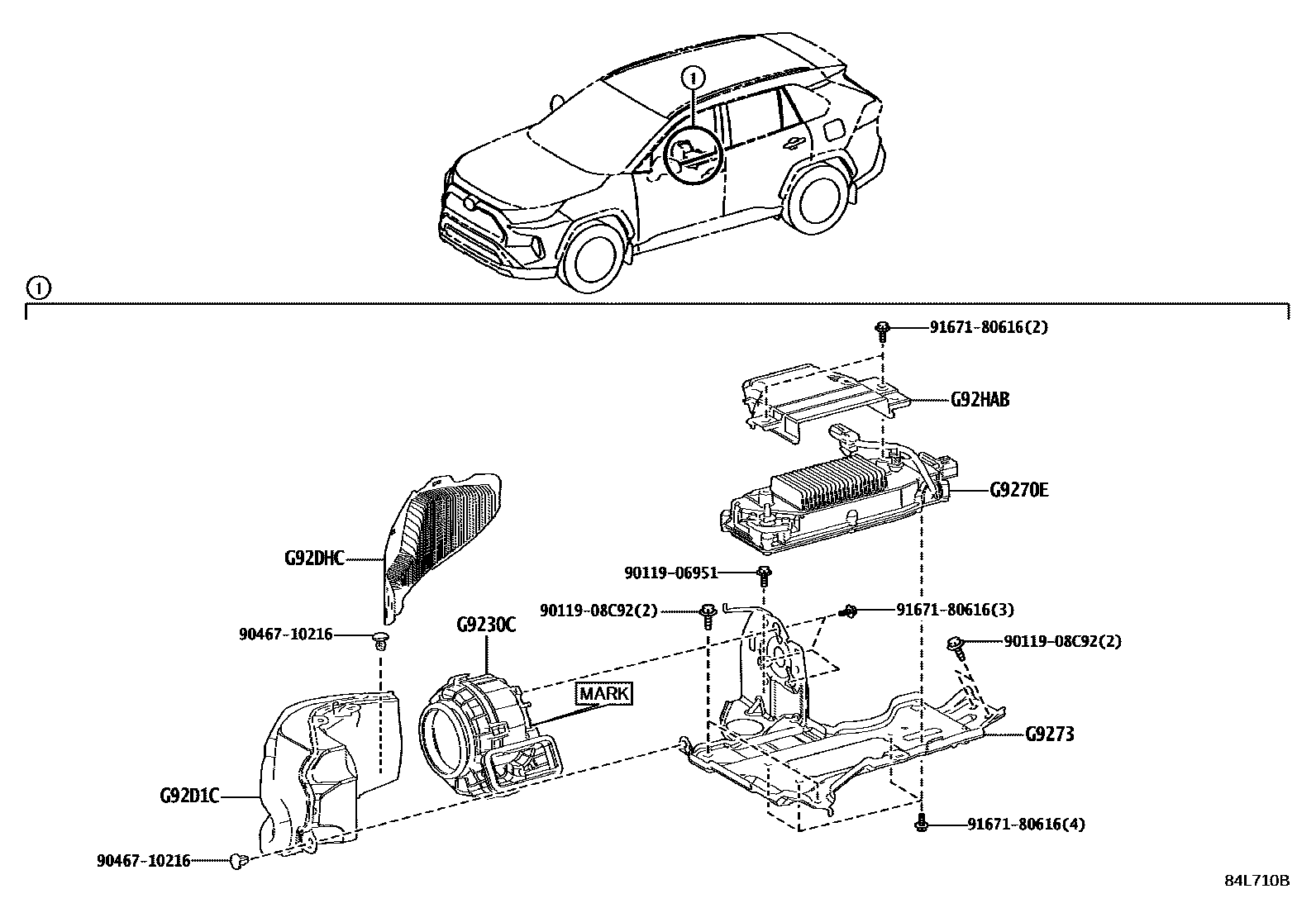

Toyota RAV4 EV充电器&DC/DC转换器 EPC diagram — 84L710B
EV充电器&DC/DC转换器 — 84L710B (202006 – 999999)

PNC and OE references

PNCPart nameOE numbers
46226Toyota part46226-47010
58209FToyota part58209-42050
58409EToyota part58409-42010 · 58409-42011
63189EToyota part63189-42011
63669DToyota part63669-30040
77030BToyota part77030-42040
77305BToyota part77305-42010
81360NToyota part81360-47010
89612BToyota part89612-42010
G9050AToyota partG9050-47012
G9050BToyota part82821-47280
G9060AElectric vehicle charger cable assemblyG9060-47080 · G9060-76010 · G9060-76020
G9060BToyota part82821-42230
G9060DToyota part82821-47650
G9081CToyota partG9081-42020
G9090BElectric vehicle charger assemblyG9099-42010 · G9099-42011 · G9099-42020 · G9099-42021 · G9099-42100 · G9099-42101
G90F0AToyota partG90F0-47090
G90G0AToyota partG90G0-47070 · G90G0-47080
G90H0Toyota partG90H0-78010
G90M1Toyota partG90M1-47010
G9118HToyota partG9118-76010
G9230CToyota partG9230-33050 · G9230-42020 · G92E0-42010
G926KAToyota partG926K-47020
G926LAToyota partG926L-47020
G926QToyota partG926Z-42010
G926VToyota partG926V-42010
G926WToyota partG926W-47010
G9270EDC/DC converter assemblyG9270-40010 · G9270-42060
G9273Toyota partG9273-42010 · G9273-78010
G92D1CToyota partG92D1-42010
G92DHCToyota partG92DH-42010
G92HABToyota partG92HA-42010
G93B1Toyota partG93B1-42010
