Toyota RAV4 后地板和后地板梁 — Figure 5852

Toyota RAV4 EPC diagram 5852, 后地板和后地板梁, with 1 images and 36 PNC and OE references.

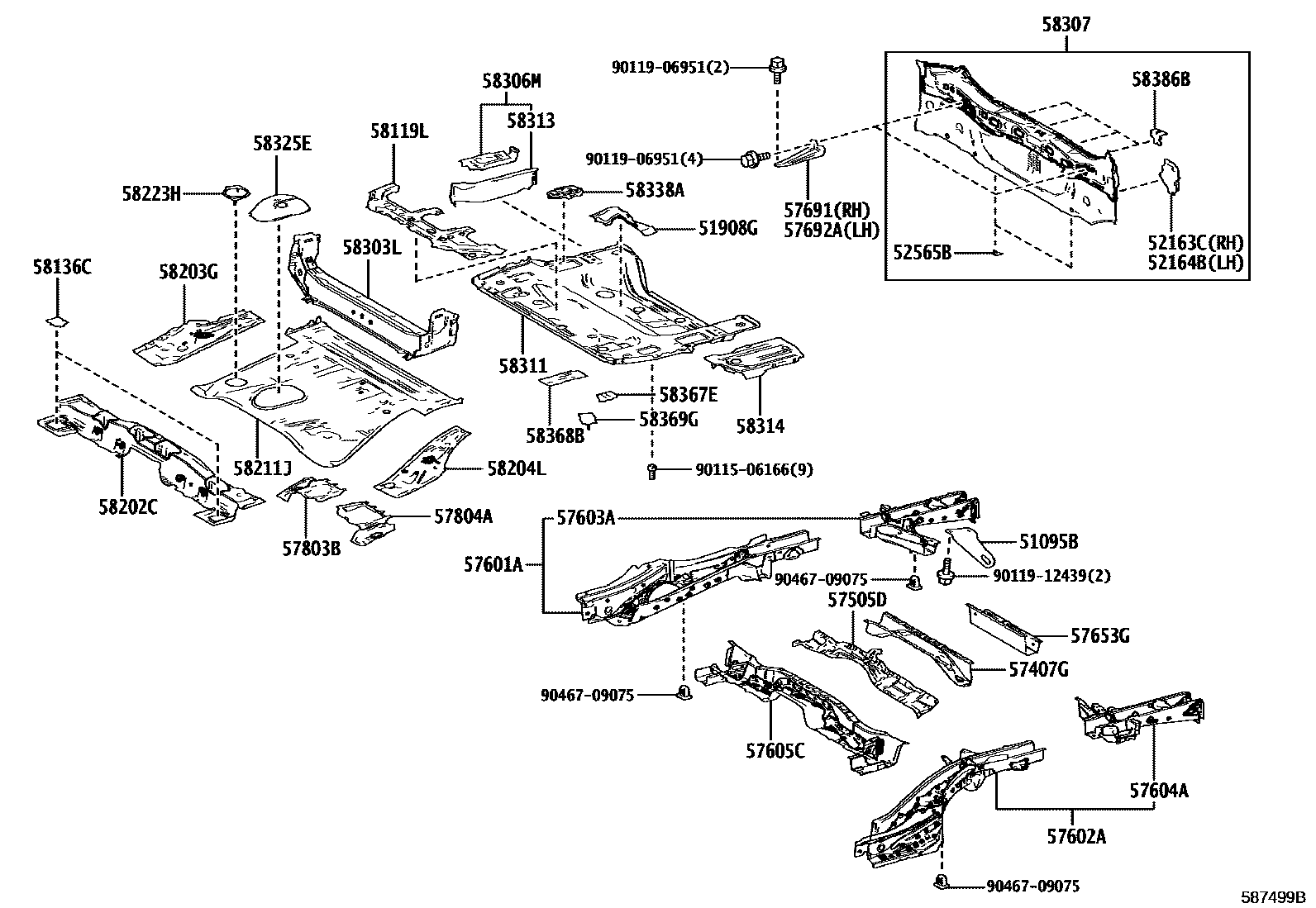

Toyota RAV4 后地板和后地板梁 EPC diagram — 587499B
后地板和后地板梁 — 587499B (202006 – 999999)

PNC and OE references

PNCPart nameOE numbers
51095BRight rear transport hook sub-assembly51095-42010
51908GToyota part51908-42060
52163CToyota part52163-42030
52164BToyota part52164-42030
52565BRear bumper lower fixing bracket52565-42040
57407GToyota part57407-42021 · 57407-42022
57505DToyota part57505-42130
57601ARear floor right longitudinal beam sub-assembly57601-42150
57602ARear floor left longitudinal beam sub-assembly57602-42150
57603ARear floor right rear longitudinal beam sub-assembly57603-42060 · 57603-42061
57604ARear floor left rear longitudinal beam sub-assembly57604-42060 · 57604-42061
57605CRear floor cross member sub-assembly57605-42040
57653GNo. 2 rear floor cross member57653-42060
57691Rear floor No. 2 cross member right inner bracket57691-42010
57692ARear floor No. 2 cross member left inner bracket57692-42010
57803BToyota part57803-42030
57804AToyota part57804-42030
58119Lrear floor side panel58335-42010 · 58335-42011
58136CRear floor hole cover58136-42030
58202CToyota part58202-42050
58203GToyota part58203-42020
58204LToyota part58204-42020
58211Jcentral floor base58211-42040
58223HFloor right reinforcement58223-42020
58303LToyota part58303-42020
58306MRear floor side panel sub-assembly58306-42070
58307Body lower back panel sub-assembly58307-42040 · 58307-42070
58311rear floor pan58311-42150 · 58311-78040 · 58311-78060
58313Rear floor right panel58313-42070
58314rear floor left panel58314-42060
58325ERear floor access hole cover58325-42060
58338ARear floor floor reinforcement No. 258338-42050
58367EToyota part58367-47020
58368BNo. 2 fuel pipe bracket58368-42020
58369GNo. 3 fuel pipe bracket58369-47020
58386BRear bumper cover bracket No. 258386-47020
