Toyota RAV4 油冷却器和配管(HV或FCV) — Figure 3914

Toyota RAV4 EPC diagram 3914, 油冷却器和配管(HV或FCV), with 1 images and 15 PNC and OE references.

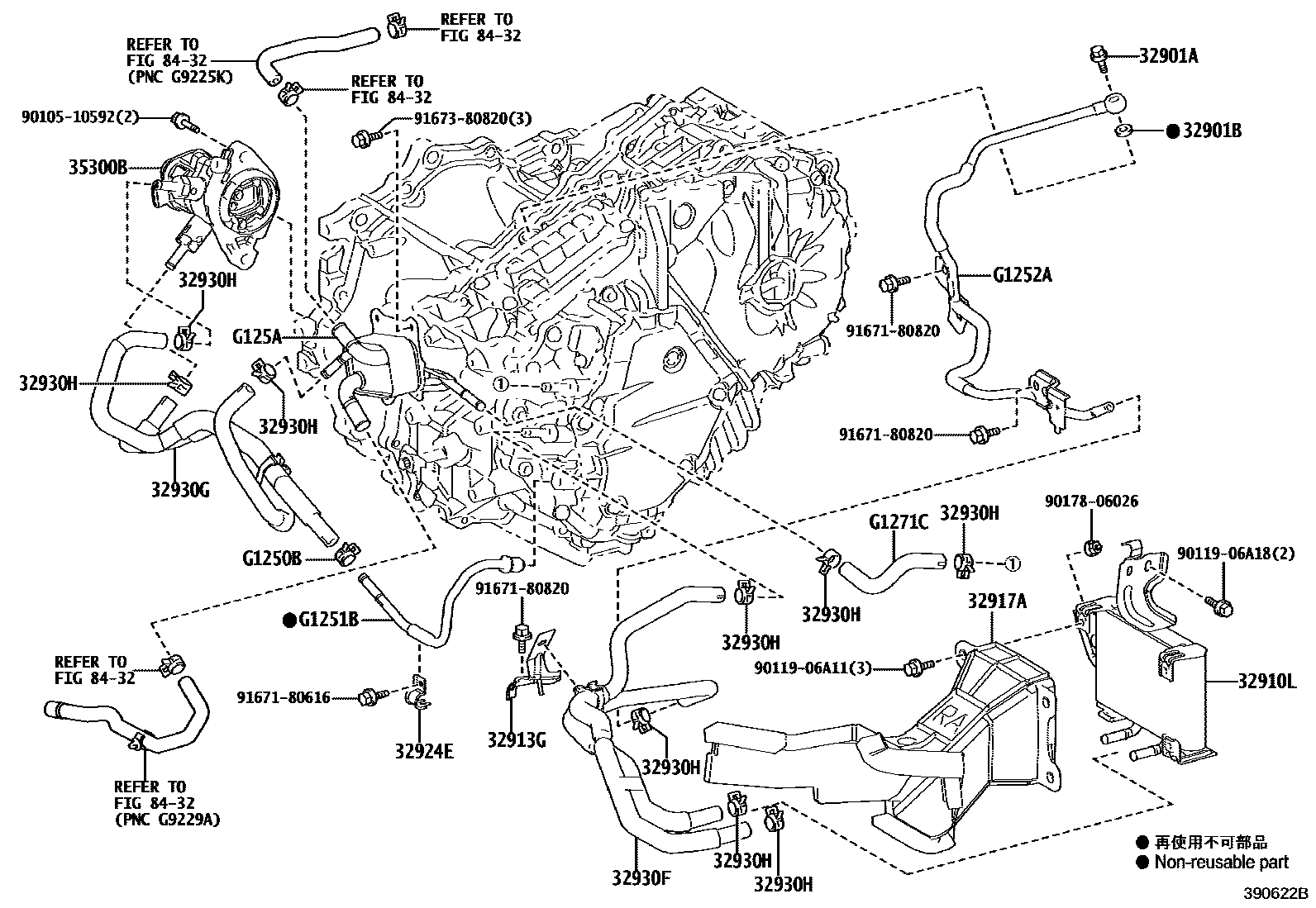

Toyota RAV4 油冷却器和配管(HV或FCV) EPC diagram — 390622B
油冷却器和配管(HV或FCV) — 390622B (202006 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901AConnector bolt (for oil cooler)90401-12039
32901BGasket (for transmission oil cooler connector)90430-12037
32910LOil cooler assembly32910-42040
32913GToyota part32913-42050
32917AToyota part32917-42020
32924ENo. 2 transmission oil cooler pipe clamp32924-48010
32930FToyota part32930-42060
32930GToyota part32930-42070
32930HToyota part90466-16004
35300BOil pump assembly with motor35300-48070
G1250BToyota part90466-16004
G1251BToyota partG1251-42010
G1252AToyota partG1252-42010
G125AToyota partG125A-48020
G1271CNo. 1 motor cooling hoseG1271-42010
