Toyota RAV4 线束和卡夹 — Figure 8202

Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 23 images and 137 PNC and OE references.

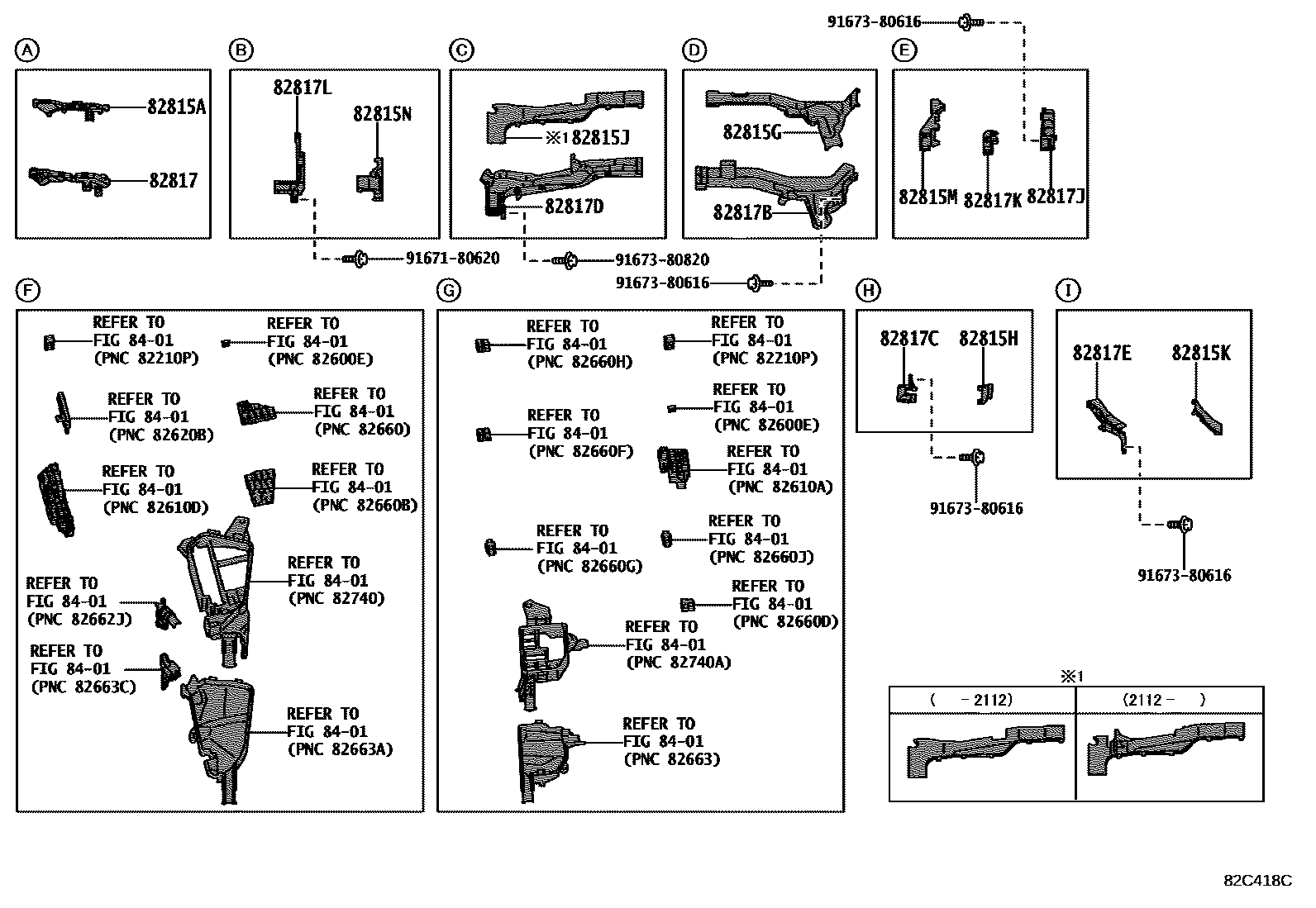

Toyota RAV4 线束和卡夹 EPC diagram — 82C418C
线束和卡夹 — 82C418C (201904 – 999999)

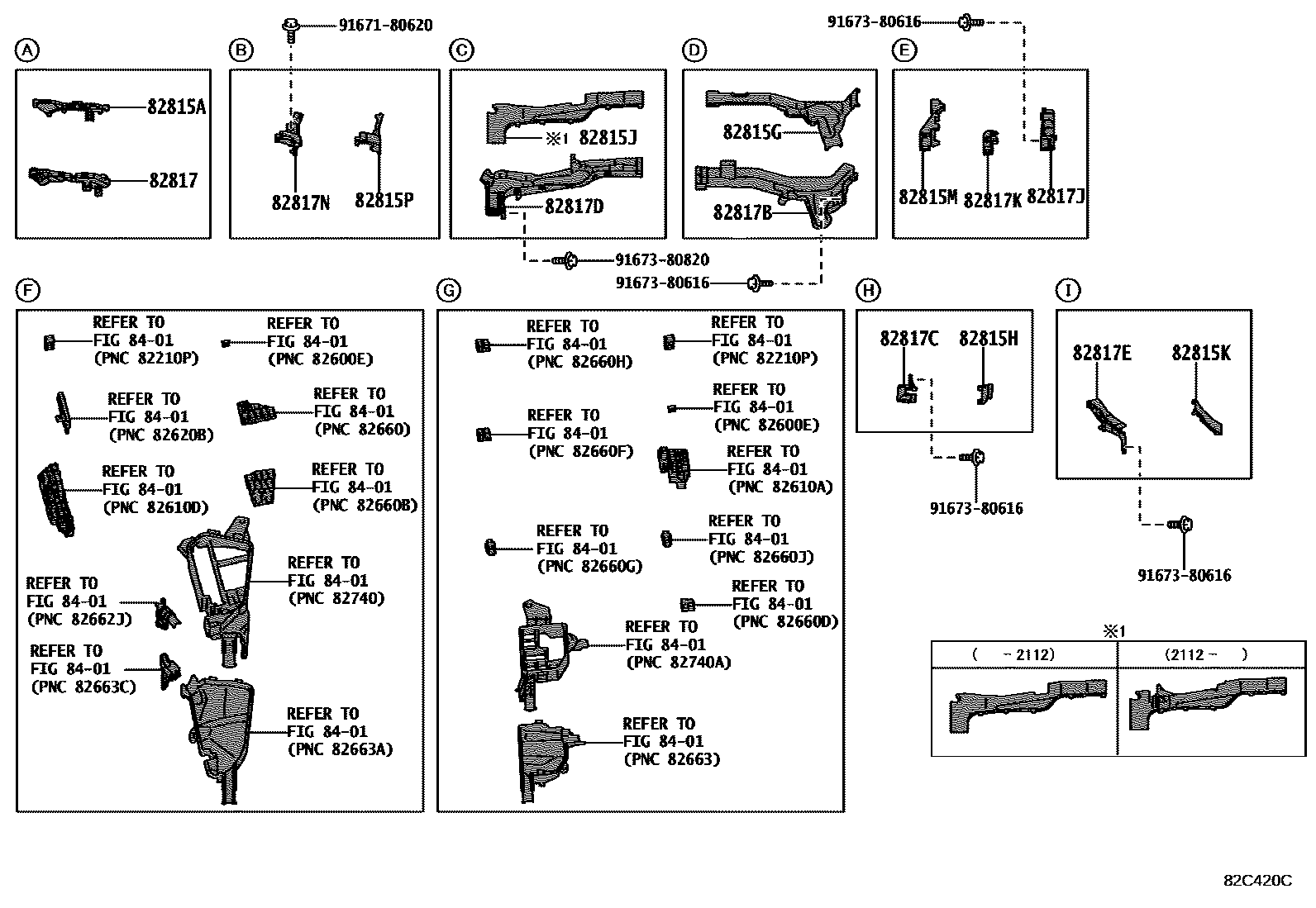

Toyota RAV4 线束和卡夹 EPC diagram — 82C420C
线束和卡夹 — 82C420C (201904 – 999999)

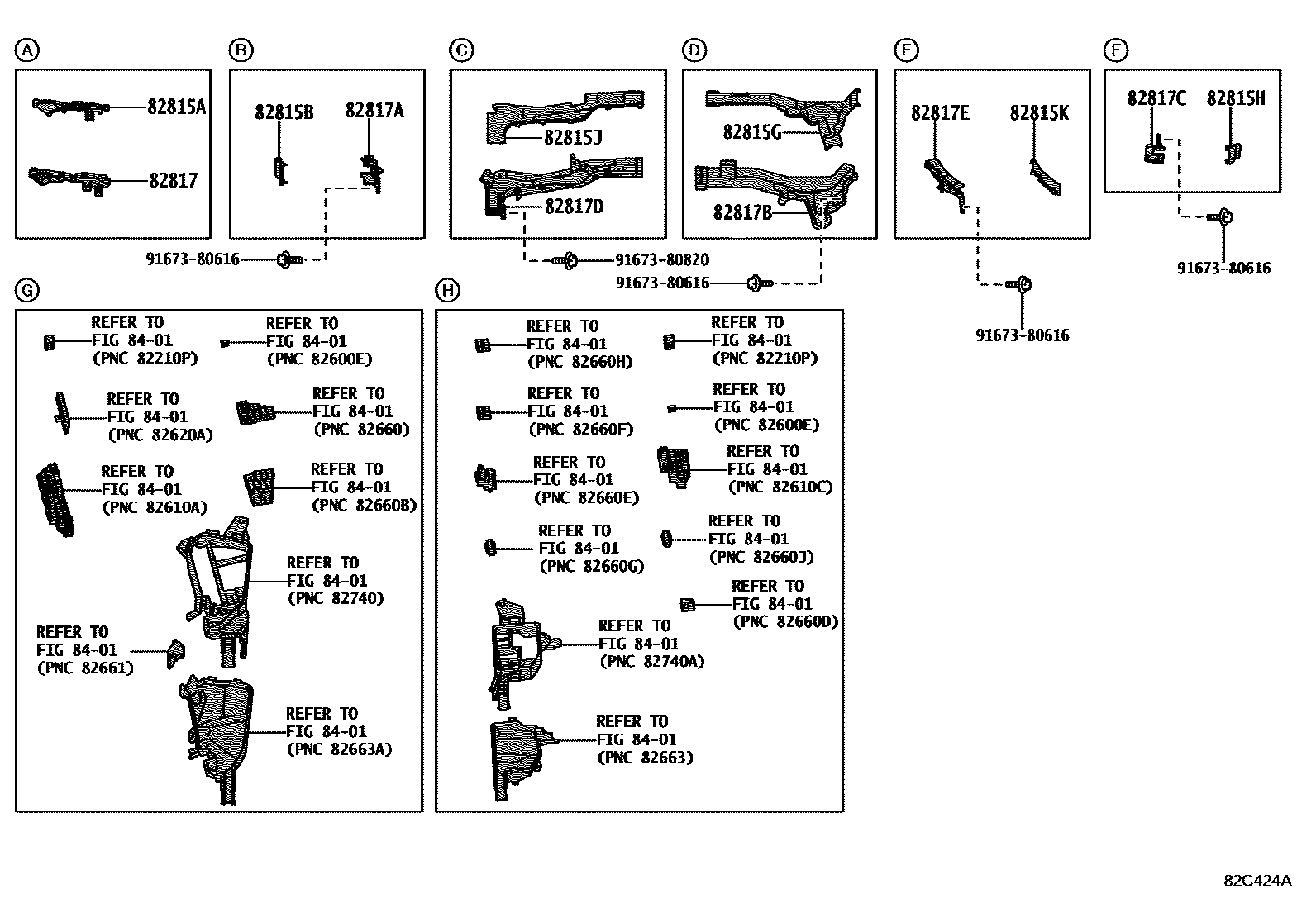

Toyota RAV4 线束和卡夹 EPC diagram — 82C424A
线束和卡夹 — 82C424A (201904 – 999999)

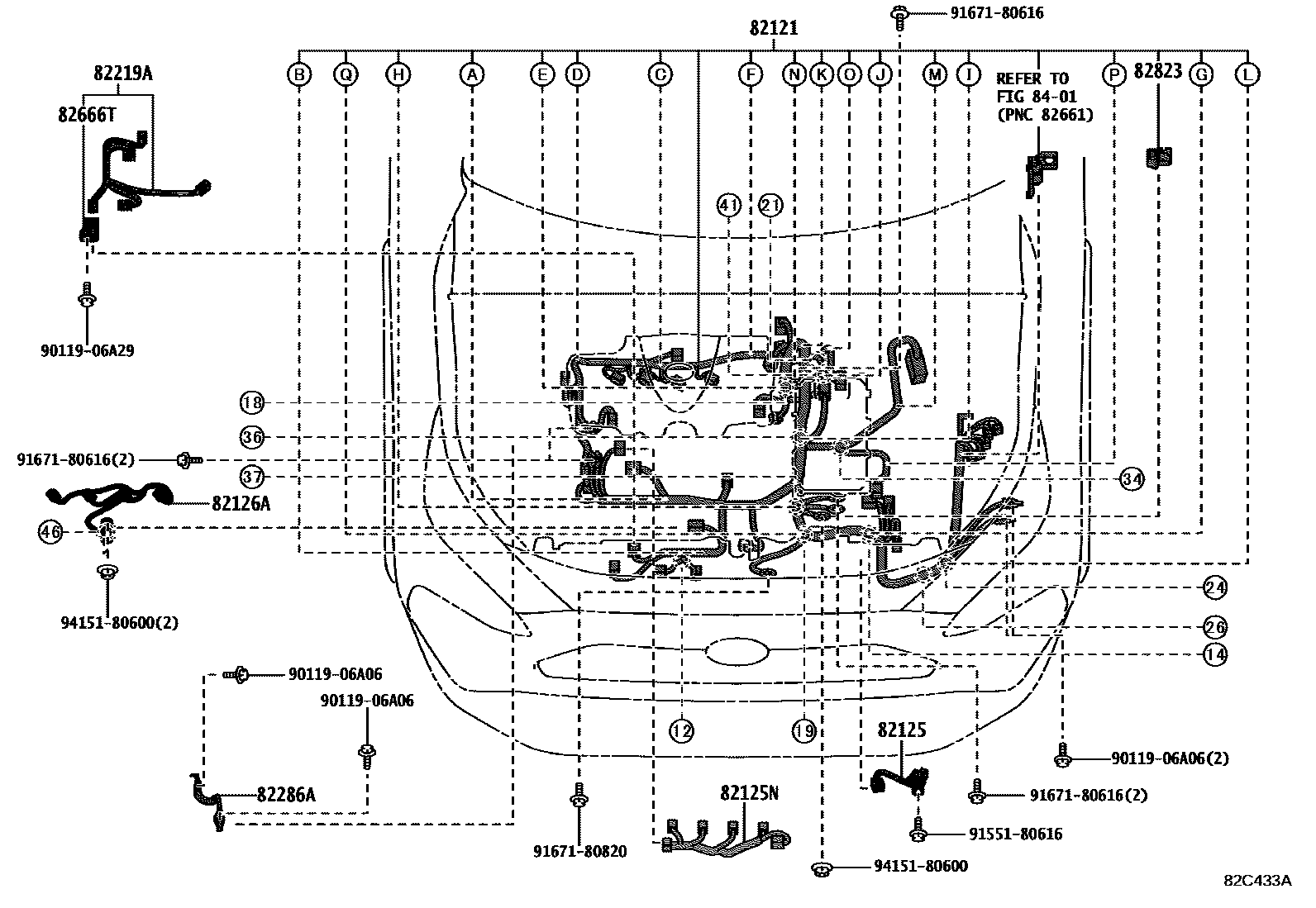

Toyota RAV4 线束和卡夹 EPC diagram — 82C433A
线束和卡夹 — 82C433A (201904 – 999999)

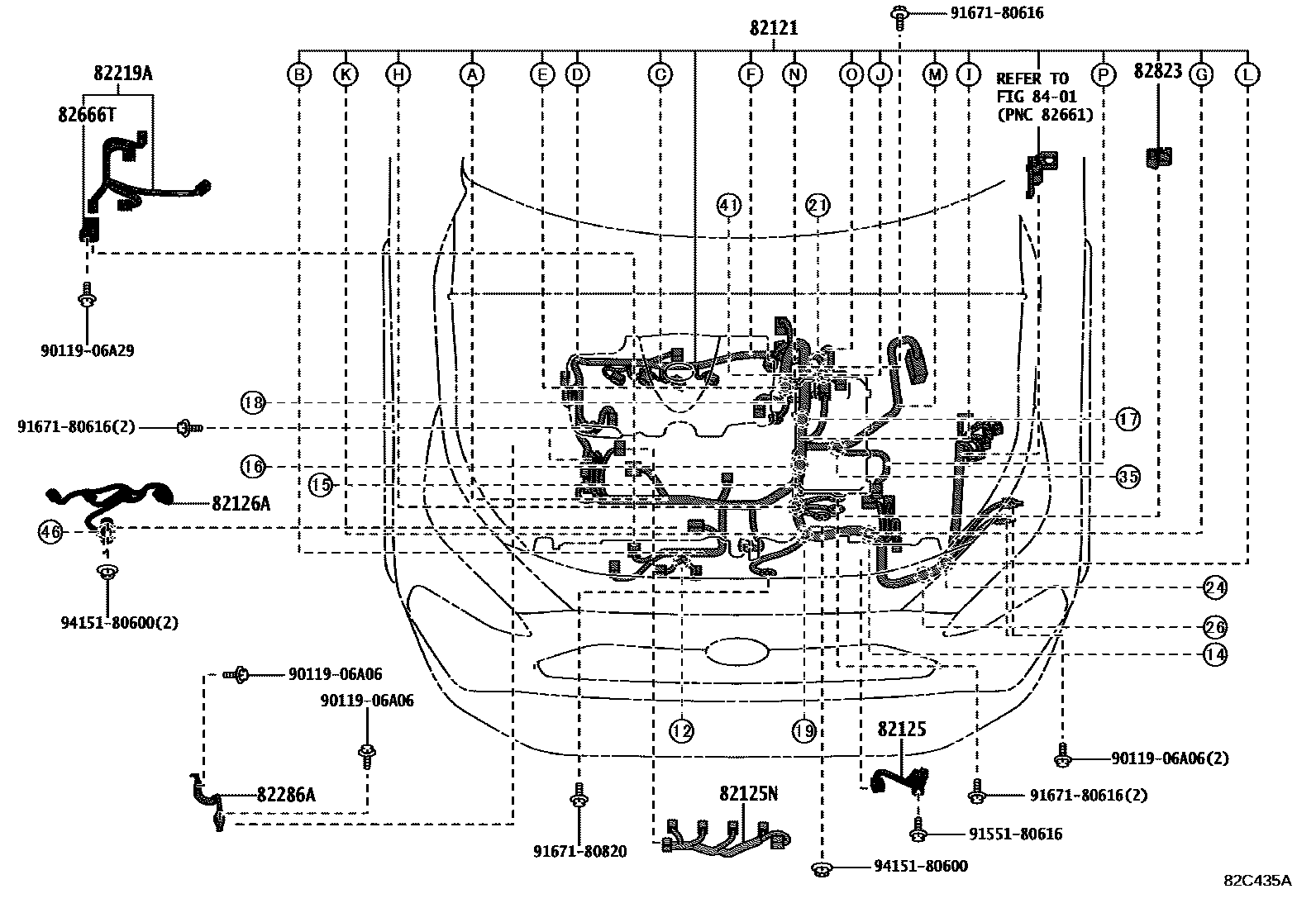

Toyota RAV4 线束和卡夹 EPC diagram — 82C435A
线束和卡夹 — 82C435A (201904 – 999999)

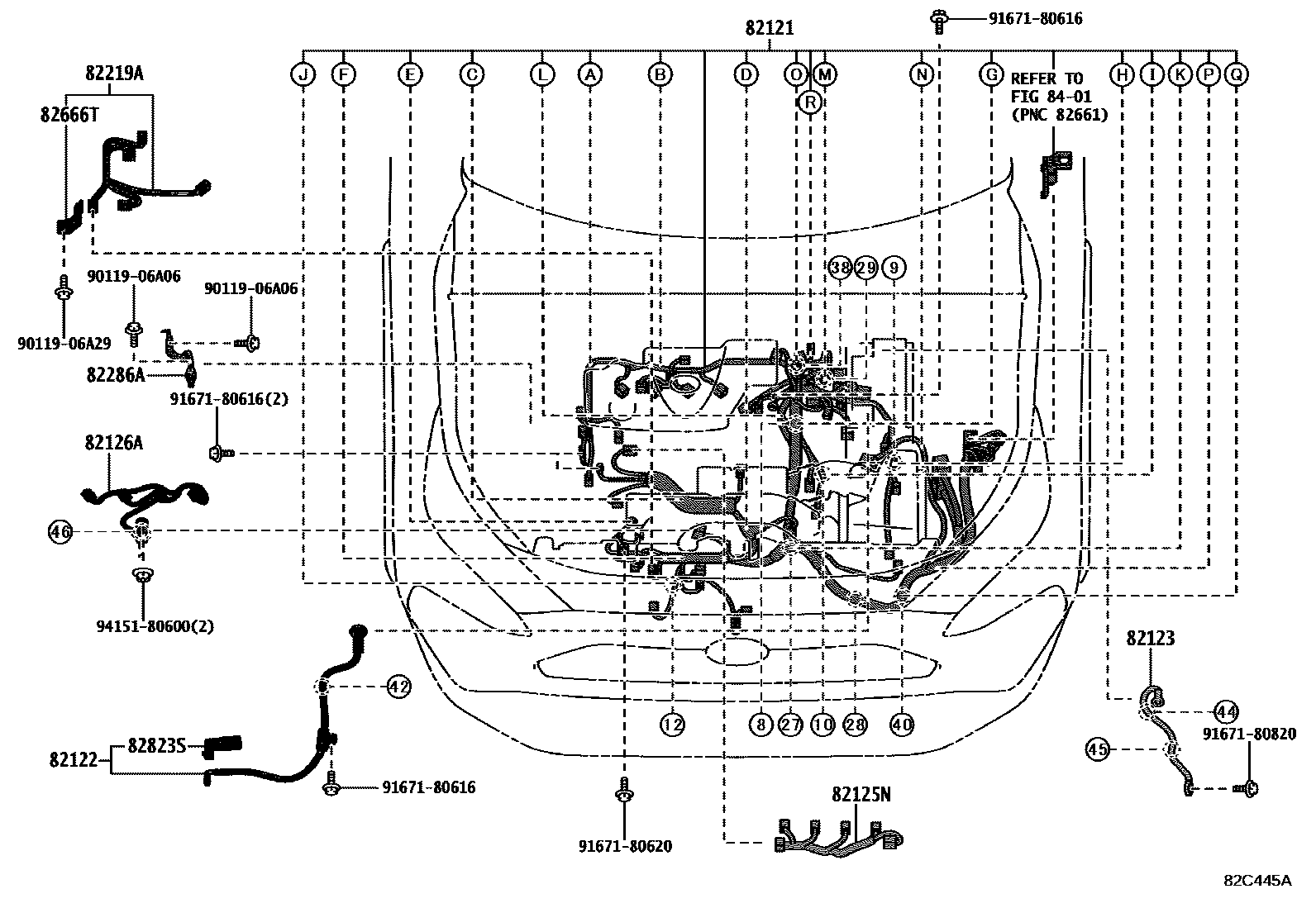

Toyota RAV4 线束和卡夹 EPC diagram — 82C445A
线束和卡夹 — 82C445A (201904 – 999999)

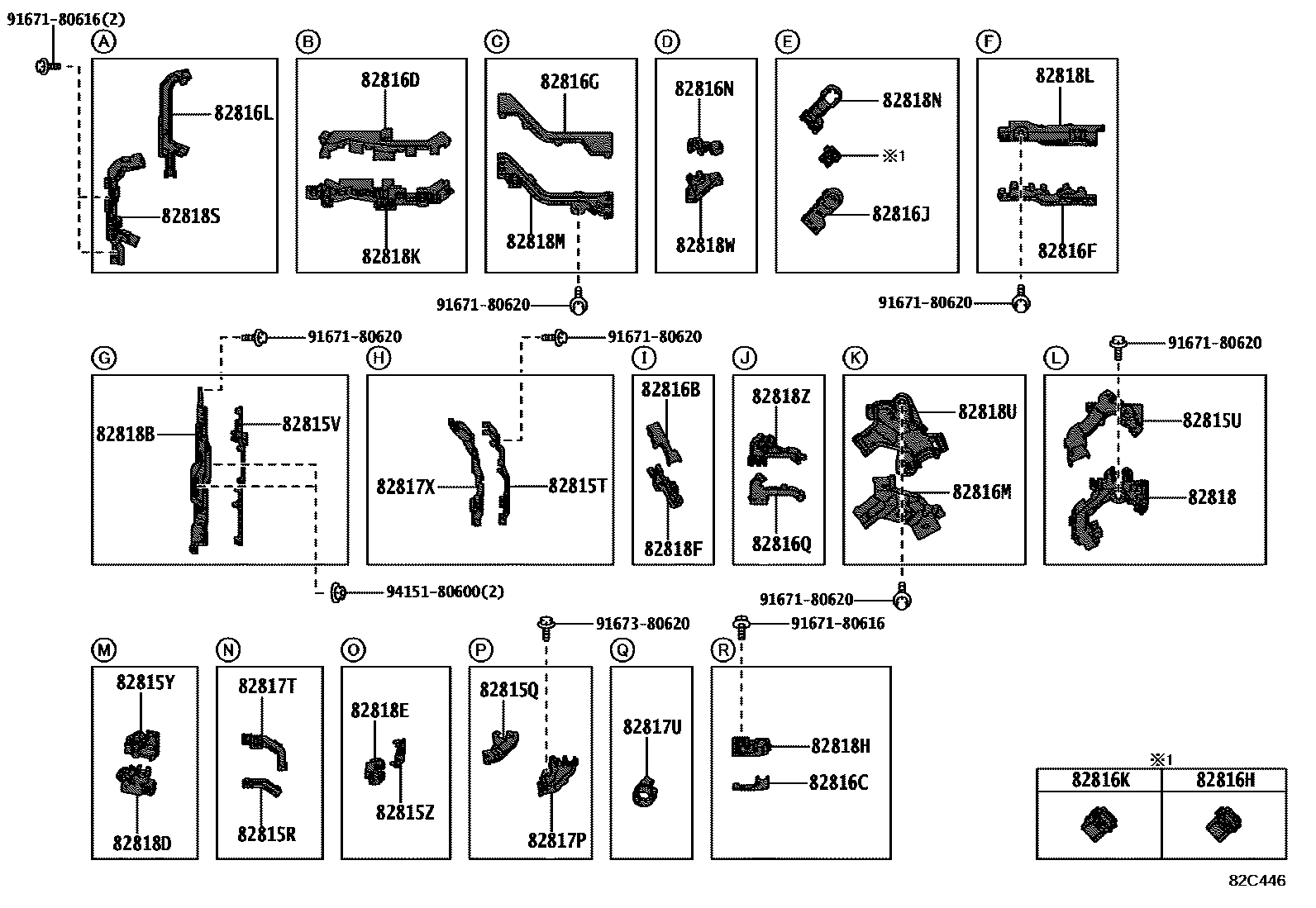

Toyota RAV4 线束和卡夹 EPC diagram — 82C446
线束和卡夹 — 82C446 (201904 – 999999)

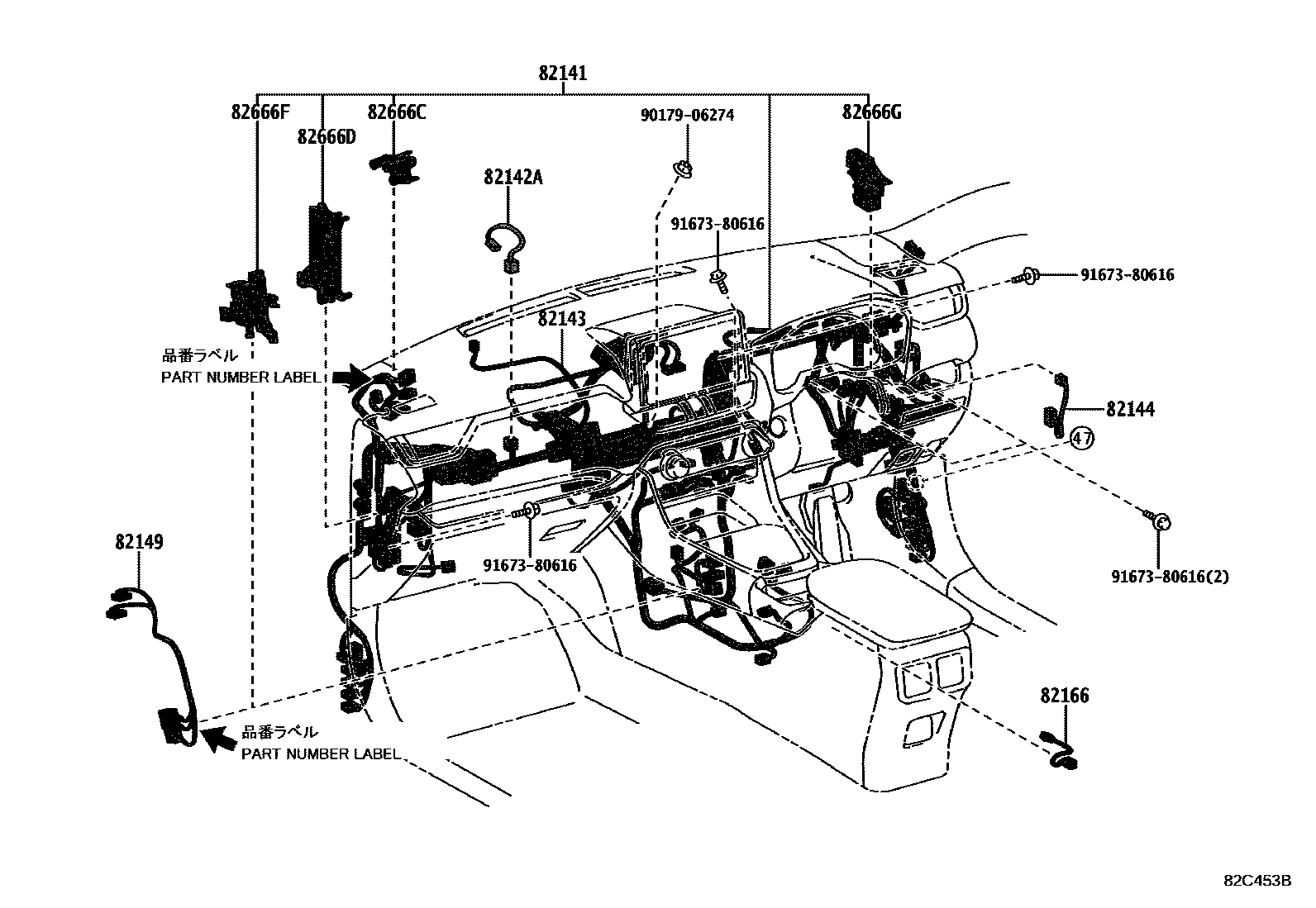

Toyota RAV4 线束和卡夹 EPC diagram — 82C453B
线束和卡夹 — 82C453B (201904 – 999999)

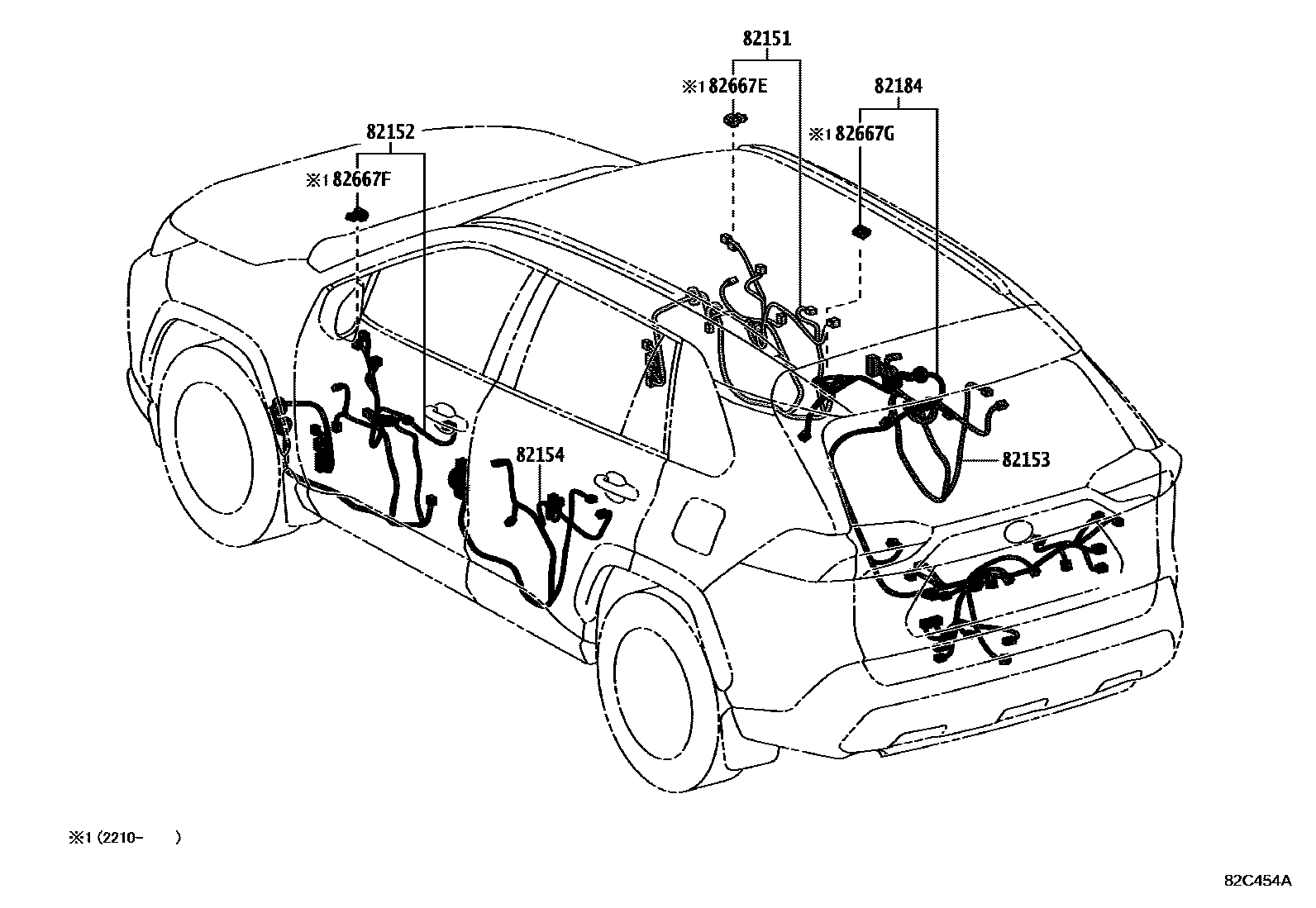

Toyota RAV4 线束和卡夹 EPC diagram — 82C454A
线束和卡夹 — 82C454A (201904 – 999999)

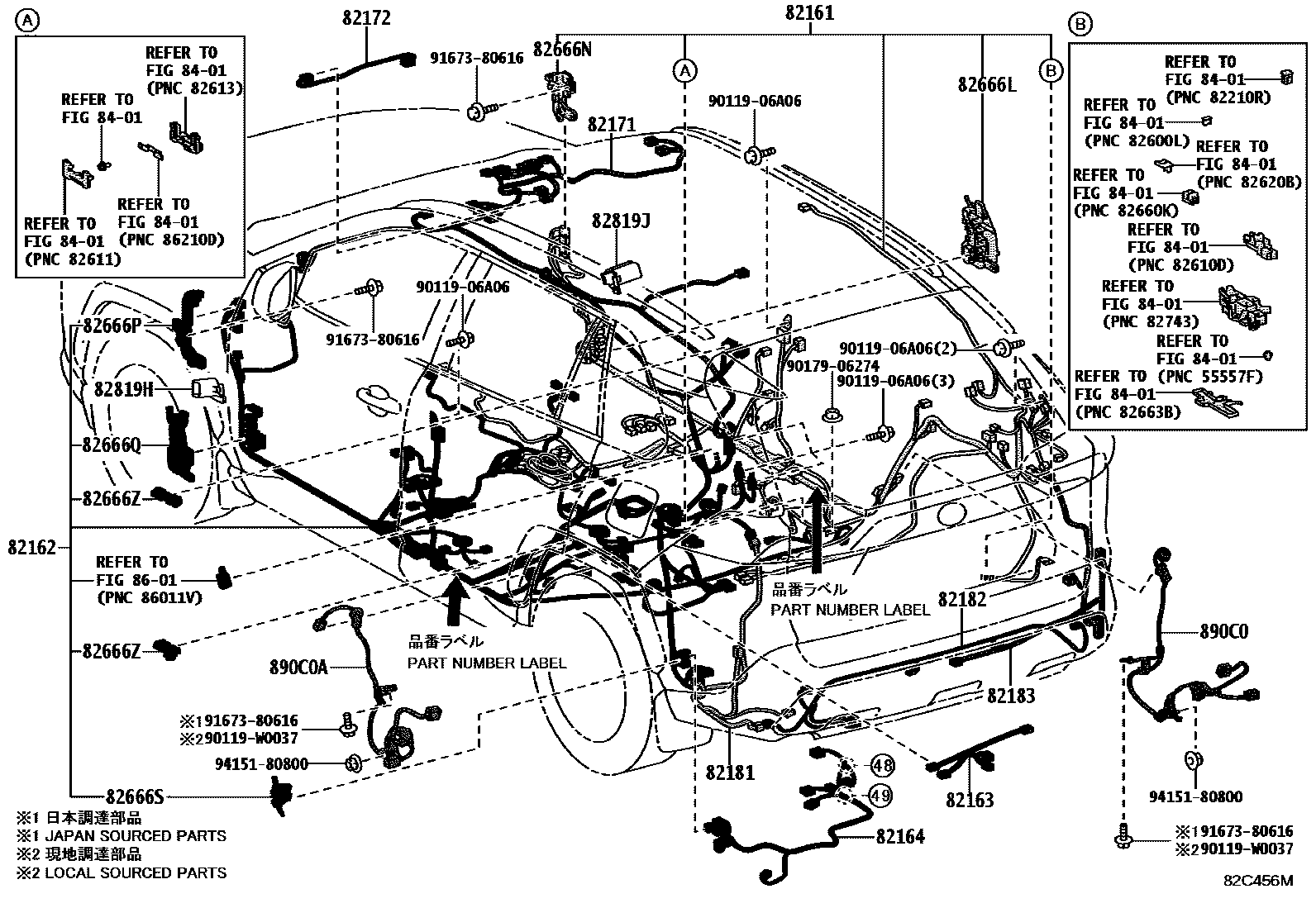

Toyota RAV4 线束和卡夹 EPC diagram — 82C456M
线束和卡夹 — 82C456M (201904 – 999999)

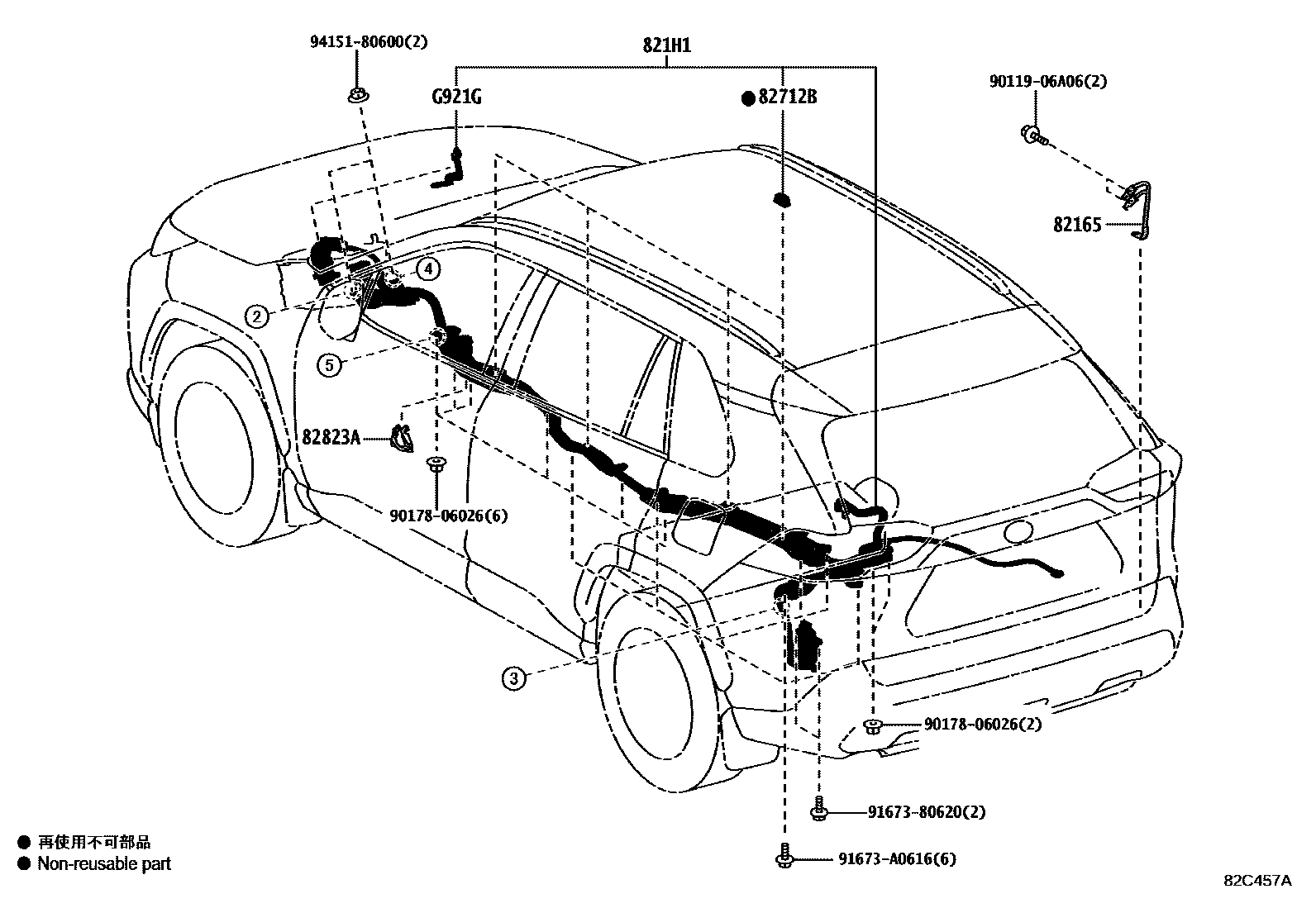

Toyota RAV4 线束和卡夹 EPC diagram — 82C457A
线束和卡夹 — 82C457A (201904 – 999999)

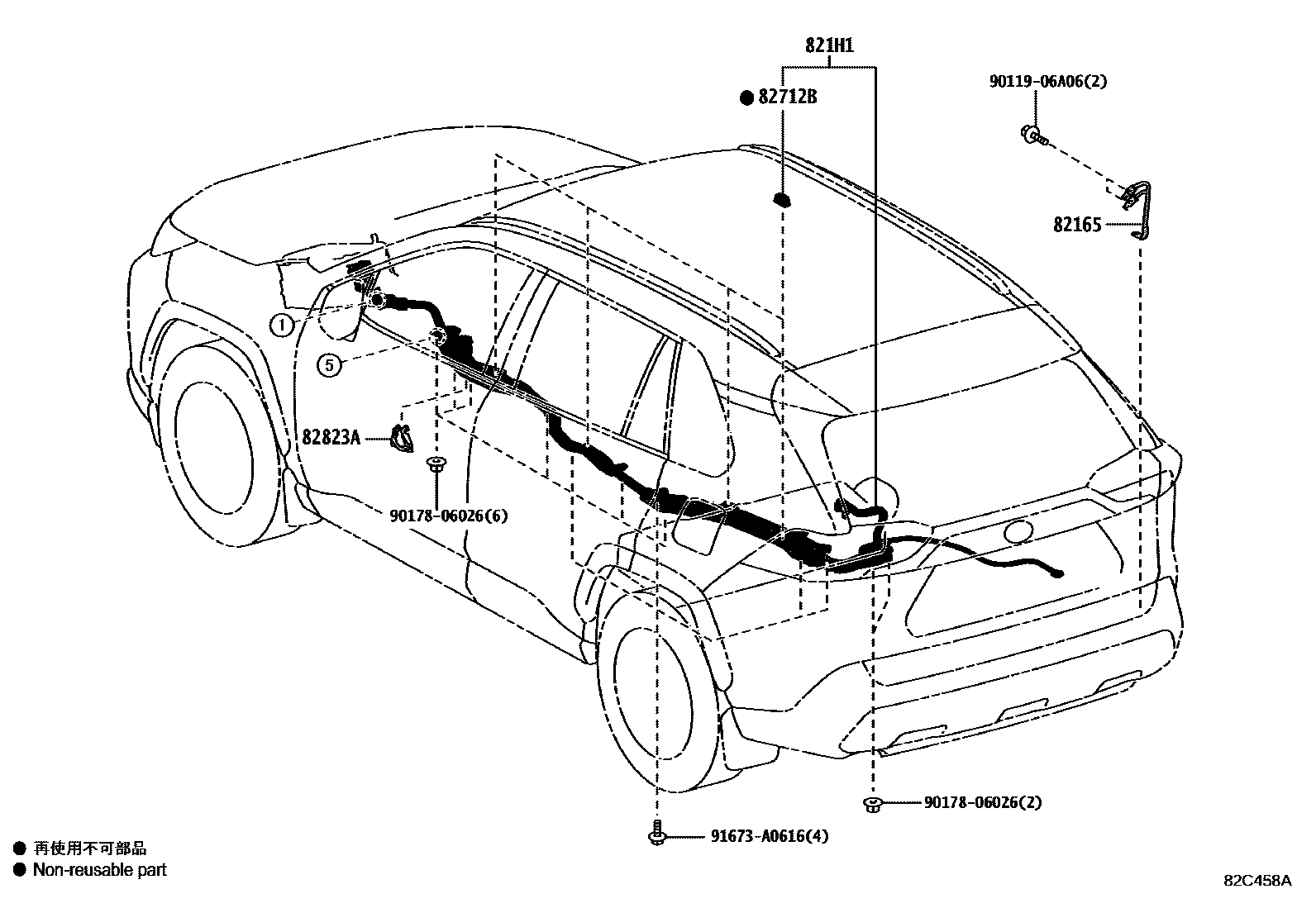

Toyota RAV4 线束和卡夹 EPC diagram — 82C458A
线束和卡夹 — 82C458A (201904 – 999999)

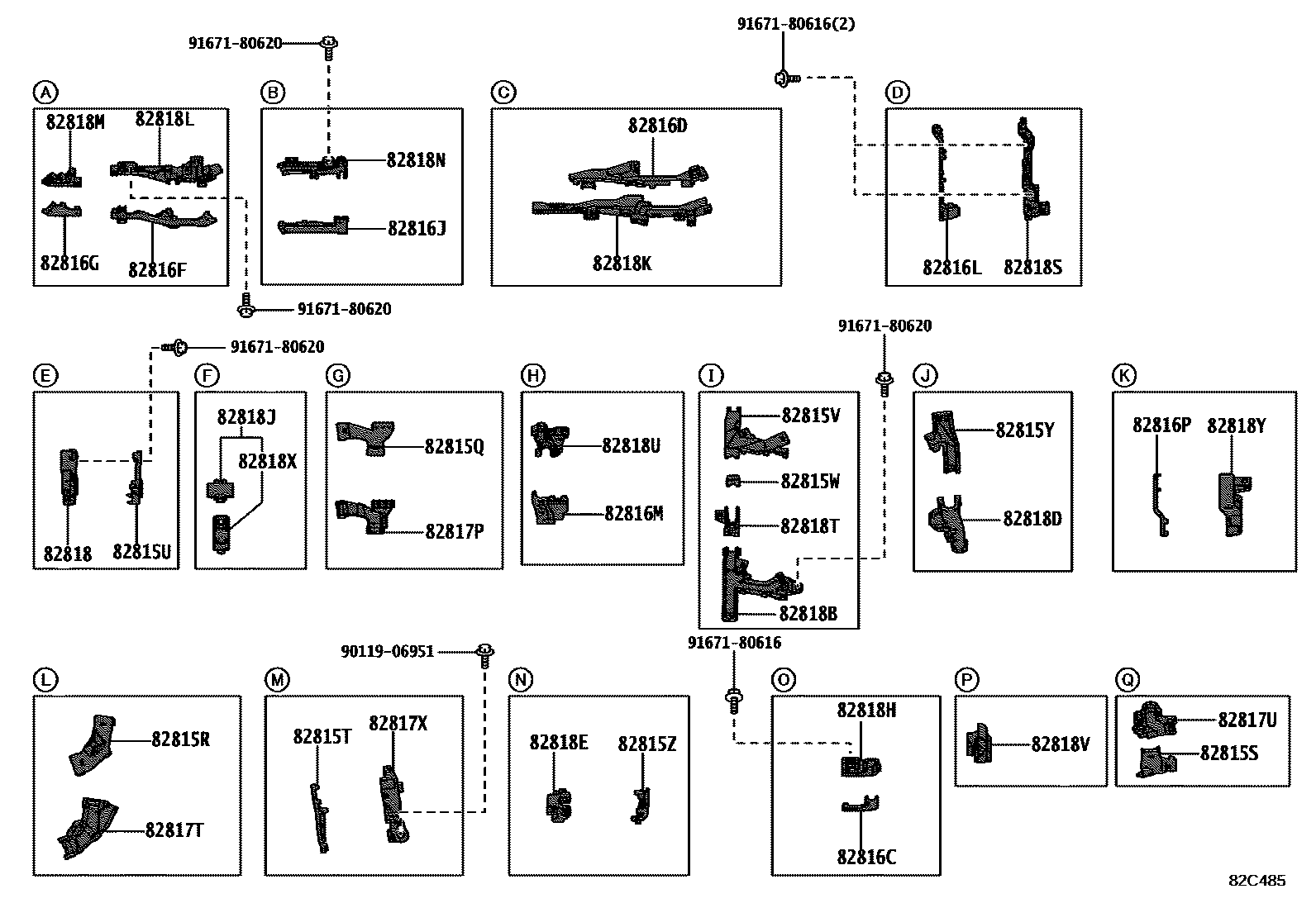

Toyota RAV4 线束和卡夹 EPC diagram — 82C485
线束和卡夹 — 82C485 (201904 – 999999)

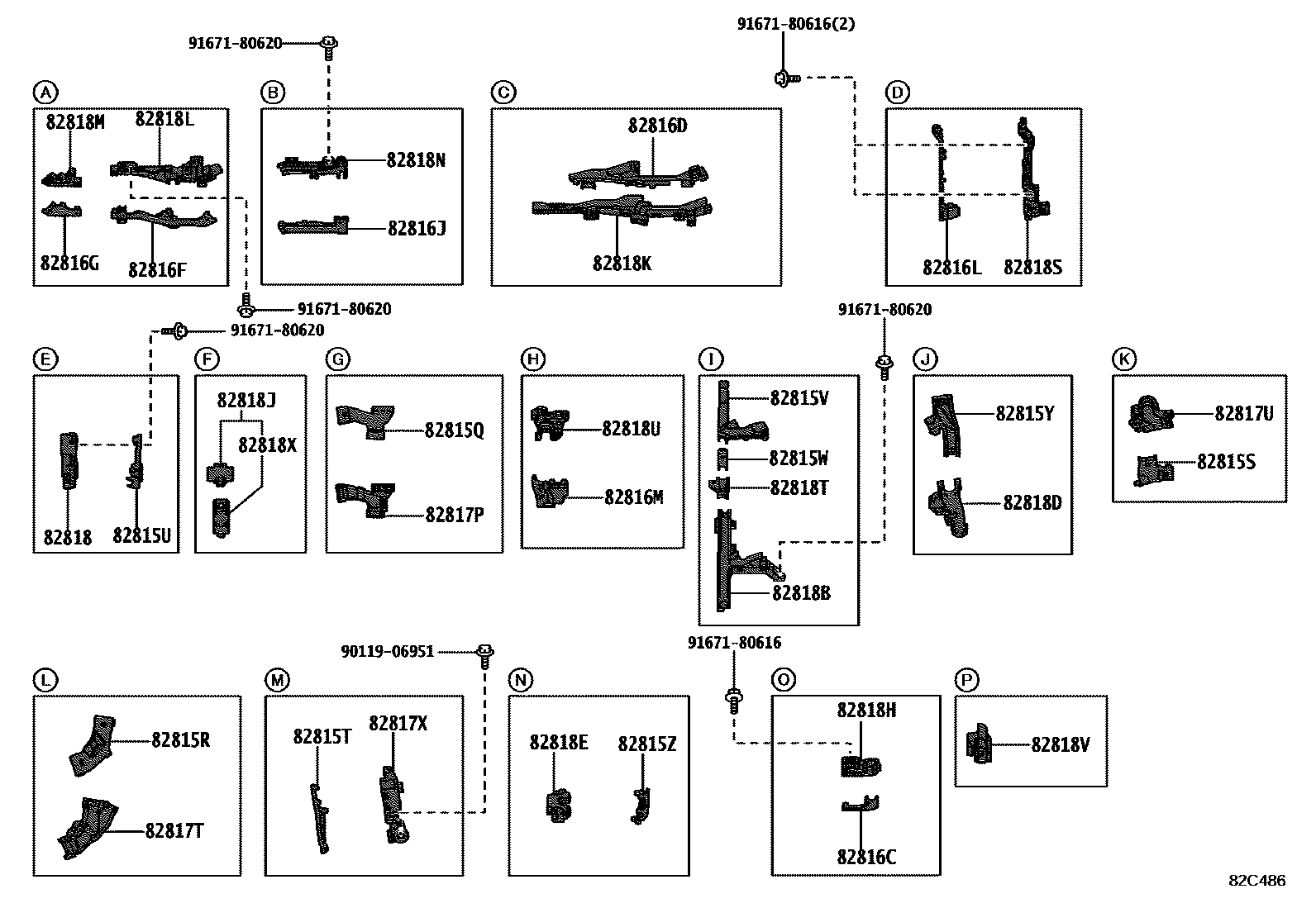

Toyota RAV4 线束和卡夹 EPC diagram — 82C486
线束和卡夹 — 82C486 (201904 – 999999)

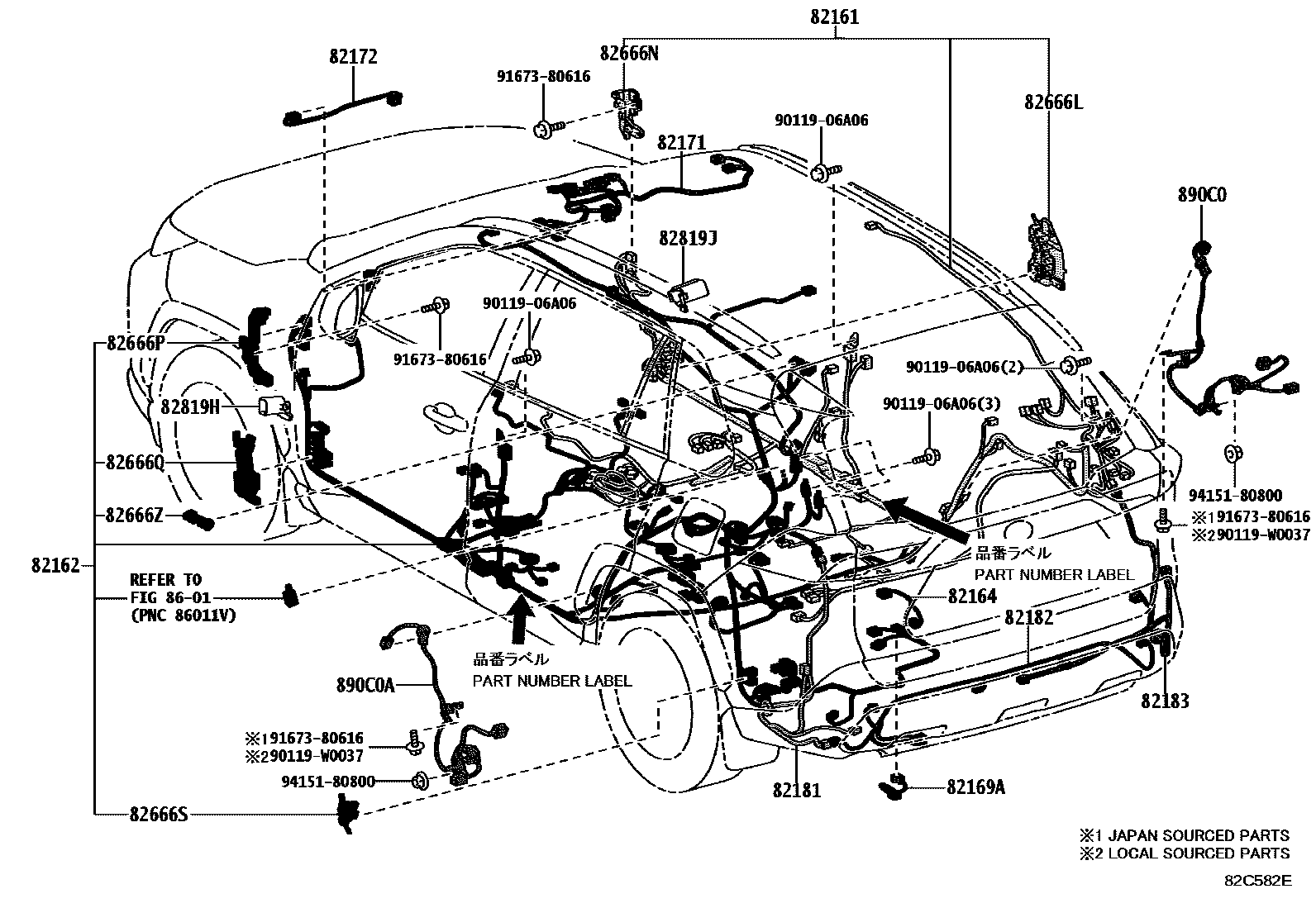

Toyota RAV4 线束和卡夹 EPC diagram — 82C582E
线束和卡夹 — 82C582E (201904 – 999999)

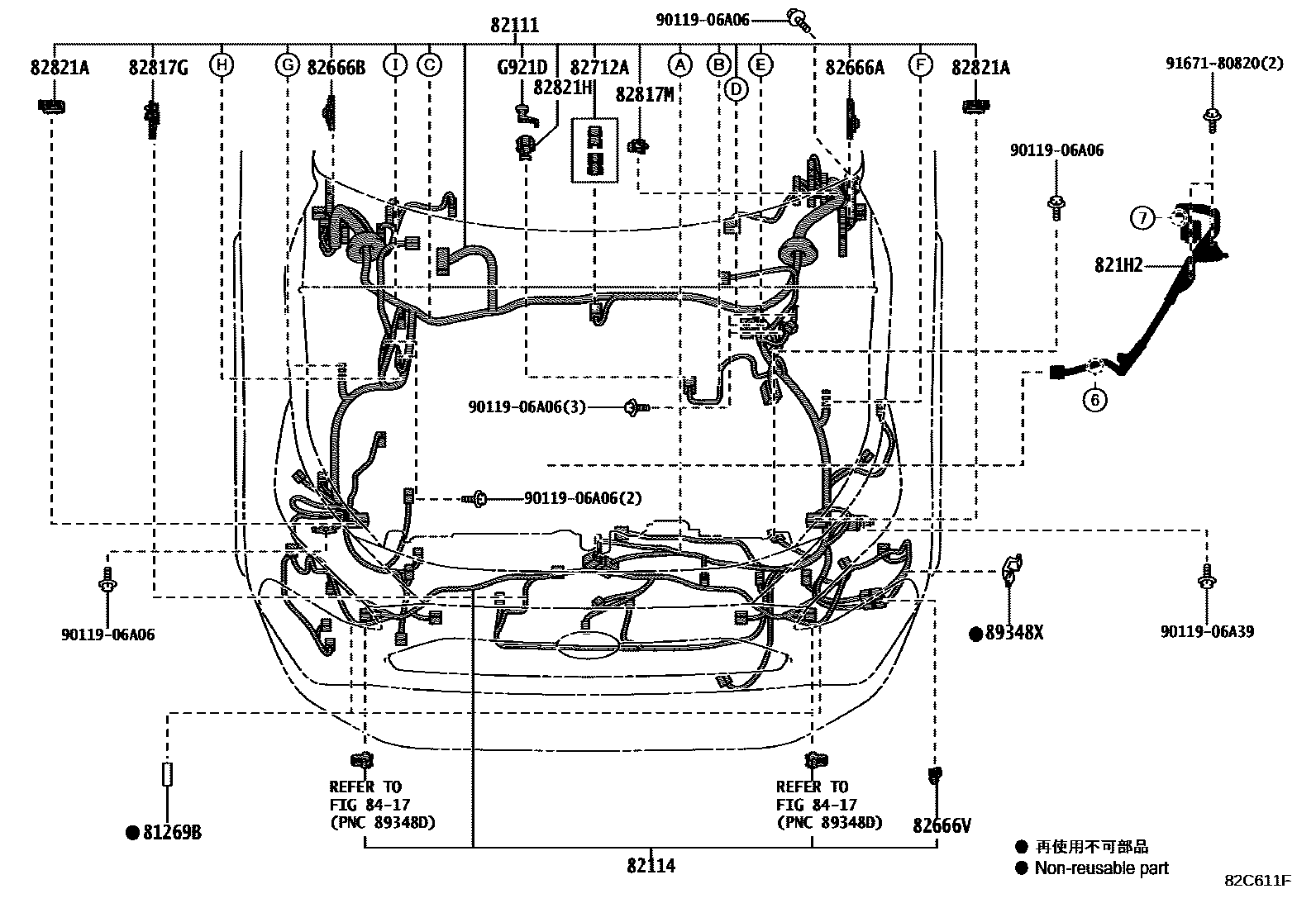

Toyota RAV4 线束和卡夹 EPC diagram — 82C611F
线束和卡夹 — 82C611F (201904 – 999999)

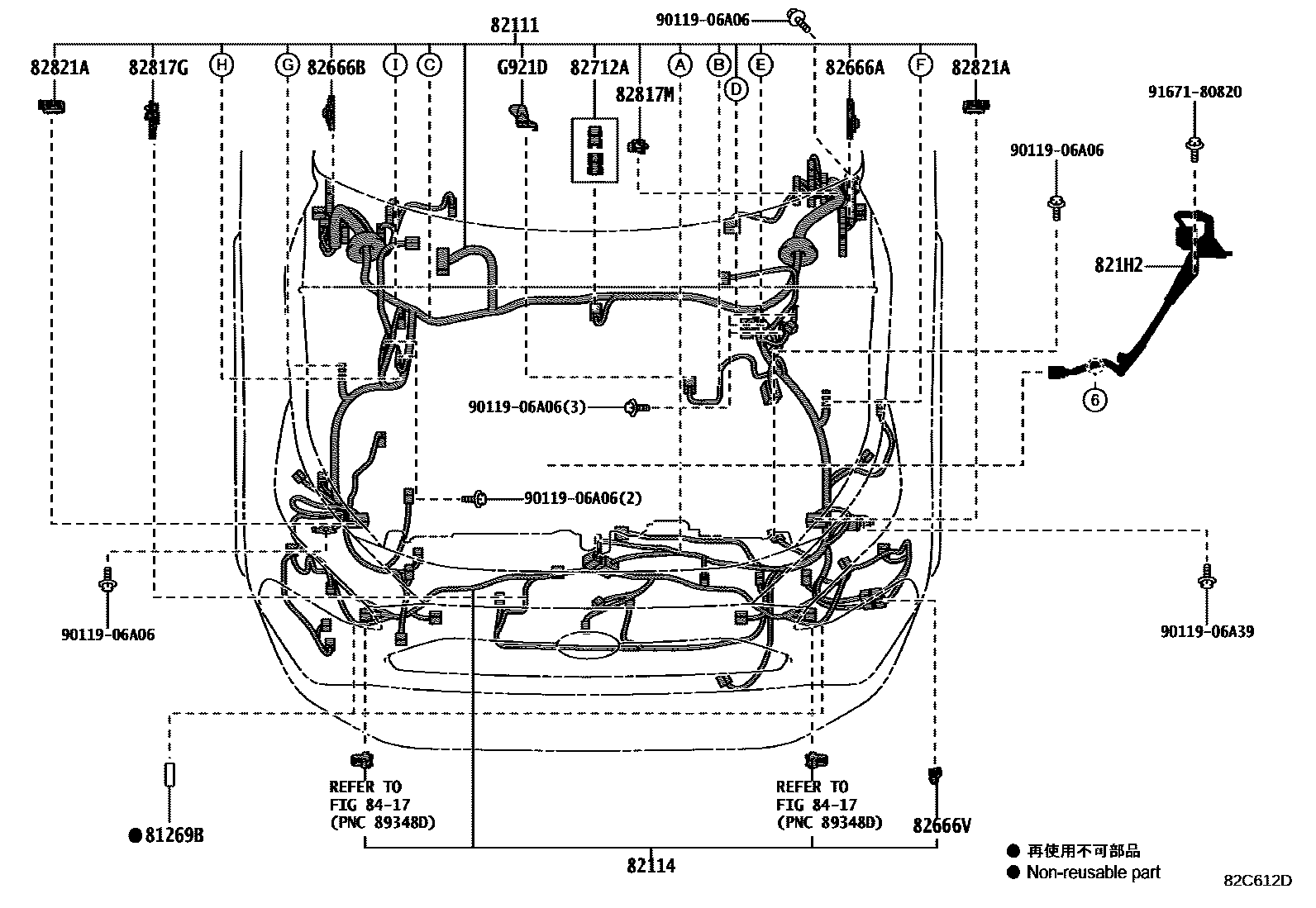

Toyota RAV4 线束和卡夹 EPC diagram — 82C612D
线束和卡夹 — 82C612D (201904 – 999999)

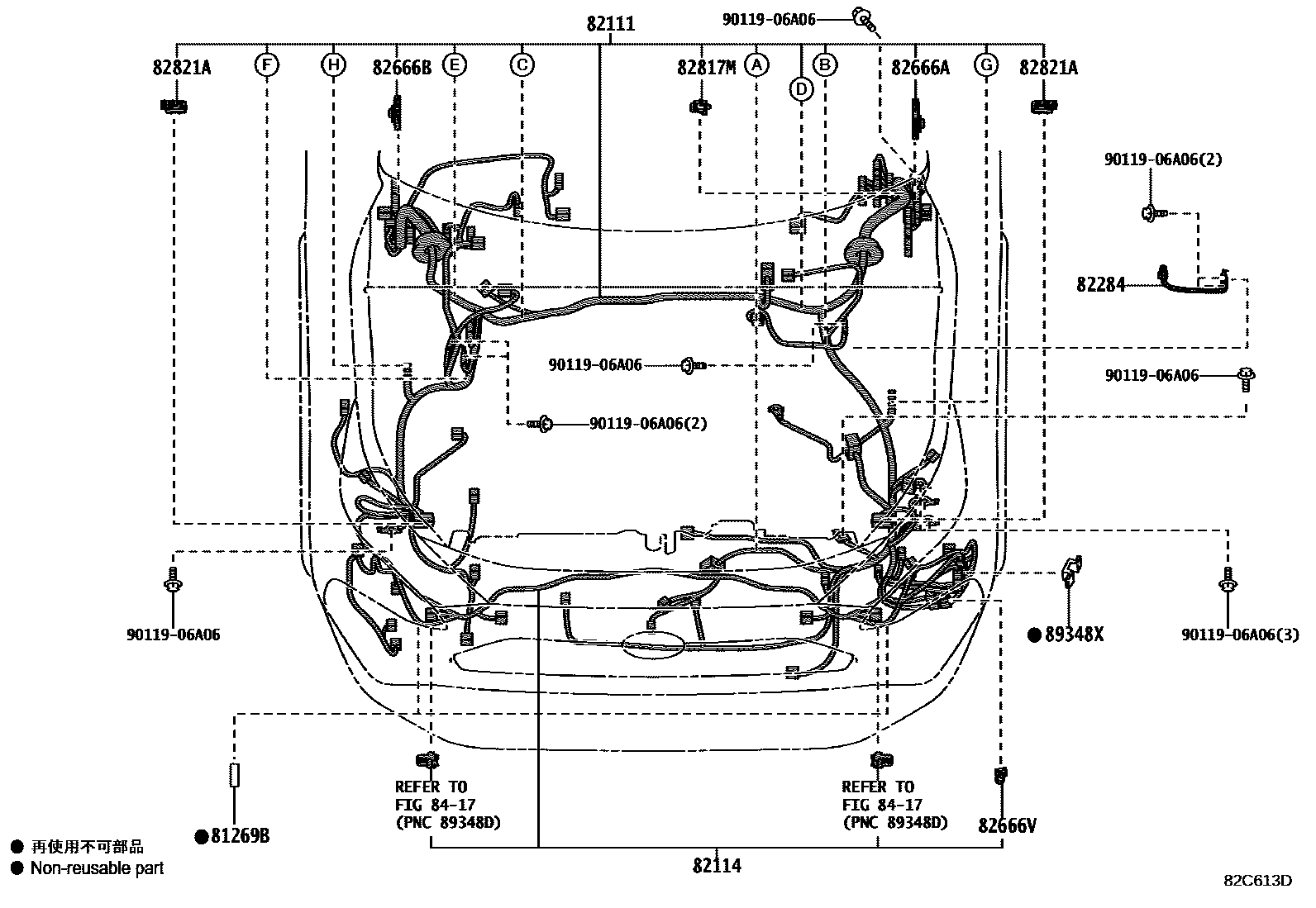

Toyota RAV4 线束和卡夹 EPC diagram — 82C613D
线束和卡夹 — 82C613D (201904 – 999999)

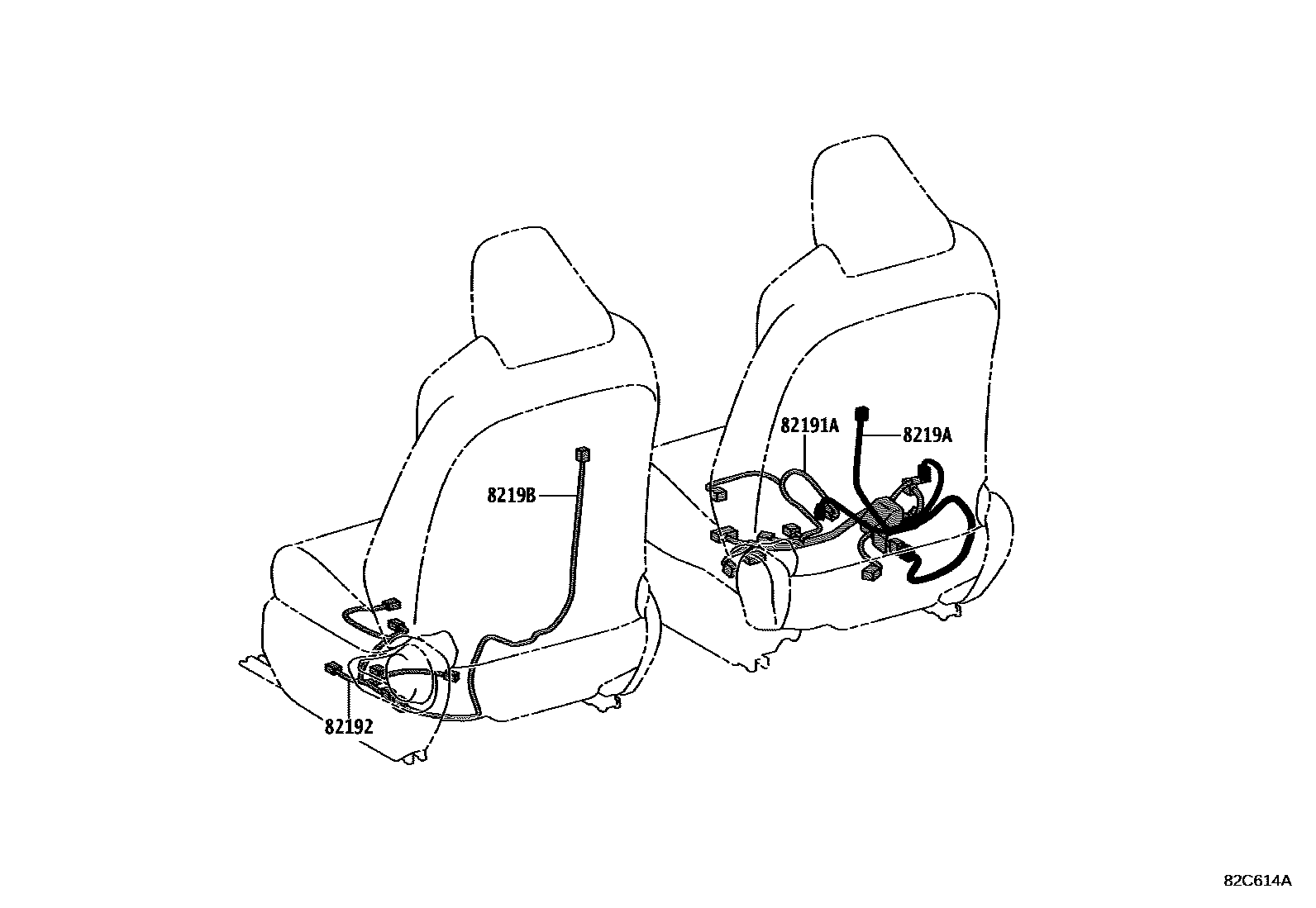

Toyota RAV4 线束和卡夹 EPC diagram — 82C614A
线束和卡夹 — 82C614A (201904 – 999999)

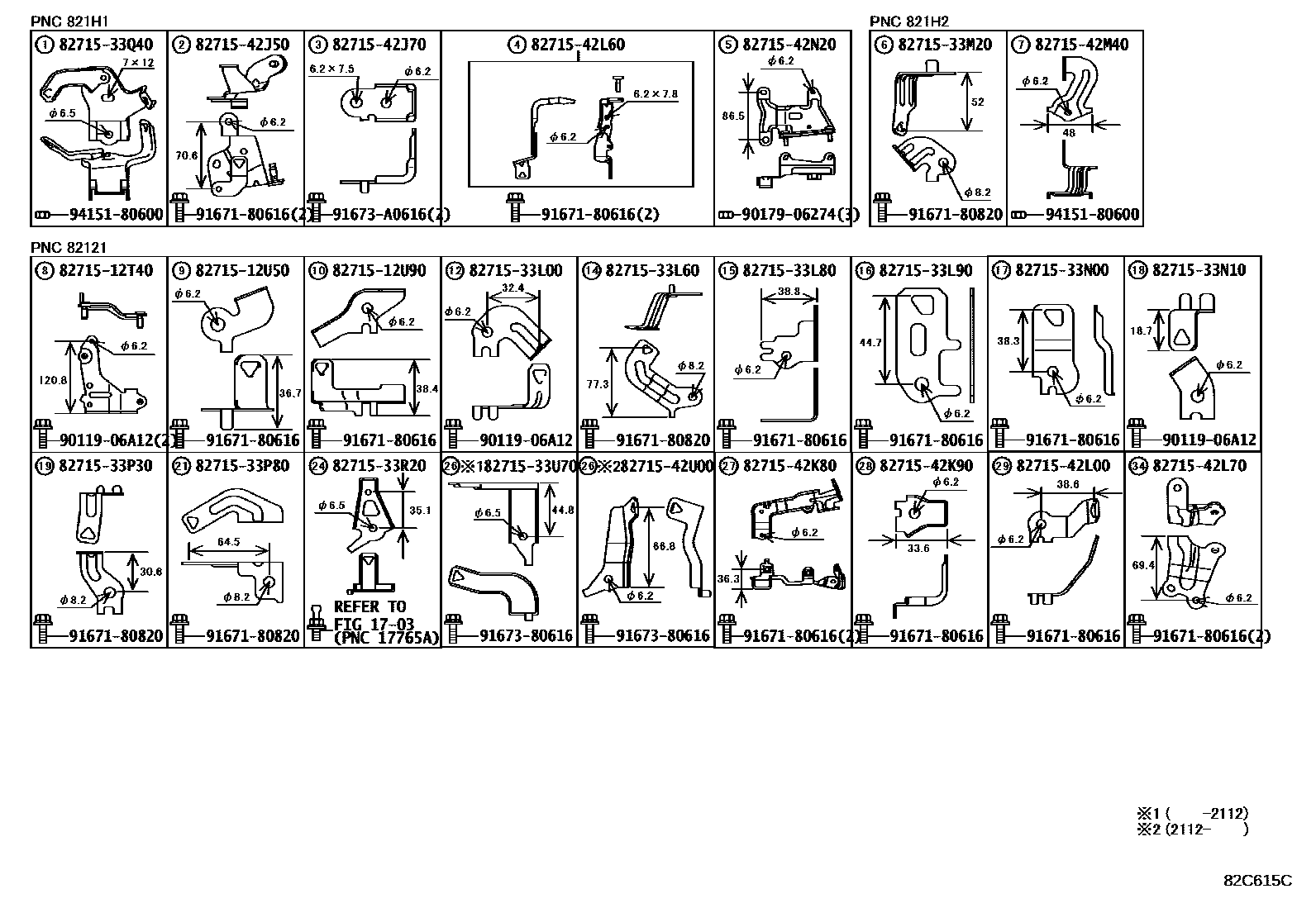

Toyota RAV4 线束和卡夹 EPC diagram — 82C615C
线束和卡夹 — 82C615C (201904 – 999999)

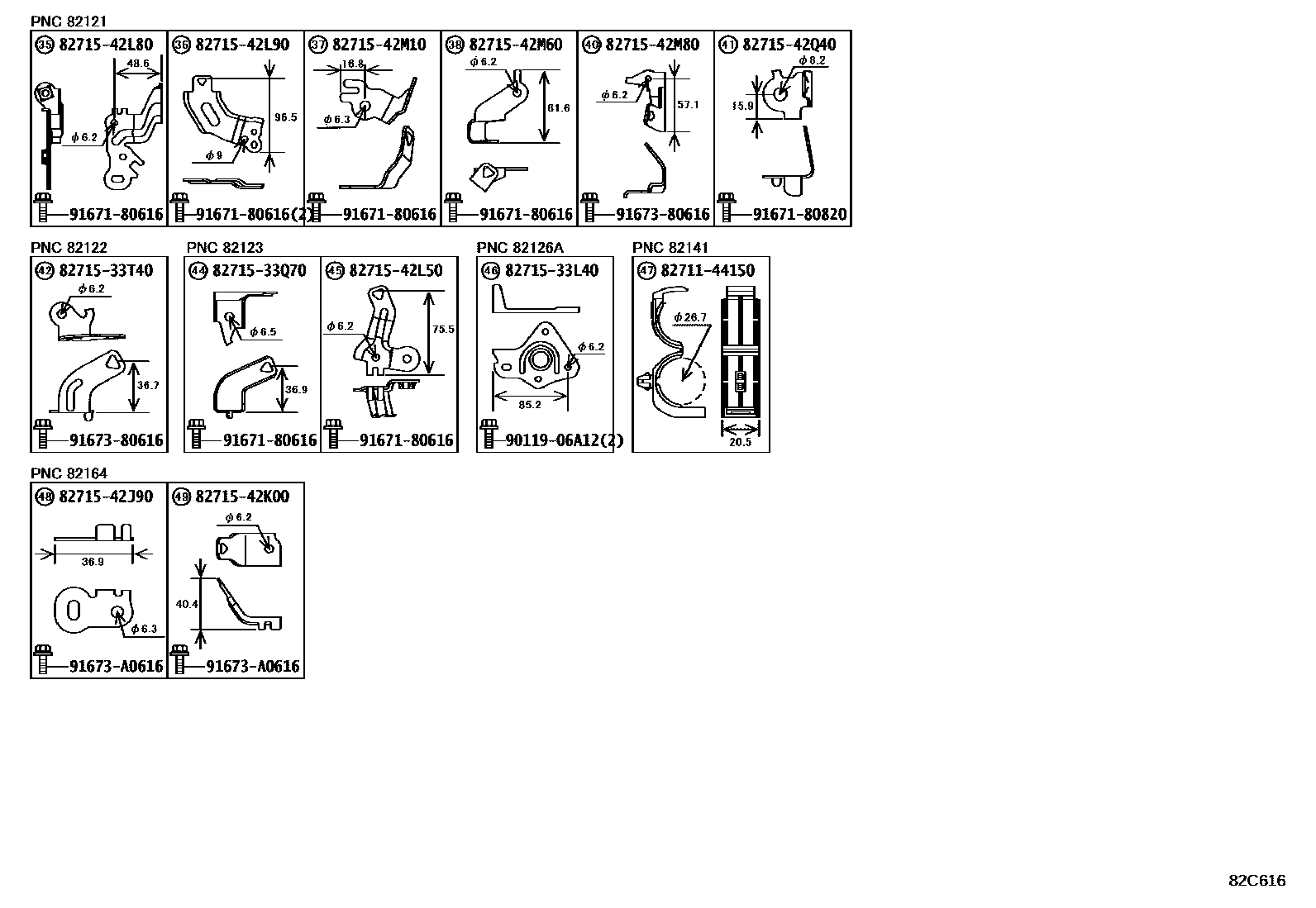

Toyota RAV4 线束和卡夹 EPC diagram — 82C616
线束和卡夹 — 82C616 (201904 – 999999)

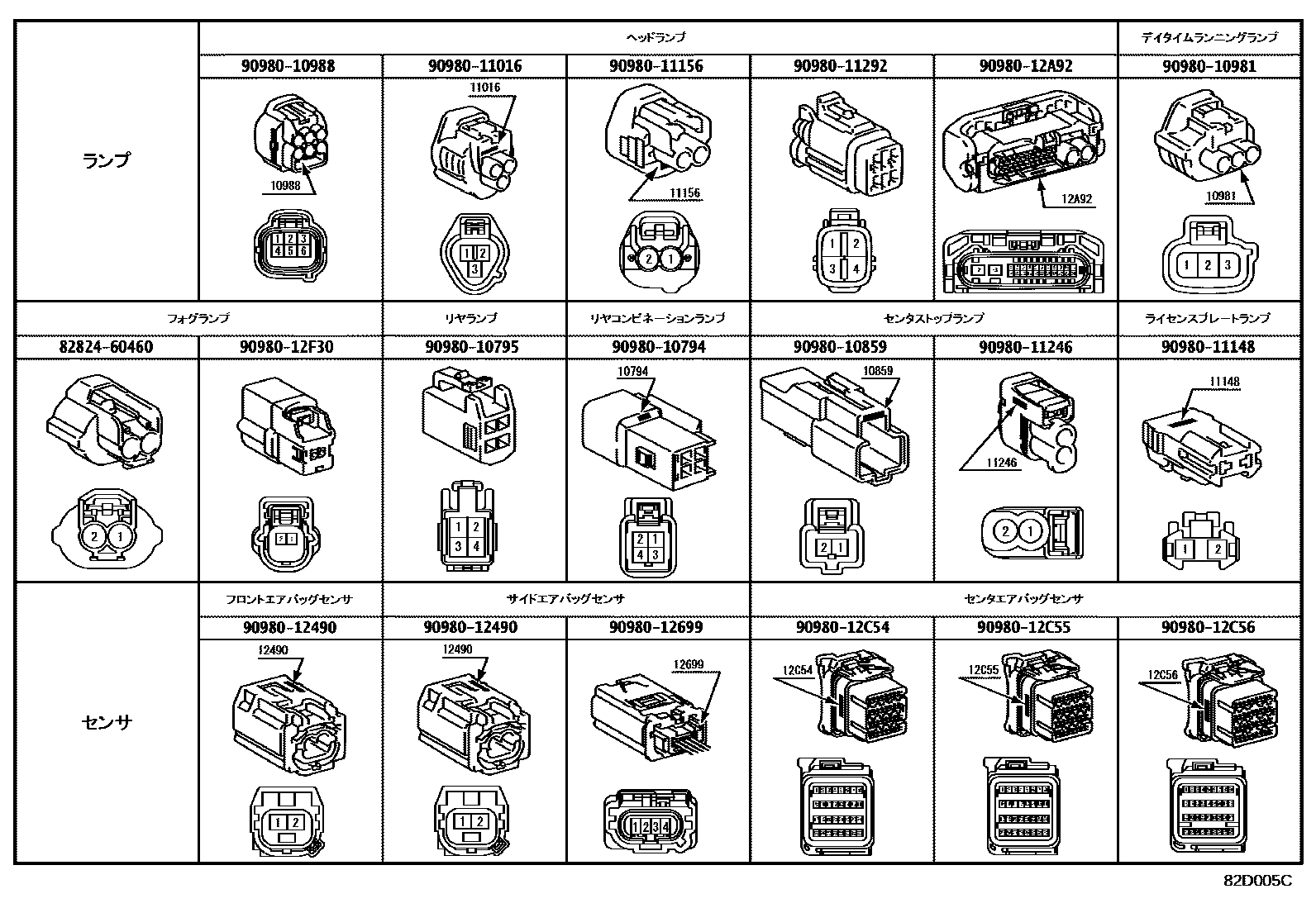

Toyota RAV4 线束和卡夹 EPC diagram — 82D005C
线束和卡夹 — 82D005C (201904 – 999999)

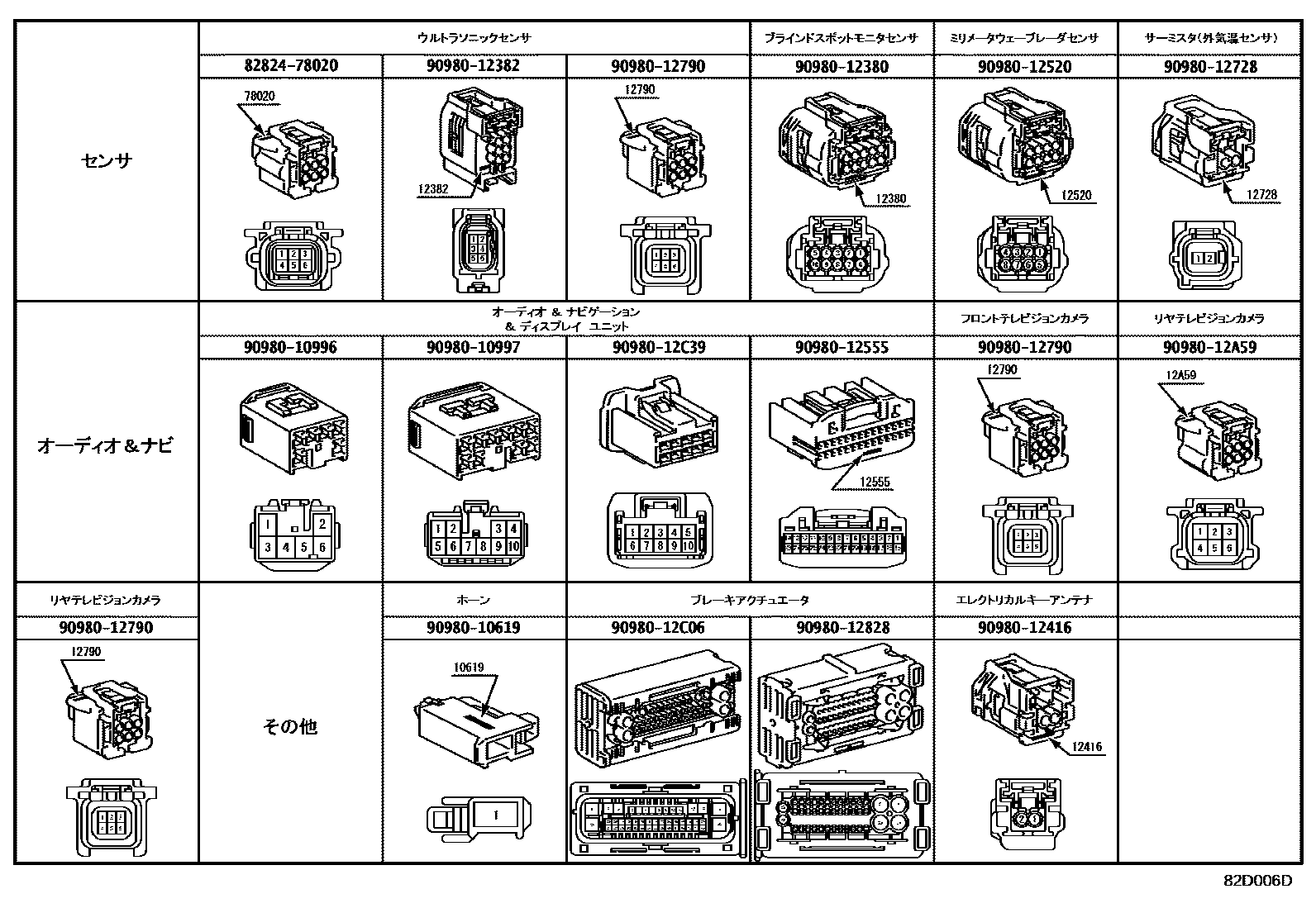

Toyota RAV4 线束和卡夹 EPC diagram — 82D006D
线束和卡夹 — 82D006D (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
81269BToyota part81269-42010 · 81269-42040
82111Engine room main wiring harness82111-4AS30 · 82111-4AS31 · 82111-4AS32 · 82111-4AS40 · 82111-4AS41 · 82111-4AT50 · 82111-4AT51 · 82111-4AT52 · 82111-4AT53 · 82111-4AT60 · 82111-4AT61 · 82111-4AY00 · 82111-4AY01 · 82111-4AY20 · 82111-4AY21 · 82115-42200 · 82115-42210 · 82115-42M60 · 82115-42N30 · 82115-42N31
82114Engine room wiring harness No. 482114-42090 · 82114-42140 · 82114-42190 · 82114-42240 · 82114-42241 · 82114-42242 · 82114-42243 · 82114-42250 · 82114-42251 · 82114-42252 · 82114-42253 · 82114-42260 · 82114-42261 · 82114-42270 · 82114-42271 · 82114-42280 · 82114-42281 · 82114-42282 · 82114-42283 · 82114-42830 · 82114-42831 · 82114-42840 · 82114-42841
82121Engine wiring harness82121-42L60 · 82121-42L80 · 82121-42N60 · 82121-42N61 · 82121-42N62 · 82121-42N80 · 82121-42N81 · 82121-42N82 · 82121-42R00 · 82121-42S10
82122Engine No. 2 wiring harness82122-42180
82123Engine No. 3 wiring harness82123-42350
82125Transmission wiring harness82125-33270
82125NEngine No. 5 wiring harness82125-12660 · 82125-33180 · 82125-33220
82126AToyota part82126-12010 · 82126-33050
82141Dashboard wiring harness82141-4BC40 · 82141-4BC41 · 82141-4BF10 · 82141-4BF11 · 82141-4BF12 · 82141-4BX90 · 82141-4BX91 · 82141-4BY00 · 82141-4BY01 · 82141-4BZ90 · 82141-4BZ91 · 82145-42180 · 82145-42181 · 82145-42200 · 82145-42201 · 82145-42210 · 82145-42211 · 82145-42A20 · 82145-42A30 · 82145-42B00 · 82145-42K10 · 82145-42K20 · 82145-42K30 · 82145-42K40 · 82145-42R80 · 82145-42R81 · 82145-42S00 · 82145-42S01
82142AInstrument panel wiring harness No. 282140-42070
82143Instrument panel wiring harness No. 382143-42090 · 82143-42130 · 82143-42230 · 82143-42240
82144Instrument panel wiring harness No. 482144-42070 · 82144-42071
82149Column No. 3 wiring harness82149-42010 · 82149-42110 · 82149-42200 · 82149-42350 · 82149-42420
82151Right front door wiring harness82151-42F50 · 82151-42F51 · 82151-42F52 · 82151-42F70 · 82151-42F80 · 82151-42L90 · 82151-42L91 · 82151-42L92 · 82151-42M00 · 82151-42M01 · 82151-42V40
82152Left front door wiring harness82152-42F30 · 82152-42F40 · 82152-42F41 · 82152-42L70 · 82152-42L71 · 82152-42L72 · 82152-42S90 · 82152-42S91
82153Rear door wiring harness No. 182153-42200 · 82153-42201 · 82153-42220 · 82153-42260 · 82153-42261
82154Rear door wiring harness No. 282154-42080 · 82154-42081 · 82154-42100 · 82154-42140 · 82154-42141
82161floor wiring harness82161-42V60 · 82161-42V70 · 82161-42V71 · 82161-4A340 · 82161-4A341 · 82161-4A380 · 82161-4A381 · 82161-4A382 · 82161-4A410 · 82161-4A411 · 82161-4A420 · 82161-4A421 · 82161-4A422 · 82161-4AD10 · 82161-4AD11 · 82161-4AD12 · 82161-4AD20 · 82161-4AD21 · 82161-4AE70 · 82161-4AE71 · 82161-4AE72 · 82161-4AE90 · 82161-4AE91 · 82161-4AF20 · 82161-4AF21 · 82161-4AF22 · 82161-4AF30 · 82161-4AF31 · 82161-4B590 · 82161-4B610 · 82161-4B620
82162Floor wiring harness No. 282162-42L90 · 82162-42M10 · 82162-42N20 · 82162-42N21 · 82162-42N40 · 82162-42N41 · 82162-42T50 · 82162-42T51 · 82162-42T60 · 82162-42T61 · 82162-42T70 · 82162-42T71 · 82162-42T80 · 82162-42T81 · 82162-42W10 · 82162-42W11 · 82162-42W30 · 82162-42W31 · 82162-42W40 · 82162-42W41 · 82162-4A280 · 82162-4A290 · 82162-4A320 · 82162-4A330 · 82162-4A331 · 82162-4A340 · 82162-4A380 · 82162-4A390 · 82162-4A391 · 82162-4AL00 · 82162-4AL10 · 82162-4AM80 · 82162-4AM90
82163Floor wiring harness No. 38216C-42030
82164Frame wiring harness set82164-42170 · 82164-42190 · 82164-42210 · 82164-42220 · 82164-42221
82165No. 2 frame wiring harness82165-42120 · 82165-42121 · 82165-48171
82166Armrest box wiring harness82166-42010
82169AToyota part82169-42040
82171Roof No. 1 wiring harness82171-42E40 · 82171-42E41 · 82171-42E42 · 82171-42E43 · 82171-42E44 · 82171-42E45 · 82171-42E80 · 82171-42E81 · 82171-42E82 · 82171-42E90 · 82171-42E91 · 82171-42E92 · 82171-42E93 · 82171-42E94 · 82171-42E95 · 82171-42F40 · 82171-42F41 · 82171-42F42 · 82171-42F80 · 82171-42F81 · 82171-42F82 · 82171-42G50 · 82171-42G51 · 82171-42G52 · 82171-42G60 · 82171-42G61 · 82171-42G62 · 82171-42G63 · 82171-42G64 · 82171-42G65 · 82171-42J00 · 82171-42J02 · 82171-42J03 · 82171-42J30 · 82171-42J31 · 82171-42J32 · 82171-42K00 · 82171-42K01 · 82171-42K02 · 82171-42K03 · 82171-42K04 · 82171-42K05 · 82171-42K50 · 82171-42K51 · 82171-42K52 · 82171-42K60 · 82171-42K62 · 82171-42K63 · 82171-42L10 · 82171-42L11 · 82171-42L12 · 82171-42N50 · 82171-42N51 · 82171-42N52 · 82171-42X30 · 82171-42X50 · 82171-42X51 · 82171-42X70 · 82171-42X71 · 82171-4A820 · 82171-4A821 · 82171-4A830 · 82171-4A831
82172Roof No. 2 wiring harness82172-42020
82181Luggage No. 1 wiring harness82181-42160 · 82181-42170 · 82181-42210 · 82181-42250
82182Luggage No. 2 wiring harness82182-42140 · 82182-42170 · 82182-42180 · 82182-42270 · 82182-42280
82183Luggage No. 3 wiring harness82183-42120 · 82183-42130 · 82183-42131 · 82183-42132 · 82183-42150 · 82183-42160 · 82183-42161
82184Rear door No. 1 wiring harness82184-42770 · 82184-42810 · 82184-42850 · 82184-42870 · 82184-42A10 · 82184-42A50 · 82184-42A51 · 82184-42A70 · 82184-42A71 · 82184-42A90 · 82184-42B10 · 82184-42B50 · 82184-42D80 · 82184-42D90 · 82184-42E40 · 82184-42E60 · 82184-42E61 · 82184-42E70 · 82184-42E80 · 82184-42E81 · 82184-42K40 · 82184-42K50 · 82184-42K60 · 82184-42K61 · 82184-42K70 · 82184-42K71 · 82184-42K80 · 82184-42K90 · 82184-42L00 · 82184-42L01 · 82184-42L10 · 82184-42L11 · 82184-42N50 · 82184-42N60
82191AFront right seat wiring harness82191-42160 · 82191-42180 · 82191-42200 · 82191-42260
82192Front left seat wiring harness82192-42100
8219AWire harness No. 2, right side of front seat8219A-33160 · 8219A-33170 · 8219A-33210 · 8219A-33300
8219BWire harness No. 2, left side of front seat8219B-42050
821H1Toyota part821H1-42010 · 821H1-42011 · 821H1-42020 · 821H1-42021 · 821H1-48131 · 821H1-48132 · 821H1-48133
821H2Toyota part821H2-33020 · 821H2-42020
82219Asensor harness82219-12140 · 82219-33140 · 82219-33141
82284Ground wire82284-42060 · 82284-42070 · 82284-42071
82286ALine 282286-42050
82666AConnector holder No. 282666-42710 · 82666-60310
82666BNo. 3 connector holder82666-60220
82666CNo. 4 connector holder82666-0E280 · 82666-42490 · 82666-42800
82666DNo. 5 connector holder82666-42470
82666FNo. 7 connector holder82666-42660
82666GNo. 8 connector holder82666-42500
82666LNo. 9 connector holder82666-42550 · 82666-42790
82666NNo. 10 connector holder82666-42520
82666PNo. 11 Connector Block82666-42610
82666QNo. 12 connector holder82666-42600
82666SNo. 13 connector holder82666-42570
82666TNo. 14 connector socket82666-12490 · 82666-33720
82666VNo. 15 connector holder82666-42020 · 82666-42720 · 82666-42780
82666ZNo. 19 connector holder82666-60310
82667EConnector No. 20 fixing piece82666-42760
82667FToyota part82666-42760
82667GToyota part82666-42770
82712AWire harness bracket82712-42060
82712BToyota part82712-33170
82815AWiring harness protector cover82815-42180 · 82815-42J80
82815BWiring harness protector cover82815-42190
82815GWiring harness protector cover82815-42220 · 82815-42B10
82815HWiring harness protector cover82815-42570
82815JNo. 7 wire harness protector cover82815-42250 · 82815-42B00 · 82815-48B70
82815KNo. 8 wire harness protector cover82815-42260
82815MNo. 10 wire harness protector cover82815-42630
82815NNo. 11 wire harness protector cover82815-42170
82815PNo. 12 wire harness protector cover82815-42640
82815QNo. 13 wire harness protector cover82815-33F80 · 82815-42810 · 82815-42J60
82815RNo. 14 wire harness protector cover82815-33C80 · 82815-33N00 · 82815-42J50
82815SNo. 15 wire harness protector cover82815-33G00
82815TNo. 16 wire harness protector cover82815-12E50 · 82815-42530
82815UNo. 17 wire harness protector cover82815-33M90 · 82815-42780 · 82815-42C70
82815VNo. 1 wire harness protector cover82815-42500 · 82815-42510 · 82815-42760
82815WNo. 2 wire harness protector cover82815-42C80 · 82815-42C90
82815YToyota part82815-42520 · 82815-42790
82815ZToyota part82815-42540
82816BToyota part82815-12E60
82816CToyota part82815-42700
82816DToyota part82815-12D60 · 82815-33G90
82816FToyota part82815-33F60 · 82815-42740
82816GToyota part82815-12D80 · 82815-33F70
82816HToyota part82815-33L00
82816JToyota part82815-33G60 · 82815-33J10
82816KToyota part82815-33K90
82816LToyota part82815-12B00 · 82815-33J00
82816MToyota part82815-33F90 · 82815-42770
82816NToyota part82815-12E80
82816PToyota part82815-42560
82816QToyota part82815-42750
82817No. 1 wire harness protection device82817-42B60 · 82817-42L70
82817ANo. 2 wire harness protection device82817-42B70
82817BNo. 3 wire harness protection device82817-42C00 · 82817-42N10
82817CNo. 4 wire harness protection device82817-42F90
82817DNo. 5 wire harness protection device82817-42C30 · 82817-42N00
82817ENo. 6 wire harness protection device82817-42C40
82817GNo. 8 wire harness protection device82817-42A90
82817JNo. 9 wire harness protection device82817-42G30
82817KNo. 10 wire harness protection device82817-42N40
82817LNo. 11 wire harness protection device82817-42B50
82817MNo. 12 wire harness protection device82817-42N70
82817NNo. 13 wire harness protection device82817-42G40
82817PNo. 14 wire harness protection device82817-33R40 · 82817-42J80 · 82817-42U60
82817TNo. 15 wire harness protection device82817-33X20 · 82817-3T250 · 82817-42U50
82817UNo. 16 wire harness protection device82817-33R60 · 82817-42J70
82817XNo. 17 wire harness protection device82817-12S50 · 82817-42F50 · 82817-42F51
82818No. 2 wire harness protection device82817-3T240 · 82817-42J50
82818BNo. 3 wire harness protection device82817-42F20 · 82817-42F30 · 82817-42J30
82818DNo. 5 wire harness protection device82817-42F40 · 82817-42J60
82818ENo. 6 wire harness protection device82817-42F60
82818FNo. 7 wire harness protection device82817-12S60
82818HToyota part82817-42G90
82818JToyota part82817-33Y50
82818KToyota part82817-12R60 · 82817-33S50
82818LToyota part82817-33R20 · 82817-42J10
82818MToyota part82817-12R80 · 82817-33R30
82818NToyota part82817-33S20 · 82817-33S70
82818SToyota part82817-12V00 · 82817-33S60
82818TToyota part82817-42P50 · 82817-42P60
82818UToyota part82817-33R50 · 82817-42J40
82818VToyota part82817-42N60
82818WToyota part82817-12S80
82818XToyota part82817-33Z40
82818YToyota part82817-42F80
82818ZToyota part82817-42J20
82819HToyota part82817-42P00
82819JToyota part82817-42P10
82821AConnector cover82821-50780
82821HConnector cover82821-42210
82823No. 1 terminal cover82823-33060
82823ATerminal cover No. 282823-42050
82823SToyota part82823-33070
890C0Toyota part890C0-42010
890C0AToyota part890C0-42020
89348XToyota part89348-50050
G921DToyota partG921D-42010 · G921D-47020
G921GToyota partG921G-42010
