Toyota RAV4 后地板和后地板梁 — Figure 5852

Toyota RAV4 EPC diagram 5852, 后地板和后地板梁, with 2 images and 30 PNC and OE references.

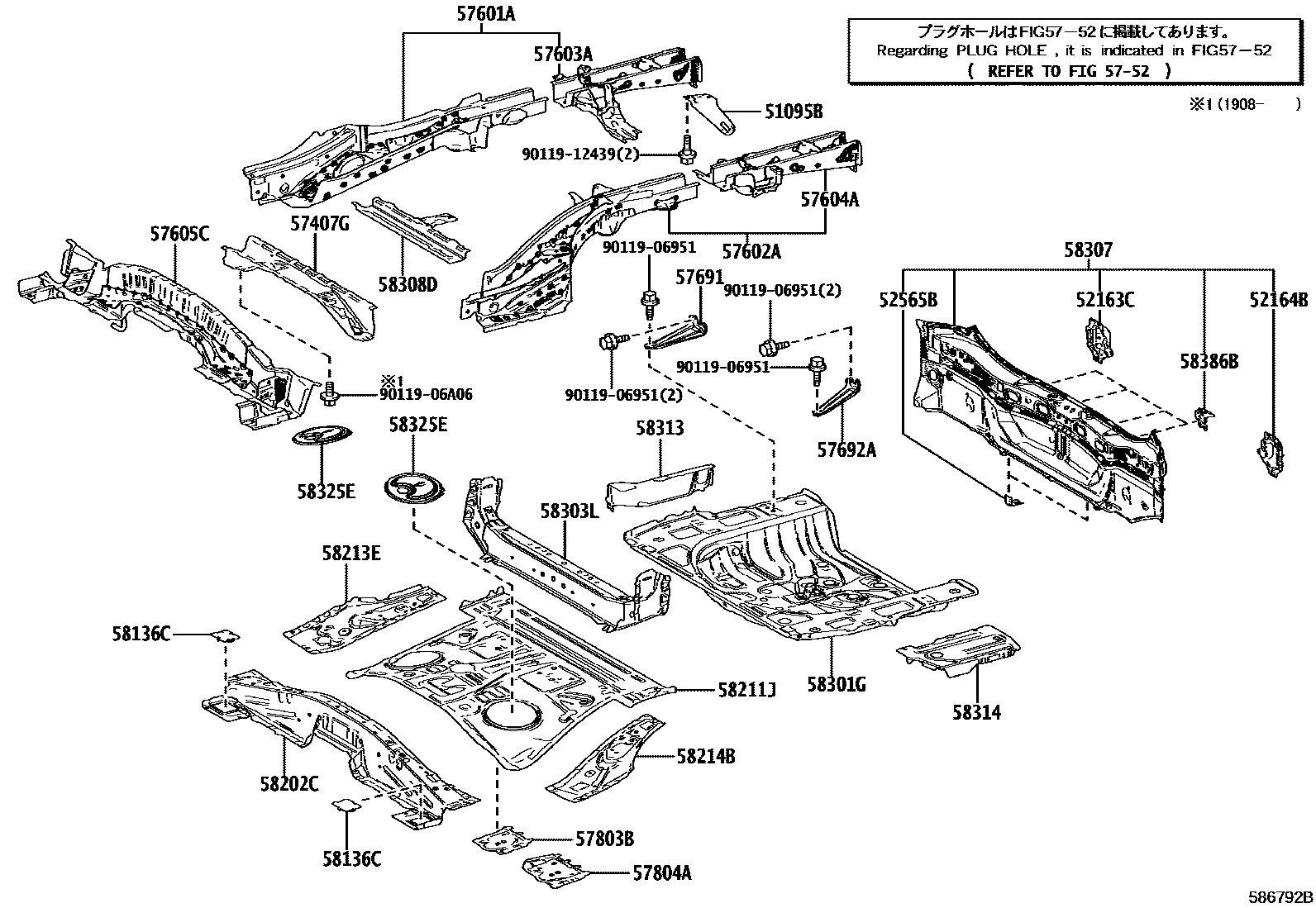

Toyota RAV4 后地板和后地板梁 EPC diagram — 586792B
后地板和后地板梁 — 586792B (201904 – 999999)

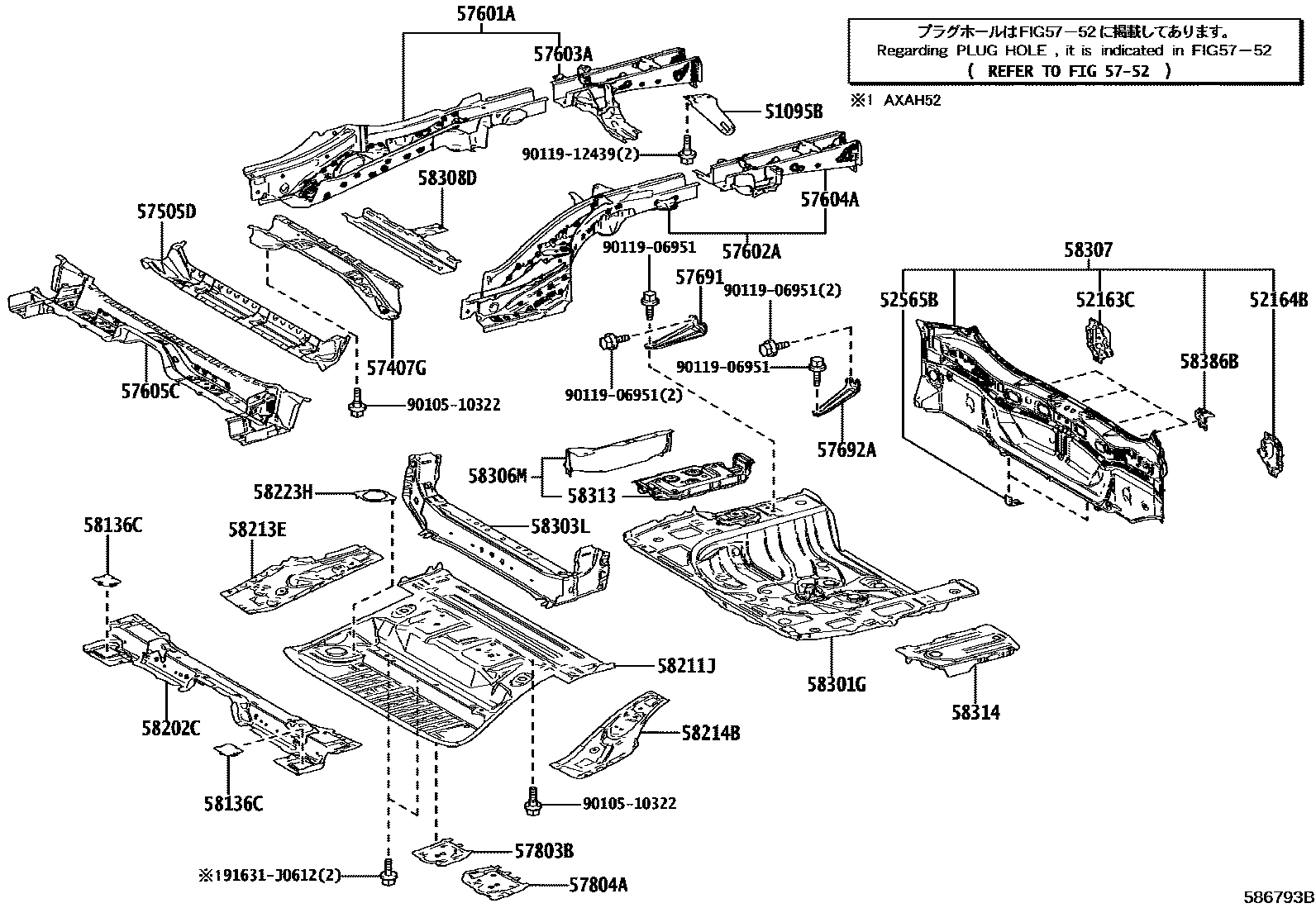

Toyota RAV4 后地板和后地板梁 EPC diagram — 586793B
后地板和后地板梁 — 586793B (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
51095BRight rear transport hook sub-assembly51095-42010
52163CToyota part52163-42030
52164BToyota part52164-42030
52565BRear bumper lower fixing bracket52565-42040
57407GToyota part57407-42020 · 57407-42021 · 57407-42022
57505DToyota part57505-42120
57601ARear floor right longitudinal beam sub-assembly57601-42130
57602ARear floor left longitudinal beam sub-assembly57602-42130
57603ARear floor right rear longitudinal beam sub-assembly57603-42040 · 57603-42041
57604ARear floor left rear longitudinal beam sub-assembly57604-42040 · 57604-42041
57605CRear floor cross member sub-assembly57605-42020 · 57605-42030
57691Rear floor No. 2 cross member right inner bracket57691-42010
57692ARear floor No. 2 cross member left inner bracket57692-42010
57803BToyota part57803-42020
57804AToyota part57804-42020
58136CRear floor hole cover58136-42030
58202CToyota part58202-42030 · 58202-42031 · 58202-42040
58211Jcentral floor base58211-42020 · 58211-42030
58213ERight seat floor side panel58213-42020 · 58213-48050
58214BLeft seat floor side panel58214-42020 · 58214-48040
58223HFloor right reinforcement58223-42010
58301GToyota part58301-42900 · 58301-42901 · 58301-42902 · 58301-42903
58303LToyota part58303-42020
58306MRear floor side panel sub-assembly58306-42070
58307Body lower back panel sub-assembly58307-42040 · 58307-42070
58308DRear floor cross member bracket sub-assembly58308-42020
58313Rear floor right panel58313-42070
58314rear floor left panel58314-42060
58325ERear floor access hole cover58325-10051
58386BRear bumper cover bracket No. 258386-47020
