Toyota RAV4 前地板和前地板梁 — Figure 5851

Toyota RAV4 EPC diagram 5851, 前地板和前地板梁, with 3 images and 47 PNC and OE references.

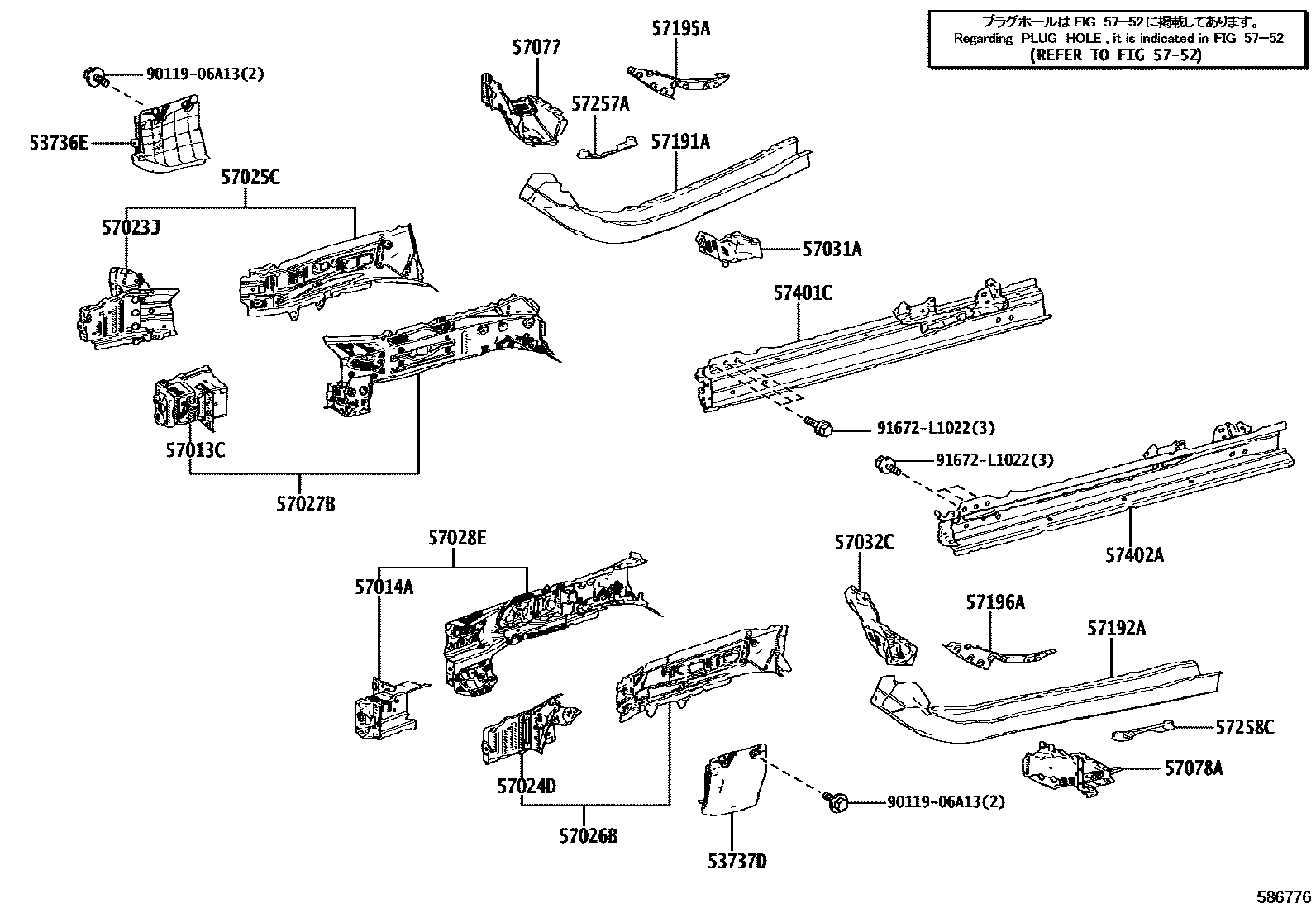

Toyota RAV4 前地板和前地板梁 EPC diagram — 586776
前地板和前地板梁 — 586776 (201904 – 999999)

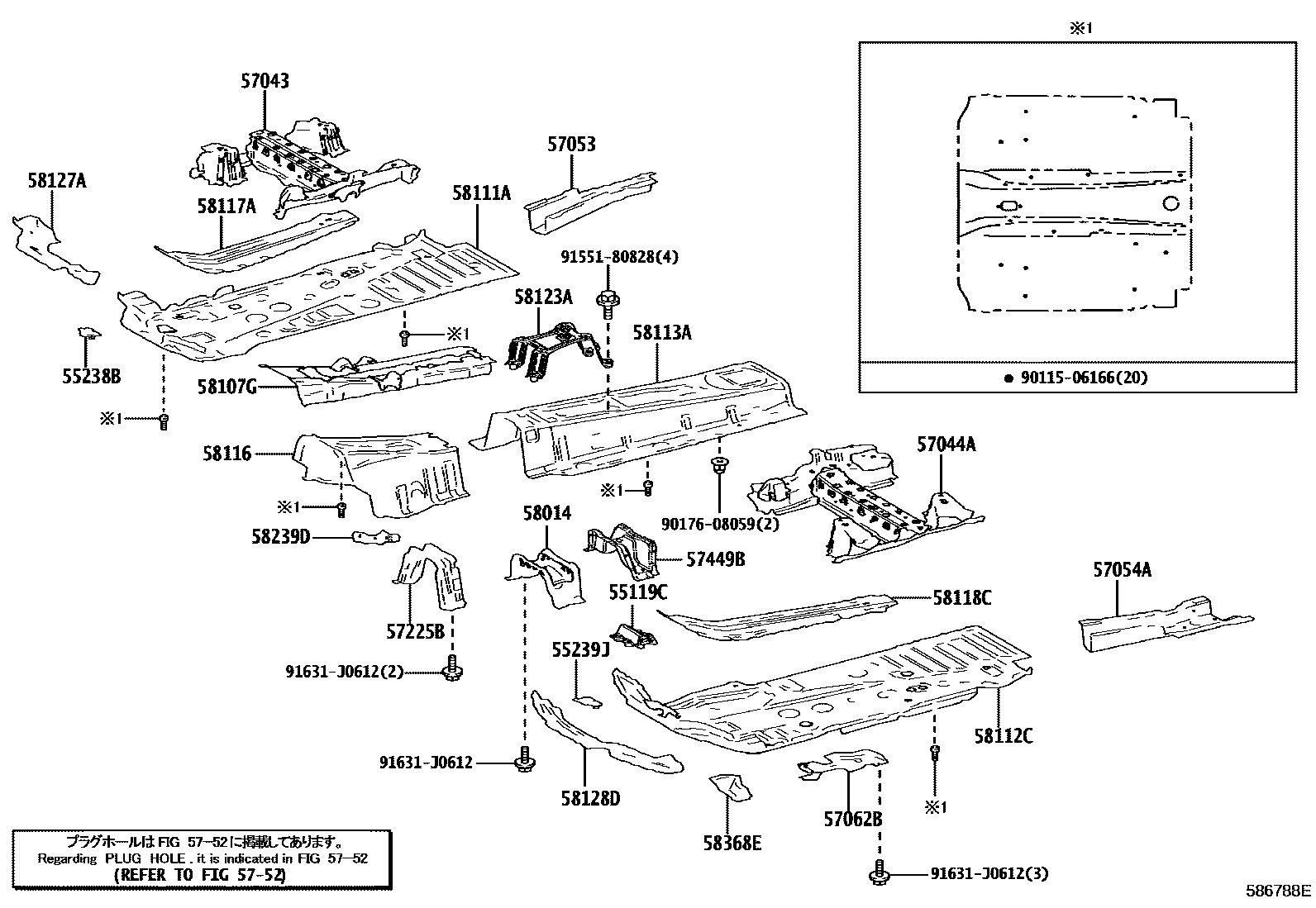

Toyota RAV4 前地板和前地板梁 EPC diagram — 586788E
前地板和前地板梁 — 586788E (201904 – 999999)

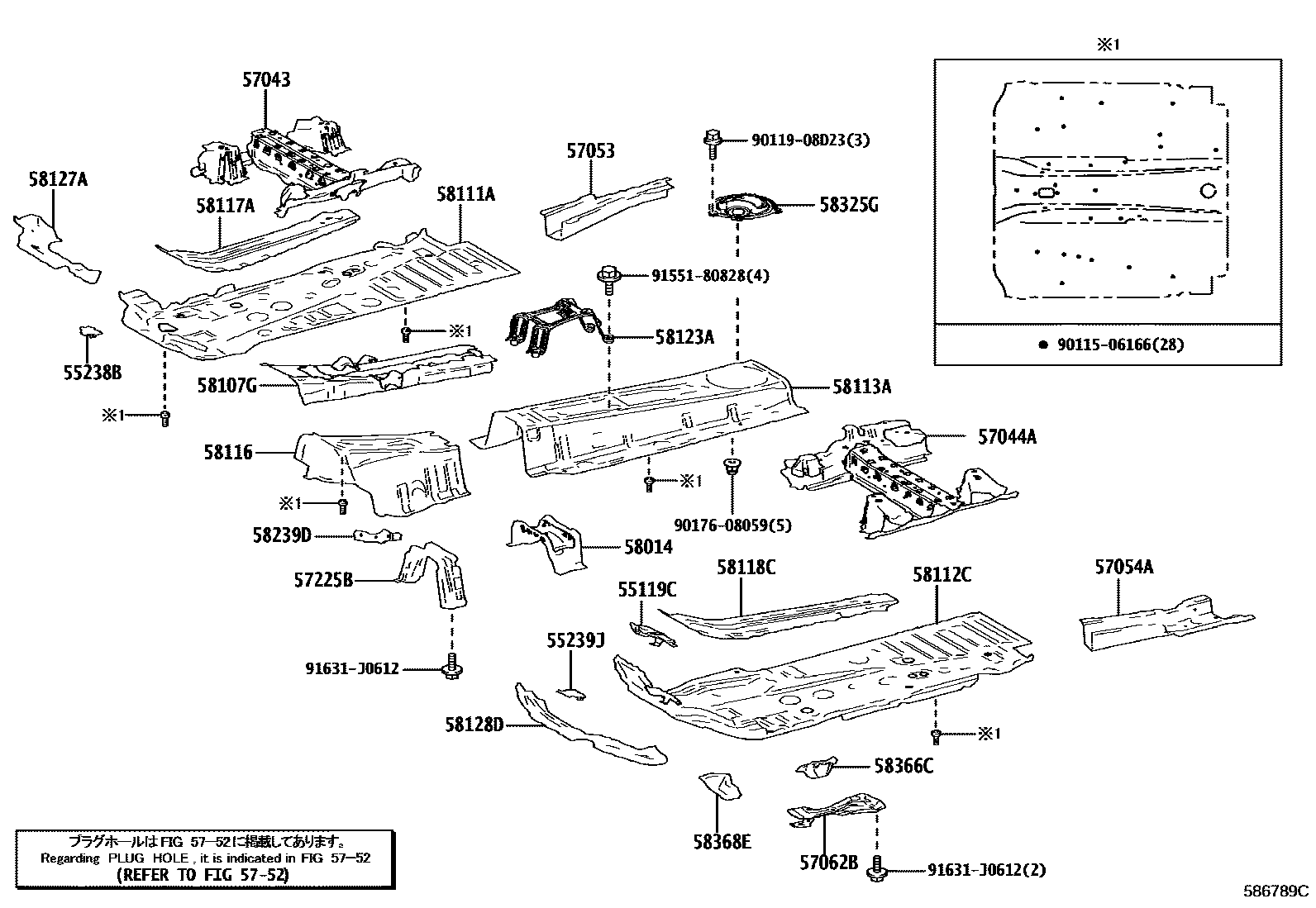

Toyota RAV4 前地板和前地板梁 EPC diagram — 586789C
前地板和前地板梁 — 586789C (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
53736ERight front fender fender seal53736-42050
53737DLeft front fender fender seal53737-42010
55119CToyota part55119-42020
55238BToyota part55238-42010
55239JToyota part55239-42010
57013CRight front longitudinal beam bracket sub-assembly57013-42010
57014ALeft front longitudinal beam bracket sub-assembly57014-42010
57023JToyota part57023-42010
57024DToyota part57024-42010
57025CRight front outer longitudinal beam sub-assembly57025-42010
57026BLeft front outer longitudinal beam sub-assembly57026-42020
57027BRight front inner longitudinal beam sub-assembly57027-42020
57028EToyota part57028-42020
57031ANo. 2 right front longitudinal beam reinforcement sub-assembly57031-42010
57032CToyota part57032-42010
57043Right front longitudinal beam rear reinforcement sub-assembly57043-42020
57044ALeft front longitudinal beam rear reinforcement sub-assembly57044-42020
57053Front floor right cross member reinforcement sub-assembly57053-42020
57054AFront floor left cross member reinforcement sub-assembly57054-42020 · 57054-42030
57062BToyota part57062-42020 · 57062-42030 · 57062-48050
57077Right front anti-torsion box-section sub-assembly57077-42020
57078ALeft front anti-torsion box-section sub-assembly57078-42020
57191ARight rear longitudinal member inside front floor57191-42070
57192ALeft rear longitudinal member inside front floor57192-42070
57195ARight front longitudinal beam front reinforcement57195-42040
57196ALeft front longitudinal beam front reinforcement57196-42030
57225BToyota part57225-42010
57257AEngine rear suspension beam right bracket57257-42030
57258CEngine rear suspension beam left bracket57258-42030
57401CFloor right inner longitudinal beam sub-assembly57401-42160
57402AFloor left inner longitudinal beam sub-assembly57402-42180
57449BToyota part57449-42010
58014Front floor and rear lower panel sub-assembly58014-42010
58107GToyota part58107-42010 · 58107-42020
58111AFront floor right bottom panel58111-42220
58112CFront floor left bottom panel58112-42030
58113Afront floor center panel58113-42030 · 58113-42040
58116Shift cable mounting plate58116-42030
58117AFront floor right reinforcement58117-42020
58118CFront floor left reinforcement58118-42030
58123Ashift lever bracket58123-42060
58127AFront cross member to front panel beam right reinforcement58127-42010 · 58127-42011
58128DToyota part58128-42020 · 58128-42021
58239DCable clip bracket58239-42010
58325GRear floor access hole cover58325-42040
58366CFuel tank rear bracket reinforcement58366-42010
58368EToyota part58368-42010
