Toyota RAV4 传动桥总成(CVT) — Figure 3401

Toyota RAV4 EPC diagram 3401, 传动桥总成(CVT), with 6 images and 72 PNC and OE references.

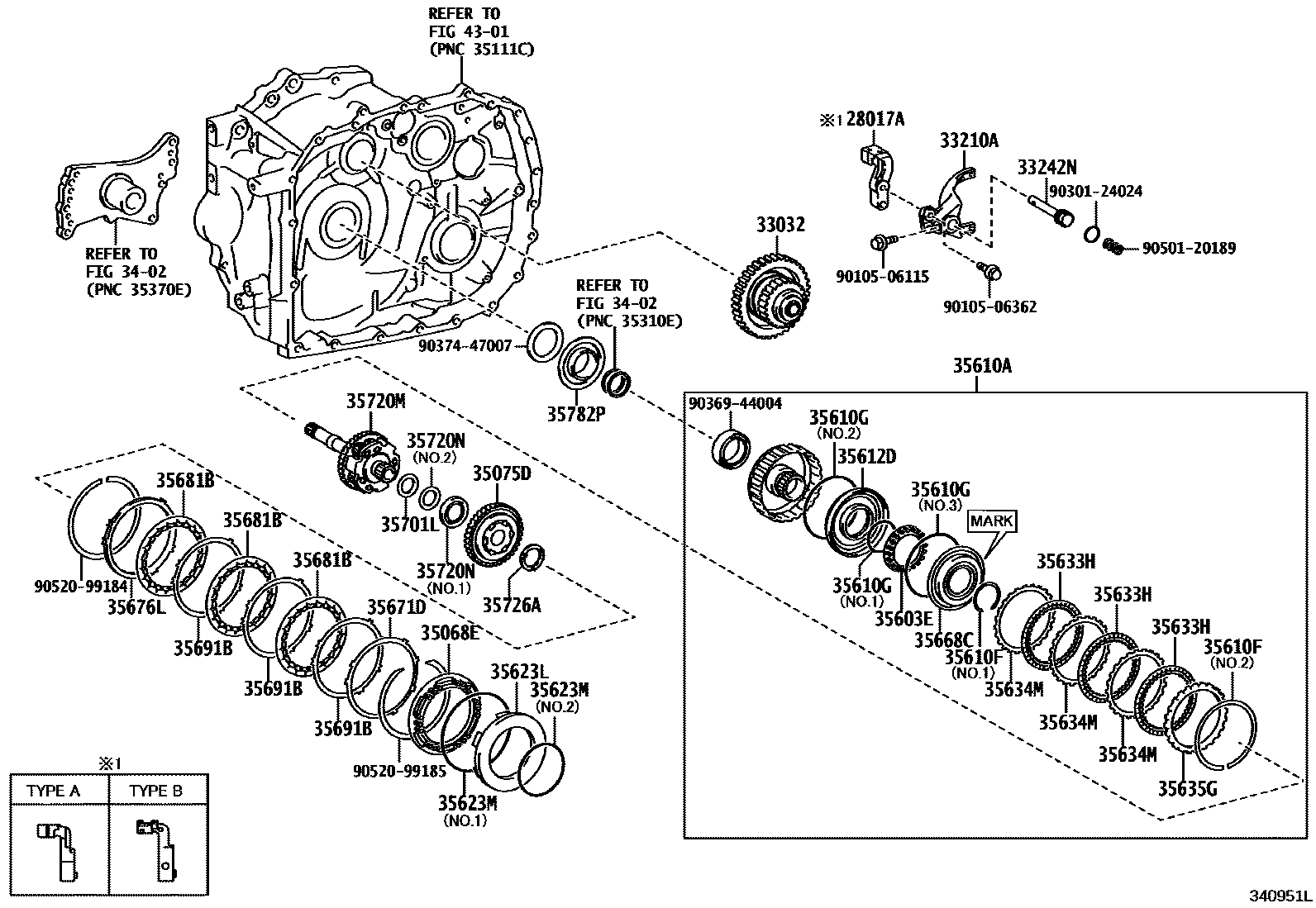

Toyota RAV4 传动桥总成(CVT) EPC diagram — 340951L
传动桥总成(CVT) — 340951L (201904 – 999999)

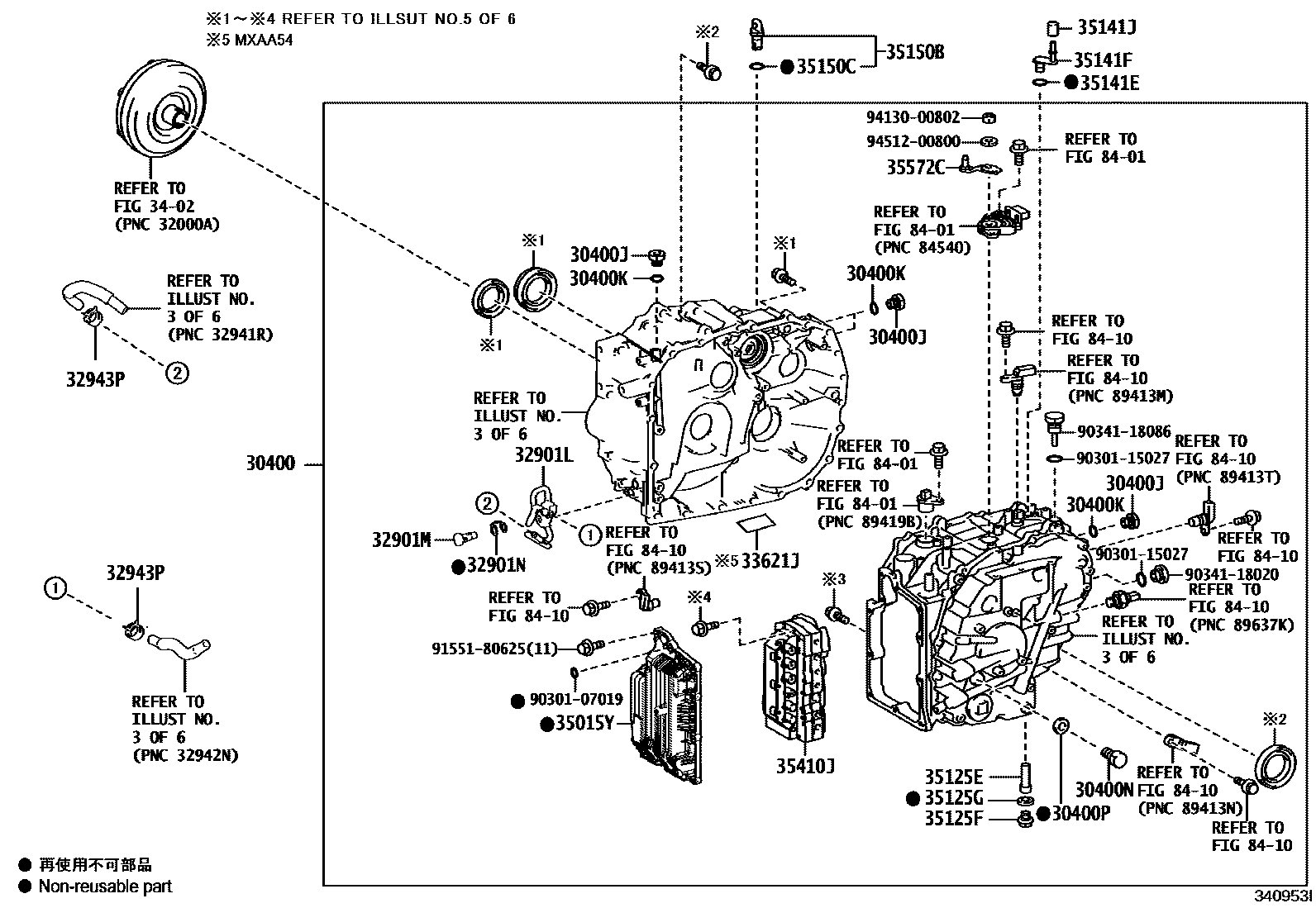

Toyota RAV4 传动桥总成(CVT) EPC diagram — 340953I
传动桥总成(CVT) — 340953I (201904 – 999999)

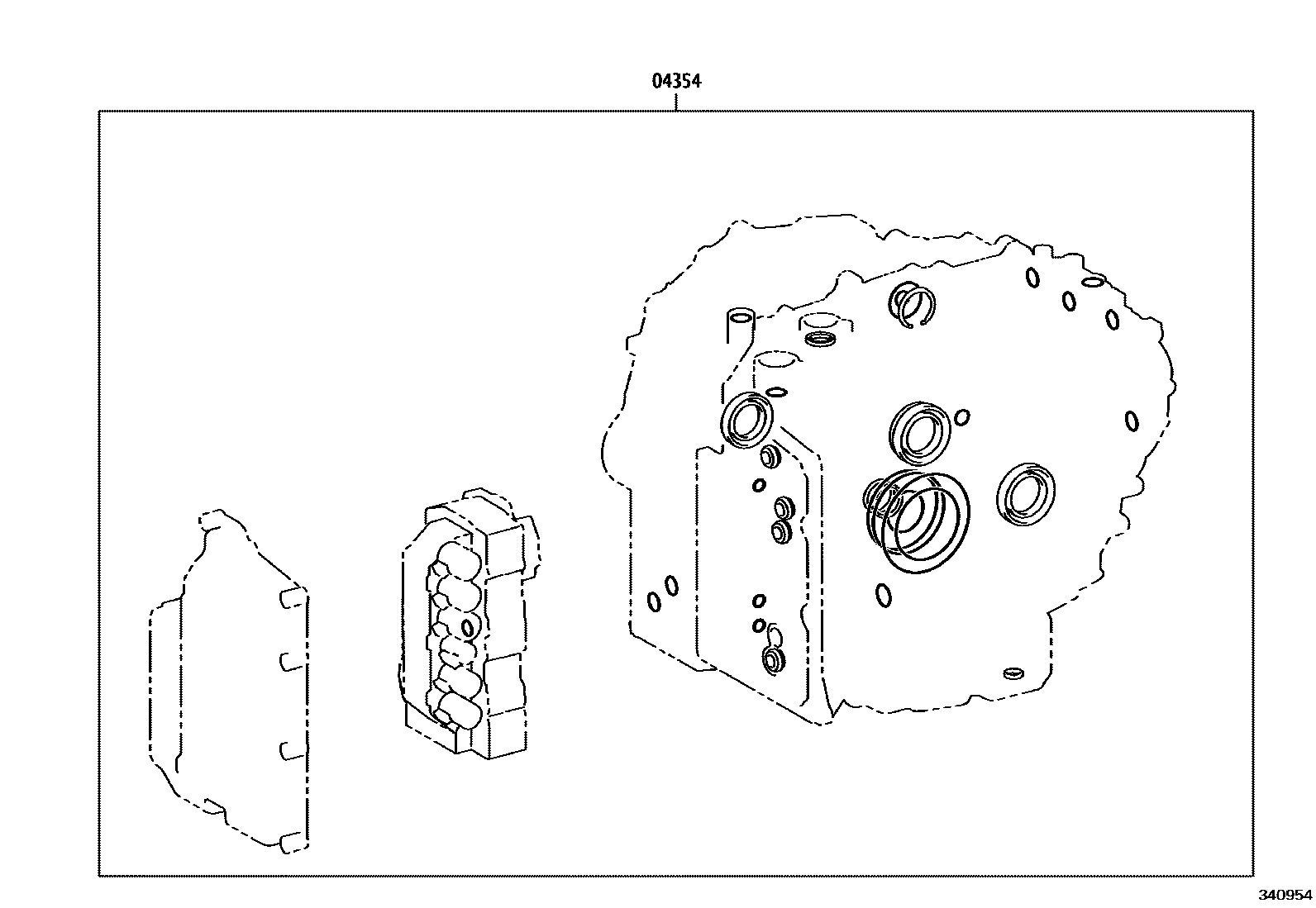

Toyota RAV4 传动桥总成(CVT) EPC diagram — 340954
传动桥总成(CVT) — 340954 (201904 – 999999)

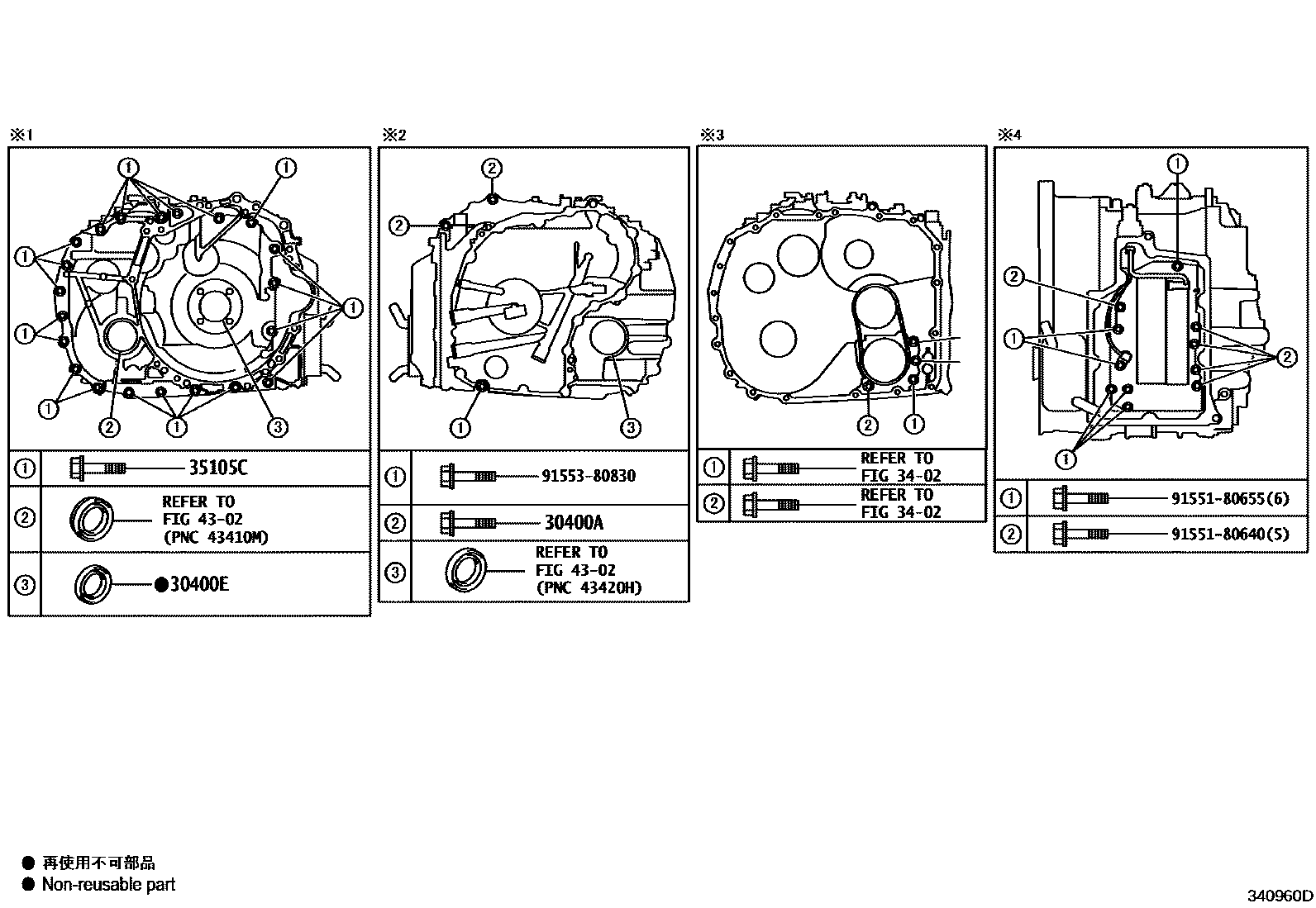

Toyota RAV4 传动桥总成(CVT) EPC diagram — 340960D
传动桥总成(CVT) — 340960D (201904 – 999999)

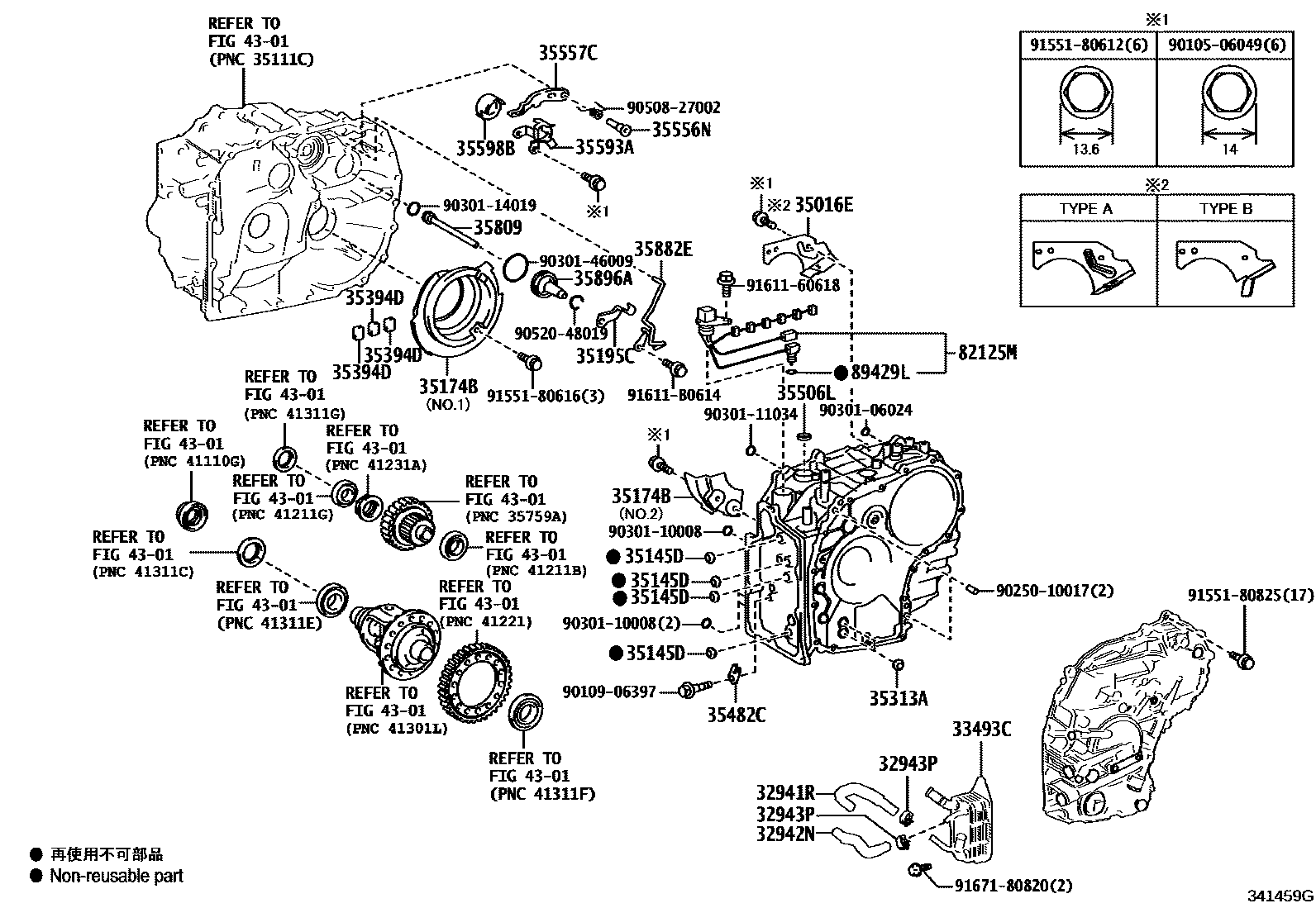

Toyota RAV4 传动桥总成(CVT) EPC diagram — 341459G
传动桥总成(CVT) — 341459G (201904 – 999999)

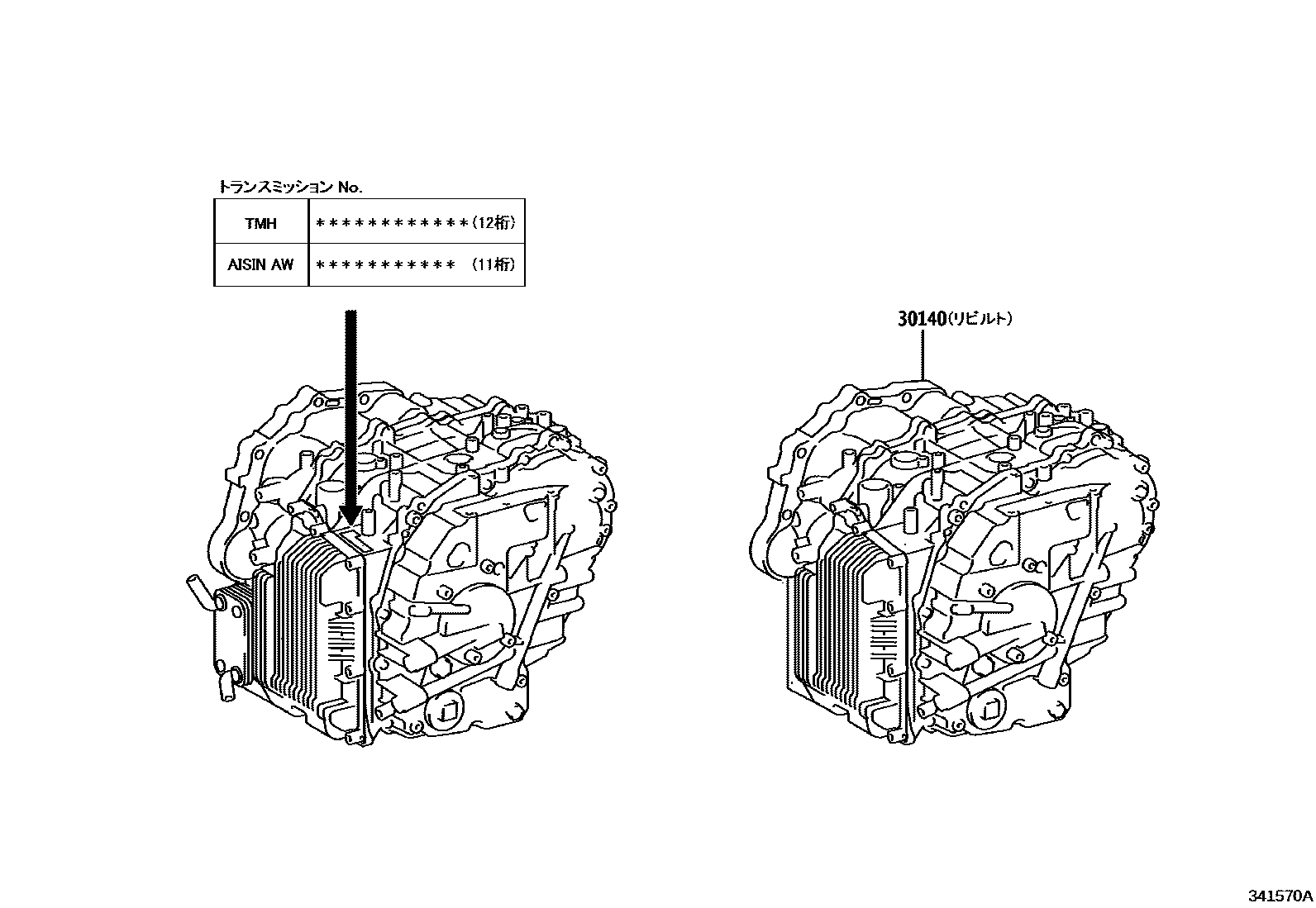

Toyota RAV4 传动桥总成(CVT) EPC diagram — 341570A
传动桥总成(CVT) — 341570A (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
04354Toyota part04354-42010 · 04354-42011 · 04354-42020
28017AToyota part28017-24110 · 28017-24120
30140Refurbished continuously variable transmission axle assembly (without torque converter)30140-42110 · 30140-42130 · 30140-42140 · 30140-42150
30400Continuously variable transmission axle assembly30400-42110 · 30400-42130 · 30400-42140 · 30400-42150
30400ABolts (for securing transaxle and engine)91552-81250
30400ET-type oil seal (for CVT oil pump)90311-41019
30400JTransmission axle hole plug90341-08001
30400KTransaxle hole plug gasket90301-06196
30400NToyota part90341-18077
30400PToyota part90430-18008
32901LToyota part32901-42010
32901MToyota part90401-14019
32901NToyota part90430-14017
32941RNo. 1 transmission oil cooler oil inlet hose32941-42160
32942NNo. 1 transmission oil cooler oil outlet hose32942-42130
32943PClamp No. 1 (for transmission oil cooler hose)90466-16004
33032Toyota part33032-12110
33210AToyota part33210-12040
33242NToyota part33242-12130 · 33242-12140
33493CTransmission oil cooler33493-42110
33621JTransaxle oil information label33621-28021
35015YToyota part35015-33010 · 35015-42010
35016EToyota part35016-12010 · 35165-28010 · 35165-33010
35068EToyota part35068-12040 · 35068-12041
35075DToyota part35075-12050 · 35075-12060
35105CToyota part91551-00830 · 91551-10830
35125EToyota part35125-12500
35125FToyota part90341-18016
35125GToyota part90430-18008
35141EO-ring (for breather plug)90301-09173
35141FNo. 1 vent plug (CVT)90930-03240
35141JToyota part90930-03243
35145DTransmission axle housing gasket35145-33010
35150Bgearbox plug assembly35150-48010
35150CO-ring (for gearbox plug)90301-09173
35174BToyota part35174-12030 · 35174-12040 · 35174-33050 · 35174-42010
35195CToyota part35195-33010 · 35195-42010
35313AToyota part35313-48020
35394DOil filter magnet (CVT)35394-48010
35410JTransmission valve body assembly35410-12880 · 35410-12881 · 35410-52290
35482CToyota part35482-73010
35506LToyota part90311-12002
35556NToyota part35556-12040 · 35556-12050
35557CToyota part35557-12061
35572Ctransmission control lever35572-12190
35593AToyota part35593-12040 · 35593-12050
35598BToyota part35598-12040 · 35598-12050
35603EToyota part35603-12050 · 35603-12051
35610AToyota part35610-12290 · 35610-12300
35610FToyota part90520-44041 · 90520-99187
35610GToyota part90301-52007 · 90302-99006 · 90302-99007
35612DToyota part35612-12090 · 35612-12100
35623LToyota part35623-12100 · 35623-12110
35623MToyota part90301-95004 · 90301-99238
35633HToyota part35633-12150 · 35633-12160
35634MToyota part35634-12100 · 35634-12110
35635GToyota part35635-12280 · 35635-12290 · 35635-12300 · 35635-12310 · 35635-12320 · 35635-12330
35668CToyota part35668-12050 · 35668-12051
35671DToyota part35671-12050
35676LToyota part35676-12120
35681BToyota part35681-12040 · 35681-12070
35691BToyota part35691-12050 · 35691-12060
35701LToyota part35789-12110 · 35789-12120
35720MToyota part35720-12090 · 35720-12100
35720NToyota part90374-24008 · 90374-29012
35726AToyota part35726-12020
35782PToyota part35782-12070
35809Toyota part35809-12010
35882EToyota part35882-12060 · 35882-12070 · 35882-33050 · 35882-42010
35896AToyota part35896-12010
82125MTransmission wiring harness82125-12670
89429LToyota part90301-06004
