Toyota RAV4 Engine Mounting — Figure 1107

Toyota RAV4 EPC diagram 1107, Engine Mounting, with 3 images and 15 PNC and OE references.

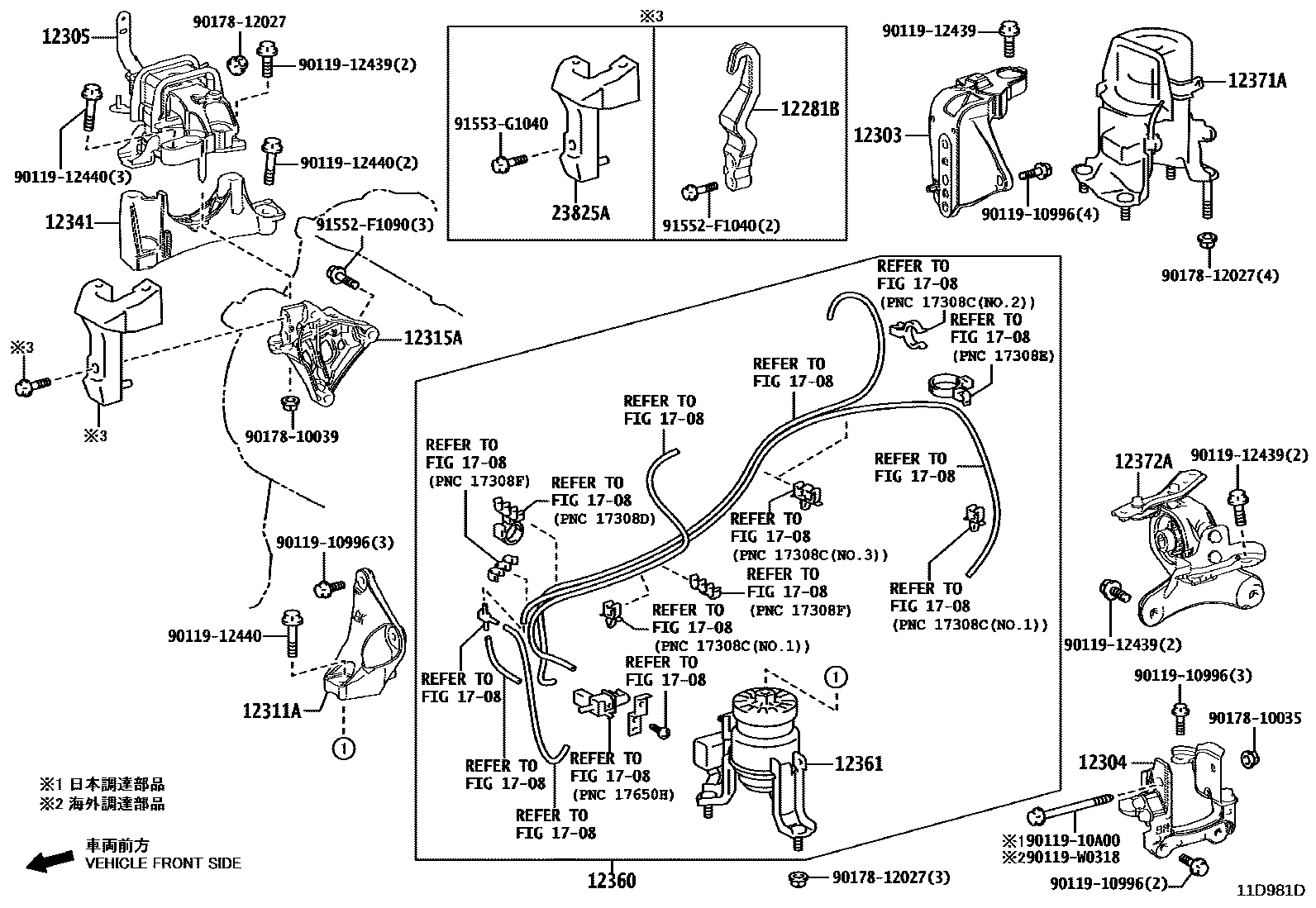

Toyota RAV4 Engine Mounting EPC diagram — 11D981D
Engine Mounting — 11D981D (201904 – 999999)

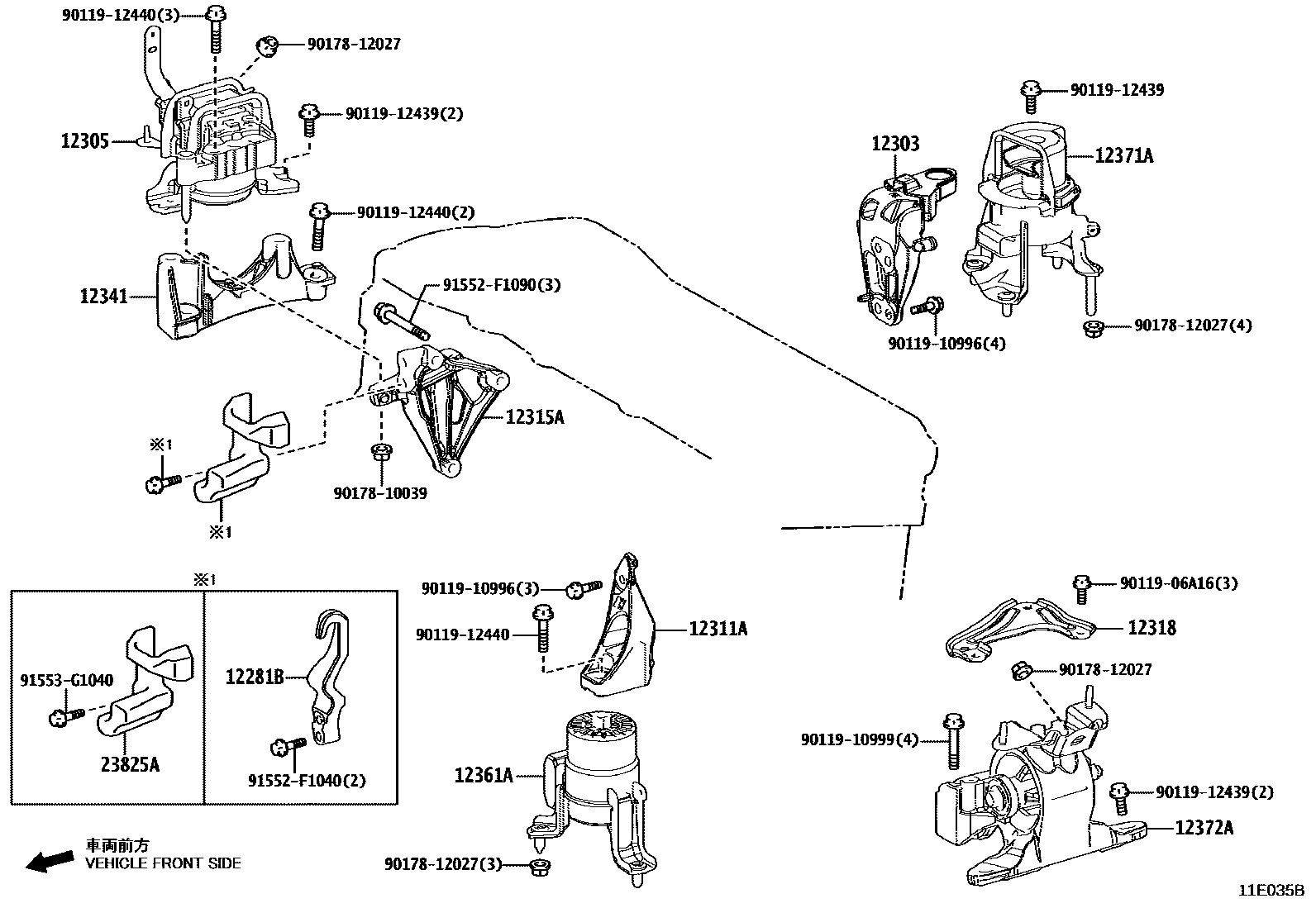

Toyota RAV4 Engine Mounting EPC diagram — 11E035B
Engine Mounting — 11E035B (201904 – 999999)

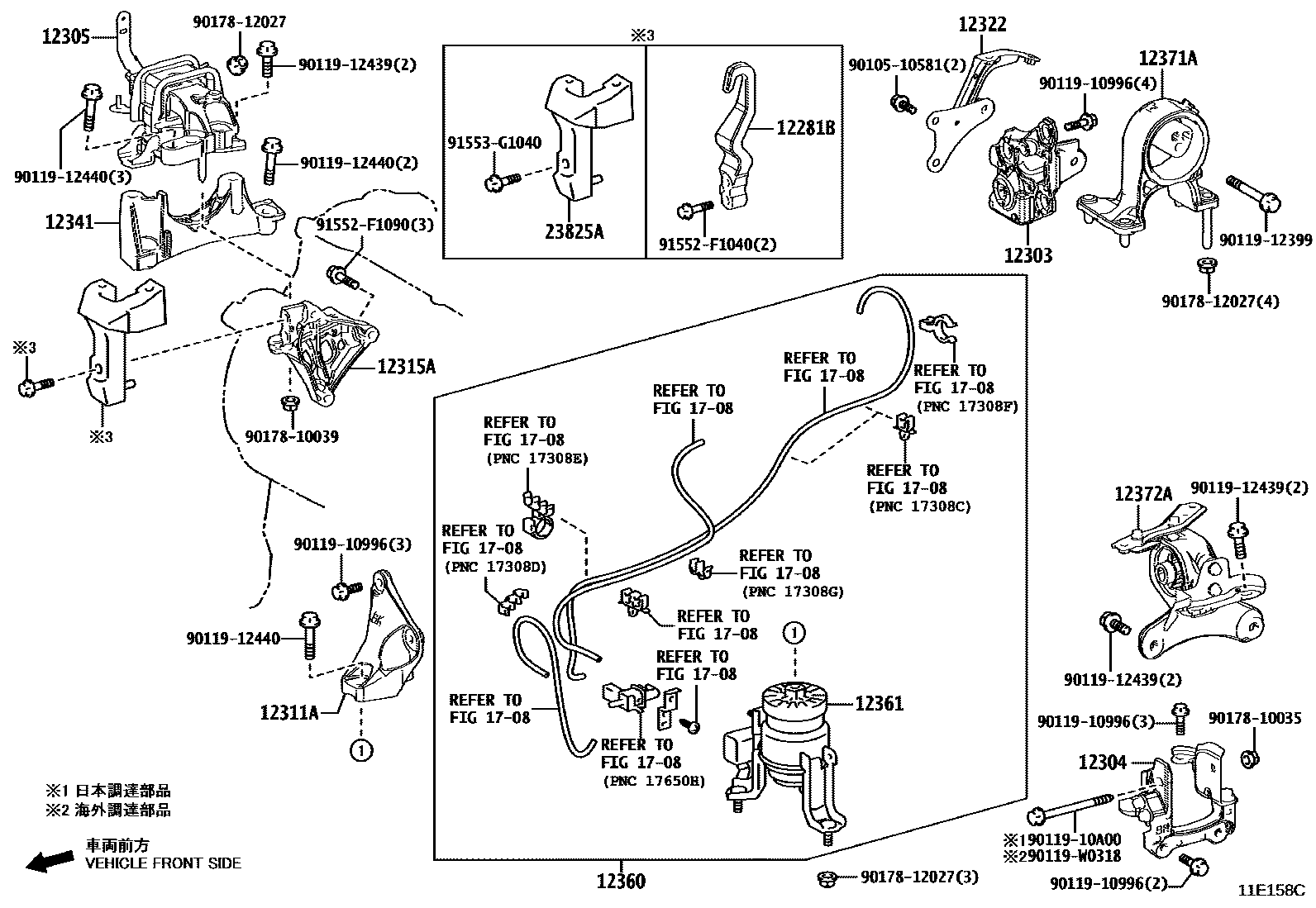

Toyota RAV4 Engine Mounting EPC diagram — 11E158C
Engine Mounting — 11E158C (201904 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BToyota part12281-25030
12303Engine rear mounting bracket sub-assembly12303-24020 · 12303-25020 · 12321-24050
12304Toyota part12304-24010
12305Engine right side mounting vibration isolation pad sub-assembly12305-24030 · 12305-25040
12311AEngine front mounting bracket (for transverse engine)12311-24010 · 12311-25080
12315AEngine right side mounting bracket (for transversely mounted engine)12315-24020 · 12315-25030 · 12315-25031
12318Engine left mounting bracket12318-25020
12322Engine No. 2 rear suspension bracket12322-24020
12341engine mounting spacer12341-25010
12360Engine front mount vibration isolation pad assembly12360-24010 · 12360-24020
12361Engine front mounting vibration isolation pad12361-24010
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-25090
12371AEngine rear mount vibration isolation pad12371-25050 · 12371-25060 · 12371-25070
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12306-25020 · 12372-24040
23825AToyota part23825-24010 · 23825-25010
