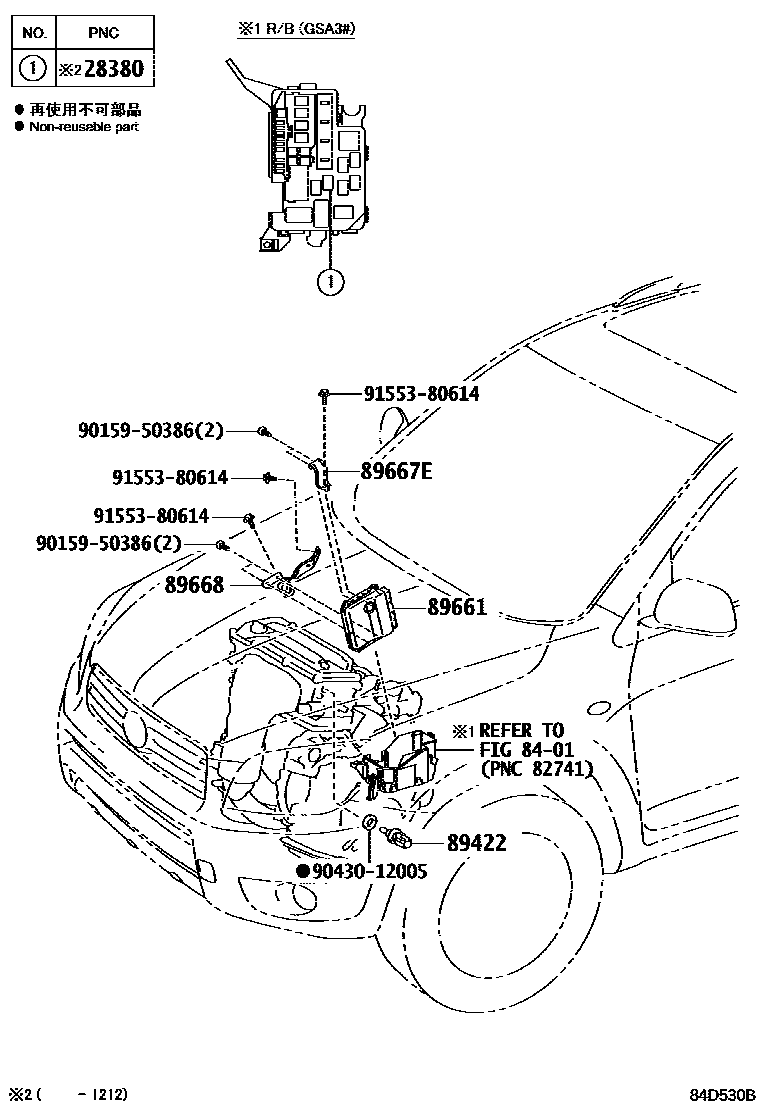

Toyota RAV4 电子燃油喷射系统 — Figure 8404
Toyota RAV4 EPC diagram 8404, 电子燃油喷射系统, with 1 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28380 | Fuel pump relay assembly | 90987-04004 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 |
| 89661 | Engine control ECU | 89661-42C70 · 89661-42C80 · 89661-42F10 · 89661-42F30 · 89661-42F40 · 89661-42L20 · 89661-42L21 · 89661-42L30 · 89661-42M20 · 89661-42M50 · 89661-42N80 · 89661-42N81 · 89661-42N90 · 89661-42N91 · 89661-42P00 · 89661-42P10 · 89661-42P30 · 89661-42P40 · 89661-42P60 · 89661-42P61 · 89661-42P70 · 89661-42P71 · 89661-42U80 · 89661-42U90 |
| 89667E | No. 1 engine control ECU bracket | 89667-42050 |
| 89668 | No. 2 engine control ECU bracket | 89668-42050 |
