Toyota RAV4 线束和卡夹 — Figure 8202

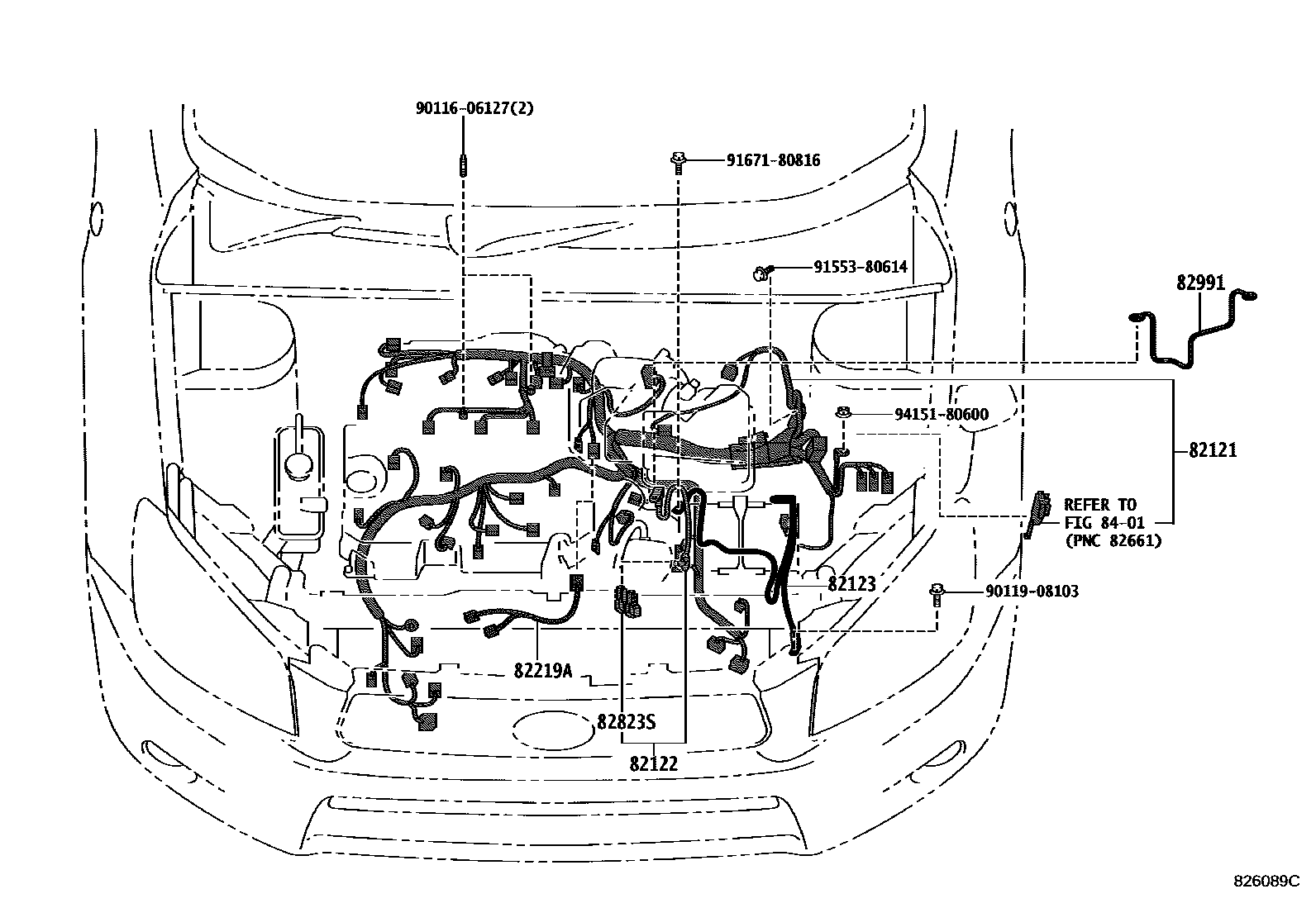

Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 10 images and 52 PNC and OE references.
PNC and OE references

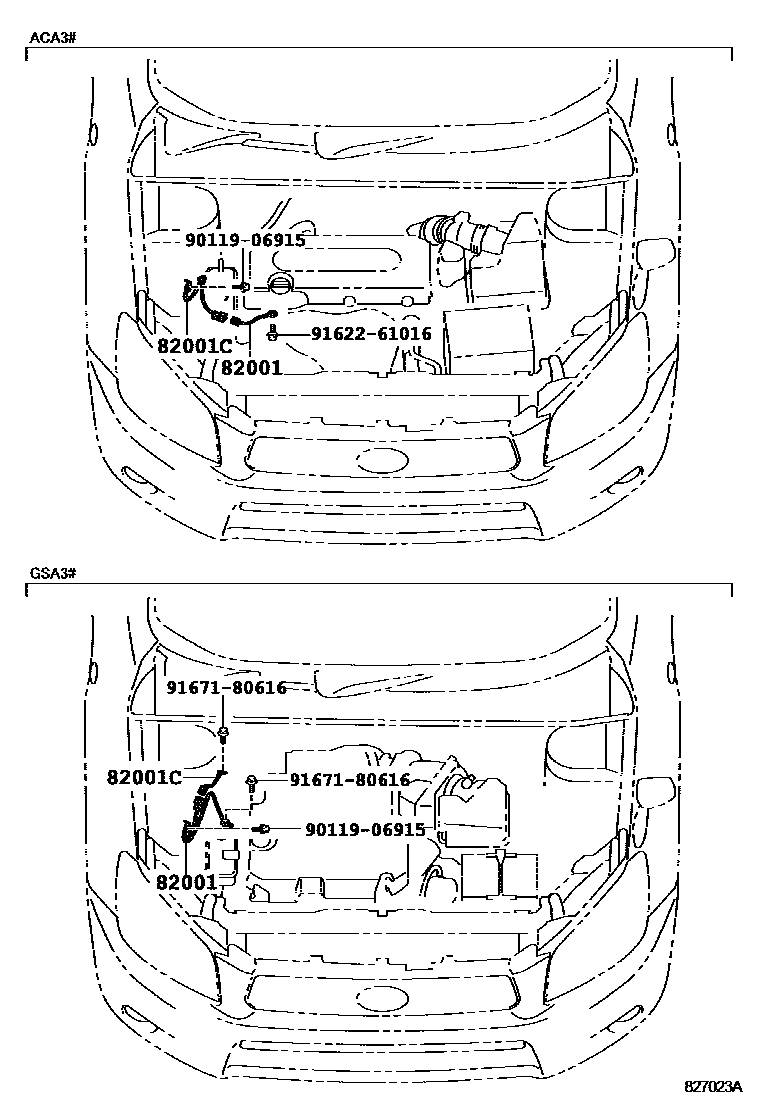

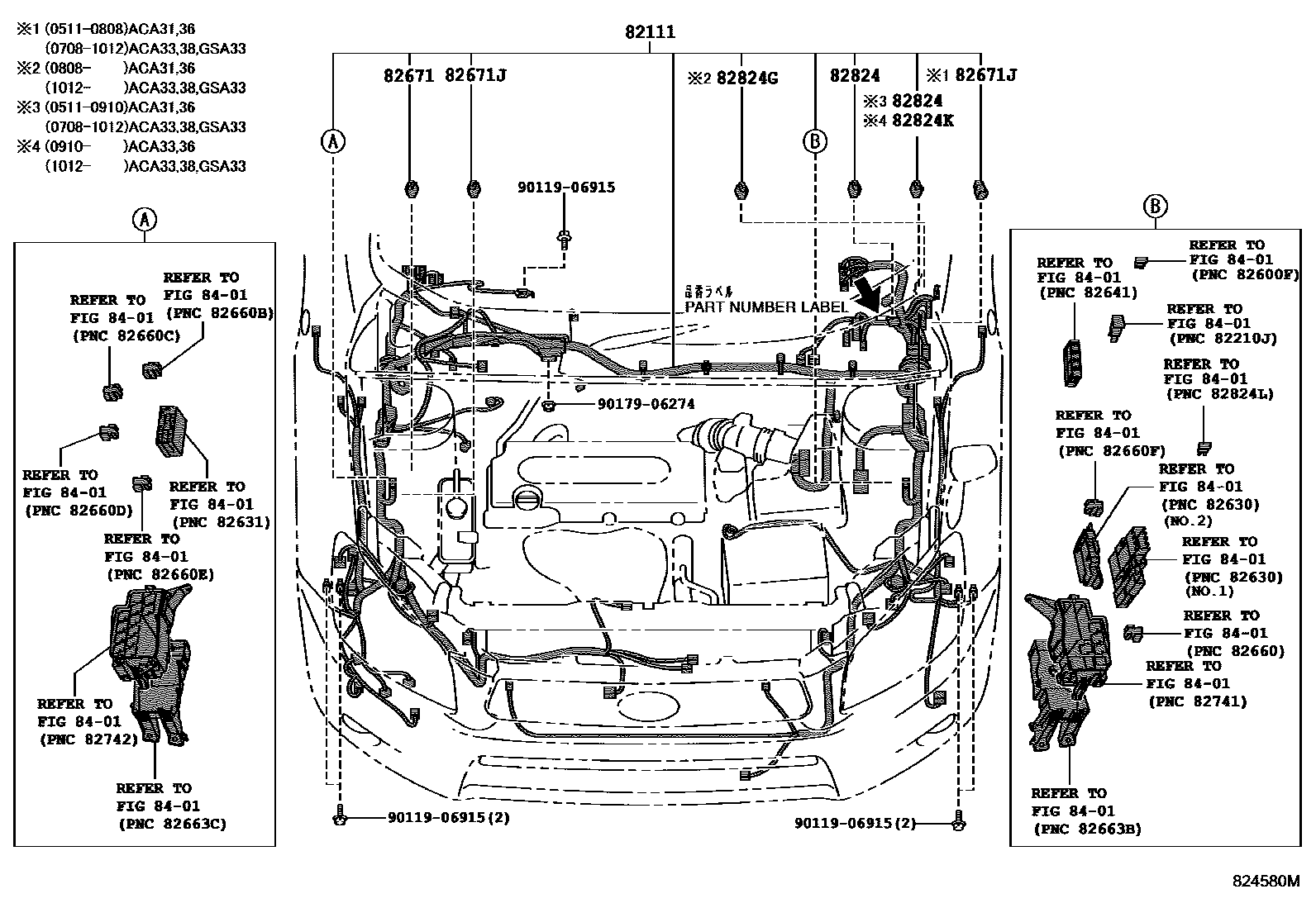

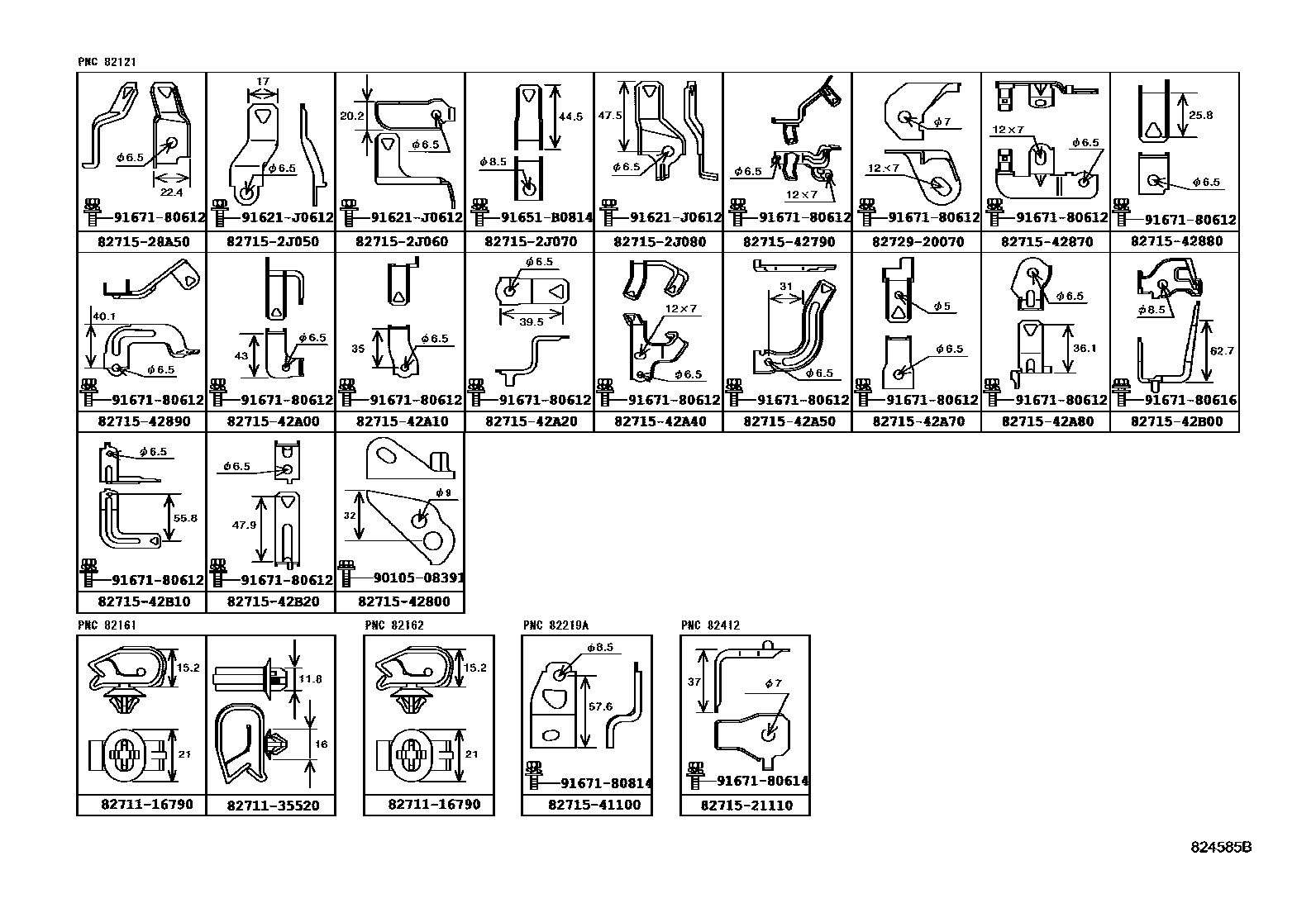

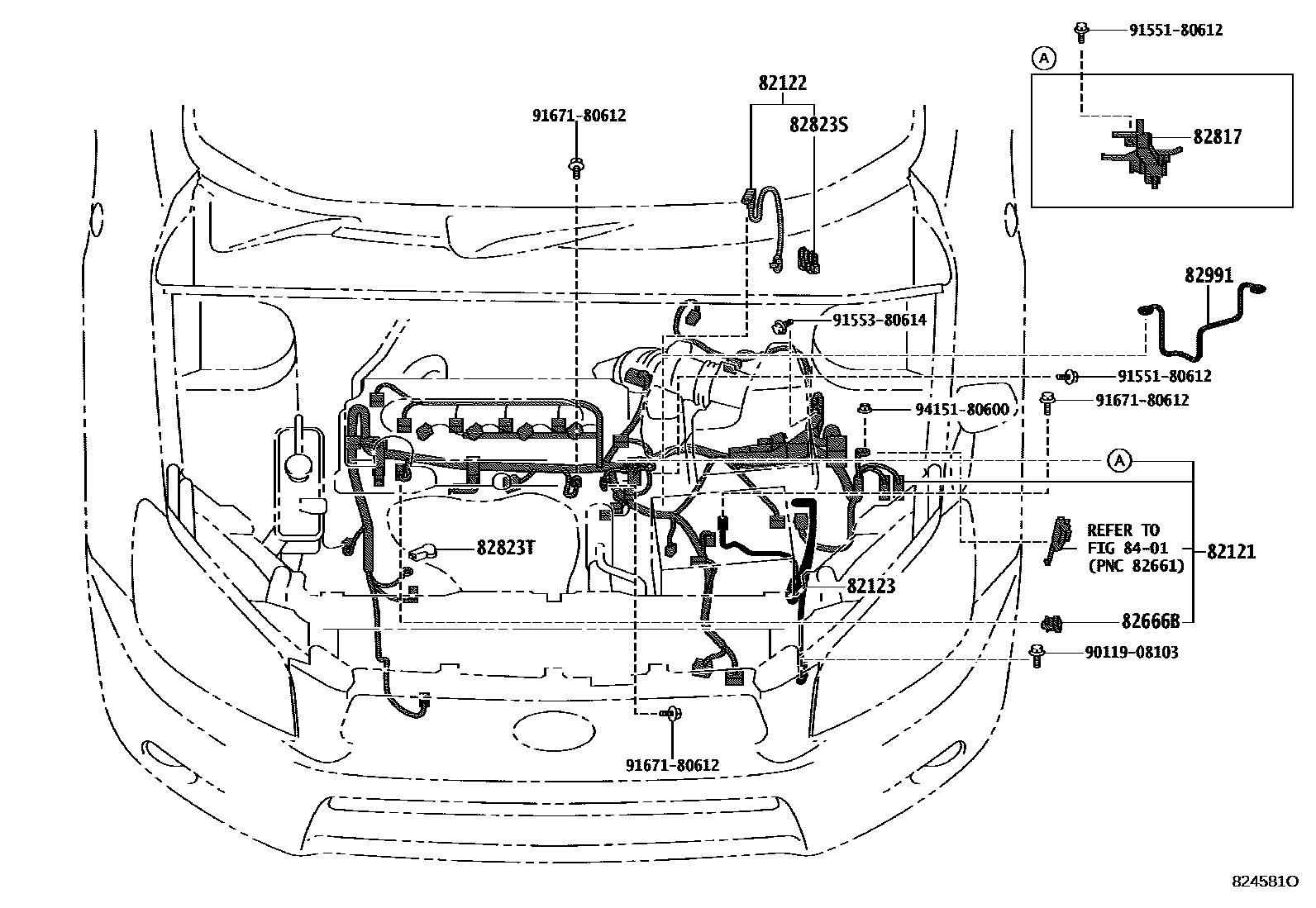

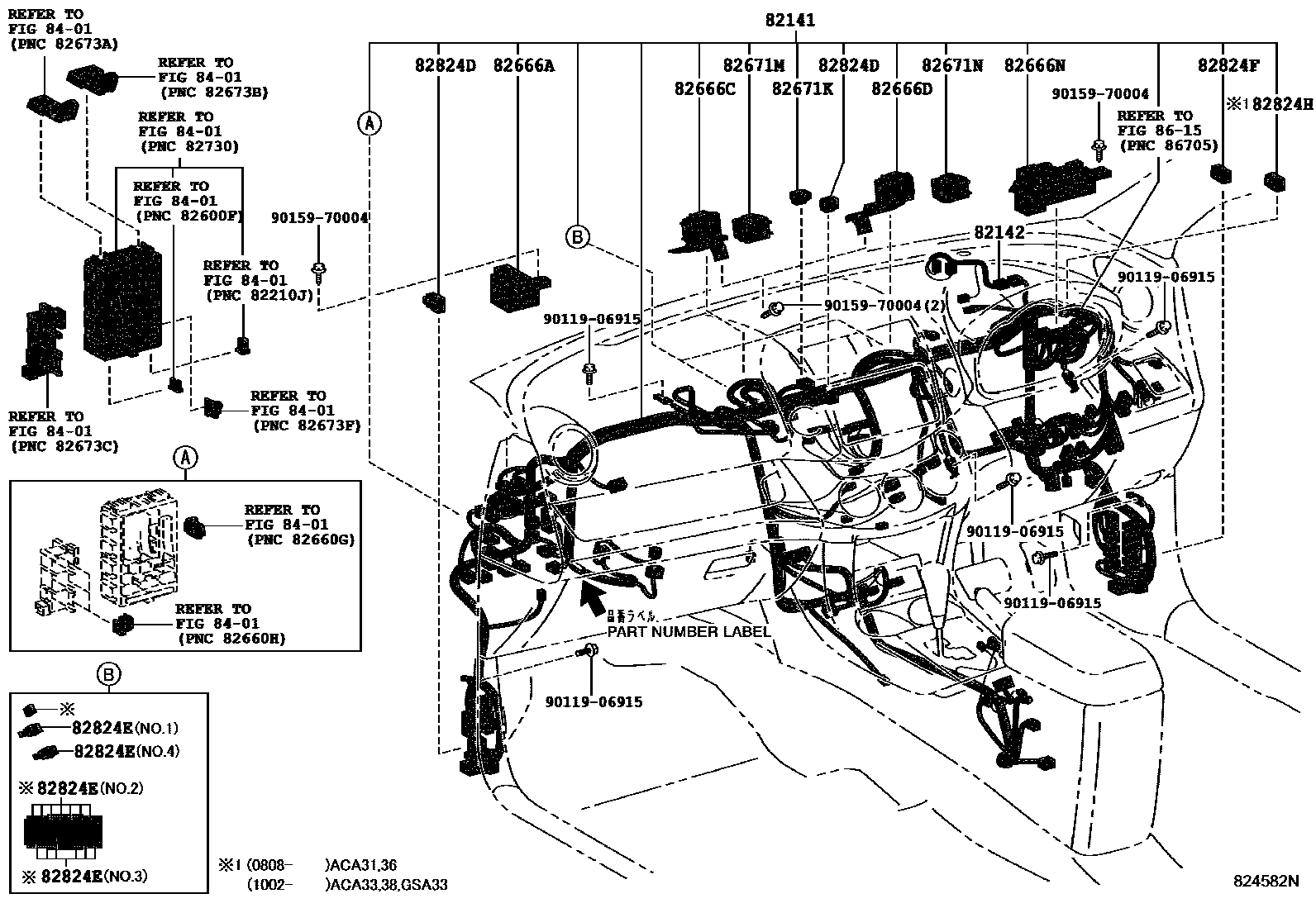

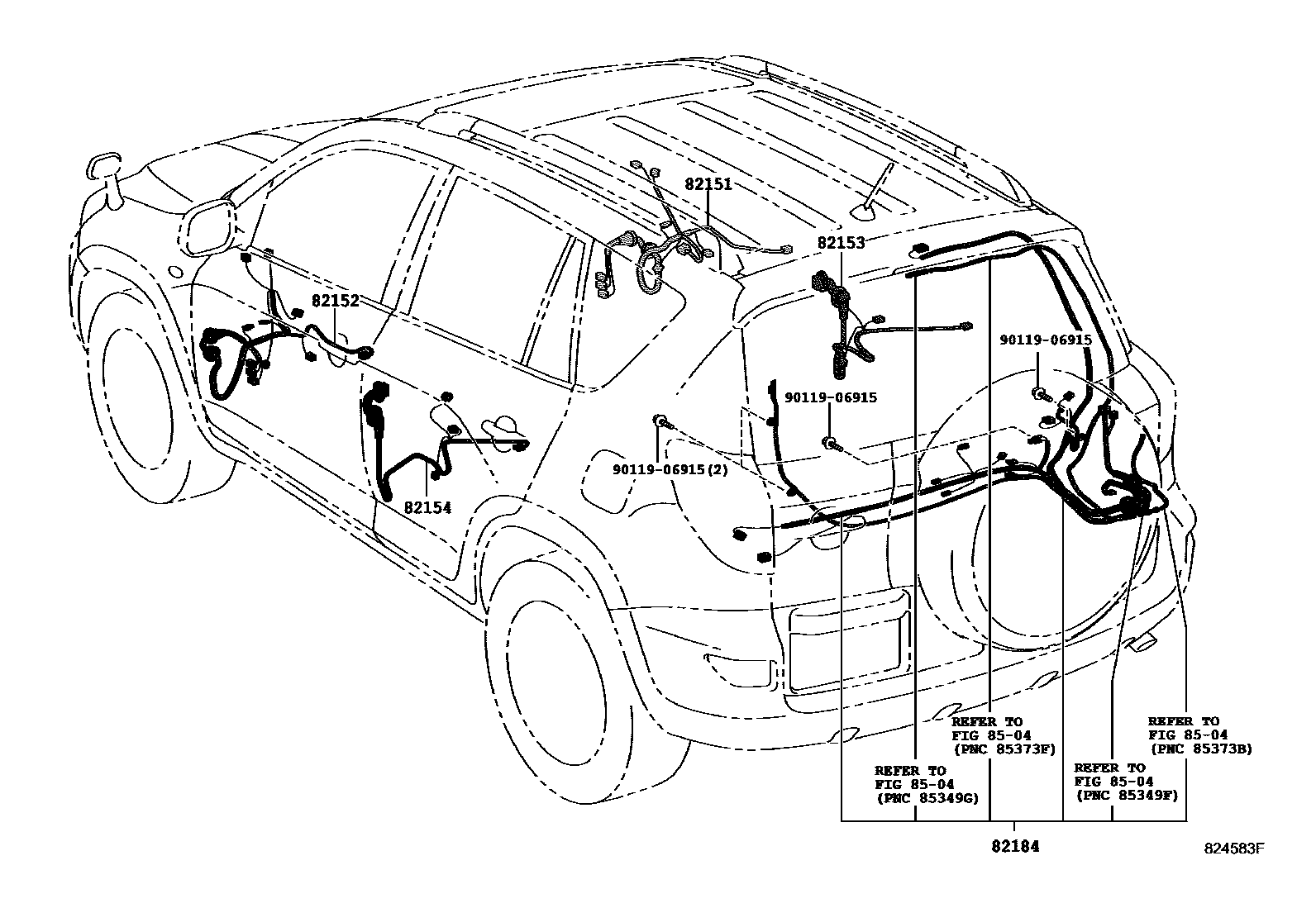

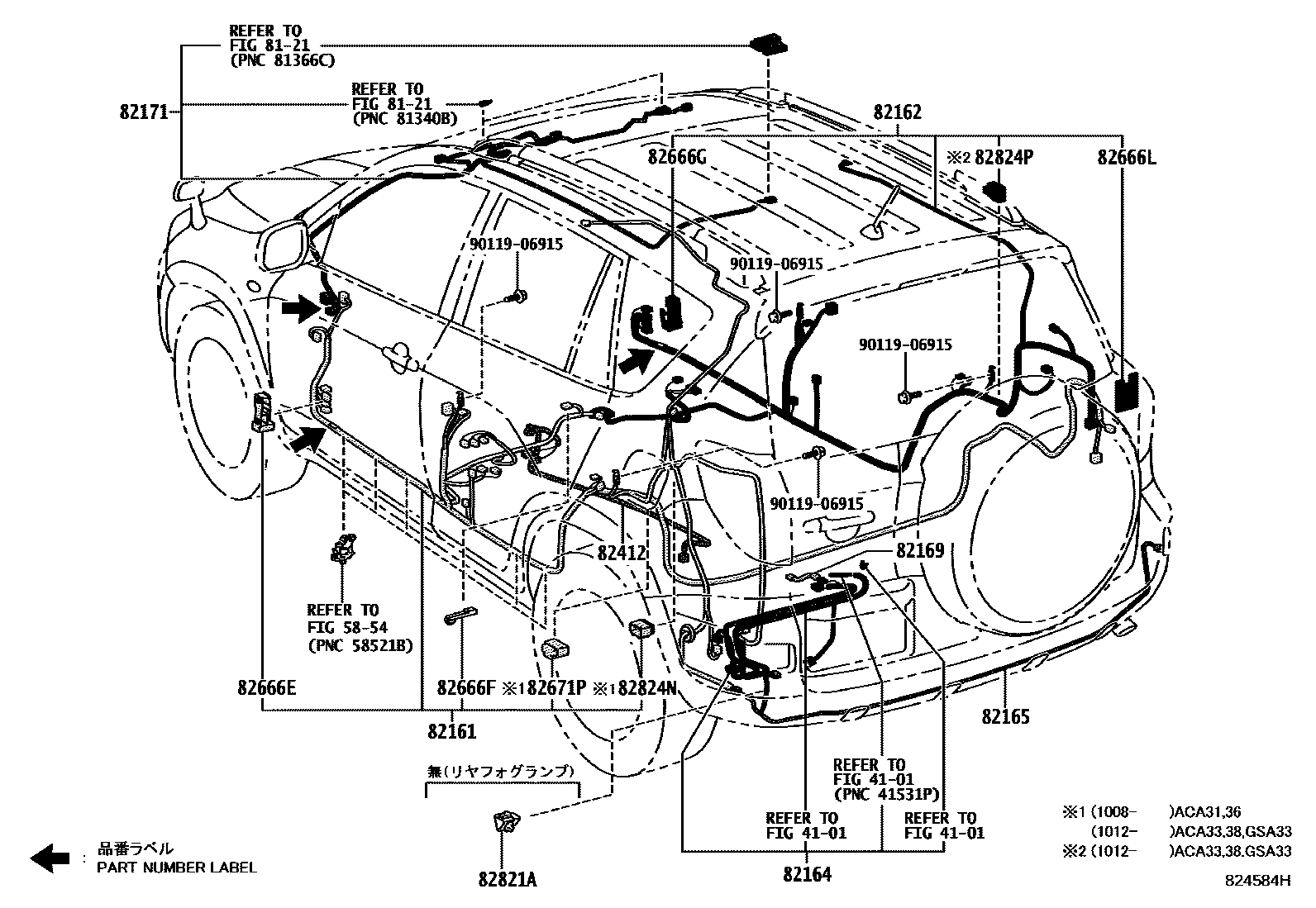

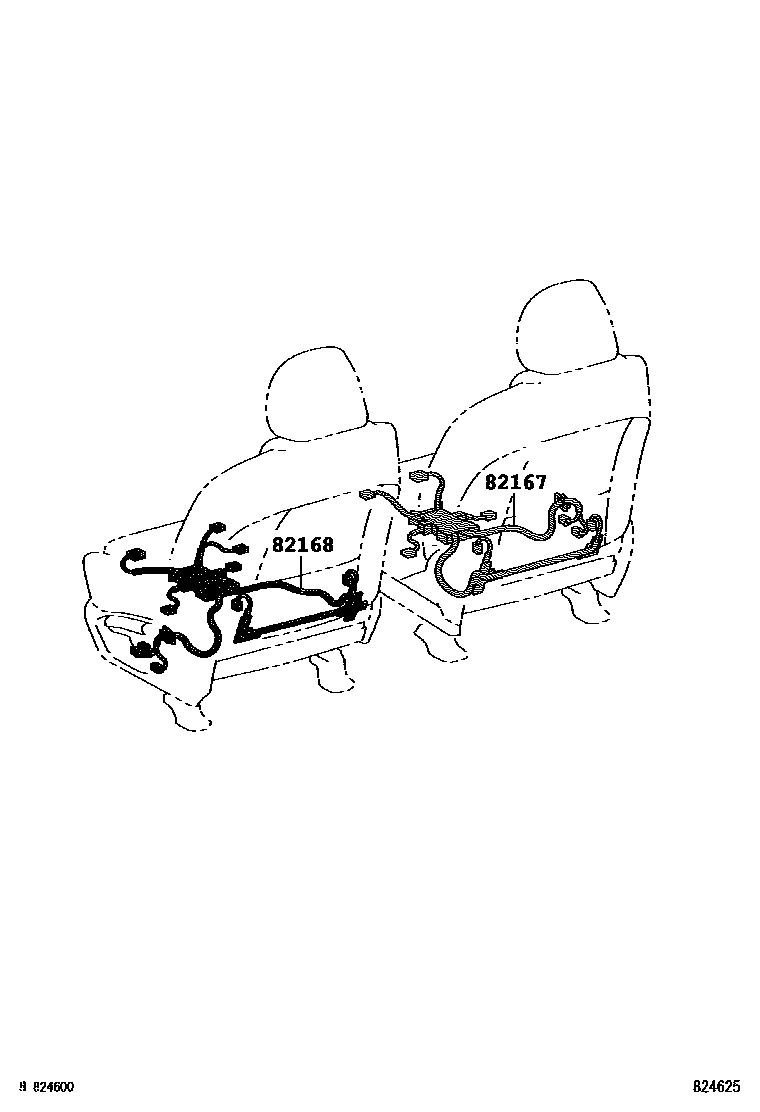

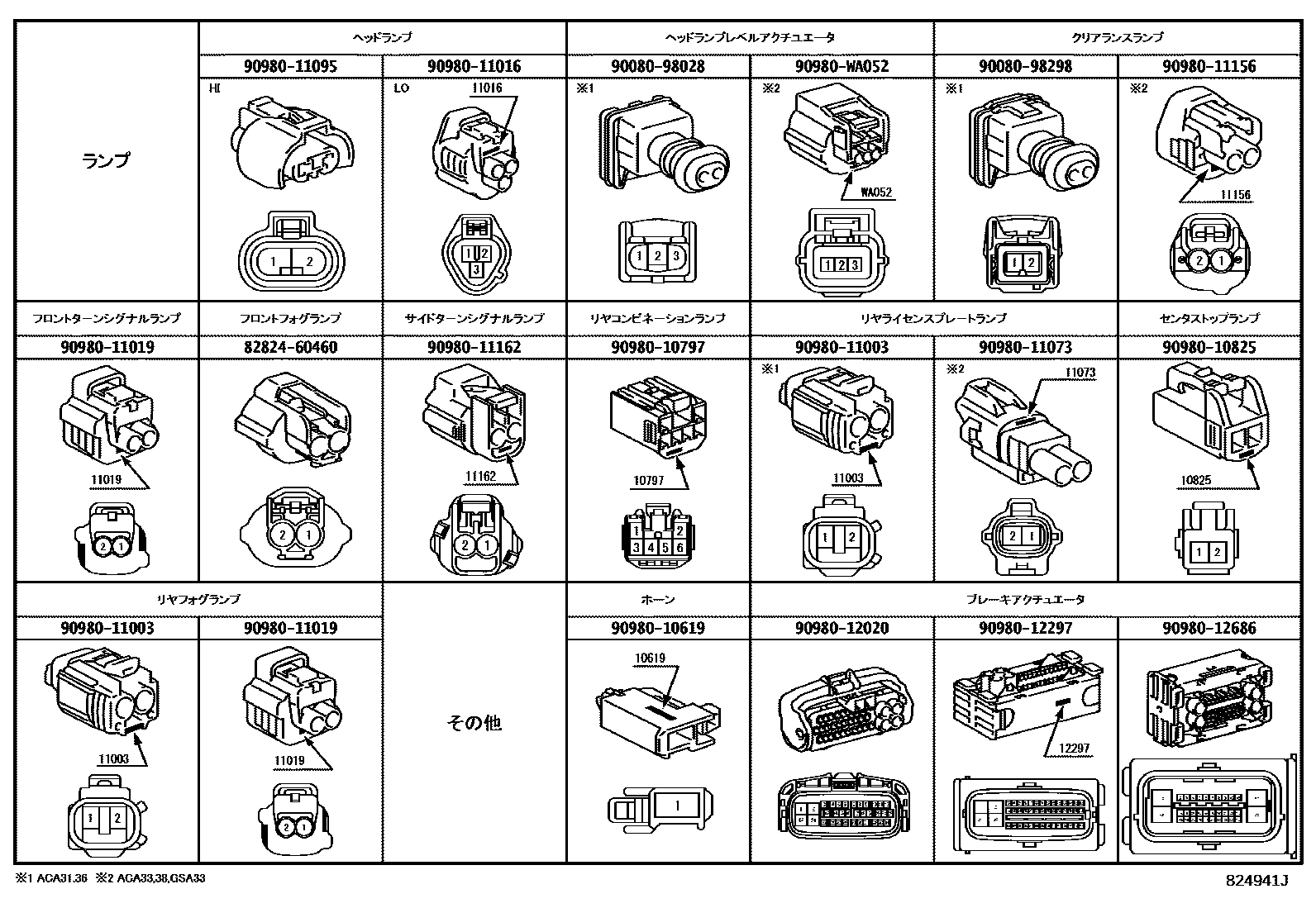

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07205 · 90980-07434 |
| 82001C | Connection cable No. 2 | 90980-07435 · 90980-07437 |
| 82111 | Engine room main wiring harness | 82111-42E10 · 82111-42E11 · 82111-42E12 · 82111-42E40 · 82111-42E41 · 82111-42E42 · 82111-42E80 · 82111-42E90 · 82111-42G60 · 82111-42G70 · 82111-42G71 · 82111-42G72 · 82111-42J60 · 82111-42J61 · 82111-42J70 · 82111-42J71 · 82111-42J80 · 82111-42J81 · 82111-42K40 · 82111-42K41 · 82111-42K50 · 82111-42K61 |
| 82121 | Engine wiring harness | 82121-42A30 · 82121-42A90 · 82121-42B90 · 82121-42B91 |
| 82122 | Engine No. 2 wiring harness | 82122-42040 · 82122-42041 · 82122-42060 |
| 82123 | Engine No. 3 wiring harness | 82123-42120 · 82123-42140 · 82123-42180 |
| 82141 | Dashboard wiring harness | 82141-42R10 · 82141-42R11 · 82141-42R12 · 82141-42R20 · 82141-42R21 · 82141-42R30 · 82141-42R31 · 82141-42R40 · 82141-42R41 · 82141-42R42 · 82141-42R50 · 82141-42R51 · 82141-42R60 · 82141-42R61 · 82141-42T00 · 82141-42T10 · 82141-42T20 · 82141-42T30 · 82141-42Y90 · 82141-42Y91 · 82141-42Z00 · 82141-42Z01 · 82141-42Z10 · 82141-42Z11 · 82141-42Z20 · 82141-42Z21 · 82141-42Z30 · 82141-42Z31 · 82141-42Z40 · 82141-42Z41 · 82141-4AD00 · 82141-4AD01 · 82141-4AD02 · 82141-4AD03 · 82141-4AD10 · 82141-4AD11 · 82141-4AD12 · 82141-4AD13 · 82141-4AD14 · 82141-4AD20 · 82141-4AD21 · 82141-4AD22 · 82141-4AD23 · 82141-4AD24 · 82141-4AD30 · 82141-4AD31 · 82141-4AD32 · 82141-4AD33 · 82141-4AD40 · 82141-4AD41 · 82141-4AD42 · 82141-4AD43 · 82141-4AD44 · 82141-4AD50 · 82141-4AD51 · 82141-4AD52 · 82141-4AD53 · 82141-4AD54 · 82141-4AG40 · 82141-4AG41 · 82141-4AG42 · 82141-4AG50 · 82141-4AG51 · 82141-4AG52 · 82141-4AG60 · 82141-4AG61 · 82141-4AG62 · 82141-4AG70 · 82141-4AG71 · 82141-4AG72 · 82141-4AG80 · 82141-4AG81 · 82141-4AG82 · 82141-4AG90 · 82141-4AG91 · 82141-4AG92 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-42060 · 82142-42070 |
| 82151 | Right front door wiring harness | 82151-42A30 · 82151-42A50 · 82151-42A70 · 82151-42A71 · 82151-42B60 · 82151-42B61 · 82151-42B70 · 82151-42B71 |
| 82152 | Left front door wiring harness | 82152-42830 · 82152-42850 · 82152-42870 · 82152-42871 · 82152-42880 · 82152-42881 · 82152-42A70 · 82152-42A80 · 82152-42A81 |
| 82153 | Rear door wiring harness No. 1 | 82153-42120 · 82153-42140 |
| 82154 | Rear door wiring harness No. 2 | 82153-42120 · 82153-42140 |
| 82161 | floor wiring harness | 82161-42D80 · 82161-42E00 · 82161-42E10 · 82161-42G70 · 82161-42J60 · 82161-42J70 · 82161-42J80 · 82161-42J90 · 82161-42K00 · 82161-42K10 · 82161-42L10 · 82161-42L11 · 82161-42L20 · 82161-42L21 · 82161-42M10 · 82161-42M20 · 82161-42M21 · 82161-42M30 · 82161-42M40 · 82161-42M41 |
| 82162 | Floor wiring harness No. 2 | 82162-42080 · 82162-42100 · 82162-42110 · 82162-42340 · 82162-42450 · 82162-42460 · 82162-42470 · 82162-42480 · 82162-42490 · 82162-42500 · 82162-42510 · 82162-42520 · 82162-42570 · 82162-42580 · 82162-42590 · 82162-42760 · 82162-42770 · 82162-42780 · 82162-42790 · 82162-42800 · 82162-42810 · 82162-42821 · 82162-42831 |
| 82164 | Frame wiring harness set | 82164-42020 · 82164-42021 · 82164-42030 · 82164-42031 |
| 82165 | No. 2 frame wiring harness | 82165-42010 · 82165-42040 |
| 82167 | Seat No. 1 wiring harness | 82167-60270 · 82191-42010 |
| 82168 | Seat No. 2 wiring harness | 82168-60130 · 82192-42020 |
| 82169 | No. 3 frame wiring harness | 82169-42010 · 82169-42020 |
| 82171 | Roof No. 1 wiring harness | 82171-42410 · 82171-42420 · 82171-42450 · 82171-42560 |
| 82184 | Rear door No. 1 wiring harness | 82184-42240 · 82184-42251 · 82184-42260 · 82184-42300 · 82184-42320 · 82184-42390 · 82184-42400 · 82184-42410 |
| 82219A | sensor harness | 82219-41010 |
| 82412 | Fuel gauge wiring harness | 82412-42030 · 82412-42040 |
| 82666A | Connector holder No. 2 | 82666-42180 |
| 82666B | No. 3 connector holder | 82666-42250 |
| 82666C | No. 4 connector holder | 82666-42230 · 82666-42231 |
| 82666D | No. 5 connector holder | 82666-42240 · 82666-42241 |
| 82666E | No. 6 connector holder | 82666-42200 |
| 82666F | No. 7 connector holder | 82666-42270 |
| 82666G | No. 8 connector holder | 82666-42210 |
| 82666L | No. 9 connector holder | 82666-42280 |
| 82666N | No. 10 connector holder | 82666-42190 |
| 82671 | junction box | 82671-30360 |
| 82671J | No. 2 junction box | 82671-30370 |
| 82671K | No. 3 junction box | 82671-30370 |
| 82671M | No. 5 junction box | 82671-42070 · 82671-42130 |
| 82671N | No. 6 junction box | 82671-42080 · 82671-42140 |
| 82671P | No. 7 junction box | 82671-30360 |
| 82817 | No. 1 wire harness protection device | 82817-42480 |
| 82821A | Connector cover | 82821-42030 |
| 82823S | Toyota part | 82823-20080 |
| 82823T | Toyota part | 82823-22050 |
| 82824 | Harness connector | 82824-47210 |
| 82824D | Harness connector | 82824-47210 · 82824-50340 |
| 82824E | Harness connector | 82824-42180 · 82824-42190 · 82824-42200 · 82824-42210 |
| 82824F | Harness connector | 82824-28180 · 82824-52280 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-12210 · 82824-12220 |
| 82824K | Harness connector | 82824-50340 |
| 82824N | Harness connector | 82824-22080 |
| 82824P | Harness connector | 82824-50340 |
| 82991 | Fuse repair line | 82991-42010 |
