Toyota RAV4 Engine Mounting — Figure 1107

Toyota RAV4 EPC diagram 1107, Engine Mounting, with 2 images and 13 PNC and OE references.

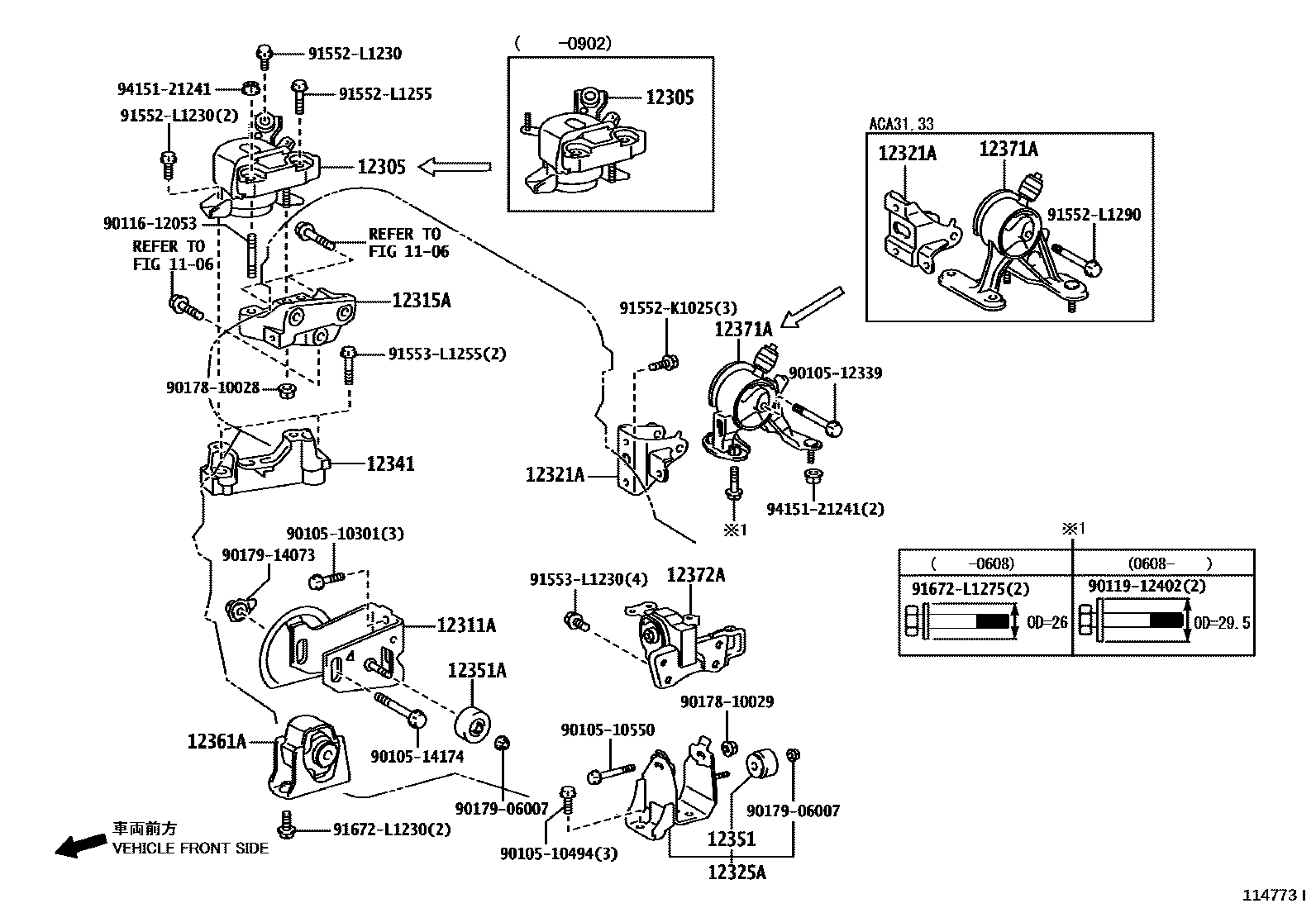

Toyota RAV4 Engine Mounting EPC diagram — 114773I
Engine Mounting — 114773I (200511 – 999999)

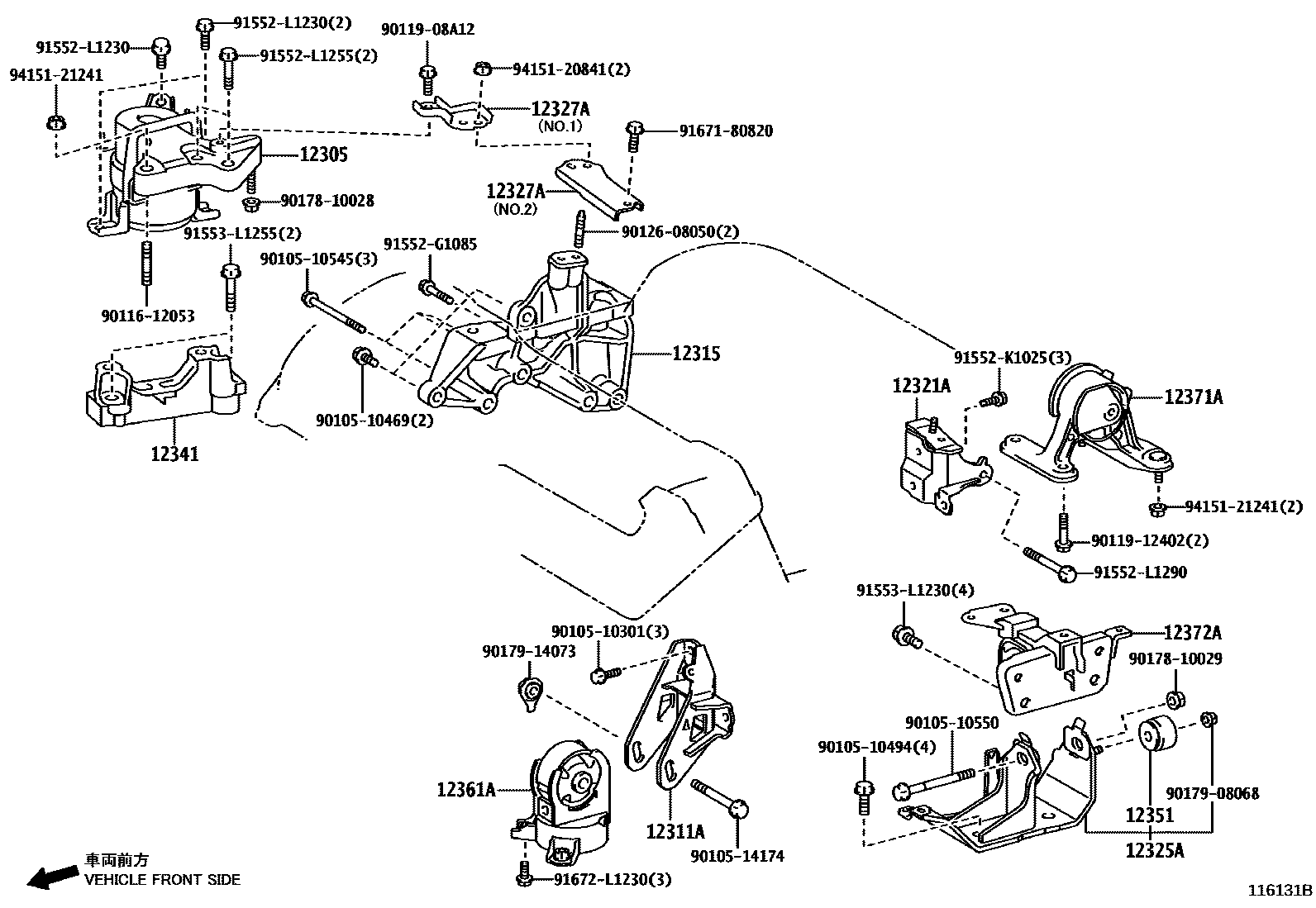

Toyota RAV4 Engine Mounting EPC diagram — 116131B
Engine Mounting — 116131B (200708 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-28230 · 12305-28300 · 12305-28301 · 12305-31020
12311AEngine front mounting bracket (for transverse engine)12311-28220 · 12311-28310 · 12311-31070
12315Engine No. 1 left front suspension bracket12315-31110
12315AEngine right side mounting bracket (for transversely mounted engine)12315-28090
12321ARear engine mounting bracket (for transverse engine)12321-28190 · 12321-28220 · 12321-31060
12325AEngine left side mounting bracket (for transversely mounted engine)12304-28130 · 12304-31010
12327AEngine No. 2 right side mounting bracket12327-31010 · 12327-31040
12341engine mounting spacer12341-26010 · 12341-26011
12351engine mount shock absorber12351-23010 · 12351-28090
12351AEngine mount shock absorber (for vibration isolation pad)12351-28110
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-28240 · 12361-31160
12371AEngine rear mount vibration isolation pad12371-28180 · 12371-28220 · 12371-31110 · 12371-31111
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-28230 · 12372-28341 · 12372-28342 · 12372-31020 · 12372-31021
