Toyota RAV4 座椅和座椅滑轨 — Figure 7151

Toyota RAV4 EPC diagram 7151, 座椅和座椅滑轨, with 6 images and 51 PNC and OE references.

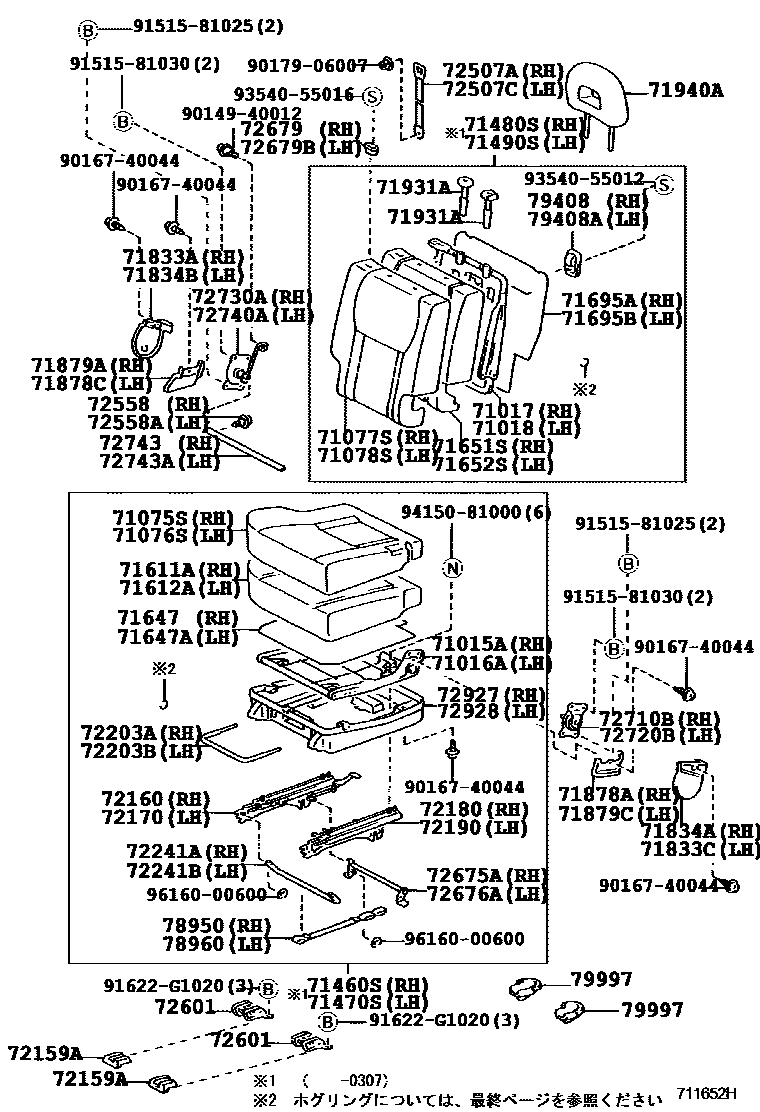

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 711652H
座椅和座椅滑轨 — 711652H (200005 – 200511)

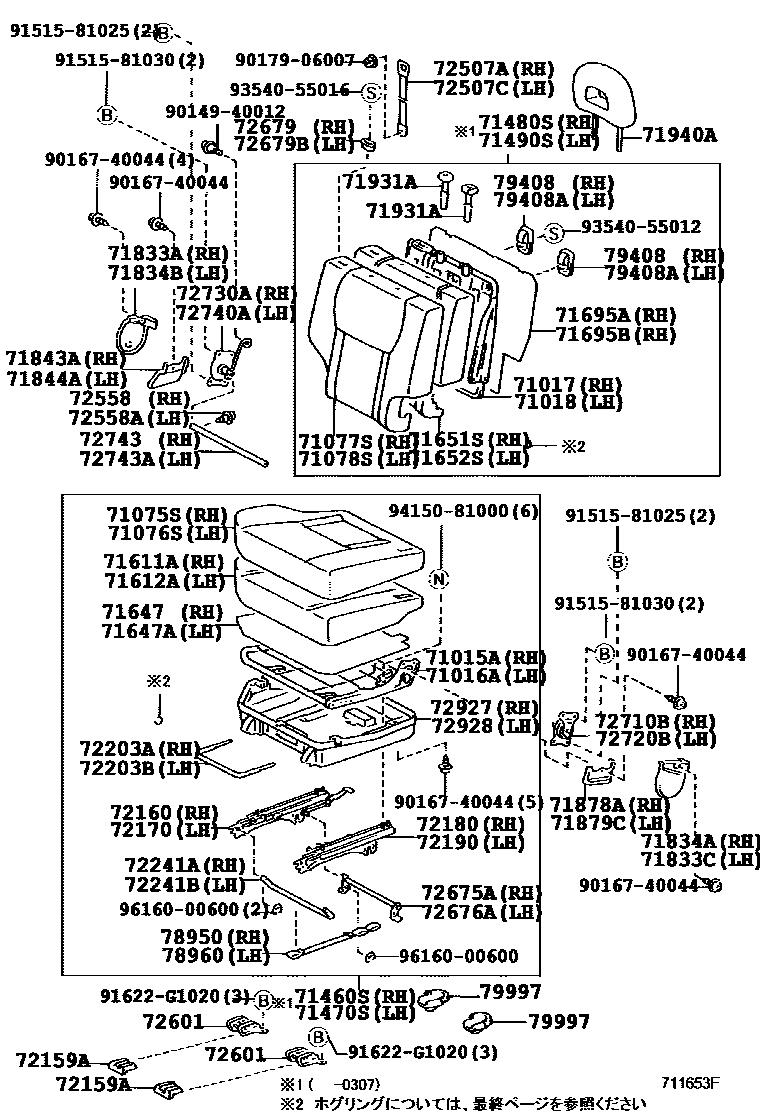

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 711653F
座椅和座椅滑轨 — 711653F (200005 – 200511)

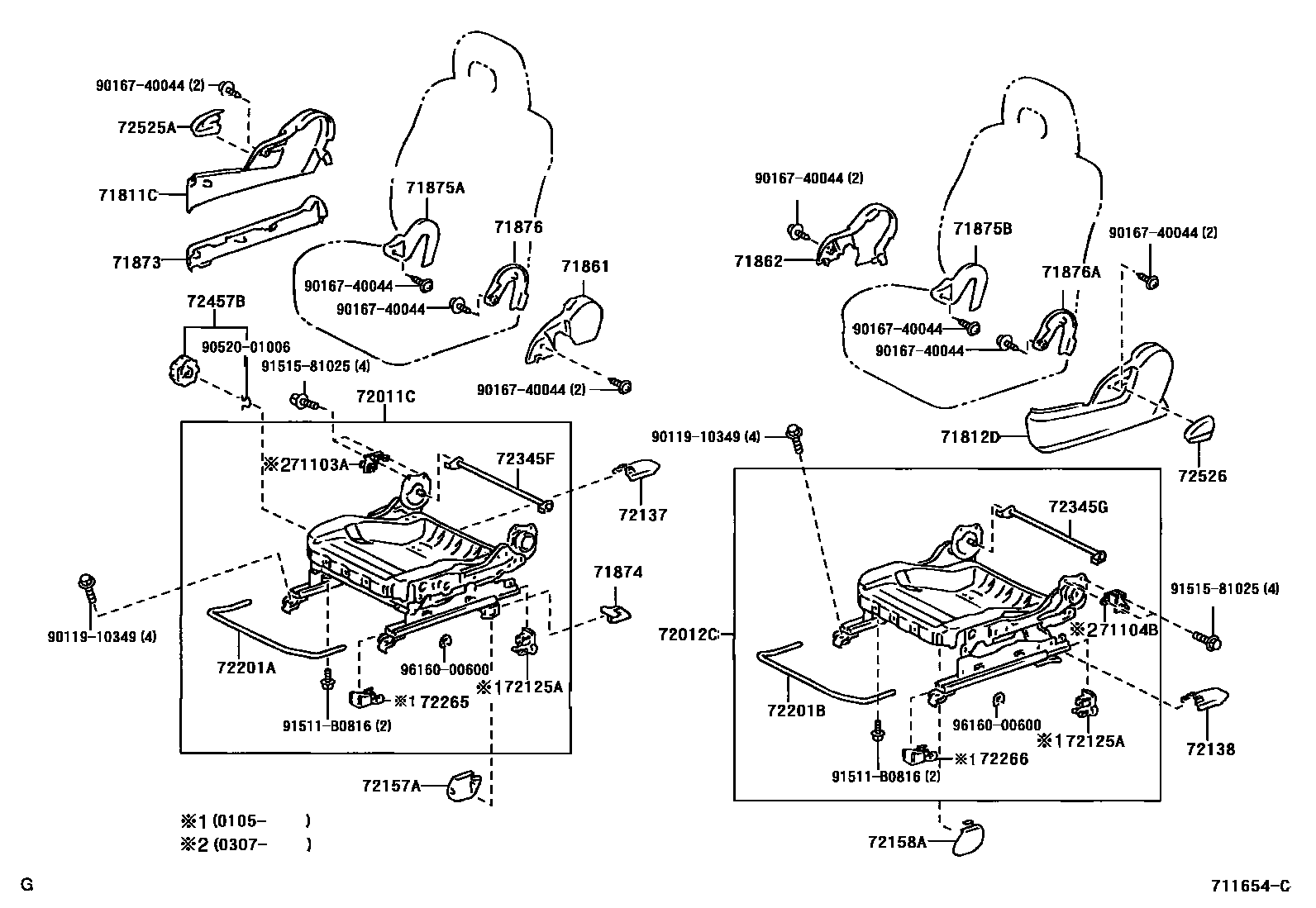

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 711654C
座椅和座椅滑轨 — 711654C (200005 – 200511)

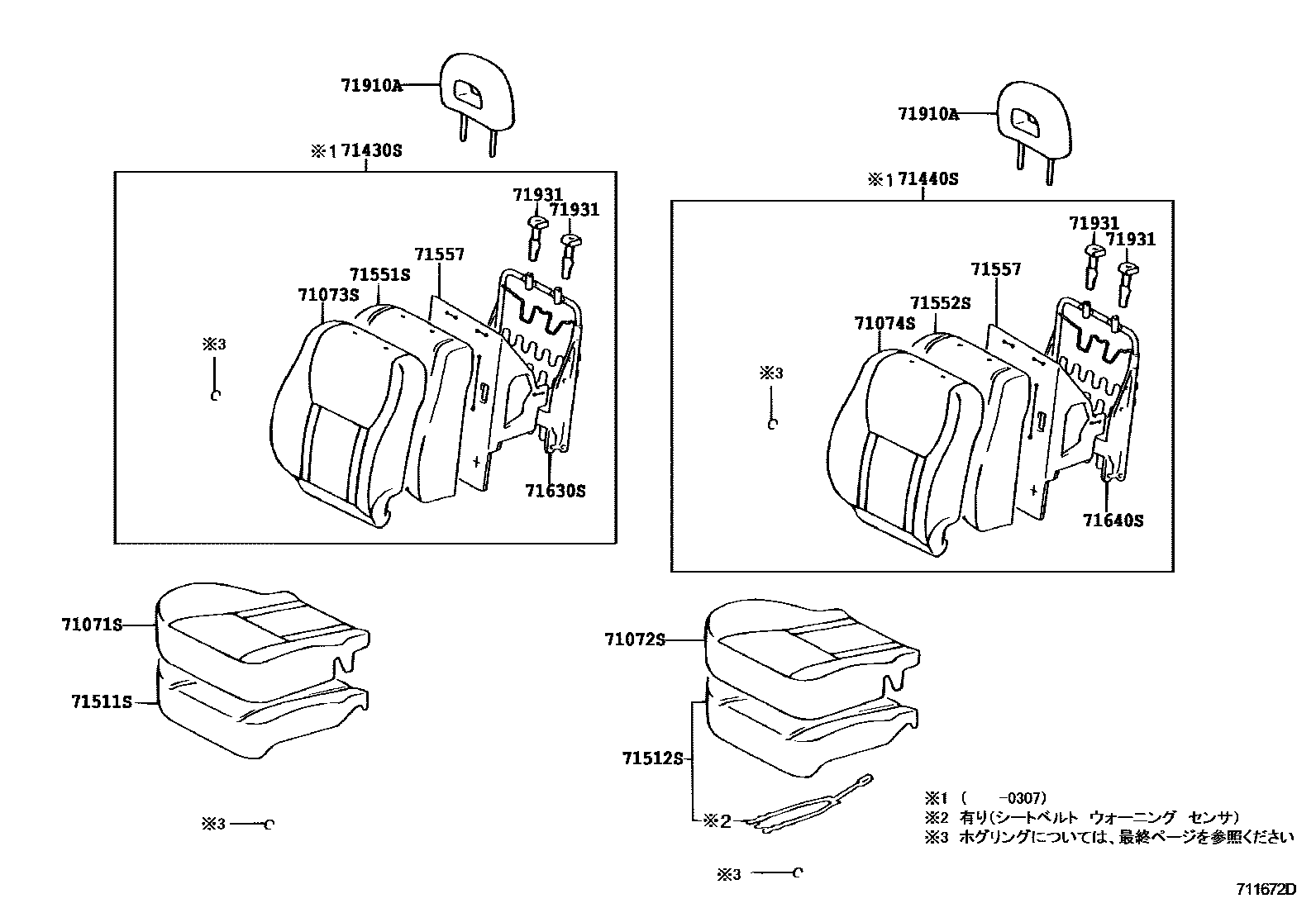

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 711672D
座椅和座椅滑轨 — 711672D (200005 – 200511)

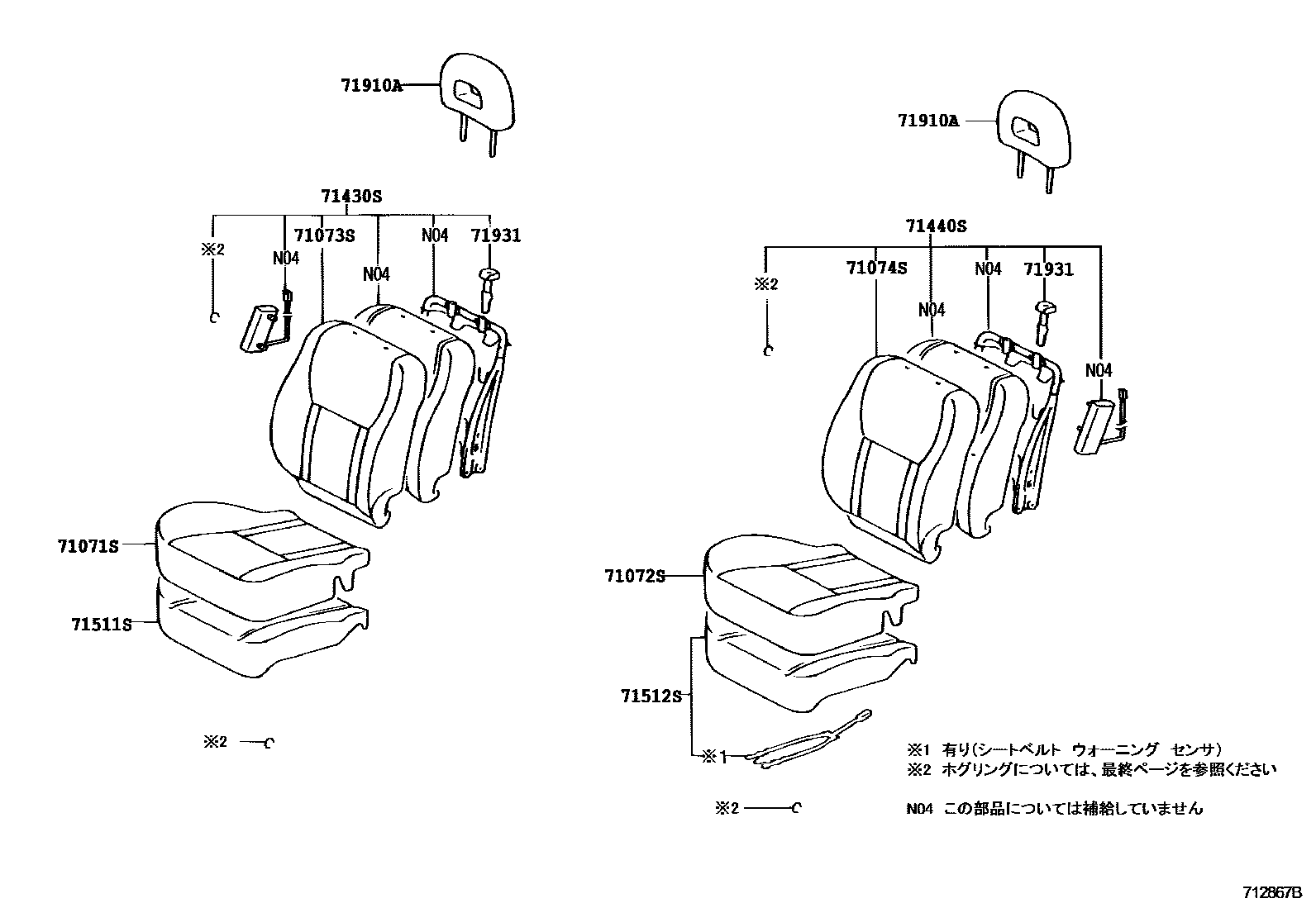

Toyota RAV4 座椅和座椅滑轨 EPC diagram — 712867B
座椅和座椅滑轨 — 712867B (200307 – 200511)
Toyota RAV4 座椅和座椅滑轨 EPC diagram — 718165A
座椅和座椅滑轨 — 718165A (200005 – 999999)

PNC and OE references

PNCPart nameOE numbers
71015ARear right seat cushion frame sub-assembly71015-42070 · 71015-42080 · 71015-42100 · 71015-42110 · 71015-42130 · 71015-42150
71016ARear left seat cushion frame sub-assembly71016-42070 · 71016-42080 · 71016-42100 · 71016-42110 · 71016-42130 · 71016-42150
71017Right rear seat back frame sub-assembly71017-42060 · 71017-42070 · 71017-42080 · 71017-42090
71018Rear left seat back frame sub-assembly71018-42060 · 71018-42070 · 71018-42080 · 71018-42090
71103AFront right seat cushion hinge sub-assembly71103-42010
71104BFront left seat cushion hinge sub-assembly71104-42010
71511SFront right seat cushion cushion (for split seats)71511-42030 · 71511-42050
71512SFront left seat cushion cushion (for split seats)71052-42010 · 71052-42020
71551SFront right seat back cushion (for split seats)71551-42030 · 71551-42050
71552SFront left seat back cushion (for split seats)71551-42030 · 71551-42050
71557Lower lining of front seat backrest71557-44030 · 71578-42010
71611ARear right seat cushion71611-42040 · 71611-42050
71612ARear left seat cushion71612-42040 · 71612-42050
71630SFront right seat back spring assembly (for split seats)71630-42040
71640SFront left seat back spring assembly (for split seats)71630-42040
71647Rear seat cushion edge protective cover71647-42010 · 71647-42020
71647ARear left seat cushion cover rear cushion71647-42010 · 71647-42020
71651SRear right seat back cushion (for split seats)71651-42040 · 71651-42050
71652SRear left seat back cushion (for split seats)71652-42040 · 71652-42050
71695AProtective cover for seat No. 1 on the right side of the rear row71695-42010 · 71695-42020
71695BProtective cover for seat No. 1 on the left side of the rear row71695-42010 · 71696-42040
71874Front left seat cushion lower guard71874-42010
72011CFront right seat adjuster sub-assembly72010-42020 · 72010-42021 · 72010-42050 · 72010-42110 · 72010-42180
72012CFront left seat adjuster sub-assembly72020-42010 · 72020-42011 · 72020-42030 · 72020-42031 · 72020-42040 · 72020-42080 · 72020-42120
72125ARear seat upper slide rail cover72125-13040
72160Rear right seat outer slide rail assembly72160-42010
72170Rear left seat outer slide rail assembly72170-42010
72180Rear right seat inner slide rail assembly72180-42010
72190Rear left seat inner slide rail assembly72190-42010
72201ARight seat slide rail handle sub-assembly72201-42020
72201BLeft seat slide rail handle sub-assembly72201-42030
72203ARear right seat slide rail handle sub-assembly72203-42010
72203BRear left seat slide rail handle sub-assembly72203-42010
72241ASeat rail locking lever72241-42010
72241BSeat rail locking lever72241-42010
72265Right seat rail upper rail cover72265-13040
72266Left seat rail upper rail cover72265-13040
72345FRight seat back recliner connecting pipe72345-42020 · 72345-47010
72345GLeft seat back recliner connecting pipe72345-42020 · 72345-47010
72558Seat back tilt stop72558-42010 · 72558-44010
72558ASeat back tilt stop72558-42010 · 72558-44010
72601Rear seat lock sub-assembly72601-42030
72675ARight rear seat back lock control lever72675-42010
72676ARear left seat back lock control lever72676-42010
72710BRear right seat backrest inner adjuster assembly72710-42010
72720BRear left left seat backrest inner adjuster assembly72720-42010
72730ARear right seat backrest tilt adjuster assembly72730-42060
72740ARear left seat backrest angle adjuster assembly72740-42060
72743Rear seat backrest tilt lever72743-42010 · 72743-42020
72743ARear seat backrest tilt lever72743-42010 · 72743-42020
79997No. 1 seat leg box protection device79997-42010 · 79997-42020
