Toyota RAV4 阀体和滤油网(ATM) — Figure 3512

Toyota RAV4 EPC diagram 3512, 阀体和滤油网(ATM), with 15 images and 181 PNC and OE references.

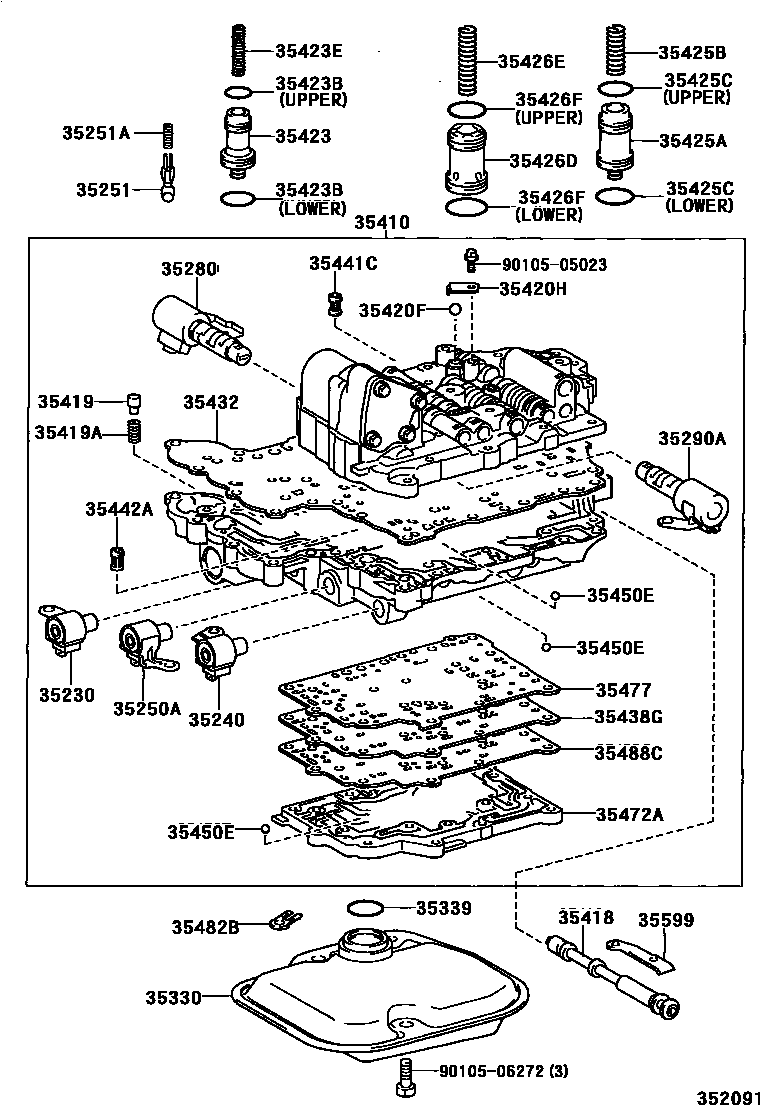

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352091
阀体和滤油网(ATM) — 352091 (200005 – 200307)

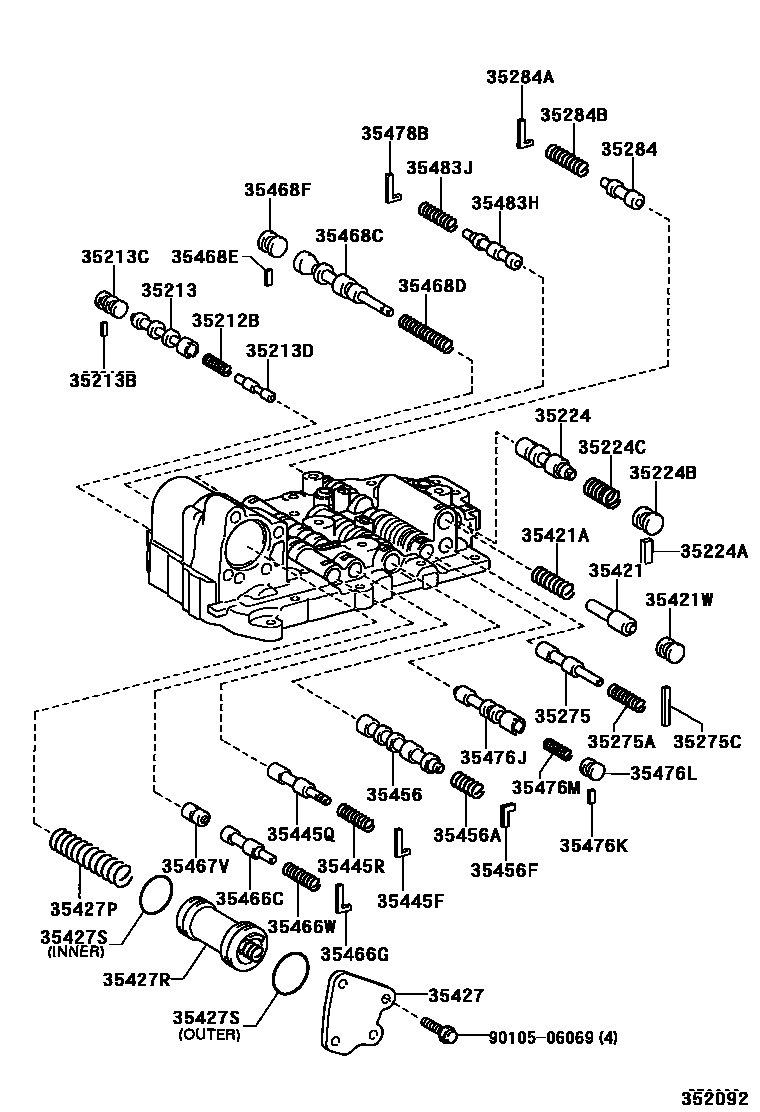

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352092
阀体和滤油网(ATM) — 352092 (200005 – 200307)

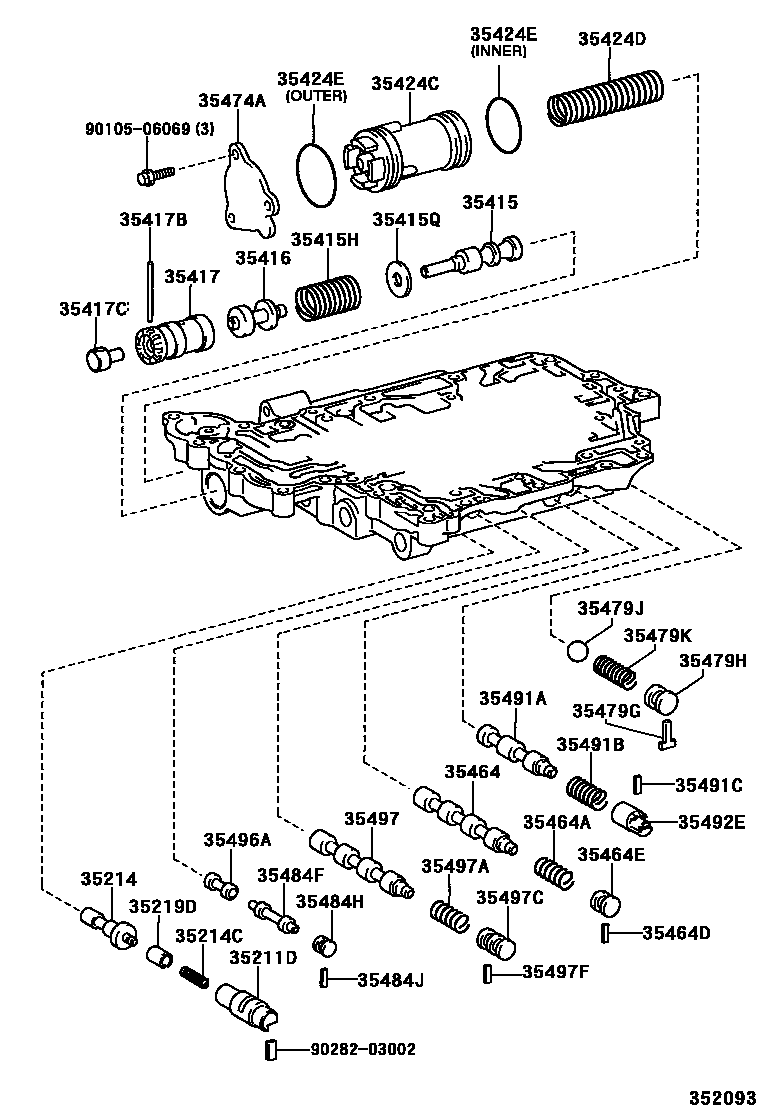

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352093
阀体和滤油网(ATM) — 352093 (200005 – 200307)

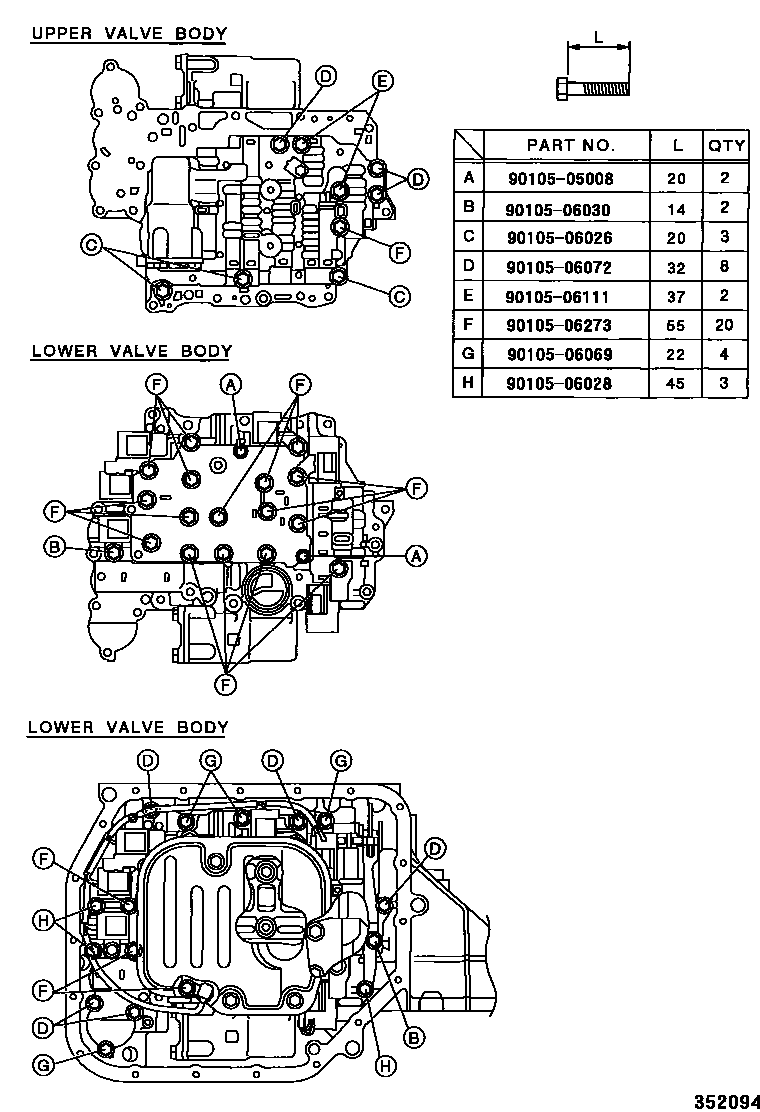

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352094
阀体和滤油网(ATM) — 352094 (200005 – 200307)

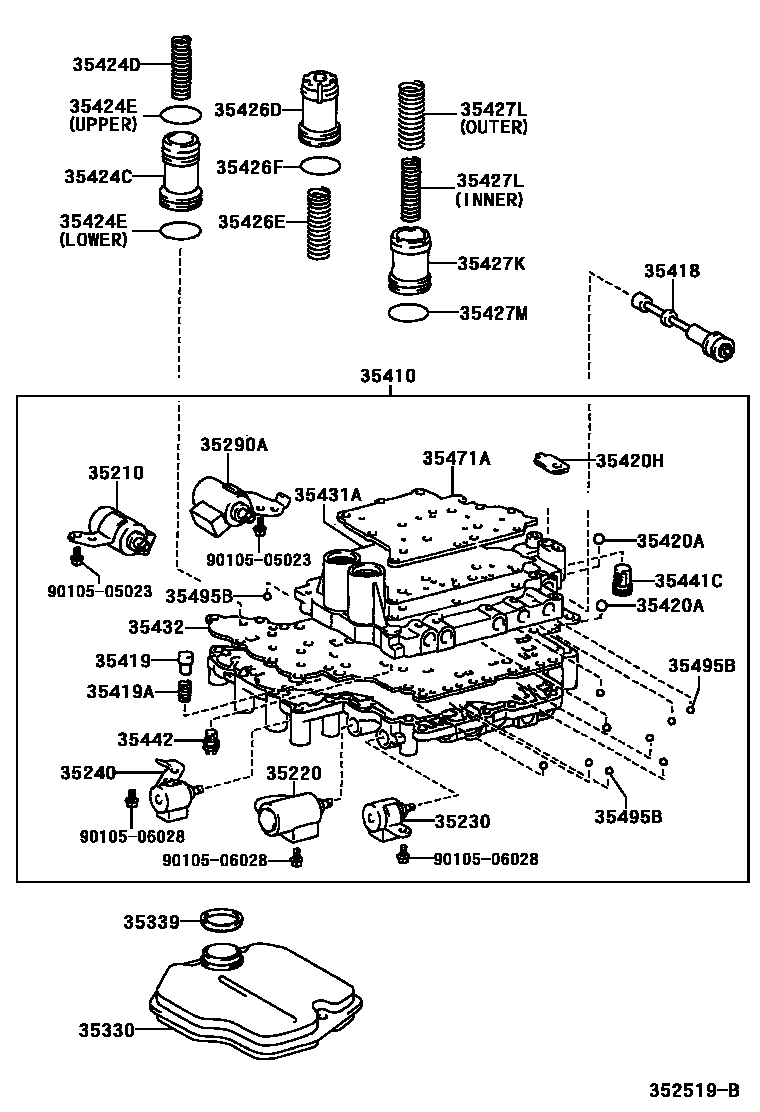

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352519B
阀体和滤油网(ATM) — 352519B (200005 – 200307)

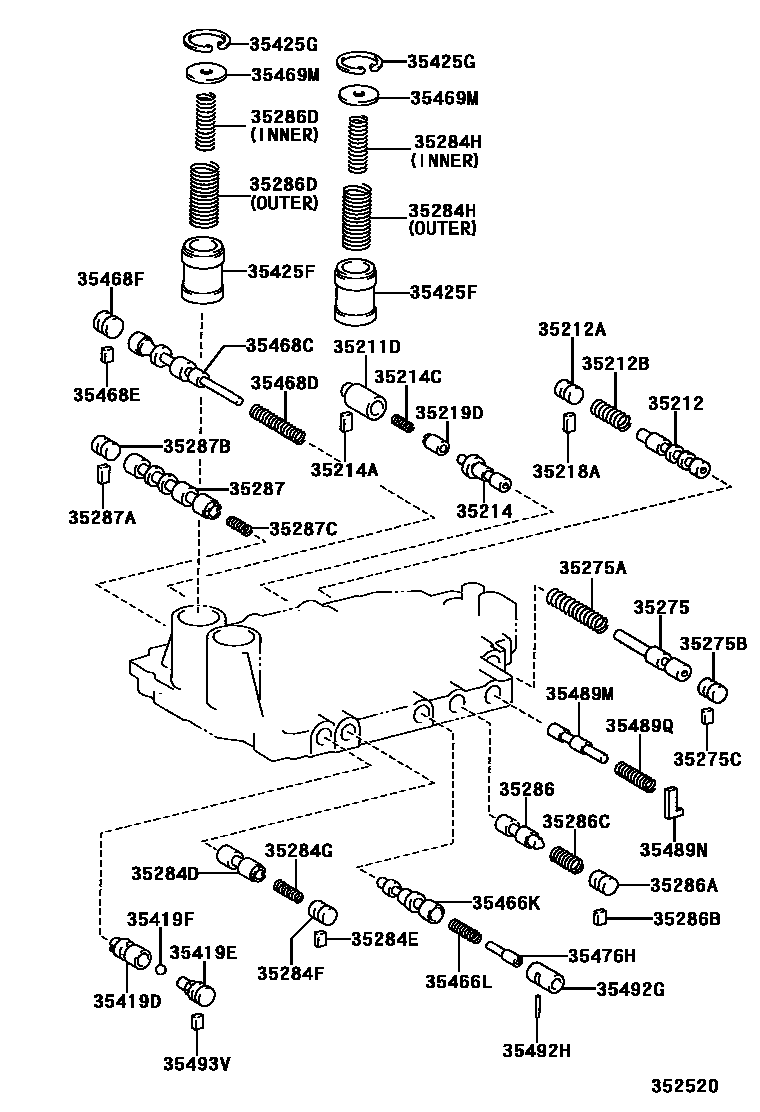

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352520
阀体和滤油网(ATM) — 352520 (200005 – 200307)

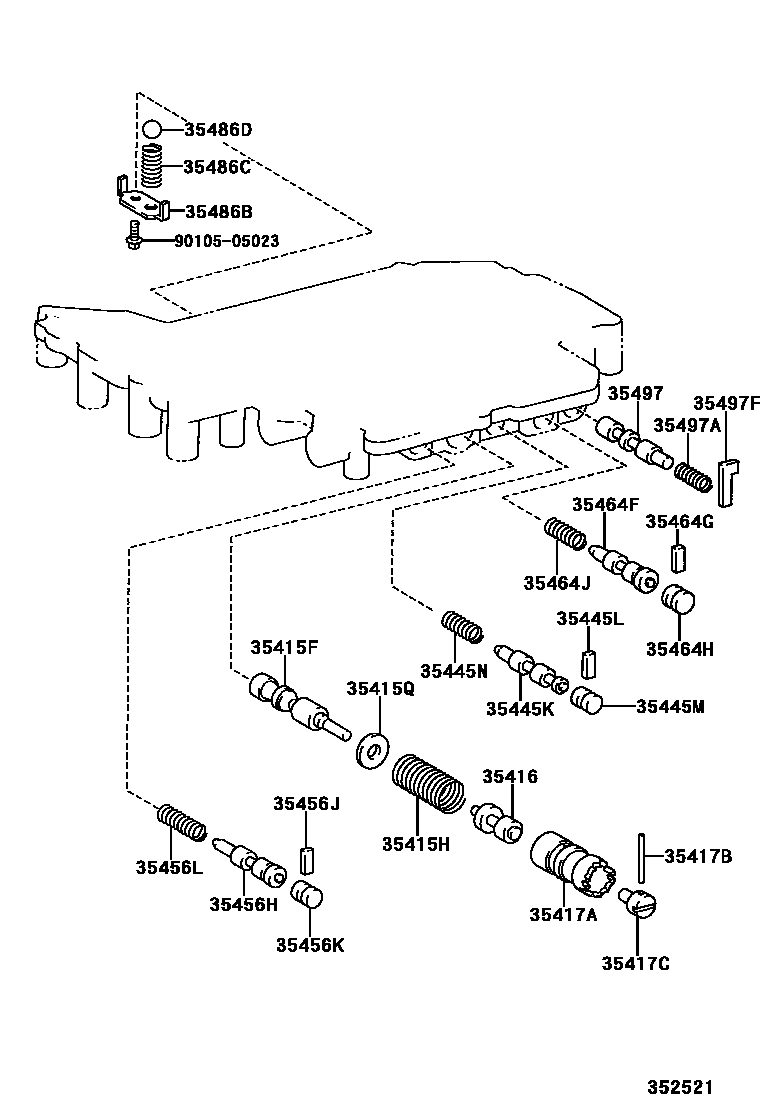

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352521
阀体和滤油网(ATM) — 352521 (200005 – 200307)

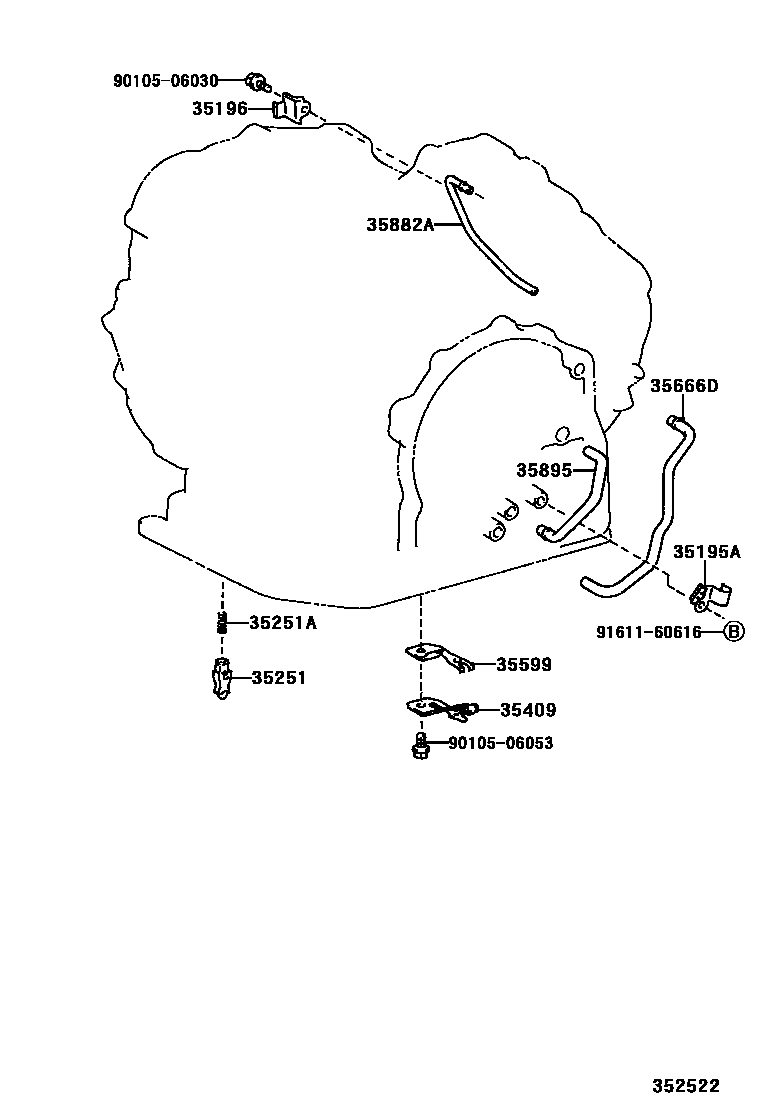

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352522
阀体和滤油网(ATM) — 352522 (200005 – 200307)

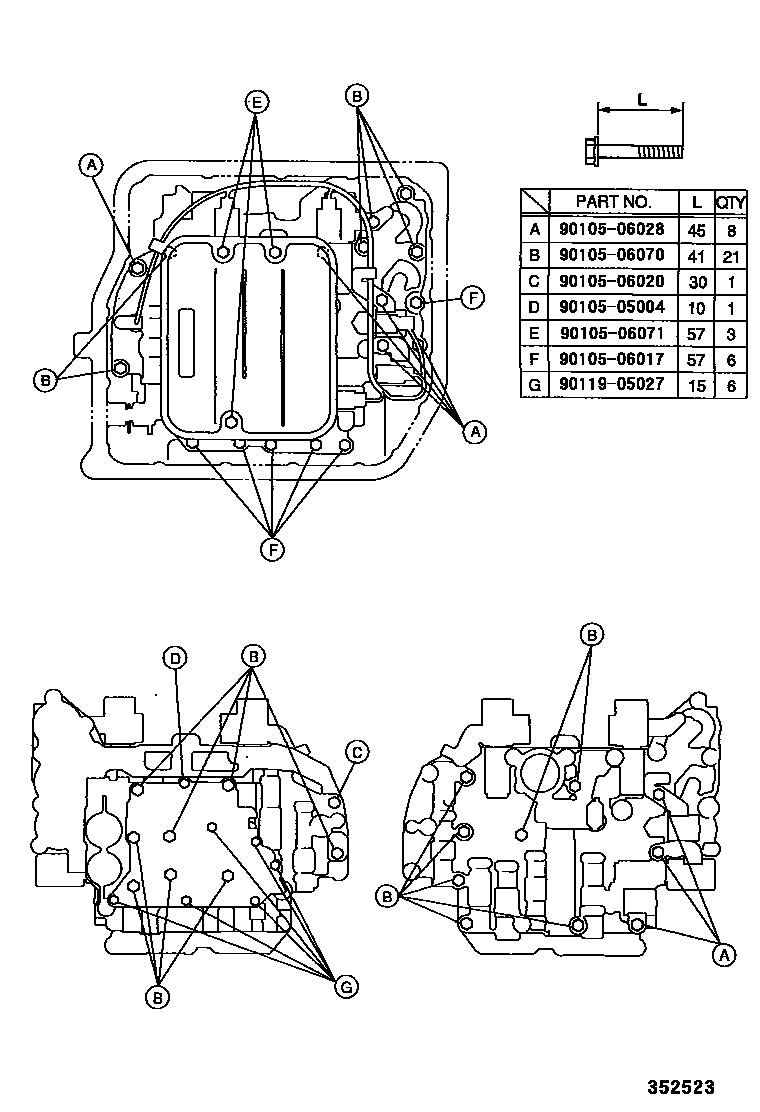

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352523
阀体和滤油网(ATM) — 352523 (200005 – 200307)

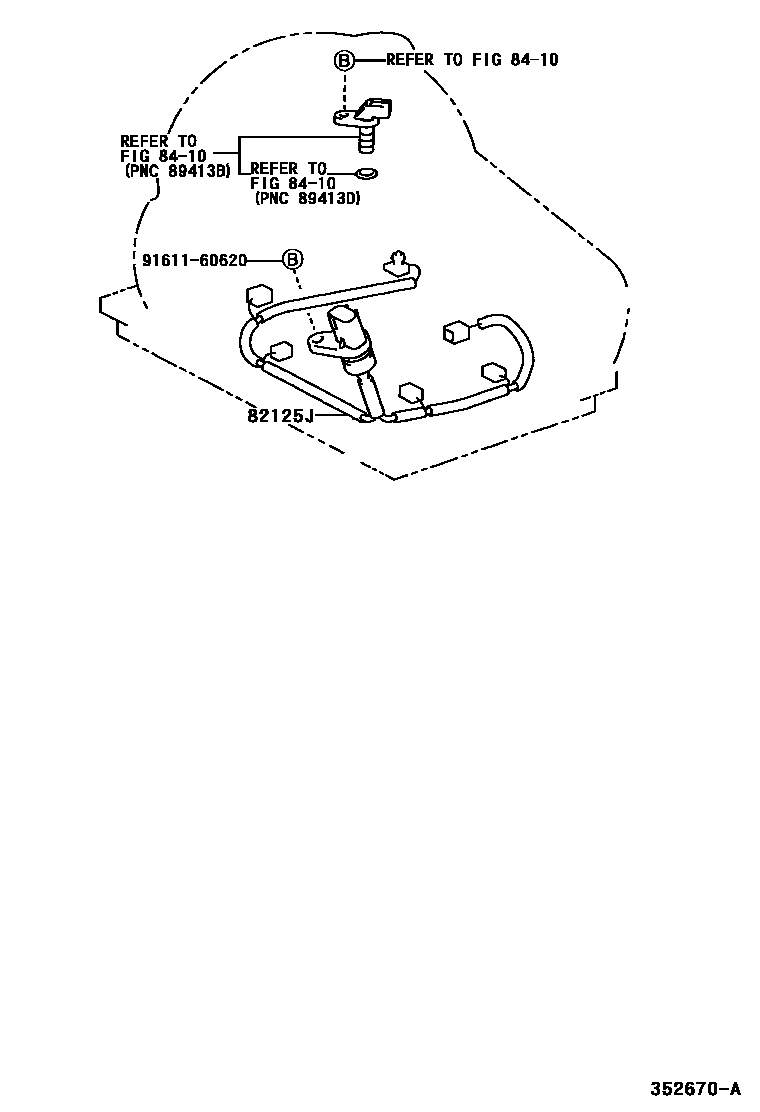

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 352670A
阀体和滤油网(ATM) — 352670A (200005 – 200307)

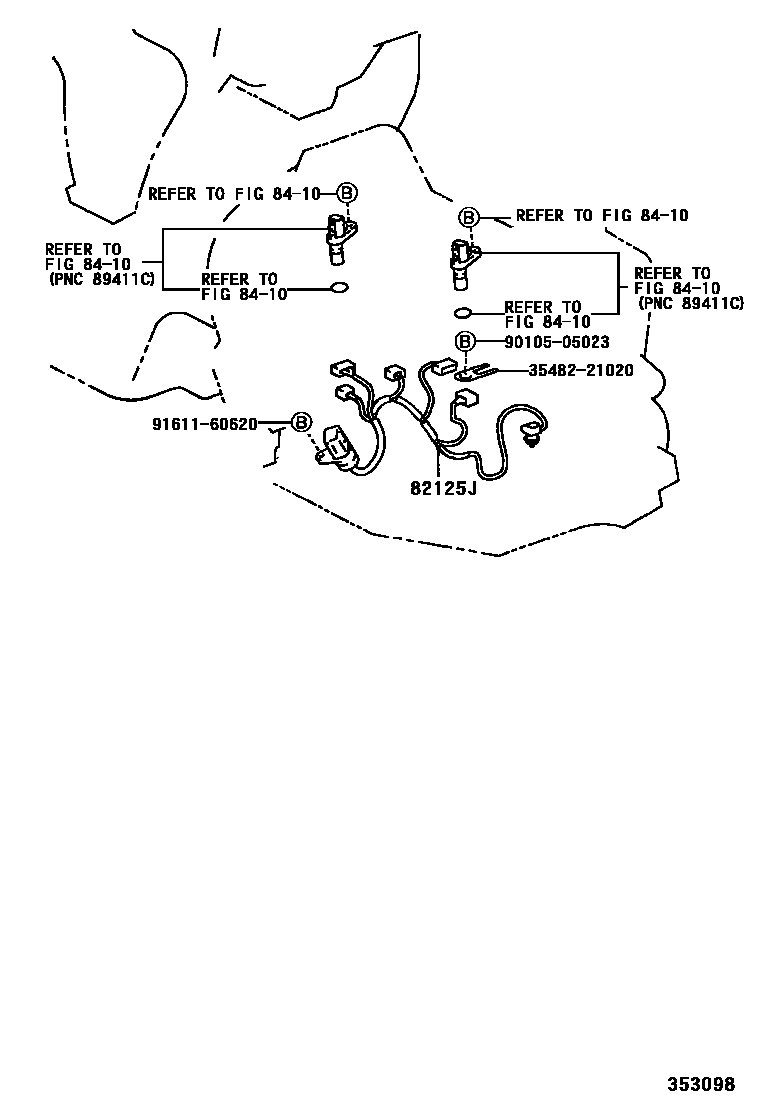

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 353098
阀体和滤油网(ATM) — 353098 (200005 – 200307)

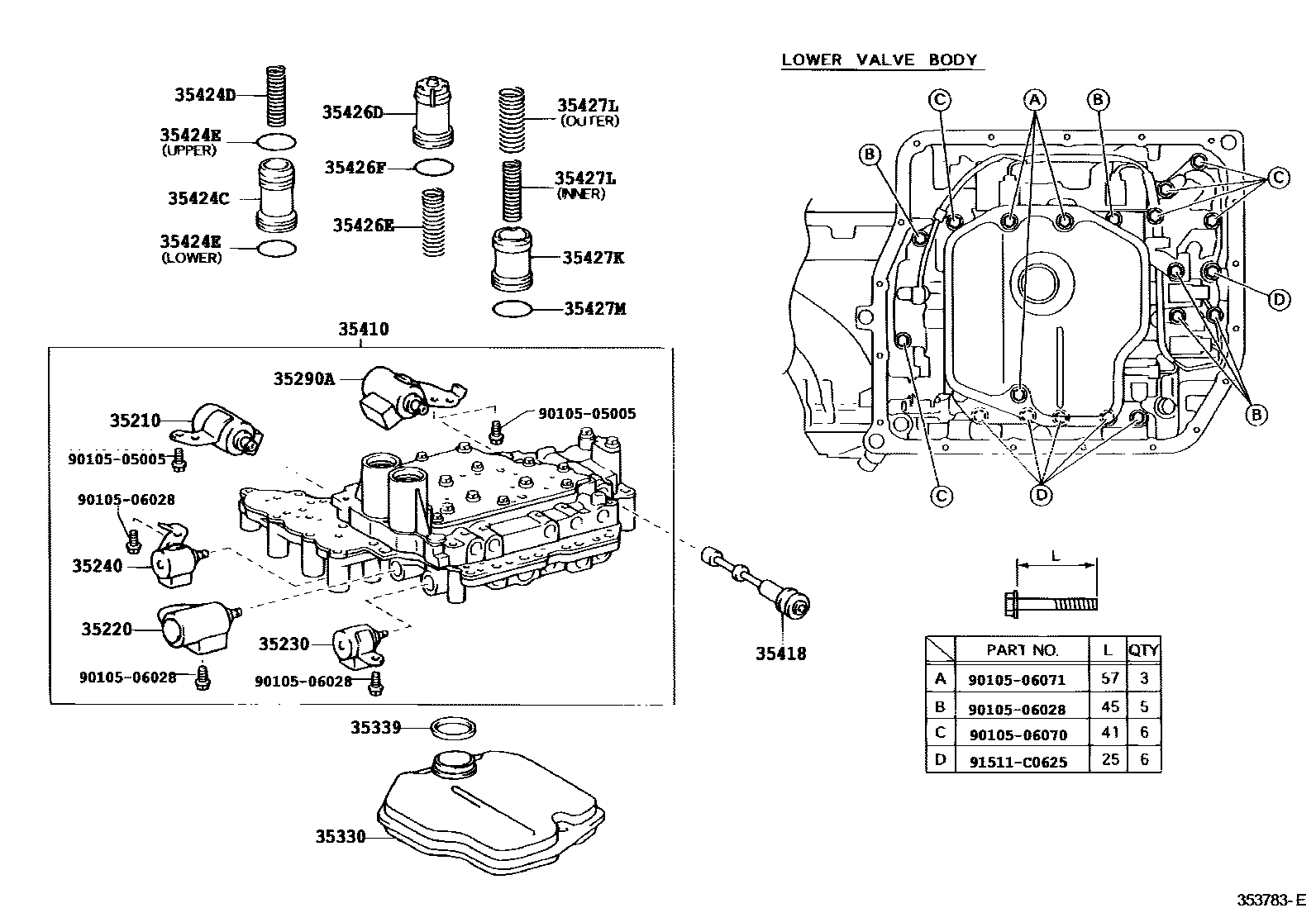

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 353783E
阀体和滤油网(ATM) — 353783E (200307 – 999999)

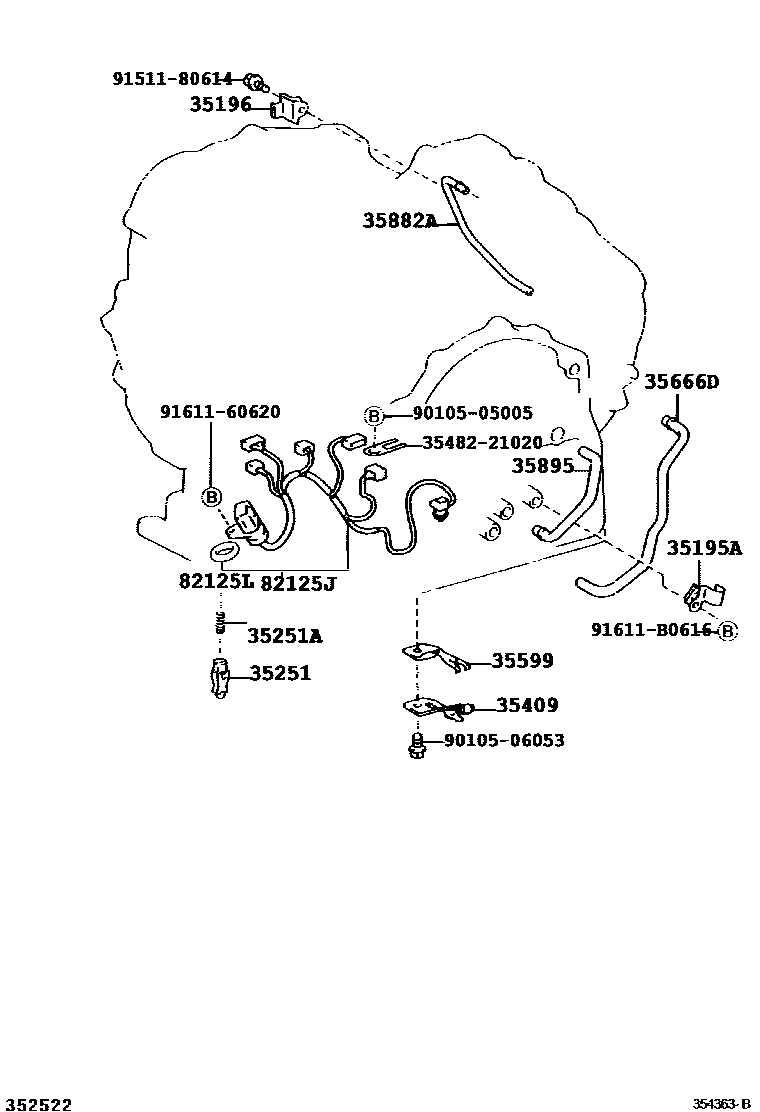

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 354363B
阀体和滤油网(ATM) — 354363B (200307 – 999999)

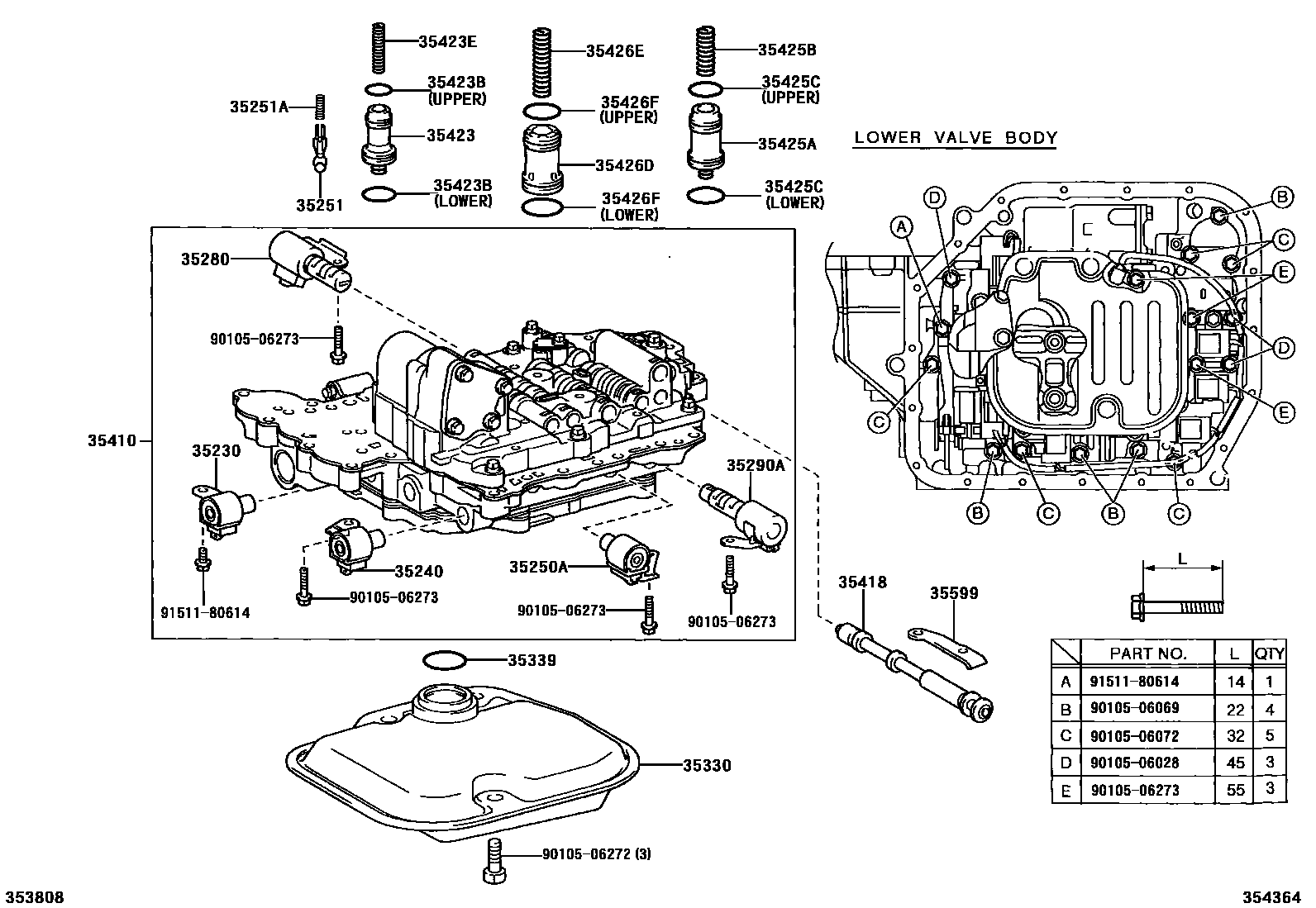

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 354364
阀体和滤油网(ATM) — 354364 (200307 – 999999)

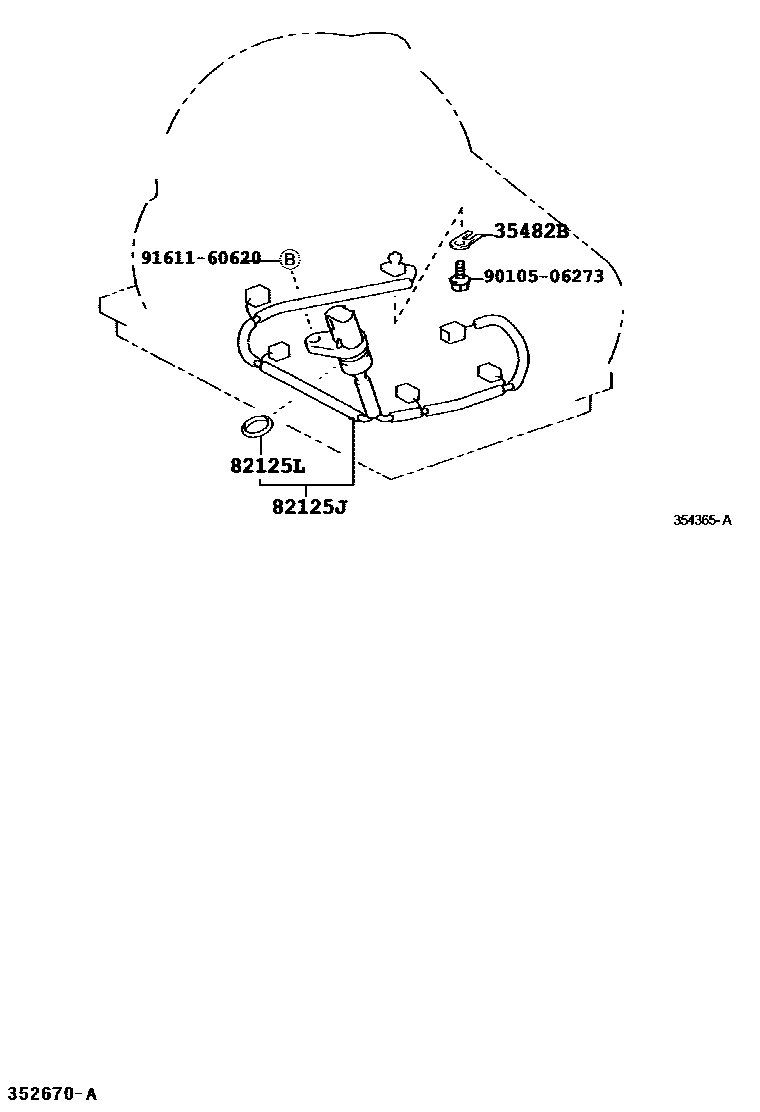

Toyota RAV4 阀体和滤油网(ATM) EPC diagram — 354365A
阀体和滤油网(ATM) — 354365A (200307 – 999999)

PNC and OE references

PNCPart nameOE numbers
35195ANo. 1 transmission axle fuel supply pipe clamp35195-21010
35196No. 2 transmission axle fuel supply pipe clamp35196-21010
35210No. 1 clutch control solenoid valve assembly35210-21010
35211DLock control valve sleeve35211-21010 · 35211-52020
35212lock relay valve35212-28010
35212APlunger seat (for locking relay valve)90339-04058
35212BCompression spring (for locking relay valve)90501-06107 · 90501-09033
35213Lock relay control valve35212-52020
35213BStraight key (for locking control valve)90282-03027
35213CPlunger (for locking control valve)90339-04072
35213DLock relay valve plunger35213-52010
35214lock control valve35214-28010 · 35214-52020
35214AStraight key (for locking control valve)90282-03027
35214CCompression spring (for locking control valve)90501-06094 · 90501-08194
35218AStraight key (for locking the relay valve plunger)90282-03027
35219DLock control valve plunger35219-28010 · 35219-52020
35220No. 2 clutch control solenoid valve assembly35220-21010
35224reverse gear control valve35224-52010
35224AStraight key (for reverse gear control valve)90282-03027
35224BPlunger (for reverse control valve)90339-04060
35224CCompression spring (for reverse control valve)90501-06106
35230No. 2 transmission three-way solenoid valve assembly35230-21010 · 35230-52010 · 35230-52011
35240Automatic transmission three-way solenoid valve assembly35240-21010 · 35240-52010 · 35240-52011
35250ANo. 3 transmission solenoid valve assembly35250-52010
35251Ball check valve body35251-30020
35251ACompression spring (for ball check valve body)90501-03005
35275Solenoid regulator valve35275-28010 · 35275-52020
35275ACompression spring (for solenoid regulator valve)90501-12184 · 90501-13045
35275BPlunger (for solenoid regulator valve)90339-04058
35275Cdirect key90282-03018 · 90282-03025
35280Lock control solenoid valve assembly35280-52020
35284Solenoid relay valve35284-52010
35284AStraight key (for solenoid relay valve)35478-52010
35284BCompression spring (for solenoid relay valve)90501-08154
35284DC-2 exhaust check valve35284-28010
35284EStraight key (for C-2 exhaust check valve)90282-03018
35284FPlunger (for C-2 exhaust check valve)90339-04058
35284GCompression spring (for C-2 exhaust check valve)90501-05048
35284HCompression spring (for C-2 lock valve)90501-13046 · 90501-20144
35286B-1 lock valve35286-28010
35286APlunger (for B-1 lock valve)90339-04058
35286BStraight key (for B-1 lock valve)90282-03018
35286CCompression spring (for B-1 lock valve)90501-06096
35286DCompression spring (for B-1 lock valve)90501-15024 · 90501-21026
35287C-2 lock valve35287-28010
35287AStraight key (for C-2 lock valve)90282-03027
35287BPlunger (for C-2 lock valve)90339-04058
35287CCompression spring (for C-2 lock valve)90501-06093
35290APipe pressure control solenoid valve assembly35290-32010 · 35290-52020
35330Valve body oil filter assembly35330-0W020 · 35330-28010
35339Oil filter gasket90301-32010
35409Manual lock spring sub-assembly35409-21010
35410Transmission valve body assembly35410-42040 · 35410-42041 · 35410-42042 · 35410-42050 · 35410-42060
35415pressure regulator valve35415-52020
35415FMain regulator valve35415-28010
35415HCompression spring (for main regulator valve)90501-16155 · 90501-17033
35415QSpacer (for main regulator valve)90560-07028 · 90560-07029
35416No. 1 main regulator valve plunger35416-28030 · 35416-52020
35417pressure regulator valve sleeve35417-52010
35417AMain regulator valve sleeve35417-28030
35417BDirect sales (for main regulator valve sleeve)90250-03093 · 90250-03096
35417CPlunger (for main regulator valve)90339-06020 · 90339-06021
35418Manual valve35418-21011 · 35418-52020
35419No. 1 one-way valve35419-32010 · 35419-46020
35419ACompression spring (for one-way valve)90501-10056 · 90501-10214 · 90501-10238
35419DNo. 2 one-way valve35246-30010
35419ENo. 3 one-way valve35247-30010
35419FOne way valve ball90360-06004
35420ABall (for pressure reducing valve)90360-10006
35420FOne-way ball No. 190360-10006
35420HOne way ball cover35493-28010 · 35493-52030
35421No. 1 accumulator piston35421-52010
35421ACompression spring (for accumulator piston No. 1)90501-13056
35421WC-1 Accumulator Valve Plunger90339-04058
35423B-2 Accumulator Piston35403-52010 · 35403-52020
35423BO-ring (for B-2 accumulator piston)90301-20010 · 90301-29011
35423ECompression spring (for B-2 accumulator piston)90501-18119
35424CC-1 Accumulator Piston35424-28010 · 35424-52020 · 35424-52030
35424DCompression spring (for C-1 accumulator piston)90501-22039 · 90501-24034
35424EO-ring (for C-1 accumulator piston)90301-25011 · 90301-27008 · 90301-29011 · 90301-30007
35425AC-2 Accumulator Piston35405-52010 · 35405-52020
35425BCompression spring (for C-2 accumulator piston)90501-24036
35425CO-ring (for C-2 accumulator piston)90301-22010 · 90301-35004
35425FAccumulator valve35425-28010
35425GSnap ring (for accumulator valve)96151-02500
35426DC-3 Accumulator Piston35406-21010 · 35426-52020
35426ECompression spring (for C-3 accumulator piston)90501-23149 · 90905-01035
35426FO-ring (for C-3 accumulator piston)90301-24016 · 90301-29011 · 90301-30007
35427Accumulator cover35475-52010
35427KB-3 Accumulator Piston35427-28010
35427LCompression spring (for B-3 accumulator piston)90501-22038 · 90501-25053
35427MO-ring (for B-3 accumulator piston)90301-28008
35427PNo. 1 compression spring (for B-1 accumulator piston)90501-17035
35427RB-1 Accumulator Piston35407-52010
35427SO-ring (for B-1 accumulator piston)90301-20010 · 90301-27010
35431AUpper body cover gasket35431-21010
35432No. 1 valve body plate35432-42020 · 35432-48010
35438GNo. 2 valve body plate35438-42010
35441CSolenoid valve oil filter35441-28010 · 35441-52010
35442Throttle regulator oil filter35442-28010
35442ANo. 2 solenoid valve oil filter35442-21010
35445FStraight key (for low speed regulator valve)35478-52010
35445KB-2 control valve35445-28010
35445LStraight key (for B-2 control valve)90282-03026
35445MPlunger (for B-2 control valve)90339-04058
35445NCompression spring (for B-2 control valve)90501-06095
35445QLow gear coast regulator valve35445-52010
35445RCompression spring (for low range coast regulator valve)90501-08189
35450EBall (for upper valve body)35495-22020
354562nd-3rd gear shift valve35456-52020
35456ACompression spring (for 2-3 gear shift valve)90501-08190
35456FStraight key (for 2-3 gear shift valve)35478-52010
35456HC-2 control valve35456-28020
35456JStraight key (for C-2 control valve)90282-03026
35456KPlunger (for C-2 control valve)90339-04059
35456LCompression spring (for C-2 control valve)90501-09137
354641-2 gear shift valve35464-52020
35464ACompression spring (for 1-2 gear shift valve)90501-08190
35464DStraight key (for 1-2 gear shift valve)90282-03002
35464EPlunger (for 1-2 gear shift valve)90339-04058
35464FB-1 control valve35464-28010
35464GStraight key (for B-1 control valve)90282-03026
35464HPlunger (for B-1 control valve)90339-04060
35464JCompression spring (for B-1 control valve)90501-07124
35466C3rd-4th gear shift timing valve35466-52020
35466GStraight key (for second gear lock valve)35478-52010
35466Kclutch engagement control valve35466-28010
35466LCompression spring (for clutch engagement control valve)90501-06092
35466WCompression spring (for 3-4 gear shift timing valve)90501-07133
35467V3rd-4th gear shift timing valve plunger35467-52020
35468CSecondary regulator valve35468-21010 · 35468-52020
35468DCompression spring (for secondary regulator valve)90501-12177 · 90501-12183
35468EStraight key (for secondary regulator valve)90282-03018 · 90282-03027
35468FPlunger (for secondary regulator valve)90339-04060
35469MSpacer (for accumulator valve)35469-28030
35471AUpper valve body cover35471-21011
35472ALower valve body cover35472-52020
35474AAccumulator cover35474-52010
35476HClutch engagement control valve plunger35476-28010
35476JSlide relay valve35476-52010
35476KStraight key (for glide relay valve)90282-03027
35476LPlunger (for glide relay valve)90339-04028
35476MCompression spring (for glide relay valve)90501-06108
35477Valve body cover gasket35477-52020
35478BNo. 2 valve spring key35478-52010
35479GNo. 1 valve spring key35479-52010
35479HPlunger (for valve spring key)90339-04073
35479JBall (for valve spring key)90360-10006
35479KCompression spring (for valve spring key)90501-15013
35482Btemperature sensor clip35482-52020
35483HNo. 1 4th-3rd gear shift timing valve35483-52010
35483JCompression spring (for 4th-3rd gear shift timing valve)90501-07132
35484FNo. 2 4th-3rd gear shift timing valve35484-52010
35484HPlunger (for 4th-3rd gear shift timing valve)90339-04003
35484JStraight key (for 4-3 gear shift valve)90282-03002
35486BPressure reducing valve spring seat35486-28010
35486CCompression spring (for pressure reducing valve)90501-15013
35486DBall (for pressure reducing valve)90360-10006
35488CNo. 2 valve body cover gasket35488-52010
35489MB-3 Throttle Control Valve35489-28010
35489NStraight key (for B-3 throttle control valve)35478-28010
35489QCompression spring (for B-3 throttle control valve)90501-05047
35491ANo. 1 accumulator control valve35491-52010
35491BCompression spring (for No. 1 accumulator control valve)90501-09147
35491CStraight key (for No. 1 accumulator control valve)90282-03002
35492EAccumulator control valve sleeve35492-52010
35492GClutch engagement control valve sleeve35492-21010
35492HDirect sales (for clutch engagement control valve)90250-03092
35493VNo. 2 one-way valve seat90282-03018
35495BOne-way ball No. 135495-22020
35496ANo. 2 4th-3rd gear shift timing valve plunger35496-52010
354973rd-4th gear shift valve35497-28010 · 35497-52020
35497ACompression spring (for 3-4 gear shift valve)90501-08190 · 90501-09033
35497CPlunger (for 3-4 gear shift valve)90339-04072
35497FStraight key (for 3-4 gear shift valve)35479-28010 · 90282-03002
35599Manual locking spring cover35599-21010 · 35599-52010
35666DBrake oil supply pipe35666-28010
35882ADifferential gear lubricant oil supply pipe35882-28010
35895Front clutch oil supply pipe35895-28010
82125JTransmission wiring harness82125-20260 · 82125-28180 · 82125-52100
82125LO-ring (for transmission wiring harness)90301-21009
