Toyota RAV4 线束和卡夹 — Figure 8202
Toyota RAV4 EPC diagram 8202, 线束和卡夹, with 9 images and 26 PNC and OE references.

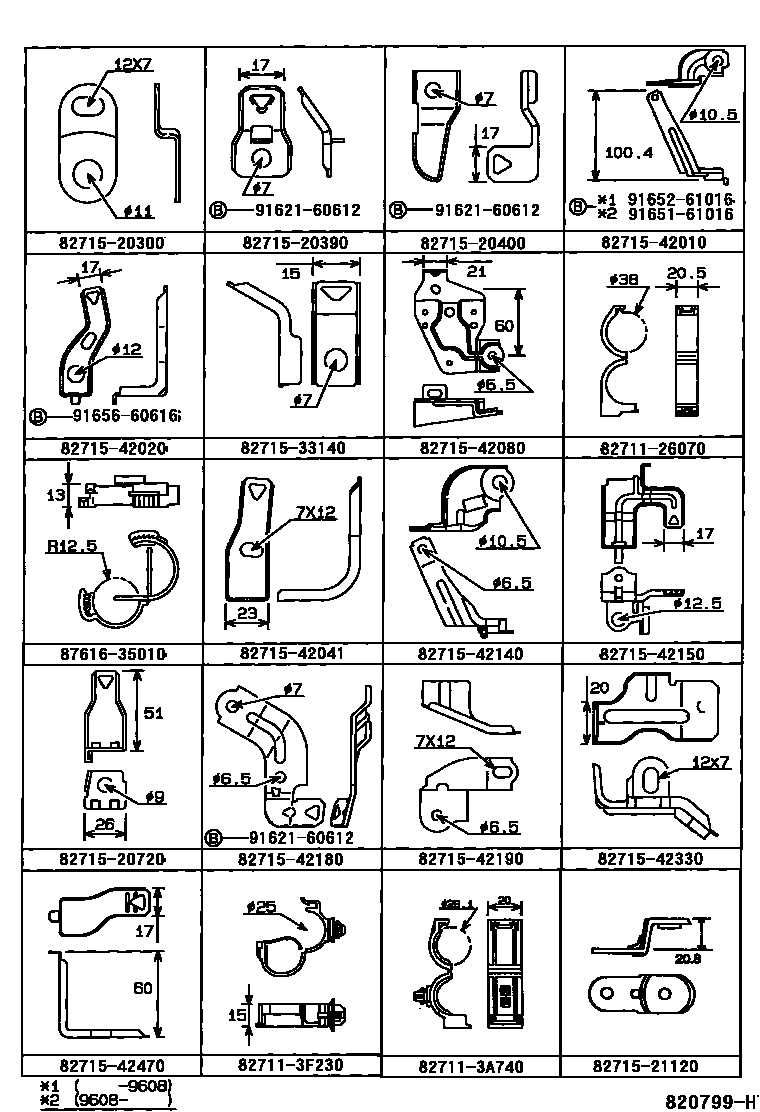

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07280 · 90980-07398 |
| 82001C | Connection cable No. 2 | 90980-07325 · 90980-07342 · 90980-07406 |
| 82001D | Connection cable No. 3 | 90980-07318 · 90980-07341 · 90980-07381 |

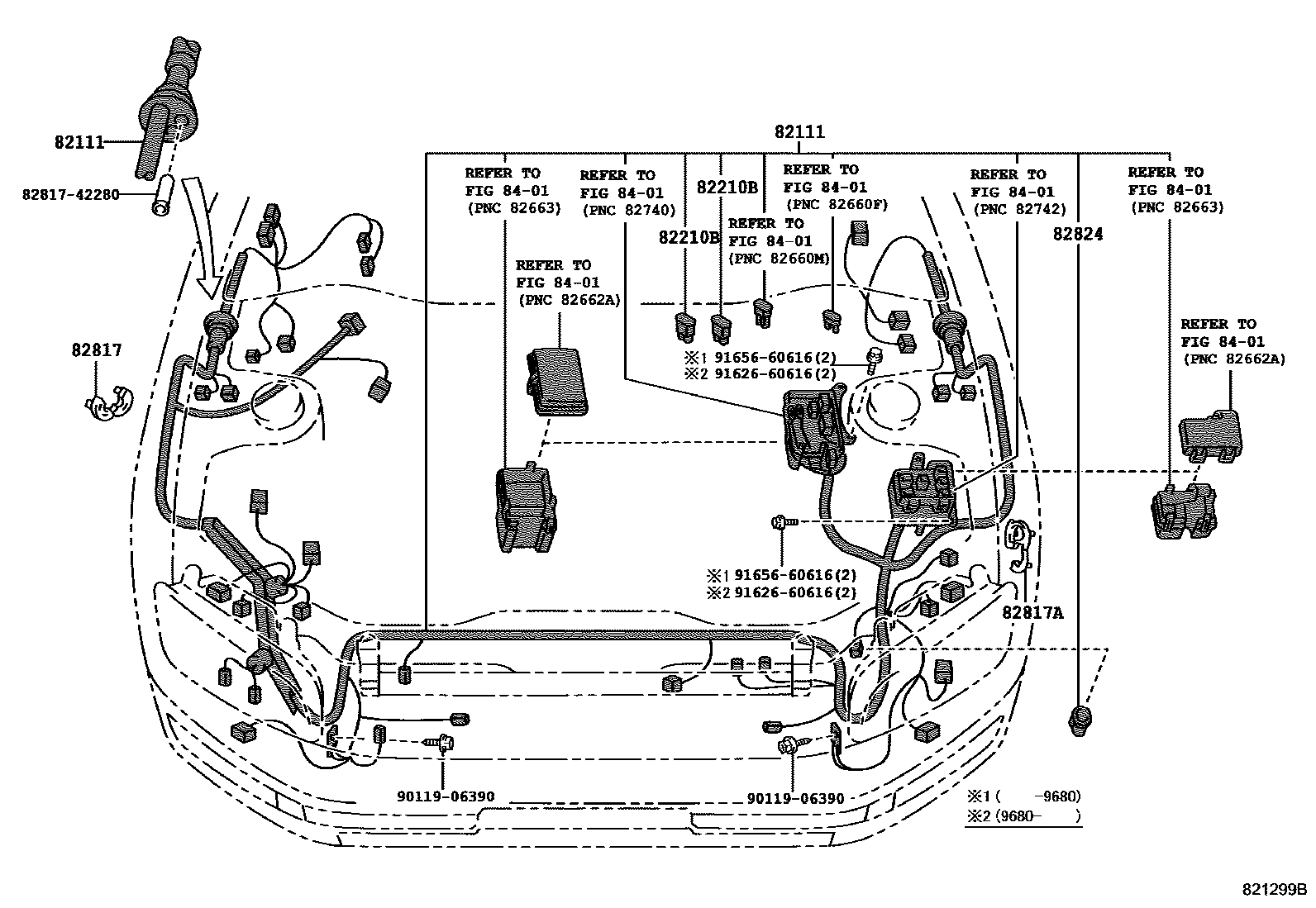

| 82111 | Engine room main wiring harness | 82111-42010 · 82111-42011 · 82111-42020 · 82111-42021 · 82111-42320 · 82111-42330 · 82111-42660 · 82111-42661 · 82111-42670 · 82111-42671 |

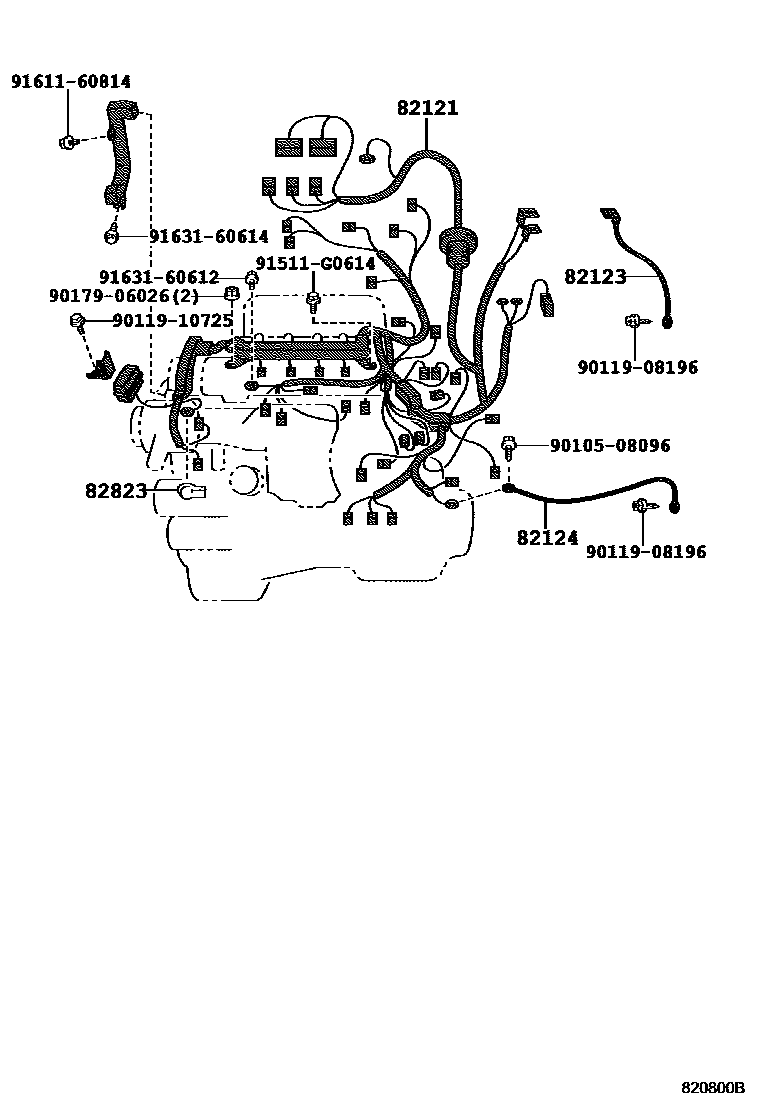

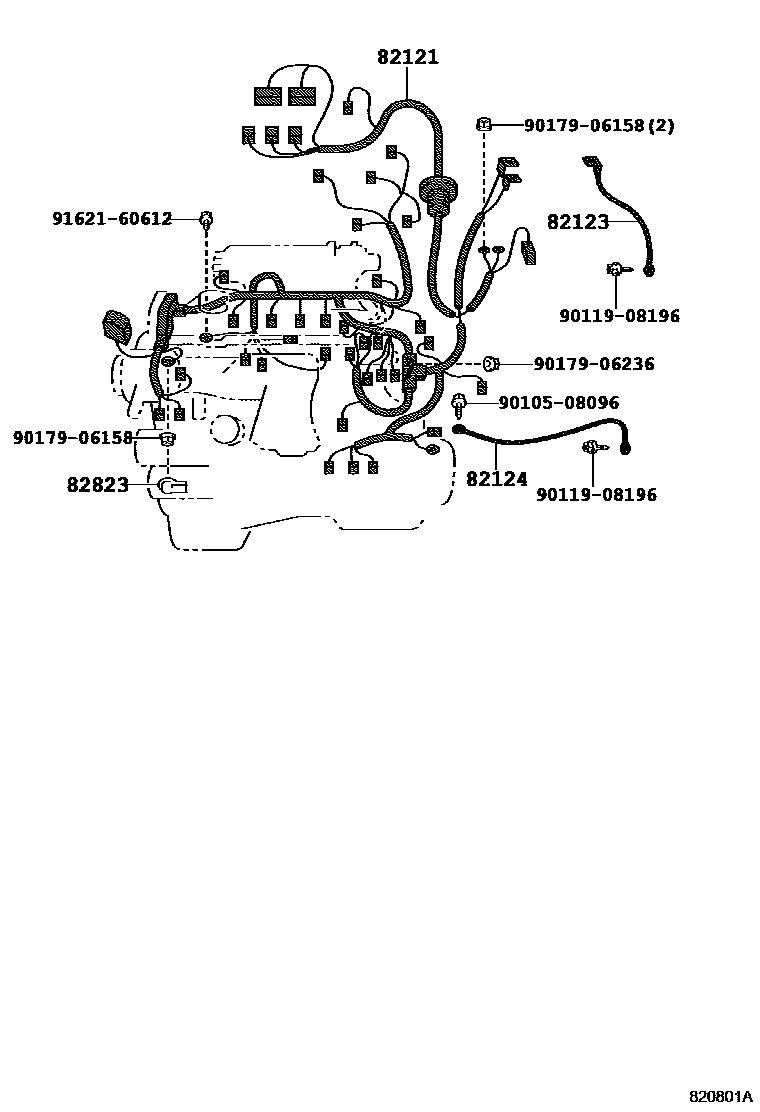

| 82121 | Engine wiring harness | 82121-42010 · 82121-42011 · 82121-42020 · 82121-42021 · 82121-42030 · 82121-42031 · 82121-42170 · 82121-42180 · 82121-42190 · 82121-42200 · 82121-42340 · 82121-42350 · 82121-42360 · 82121-42370 · 82121-42380 · 82121-42560 · 82121-42570 |
| 82123 | Engine No. 3 wiring harness | 82123-42010 |
| 82124 | Engine No. 4 wiring harness | 82124-42010 · 82124-42020 · 82124-42030 |

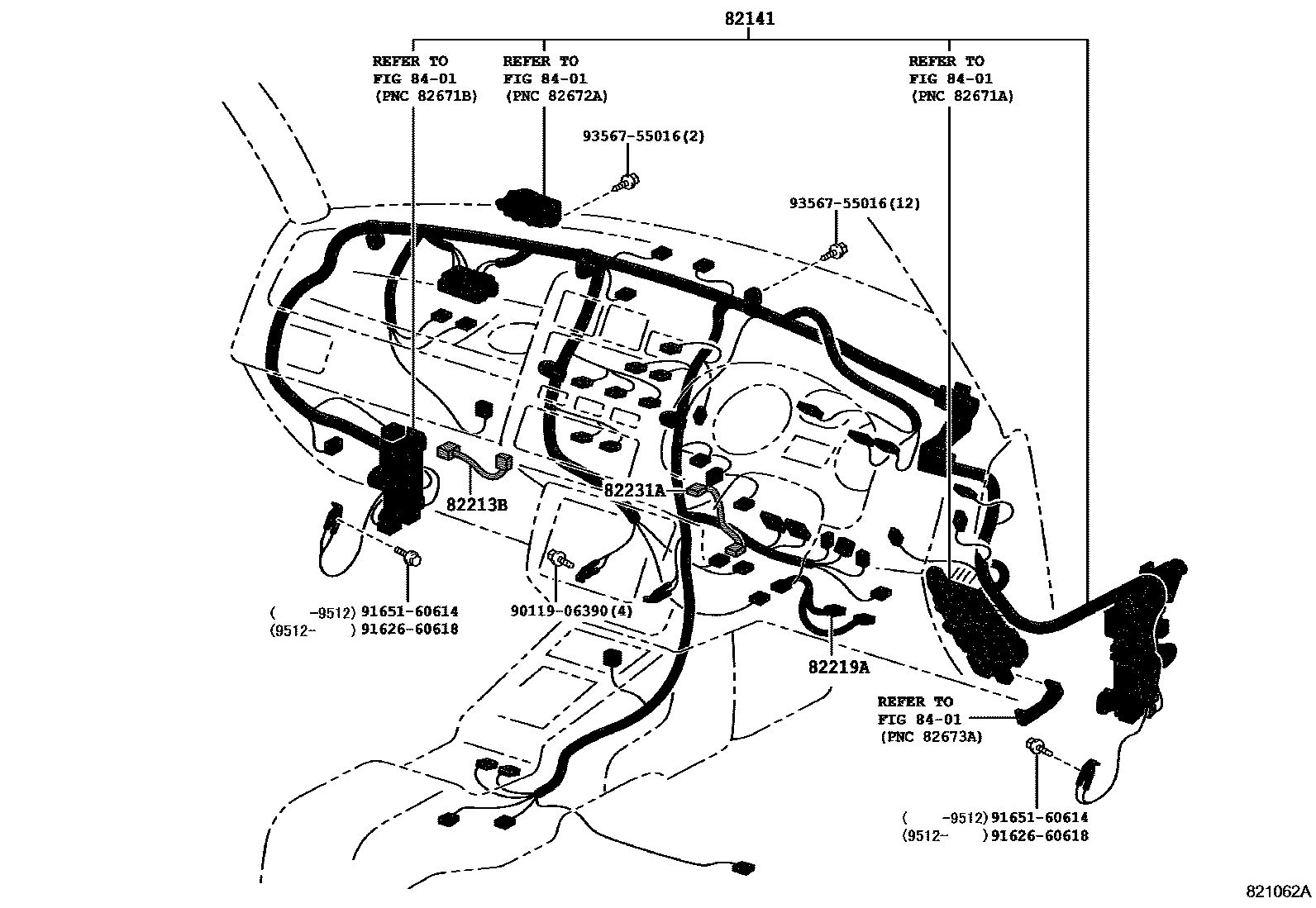

| 82141 | Dashboard wiring harness | 82141-42010 · 82141-42011 · 82141-42020 · 82141-42021 · 82141-42030 · 82141-42031 · 82141-42040 · 82141-42041 · 82141-42050 · 82141-42051 · 82141-42060 · 82141-42061 · 82141-42510 · 82141-42520 · 82141-42530 · 82141-42540 · 82141-42550 · 82141-42560 · 82141-42570 · 82141-42580 · 82141-4A160 · 82141-4A161 · 82141-4A170 · 82141-4A180 · 82141-4A181 · 82141-4A190 · 82141-4A200 · 82141-4A201 · 82141-4A210 · 82141-4A220 · 82141-4A221 · 82141-4A230 · 82141-4A240 · 82141-4A250 · 82141-4A260 · 82141-4A270 · 82141-4A280 · 82141-4A290 · 82141-4A300 · 82141-4A310 · 82141-4A640 · 82141-4A650 · 82141-4A660 · 82141-4A670 |

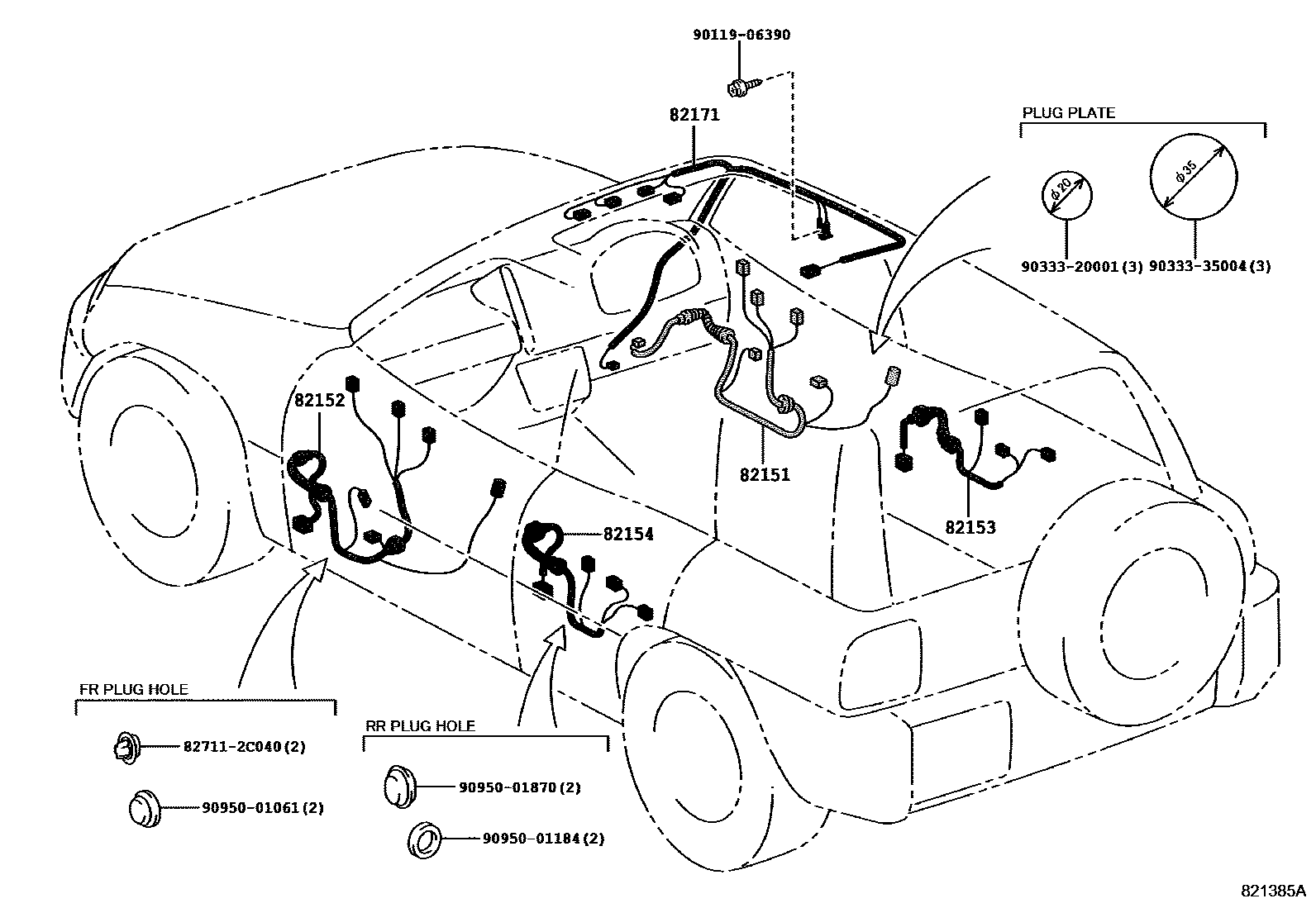

| 82151 | Right front door wiring harness | 82151-42010 · 82151-42020 · 82151-42030 · 82151-42060 · 82151-42070 · 82151-42080 · 82151-42100 · 82151-42180 · 82151-42200 · 82151-42220 · 82151-42270 · 82151-42290 · 82151-42330 |
| 82152 | Left front door wiring harness | 82151-42010 · 82151-42060 · 82151-42180 · 82151-42270 · 82152-42010 · 82152-42020 · 82152-42040 · 82152-42050 · 82152-42130 · 82152-42180 · 82152-42230 · 82152-42240 |
| 82153 | Rear door wiring harness No. 1 | 82153-42010 |
| 82154 | Rear door wiring harness No. 2 | 82154-42010 |

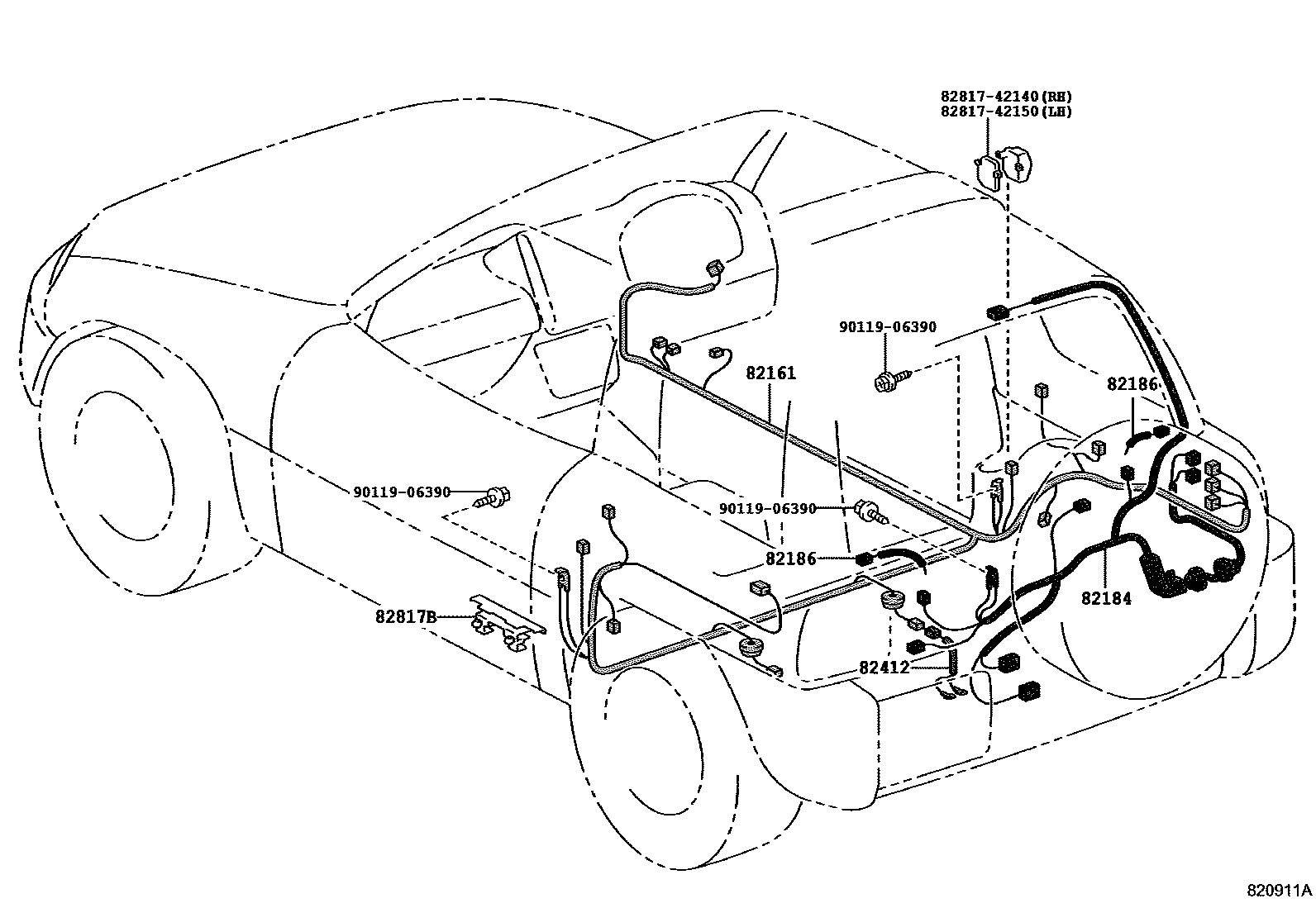

| 82161 | floor wiring harness | 82161-42010 · 82161-42020 · 82161-42030 · 82161-42040 · 82161-42130 · 82161-42140 · 82161-42360 · 82161-42410 · 82161-42420 · 82161-42430 · 82161-42440 · 82161-42480 · 82161-42490 · 82161-42500 · 82161-42560 |
| 82171 | Roof No. 1 wiring harness | 82171-42010 · 82171-42030 · 82171-42050 · 82171-42080 · 82171-42090 · 82171-42120 · 82171-42130 · 82171-42160 |
| 82184 | Rear door No. 1 wiring harness | 82184-42010 · 82184-42060 · 82184-42100 · 82184-42110 · 82184-42140 |
| 82186 | Rear window wiring harness No. 1 | 82186-42010 |
| 82210B | fuse | 90982-08202 · 90982-08246 · 90982-08282 |
| 82213B | heating wire | 82213-42010 · 82213-42030 |
| 82219A | sensor harness | 82219-42010 · 82219-42020 |
| 82231A | Brake warning switch wiring harness | 82231-42010 |
| 82412 | Fuel gauge wiring harness | 82412-42010 |
| 82817 | No. 1 wire harness protection device | 82817-32010 |
| 82817A | No. 2 wire harness protection device | 82817-42100 |
| 82817B | No. 3 wire harness protection device | 82817-42040 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-20050 |
