Toyota RAV4 Front Spring & Shock Absorber — Figure 4803

Toyota RAV4 EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 29 PNC and OE references.

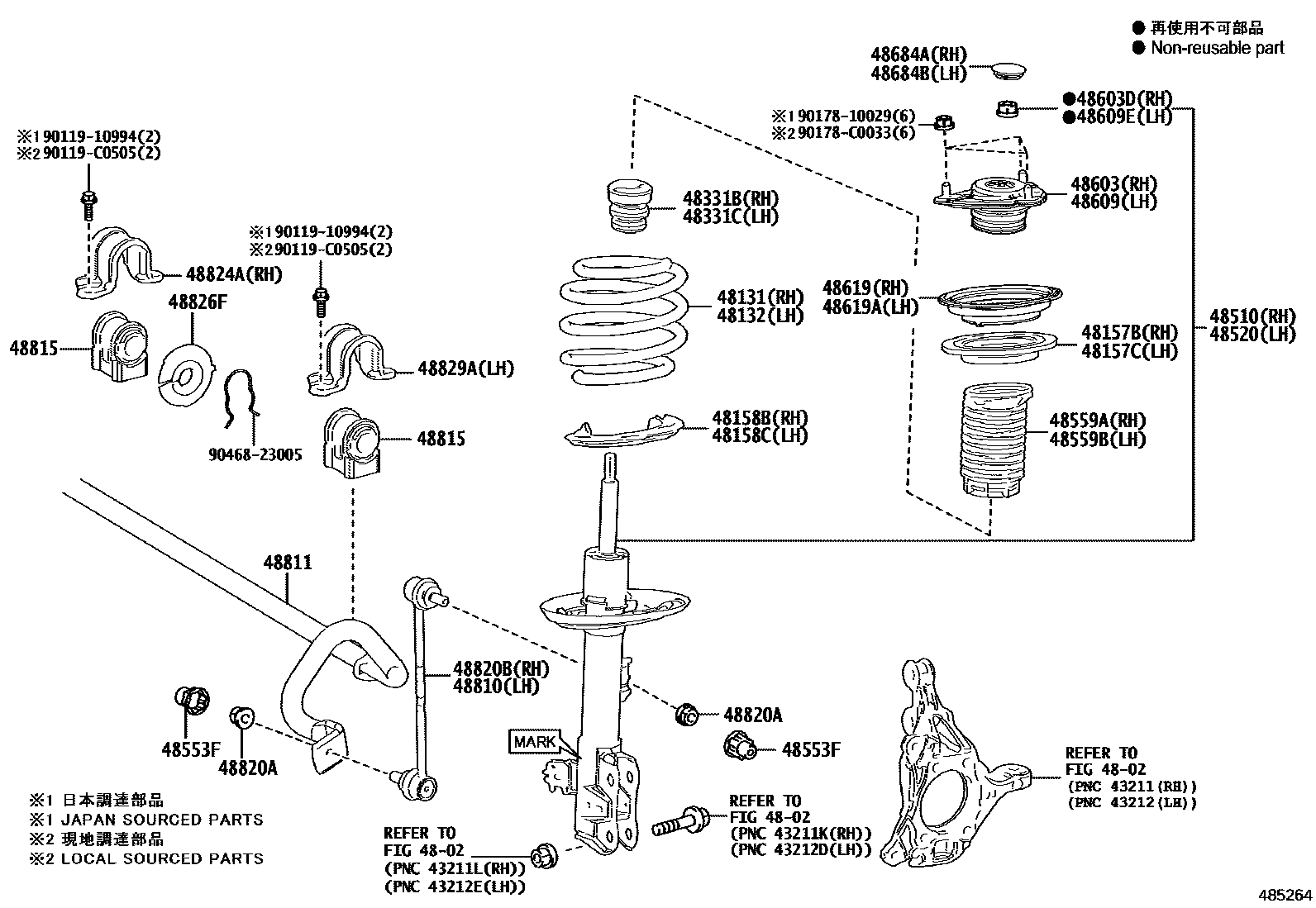

Toyota RAV4 Front Spring & Shock Absorber EPC diagram — 485264
Front Spring & Shock Absorber — 485264 (202104 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-0R360
48132Left front coil spring48131-0R360
48157BFront coil spring upper right vibration isolation pad48157-07030
48157CFront coil spring upper left vibration isolation pad48157-07030
48158BFront coil spring lower right vibration isolation pad48158-07030
48158CFront coil spring lower left vibration isolation pad48158-07030
48331BRight front spring buffer block48331-0R060
48331CLeft front spring buffer block48331-0R060
48510Right front shock absorber assembly48510-8Z489
48520Left front shock absorber assembly48520-8Z333
48553Fcover48553-52030
48559ARight front shock absorber No. 1 dust cover48559-0R040
48559BLeft front shock absorber No. 1 dust cover48559-0R040
48603Right front suspension bearing sub-assembly48609-0R060
48603DNut (for front mount to right front shock absorber)90177-14007 · 90177-C0025
48609Left front suspension bearing sub-assembly48609-0R060
48609ENut (for front mount to left front shock absorber)90177-14007 · 90177-C0025
48619Bearing installed on the right sliding column48619-0R060
48619ABearing installed on the left sliding column48619-0R060
48684ARight front suspension support dust cover48684-33030
48684BLeft front suspension support dust cover48684-33030
48810Left front stabilizer bar link assembly48820-06130
48811front stabilizer bar48811-0R080
48815Front stabilizer bar bushing No. 148815-0R170
48820ANut (for front stabilizer bar link)90178-C0018 · 94151-21241
48820BRight front stabilizer bar link assembly48820-06130
48824ARight front stabilizer bar bracket No. 148824-06060
48826FStabilizer bar guard48826-0R020
48829ALeft front stabilizer bar bracket No. 148824-06060
